Voron Sturdy Handle Remix & Robust Corner Bracket (Tay cầm bo tròn + pát góc chắc)

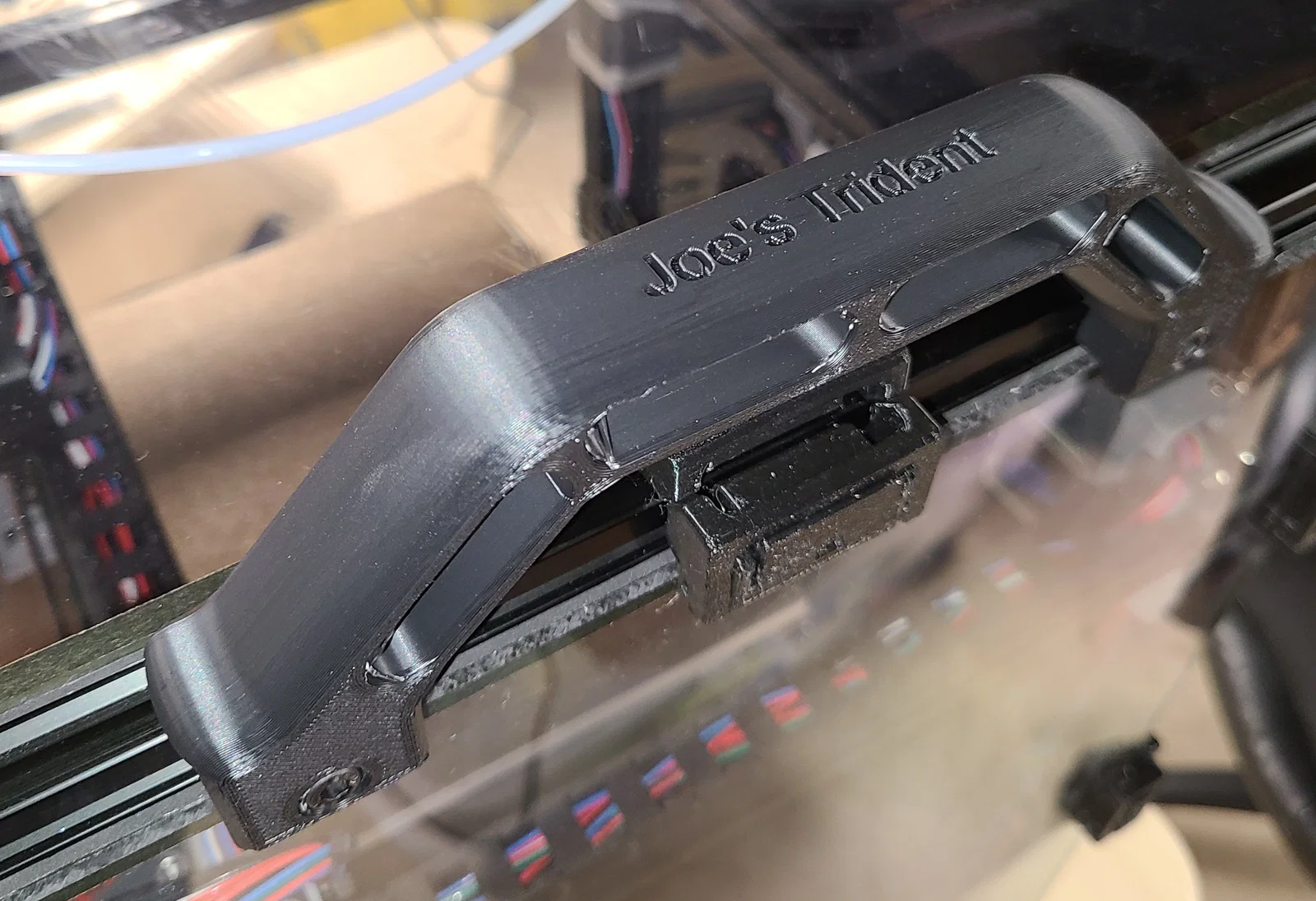

Mình thích bộ Sturdy Handles của jeoje, nhưng muốn bo tròn phần trên và dưới của biên dạng tay cầm để hai bên không cấn vào tay. Rồi sau đó mình bị “cuốn” theo sức mạnh của 3D CAD nên thêm luôn chữ cá nhân hoá lên mặt trên của tay cầm. Đứng trên vai người khổng lồ mà, có người thì hơi khó kiềm chế sức mạnh của mình.

Nếu bạn muốn thêm chữ lên mặt trên tay cầm trong Fusion 360: mở file f3d, chọn component Handle, mở phần sketches và cái ở dưới cùng là “Monogram”. Sửa sketch đó theo ý bạn.

Lưu ý: cần dùng vít M5 x 12 socket head. Vít button head sẽ không fit vào lỗ.

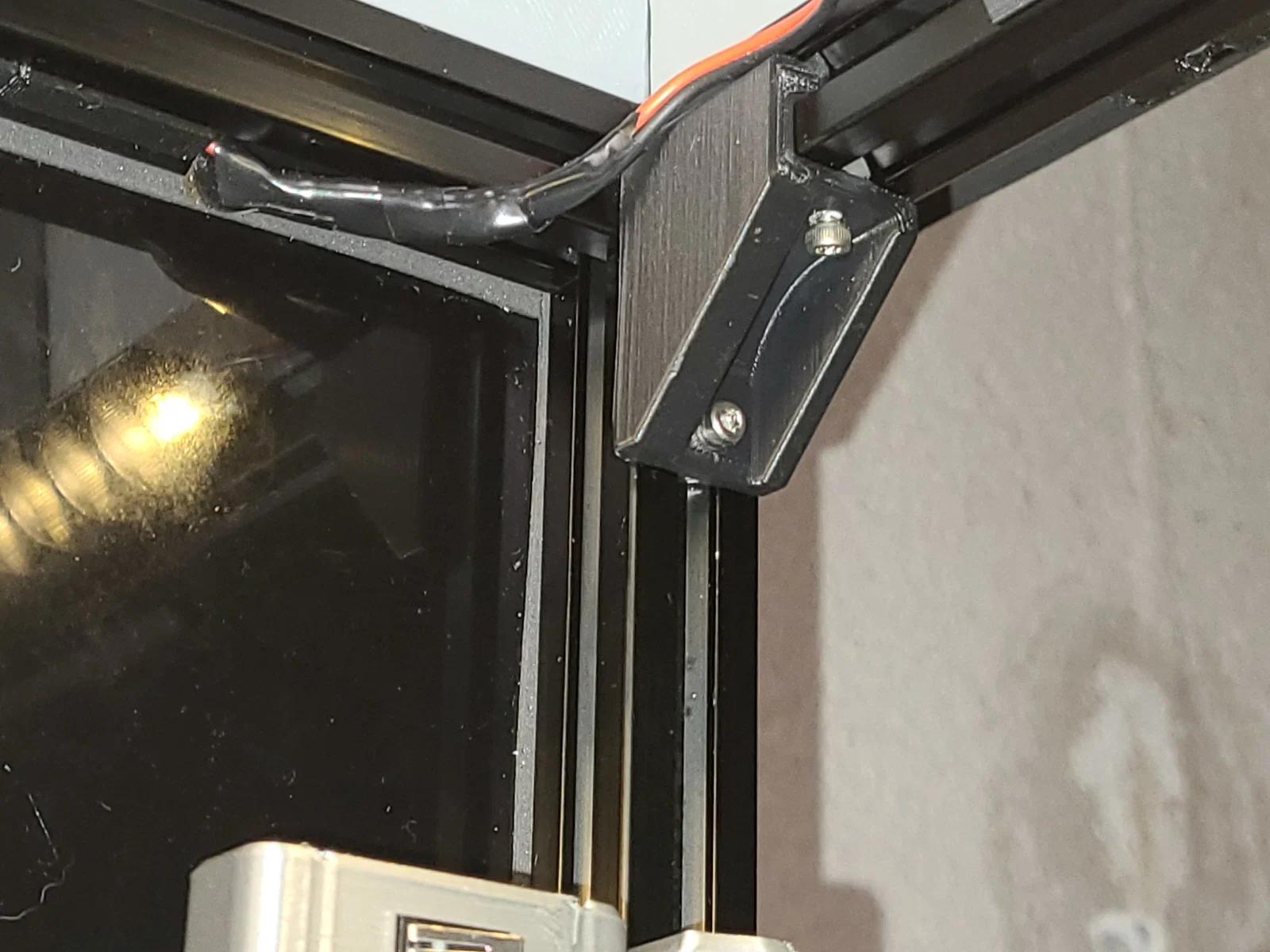

Mình thấy tay cầm có thể làm xoay các thanh 2020 extrusions ở hai bên của Trident vì nó chỉ được giữ bằng ma sát. Cần 2 cái bracket, mỗi cái ở một góc sau, và tổng cộng (4) vít M3x8 cùng M3 tee-nuts để giữ extrusion cố định. Mình đã cập nhật thiết kế để kẹp luôn extrusion bên hông theo cùng cấu hình như tay cầm, vì bản thiết kế ban đầu vẫn còn hơi rơ. Nhớ để phần “hook” kẹp vào extrusion bên hông, vì extrusion dọc đã được khoá chống xoay rồi. Mình in nó ở một bên phía sau, dùng supports from build plate only, và thêm 1 lớp raft để dễ gỡ support.

Mình cũng kèm theo một phiên bản bracket dùng vít M5x8 nếu bạn đang dư loại đó hoặc muốn chắc chắn hơn chút.
