Ống Dẫn Gió (Fan Duct) cho QIDI X MAX 3

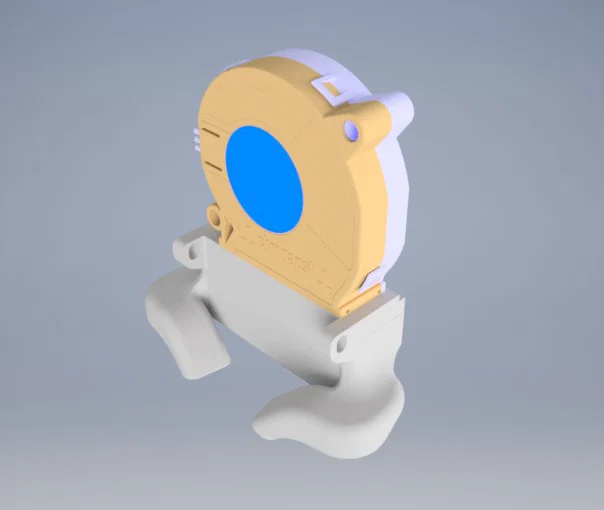

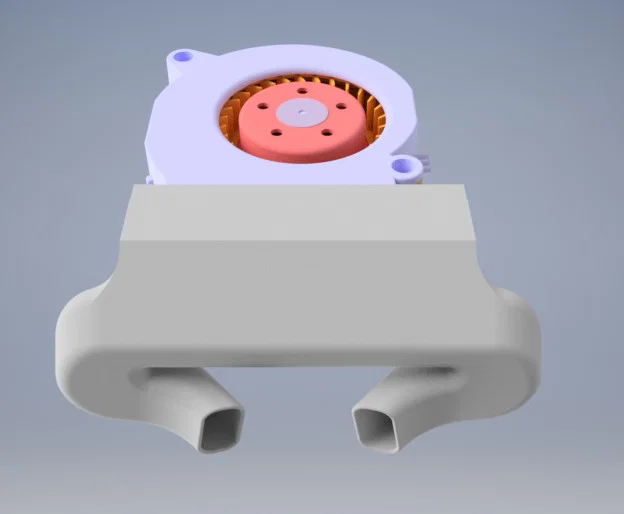

Fan duct cho Qidi Series 3 (X MAX 3), tối ưu làm mát với luồng gió xoáy ngay dưới nozzle giúp overhang tới 75° và in bridge dễ hơn. Có phiên bản cho fan EBM-Papst RLF35, kèm tùy chọn “more space”.
Mô tả

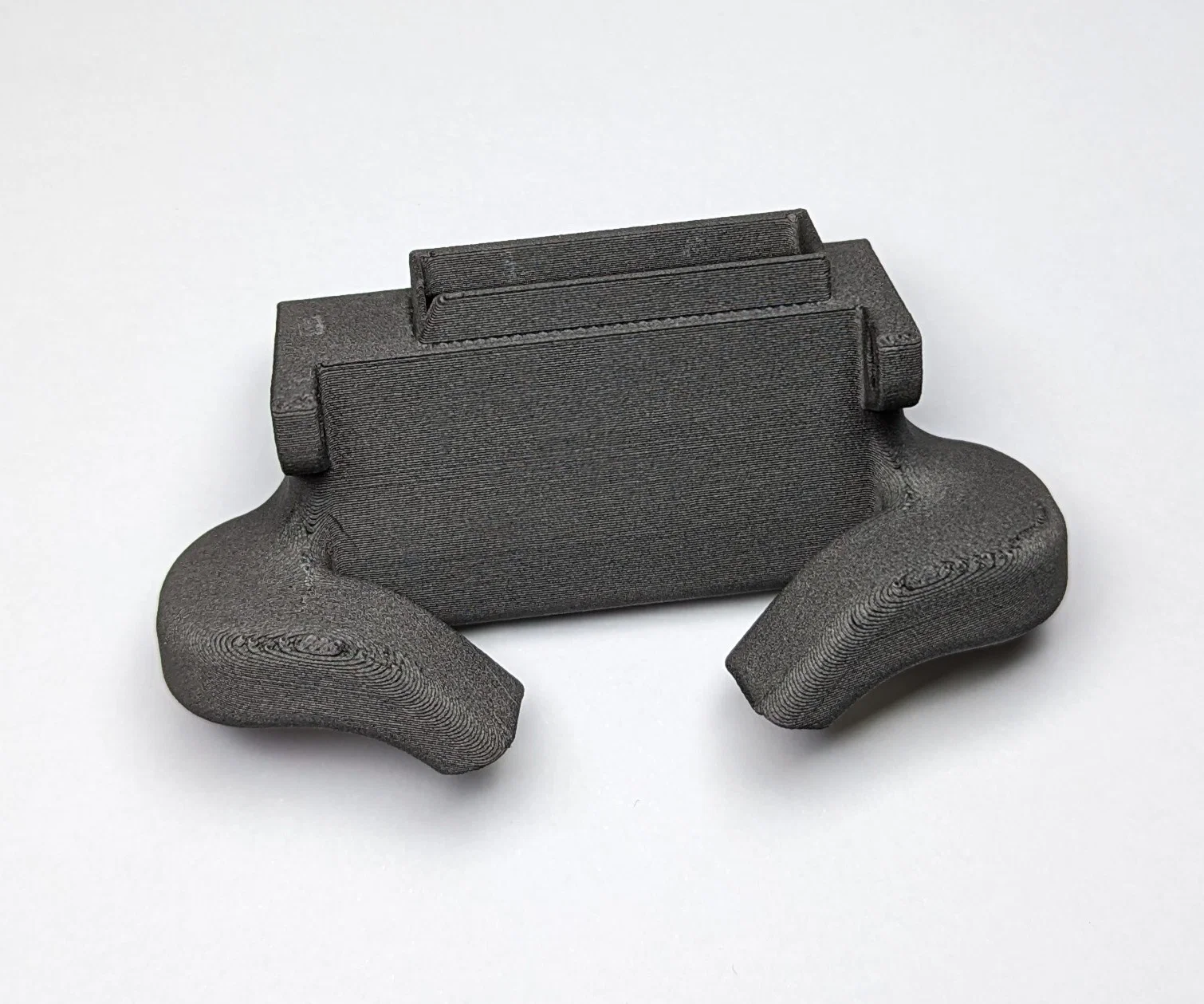

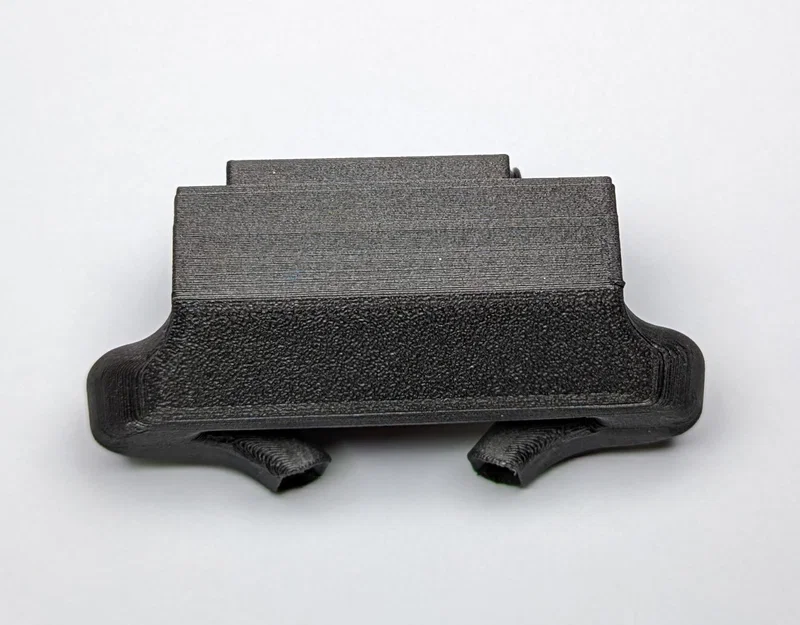

Mình làm cái fan duct này để cải thiện khả năng làm mát. Luồng gió giờ được xoáy và thổi trực tiếp ngay bên dưới nozzle, nên làm mát đúng chỗ cần. Overhang có thể lên tới 75° thay vì 50°, và việc in bridge với supports cũng dễ hơn.
Máy mình đang gắn Vulcano Nozzle, nhưng thiết kế này vẫn chừa đủ khoảng cho nozzle tiêu chuẩn. Ngoài ra, mình chưa test bản dùng fan 5015 và bản original. Cả hai thiết kế đó đều dựa trên bản cho EBM. Nếu có chỗ nào không phù hợp, nhờ bạn báo giúp mình.

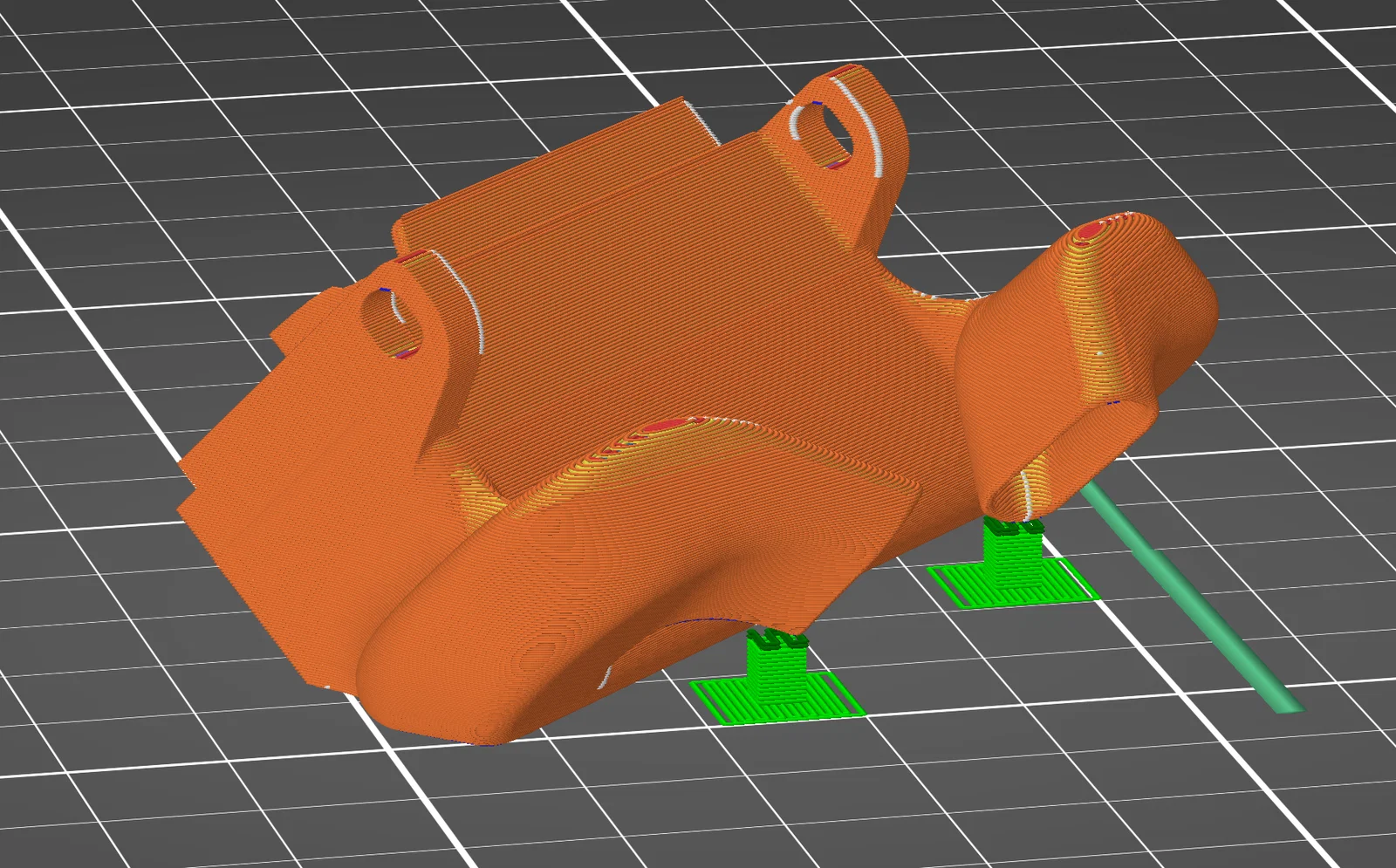

Để in, bạn chỉ cần supports dưới các phần lỗ mở; cách dễ nhất là đặt support overhang threshold = 1° trong phần cài đặt support.
Edit: Với ai muốn có thêm khoảng hở giữa duct và vật in, mình có thêm một phiên bản “more space”.
