Grommet PTFE cho máy sấy filament Sovol SH01 (ren 6mm)

Sovol SH01 Filament Dryer PTFE Grommet

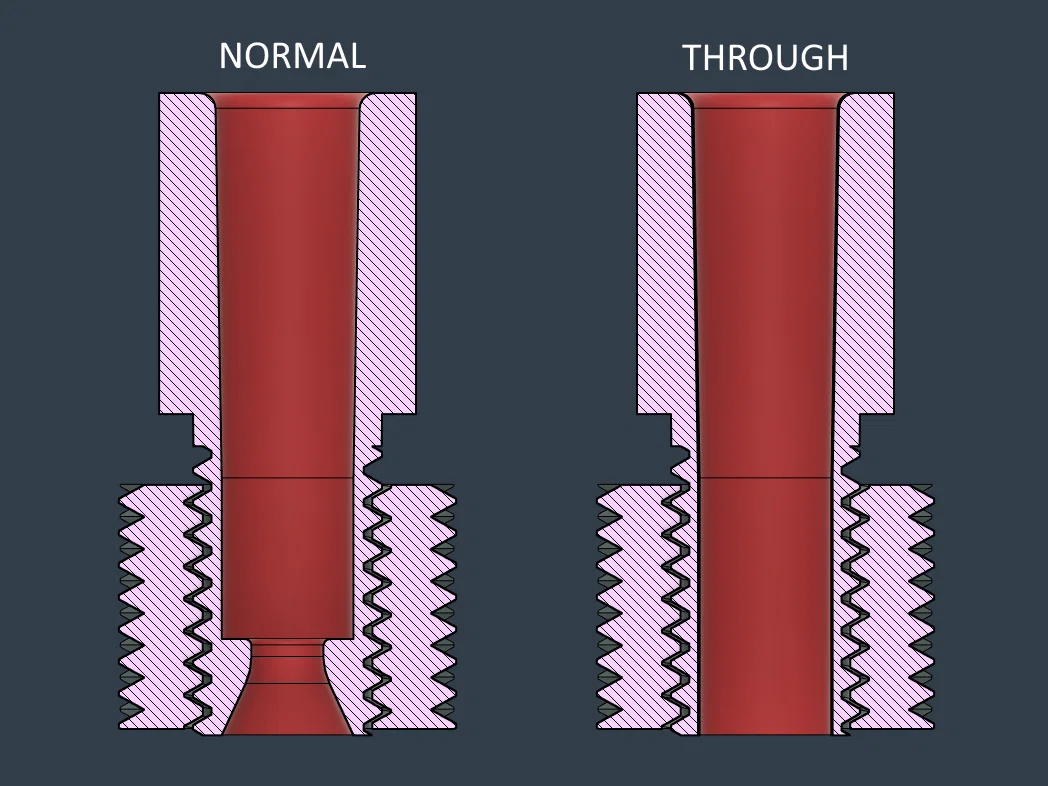

Mấy cái grommet có sẵn mình tìm được không lót PTFE tube cho toàn bộ đường đi của filament, nên mình làm ra 2 lựa chọn để giải quyết chuyện này (xem hình phần mặt cắt ngang):

• “Normal” - Đây là thiết kế ban đầu, mở rộng phần lót PTFE cho đường đi của filament. Cho phép đưa PTFE tube vào gần hết chiều dài và có mép vát (chamfer) ở phía dưới để dẫn filament vào PTFE tube.
• “Through” - Thiết kế này cho phép luồn PTFE tube xuyên hoàn toàn qua grommet, nhờ vậy toàn bộ đường đi của filament được lót PTFE.

Cả hai mẫu đều có phần giảm dần đường kính trong một cách từ từ để bạn có thể ép (press fit) PTFE tube khít vào lỗ. Mình có kèm 2 phiên bản của thiết kế grommet “through” với đường kính trong cuối hơi khác nhau để bù cho sai số của PTFE tube và hiệu chuẩn máy in. Dù thiết kế cho SH01, mẫu này cũng sẽ dùng được với các máy sấy khác có ren 6mm.

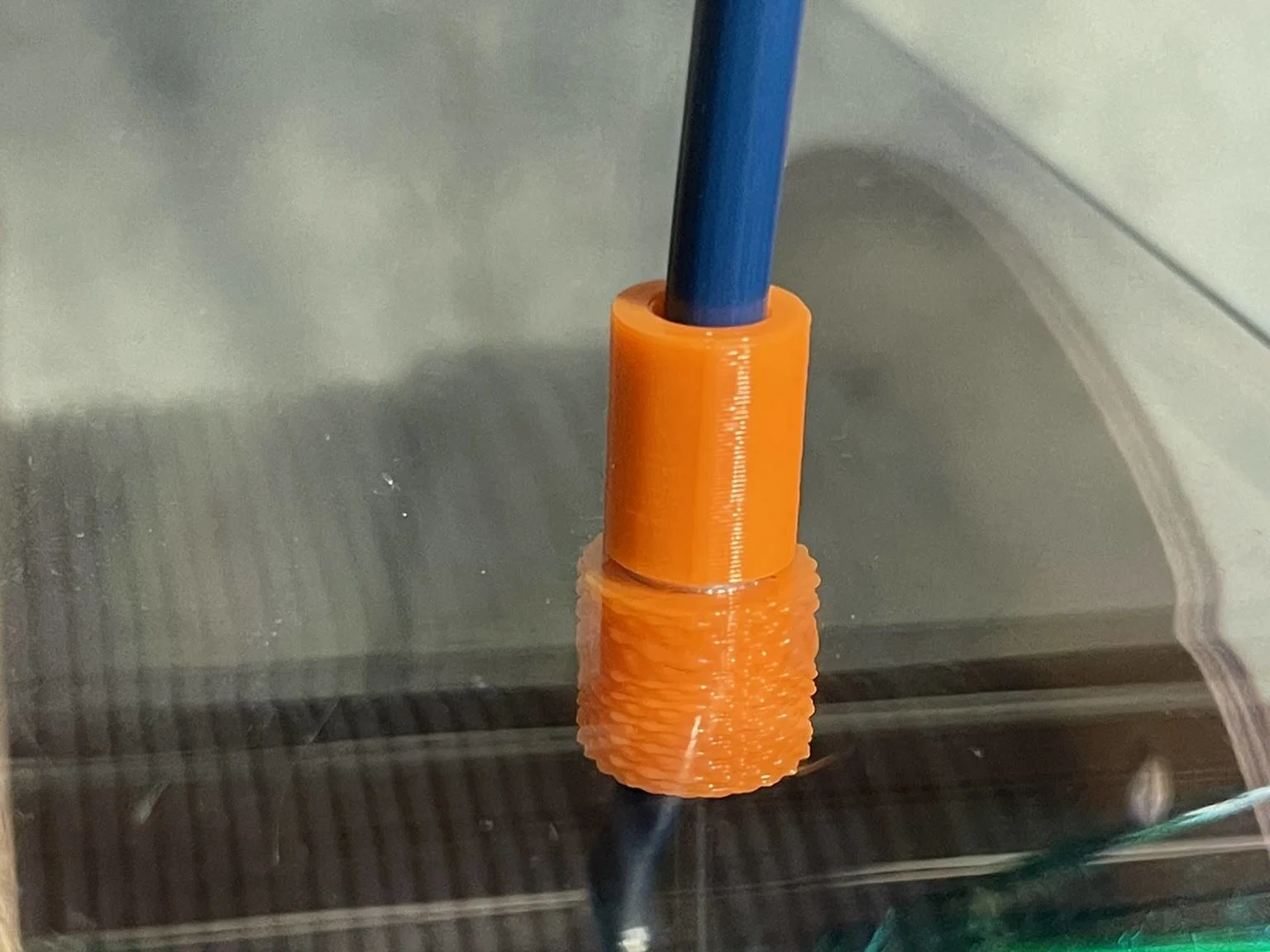

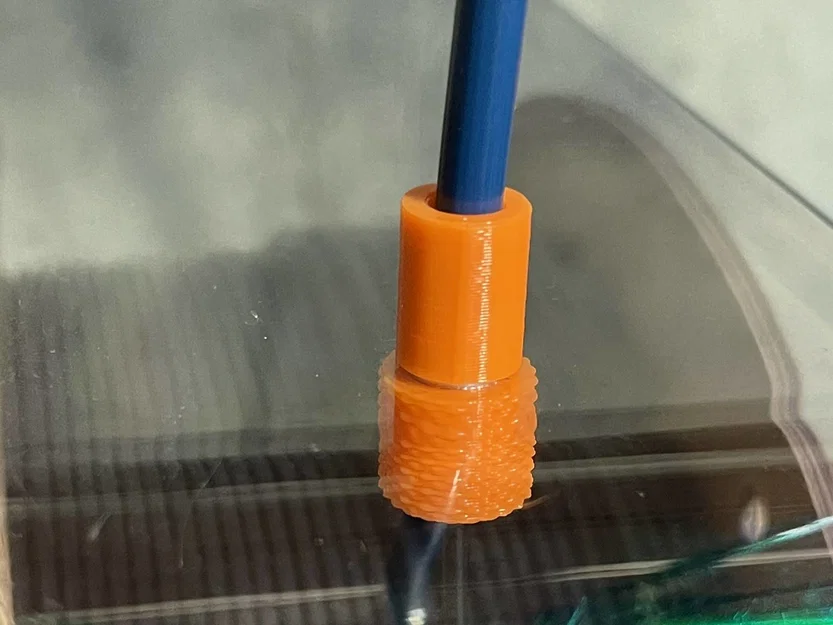

Mình cũng kèm theo một knurled nut (đai ốc khía) có thể dùng với mẫu này, hoặc dùng để thay cái nut zin trên SH01.

Có thể bạn sẽ cần giảm tốc/ tăng thời gian cho từng layer để phần ren ra nét hơn. Lưu ý đừng siết nut quá chặt vì thành ở một số đoạn khá mỏng.

Mình in bằng eSun PLA+ không cần support và test với Capricorn PTFE tubing.

Update 2024-03-24

Về sau mình bị hỏng với PLA+ vì thành ở vài chỗ rất mỏng. Mình in lại bằng PETG thì grommet bền hơn.
