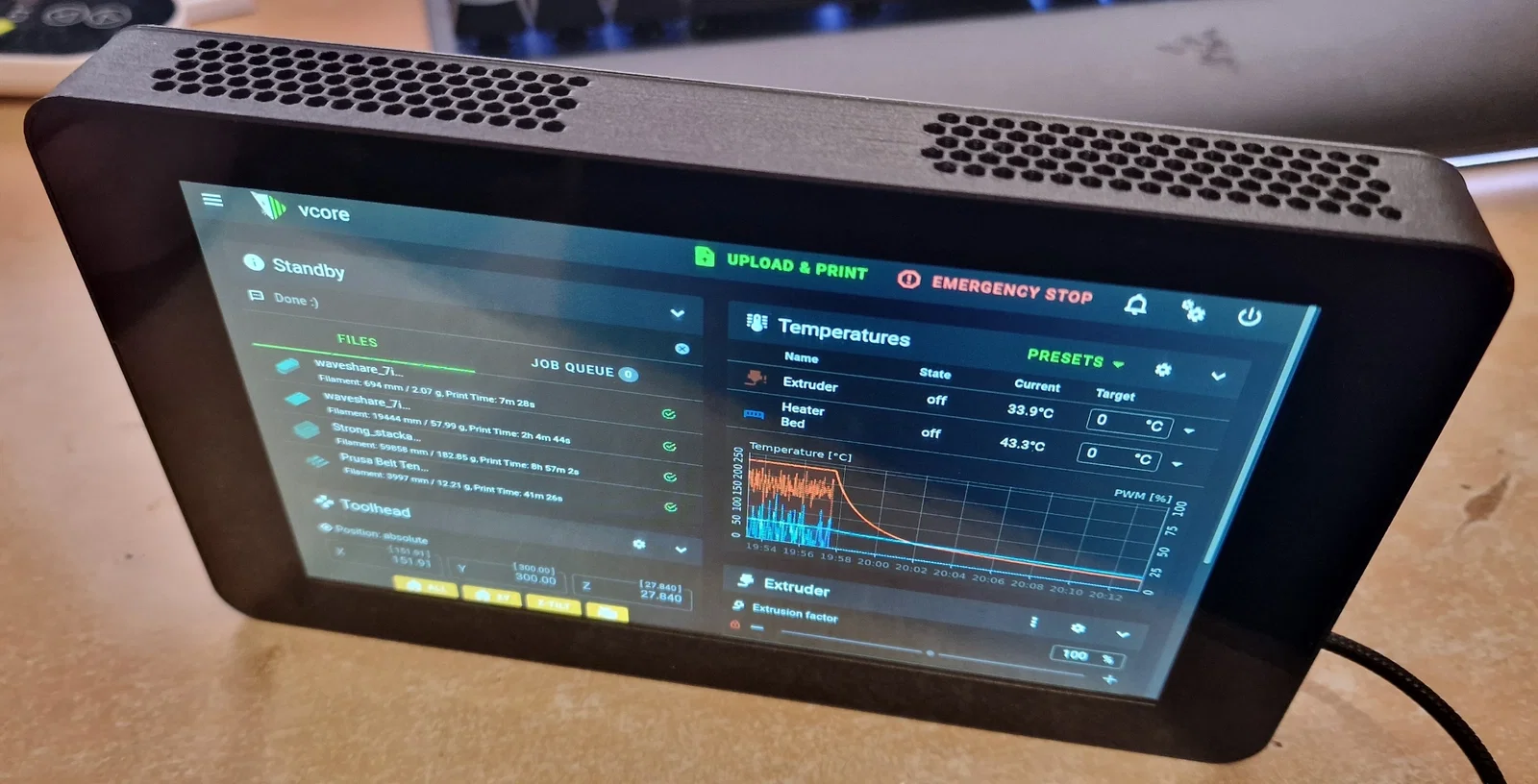

Vỏ màn hình Waveshare 7 inch cho RPi/RPi Zero, gắn VESA 50 hoặc 75

Vỏ cho màn hình Waveshare 7 inch dùng cho RPi/RPi Zero, có ngàm VESA 50x50.

Bạn sẽ cần:

• 8x inserts M3x3.9x5.7 (Ruthex M3)
• 8x vít M3x6 đầu côn (tapered)
• 4x inserts M4x5.5x4 (Ruthex M4S).

Để ngàm 50x50 chắc hơn, nên lắp inserts M4 từ phía bên trong để khó bị kéo tuột ra.

Dùng được với 2 mẫu màn hình (mình đã test ít nhất là vậy, có thể cũng hợp với các mẫu Waveshare khác cùng kích thước):

• https://www.waveshare.com/zero-disp-7a.htm
• https://www.waveshare.com/wiki/7inch_DSI_LCD_(C)

Bản 20mm là cho Pi Zero; bản 35mm có thể bao trọn màn hình khi gắn Raspberry Pi 4/5 ở phía sau. Bản 50mm được thêm ở V2 nếu bạn muốn dùng NVMe với Pi 5.

Vỏ có nhiều khe thoát khí nên sẽ không dễ bị quá nhiệt.

V2 có thêm chi tiết rời cho dây/cổng kết nối. Có các bản cho cáp USB, cho board USB-C PD và bản trơn (blank) để bạn tự khoét theo các loại cổng khác.
