Utrusta Topscharnier Bohrschablone – Khuôn khoan bản lề chén IKEA
Khuôn khoan/đánh dấu vị trí lỗ cho bản lề chén (cup hinge) Utrusta của IKEA. Thiết kế gồm bản cho cánh cửa và bản cho thùng tủ, giúp canh lỗ khoan Forstner và lỗ bắt vít nhanh, chính xác khi DIY.
Mô tả

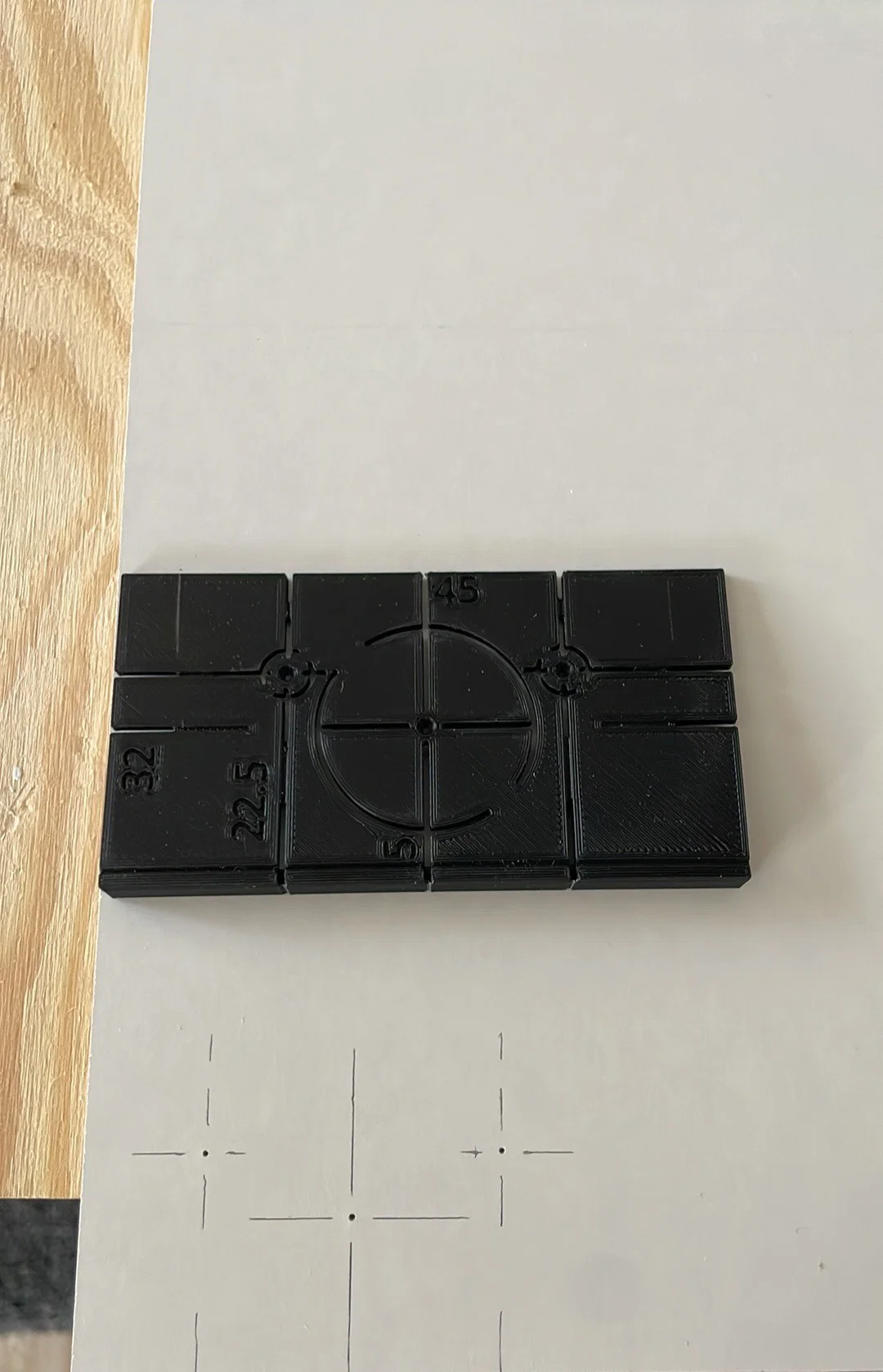

Để có thể dùng bản lề chén (cup hinge) Utrusta của Ikea cho các dự án tự làm, mình đã làm mấy cái khuôn này để đánh dấu vị trí các lỗ cần khoan cho dễ nhất.
Trong trường hợp của mình (ván dày 19mm và chừa khe hở cửa 3mm xung quanh), mình cần khoảng cách 5mm so với lỗ khoan Forstner. Bạn nhớ kiểm tra trước xem thông số này có đúng với trường hợp của bạn không.
Mình đánh dấu các lỗ và vạch bằng bút chì kim 0.5mm.
File thiết kế schablone_scharnier_a dùng cho cánh cửa, còn b dùng cho thùng tủ (korpus).
Mình in với các thiết lập sau:
- 0.2mm chiều cao lớp (layer height)
- PLA+
- 100% infill (vì mẫu không lớn lắm, và để đủ cứng dù phần nhựa mỏng; chắc cũng không nhất thiết)
- Ender 3 v2
