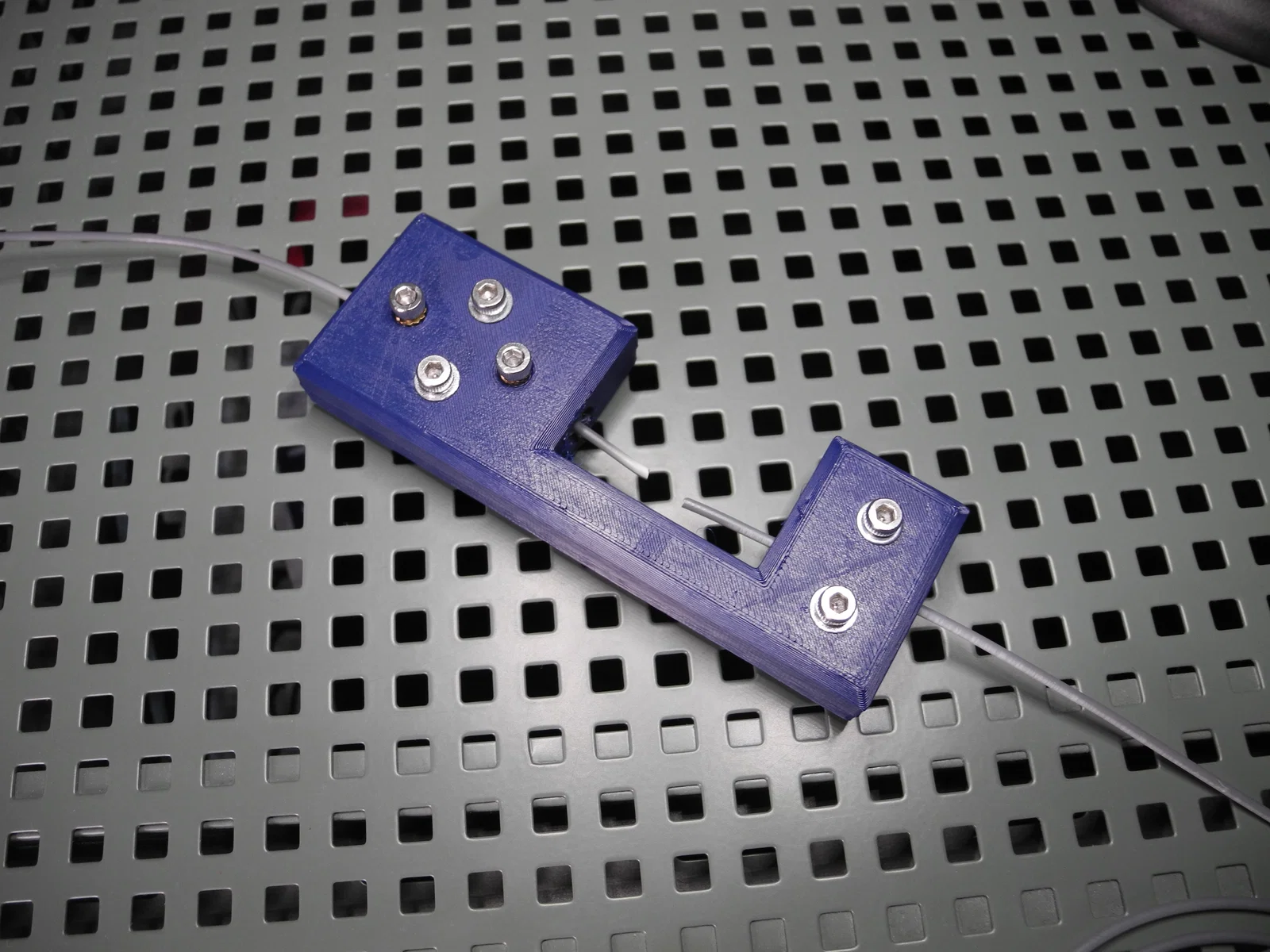

Bộ Nối Filament kèm Ống PTFE (Filament Joiner with PTFE Tube)

Filament Joiner

Dùng cho filament đường kính 1.75mm. Cũng chạy tốt với filament pultrusion tự làm.

Hướng dẫn lắp ráp

Cần chuẩn bị

• 6x M3 Heat Inserts
• 4x vít M3x14 (vít dài hơn cũng xài được)
• 2x vít M3x6 (chỗ này cũng vậy, vít dài hơn vẫn ổn)
• Ống PTFE dài trong khoảng 44mm đến 34mm (ngắn hơn có thể vẫn được, nhưng lúc đó chỉ được giữ bằng đúng 1 con vít)
• [Tuỳ chọn] 4x long đền M3.
• Nguồn nhiệt (vd: mỏ hàn)

Cách lắp

1. In cả 2 phần
2. Ép/cấy heat insert vào các lỗ. Phần vát (chamfer) trên lỗ sẽ cho biết nên đưa insert vào từ phía nào.
3. Ghép 2 nửa lại với nhau, đặt ống PTFE ở giữa.
4. Lắp vít M3x14 để siết 2 nửa lại. Đầu vít phải nằm ở phía không có heat insert.
5. Lắp vít M3x6 để cố định ống PTFE.

Cách sử dụng

Cần một nguồn nhiệt bất kỳ. Mình dùng mỏ hàn, nhưng một số người trên YouTube làm rất ổn chỉ với cây nến. Lưu ý bỏng nhiệt không phải chuyện giỡn, và nguồn nhiệt thường đi kèm nguy cơ cháy. Vậy nên dùng đồ này cẩn thận và áp dụng đầy đủ các biện pháp an toàn để giảm rủi ro.

Sau đó thì thao tác khá đơn giản.

1. Đưa hai đầu filament vào joiner
2. Hơ nóng hai đầu cho tới khi bắt đầu chảy
3. Ép hai đầu dính lại với nhau
4. Trượt mối nối (lúc này vẫn còn ấm và mềm) xuyên qua ống PTFE

Chỉ cần tìm nhanh trên YouTube là sẽ có nhiều video demo và giải thích quy trình.
