UTILITY KNIFE 2.0 – Dao rọc giấy trượt gọn nhẹ, thiết kế lại hoàn toàn

Chào bạn!

Sau một thời gian ấp ủ vài ý tưởng để đơn giản hóa cơ chế của phiên bản đầu tiên của UTILITY KNIFE (lấy cảm hứng từ HP Precision), cái mà mình thiết kế cách đây hơn hai năm lúc đang học CAD modelling và in 3D FDM trên chiếc máy Prusa đầu tiên, mình xin giới thiệu:

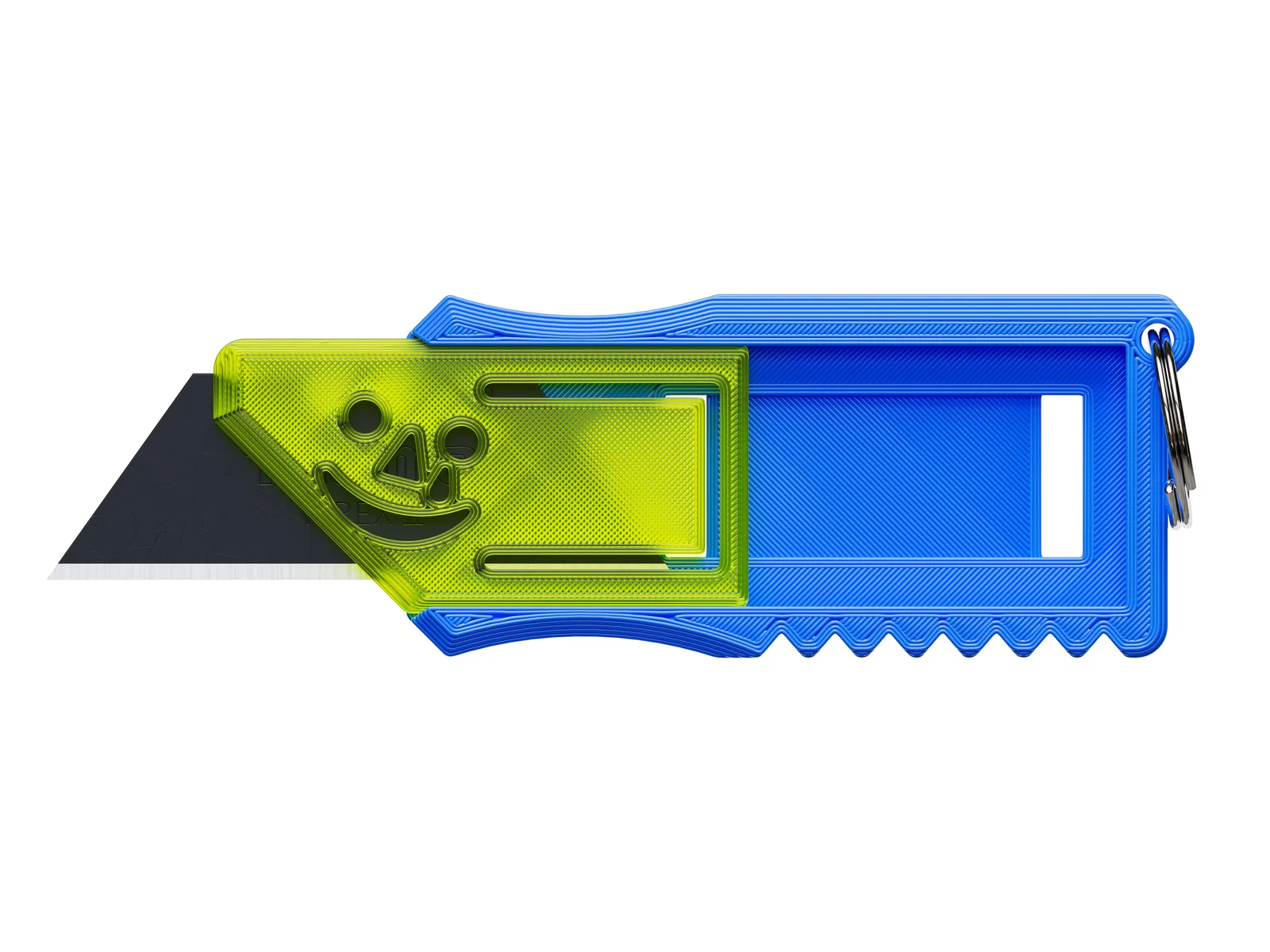

UTILITY KNIFE 2.0

Bản thiết kế lại hoàn toàn, nay được nâng cấp và làm mới toàn diện!

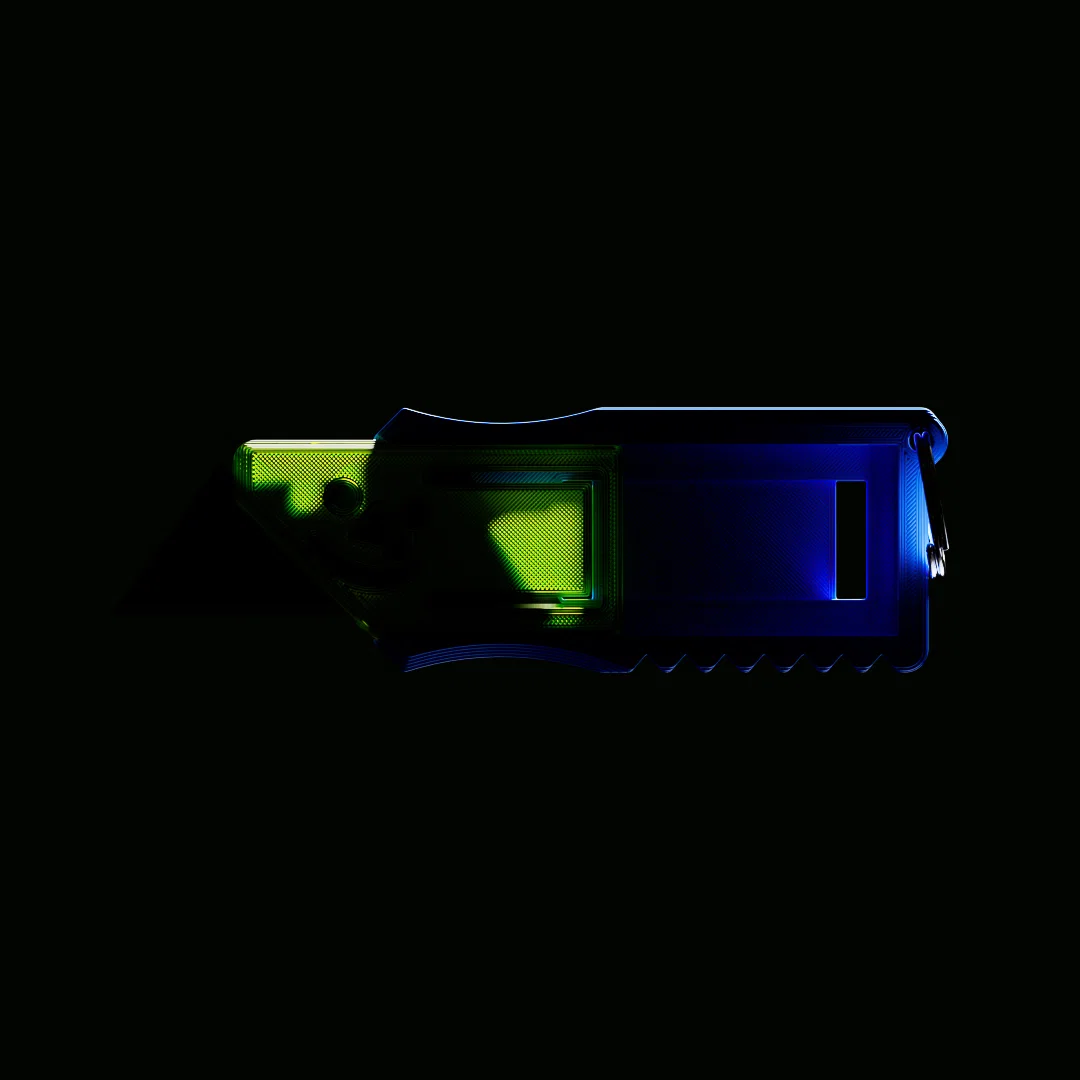

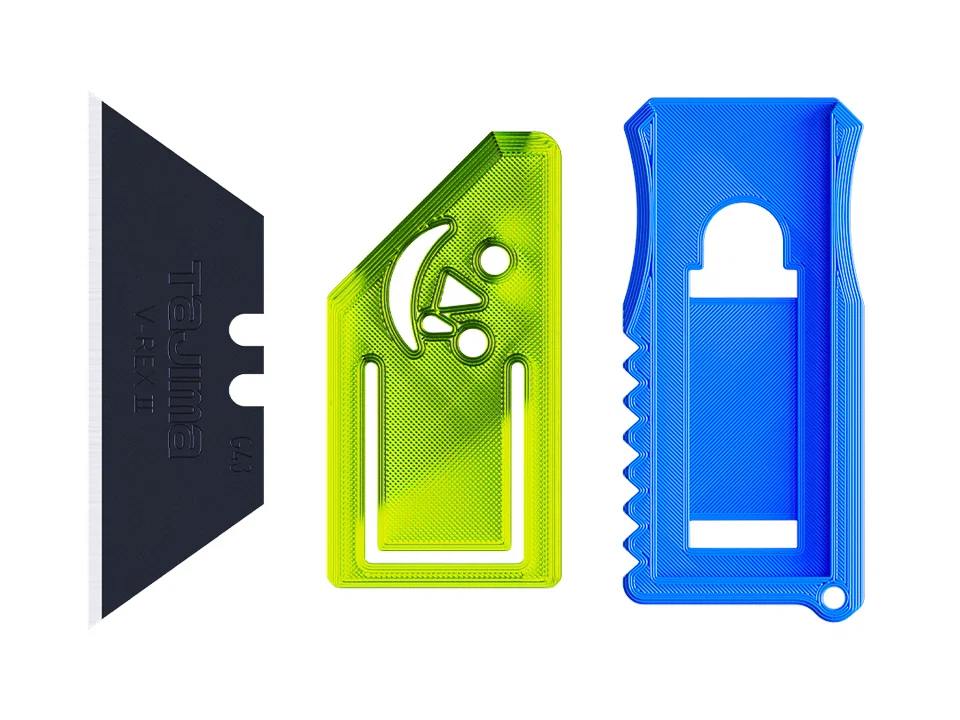

tương thích với hầu hết lưỡi dao rọc giấy hình thang (trapezoid) tiêu chuẩn!

Một số cải tiến lớn gồm:

• cơ chế khóa cố định khi mở để tránh dao tự đóng lại lúc đang sử dụng
• phần lưng kín giúp giảm đáng kể nguy cơ dao tự mở khi móc vào key ring hoặc để trong balo/túi/quần
• tích hợp cơ chế trượt và thay lưỡi, giờ gộp 2 trong 1, giúp thiết kế chắc hơn nhiều, loại bỏ điểm yếu và sẽ cải thiện độ bền đáng kể
• kích thước tổng thể giảm nhẹ để tăng tốc thời gian in
• cải thiện thiết kế và công thái học (ergonomics)
• mặt cười (smiley) được làm lại, lau khô nước mắt nào!
• bỏ cơ chế lò xo ở phần thân dưới cho phép in một nửa con dao bằng PLA
• dung sai (tolerances) được chỉnh và tối ưu để cảm giác trượt mượt và chắc chắn

Ghi chú khi in:

•  infill → 100%
• BODY → PLA/PET-G
• SLIDER → chỉ PET-G!
• Mình in với 3 perimeters!
• với filament trong suốt có thể giảm infill xuống khoảng 70% để đẹp hơn, bạn thử xem!
• → Nếu bạn muốn mình up gcode cho MINI hoặc dòng MK thì để lại bình luận nha.

Mẹo để tăng độ chính xác khi in, nếu bạn gặp vấn đề:

• cơ chế trượt cần cân chỉnh first layer thật chuẩn! Nếu bạn in bị elephants foot (lớp đầu bị bè/đế phẳng) thì có thể dao sẽ trượt rất cứng hoặc thậm chí không dùng được! Hãy calibrate first layer, và nếu vẫn chưa ổn thì in ‘UTILITY_KNIFE_2.0_SLIDER_BADPRINTER’ để có dung sai thấp hơn, có thể sẽ giúp được! (Xin lỗi, mình không có ý “cà khịa” máy in của bạn đâu.)
• Có thể để bản in nguội ngay trên build plate xuống khoảng 30°C để tránh cong vênh không cần thiết.
• Tin hay không tùy bạn: nếu ban đầu cơ chế chưa trượt mượt, hãy lắp 2 phần lại rồi để yên 1–2 tiếng. Không biết diễn tả sao cho chuẩn, nhưng kiểu như hai phần sẽ “về đúng form” khi được lắp lại, và hiệu quả rất rõ!

Ghi chú lắp ráp:

như trong video

Ghi chú thiết kế:

Mình thiết kế mọi thứ bằng FreeCAD, full parametric, bản cuối 4.5.2 – khoảng 40 lần test print với nhiều lần chỉnh lớn nhỏ, vui ghê!

demo cơ chế trượt:

demo thay lưỡi:

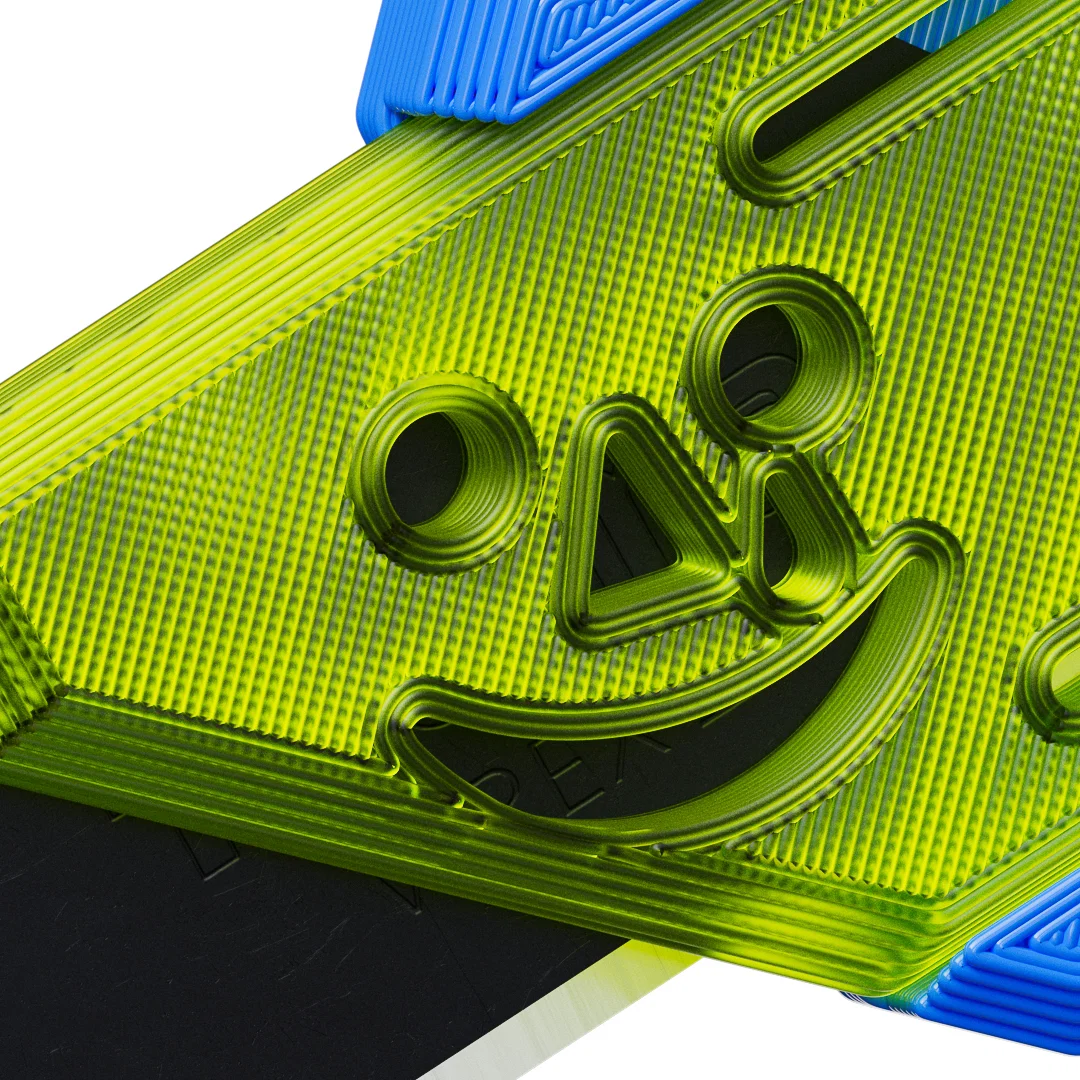

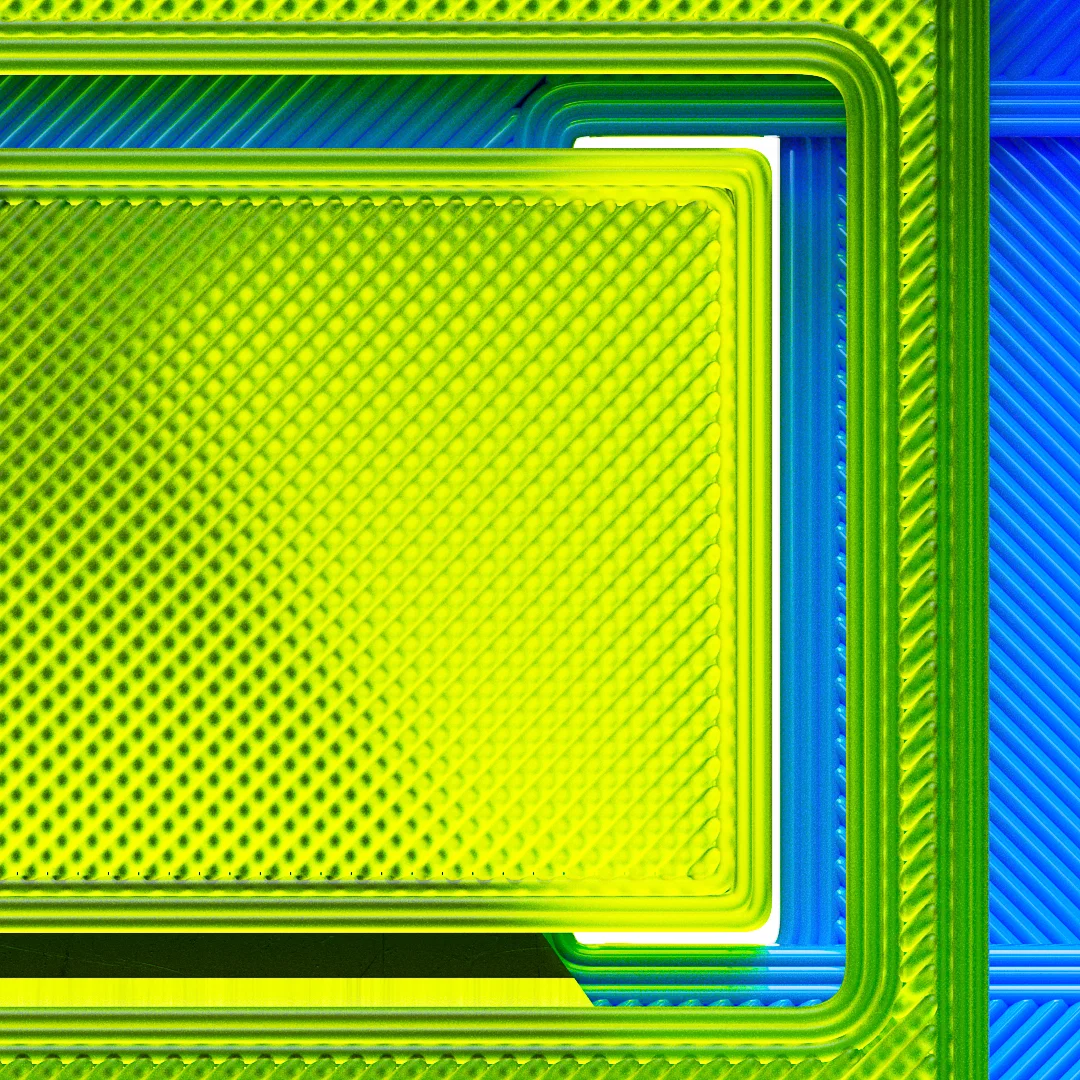

Tất cả ảnh render và animation đẹp của model, dựa trên g-code in thực tế (!) bởi Joseph Töreki <3 → https://www.darkdragonlord.de/

Bản in hoàn chỉnh (kèm sticker và hộp packaging dễ thương) đang bán trên website của mình tại đây: https://www.vincentvandaele.be/

Link Instagram của mình: https://www.instagram.com/vincentvandaele/

Mình rất muốn được thấy thành phẩm bạn làm, chia sẻ giúp mình với nha! Mình sẽ vui lắm khi được xem! Bạn ghé thử các model khác của mình nữa nha, mình mới tham gia ở đây! <3

Một vài hình hộp lưu trữ và hộp lắp ráp của mình bên dưới cho vui; cảm ơn @Annuit20_56056 vì các miếng insert Raaco!

Cuối cùng là phần lưu ý:  tự chịu trách nhiệm khi sử dụng và cất giữ, đây là dao, dao thì sắc…!

chúc bạn in vui!
