Hộp rugged Meshtastic cho RAK 19007

Remix từ Hộp Công Cụ Miễn Phí Dành Cho Người Dùng Việt Nam Tác giả Whity

Tác giả Olivier_238316

Lượt tải
450
Lượt thích
103
Lượt coi
5.203

File 5 3,7 MB

  • Box_1777351953.stlSTL · 382,4 KB
  • Seal_1777351953.stlSTL · 18,1 KB
  • RAK_Plate_1777351954.stlSTL · 943,8 KB
  • Lid_v2_1777351955.stlSTL · 294,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

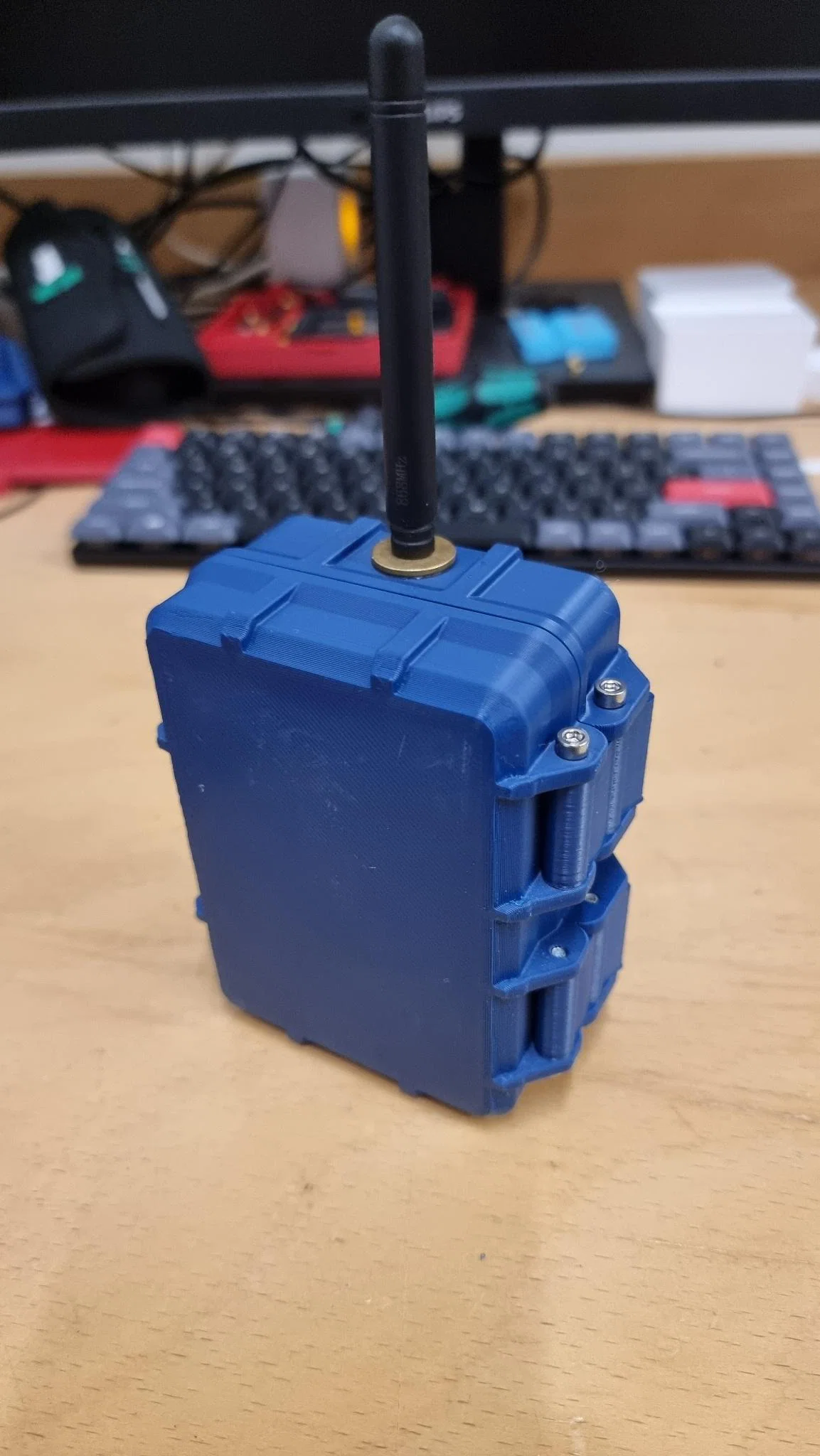

Mình remix lại mẫu Rugged Box rất hay để làm hộp Meshtastic cho kiểu lắp đặt di động, tạm thời của mình.

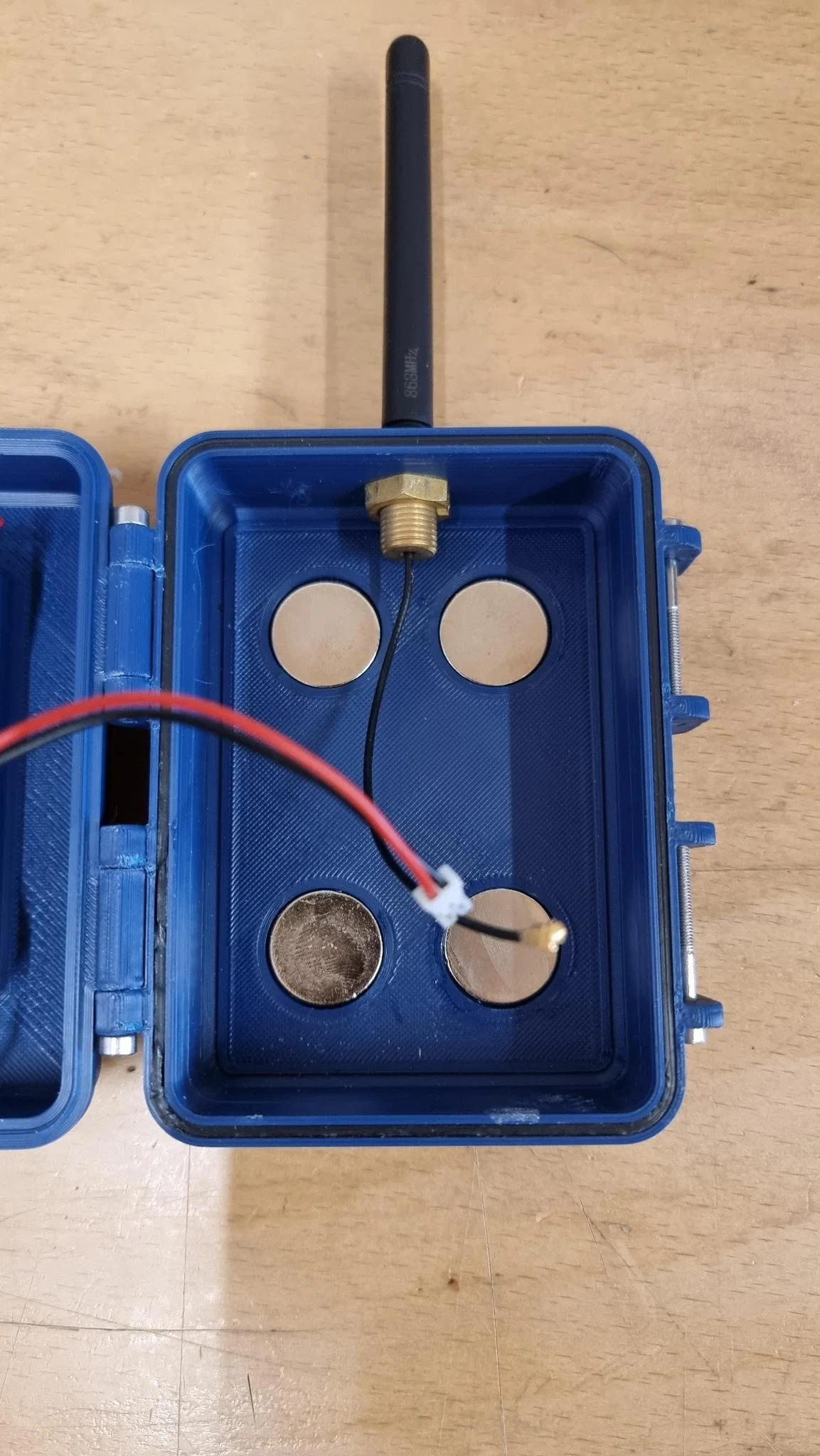

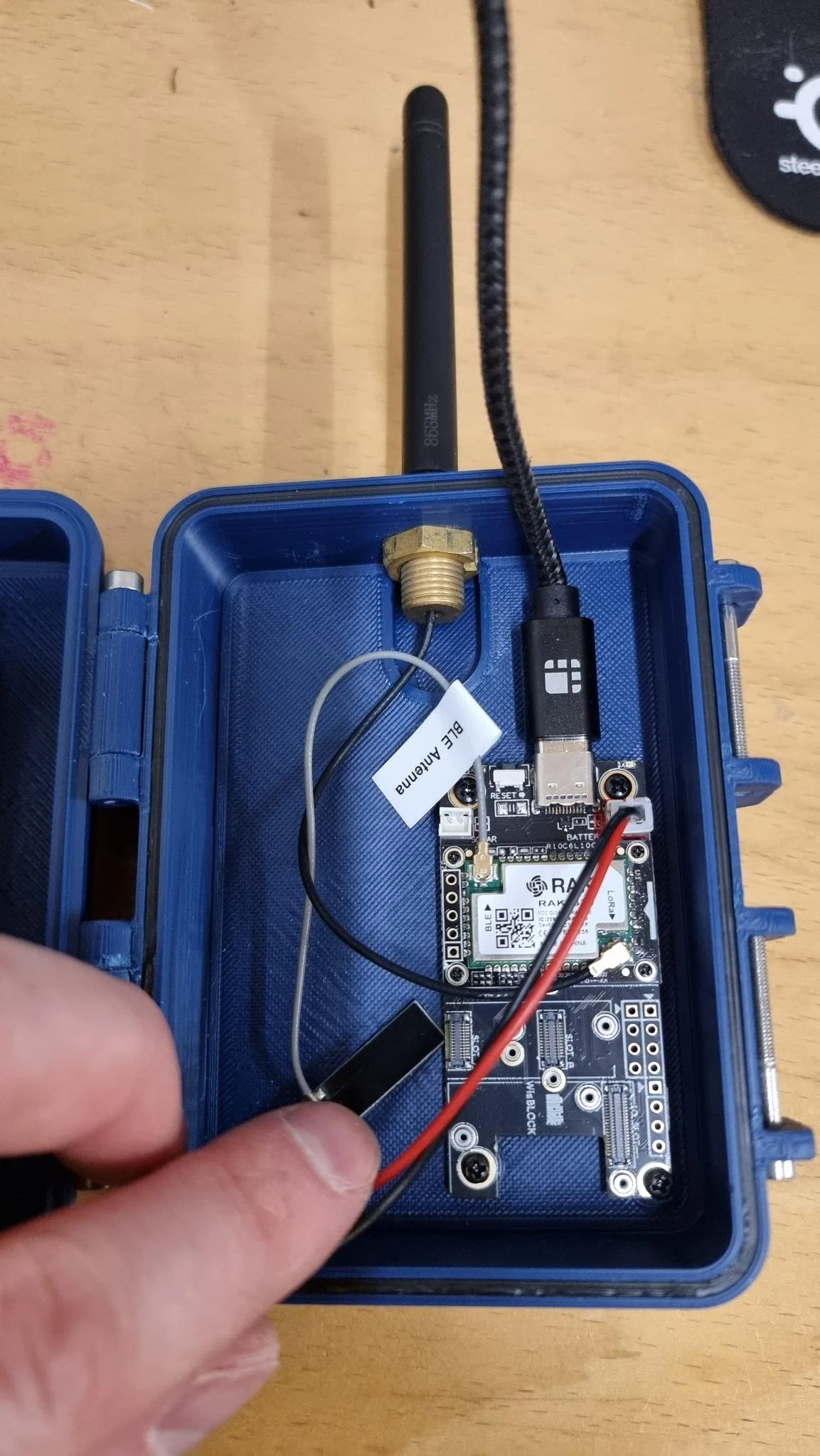

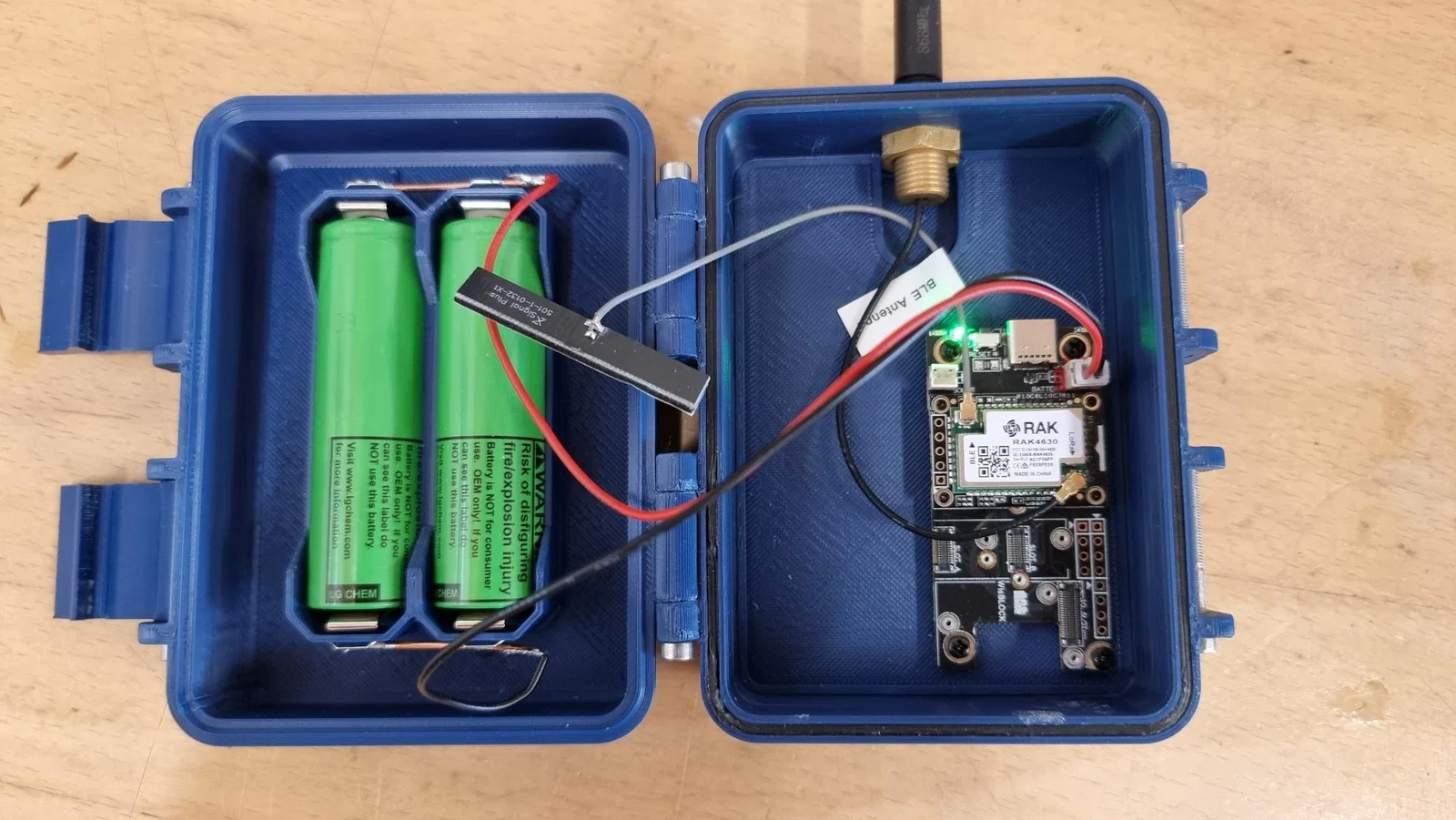

Hiện tại hộp chứa được 2x pin 18650 mắc song song và có chỗ cho 4 nam châm để bạn dán lên bề mặt thép. Tấm plate được thiết kế theo RAK Wireless 19007, nhưng plate này tách rời nên cần thì đổi qua mẫu khác cũng dễ. Bên trong cũng đủ chỗ để cắm USB-C sạc nếu bạn dùng dây cáp không có đầu nối quá to.

Bạn dùng keo 502 (superglue) để cố định nam châm, và nếu muốn thì dán luôn plate của RAK. Mình thì không dán để khi cần còn thay được; chỉ cần lắp kiểu friction fit thôi mà vẫn giữ rất chắc.

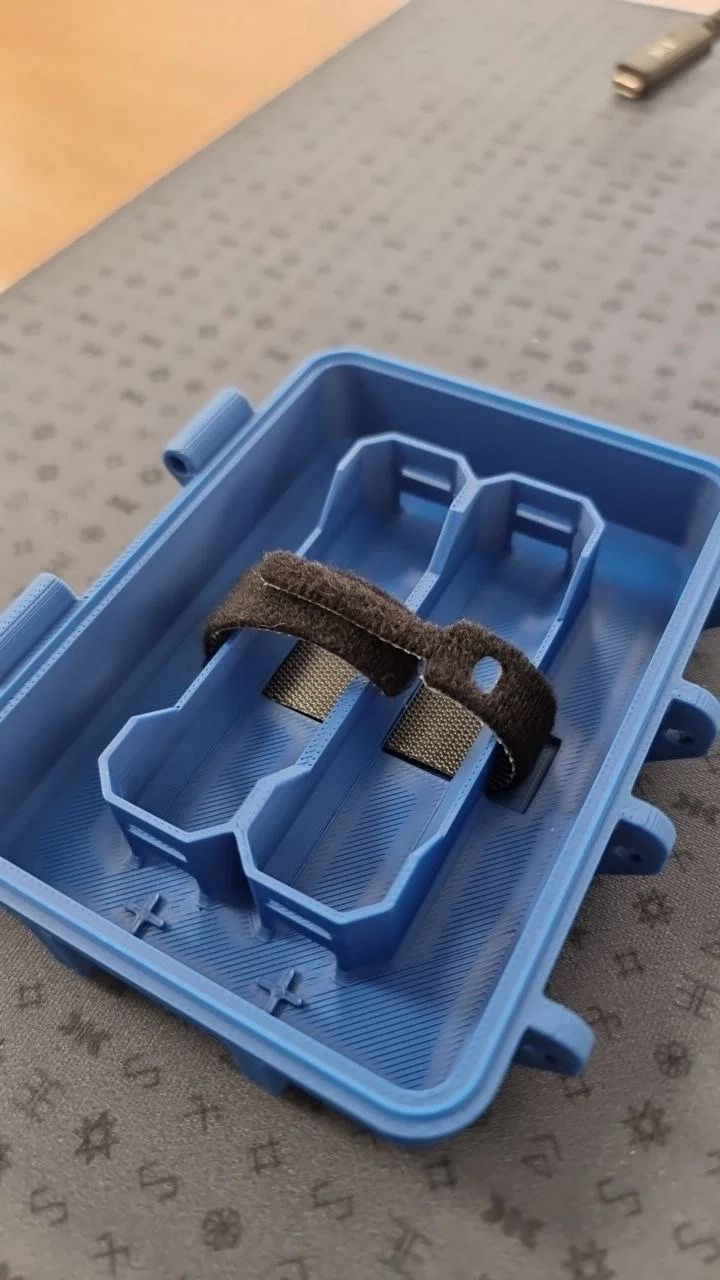

Update 27-02-2024: Nắp đã được cập nhật, chừa chỗ để dán velcro (tối đa 8mm) hoặc luồn dây rút (ty-wrap) để giữ pin 18650 cố định, phòng khi lỡ làm rớt.

Danh sách linh kiện:

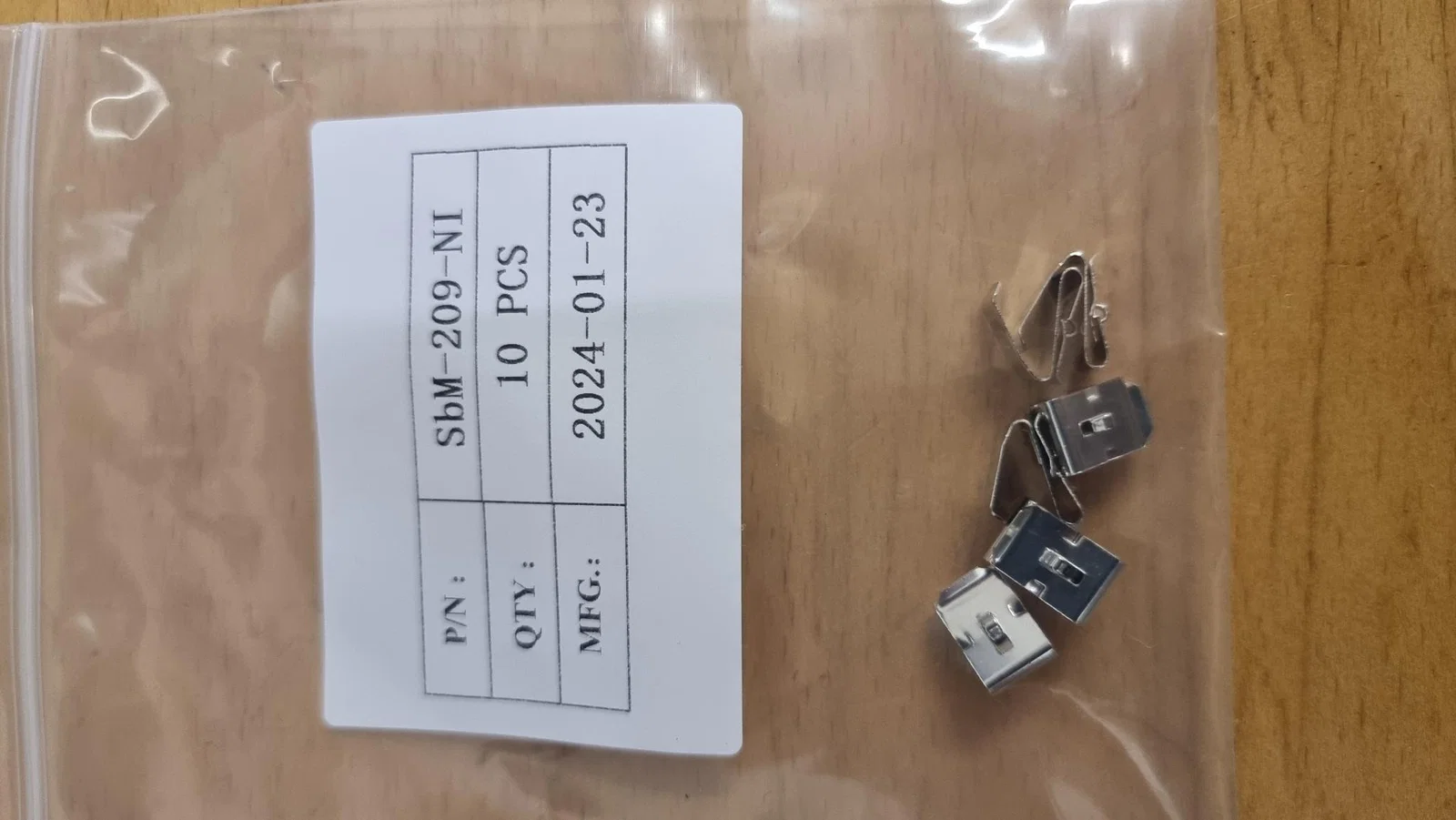

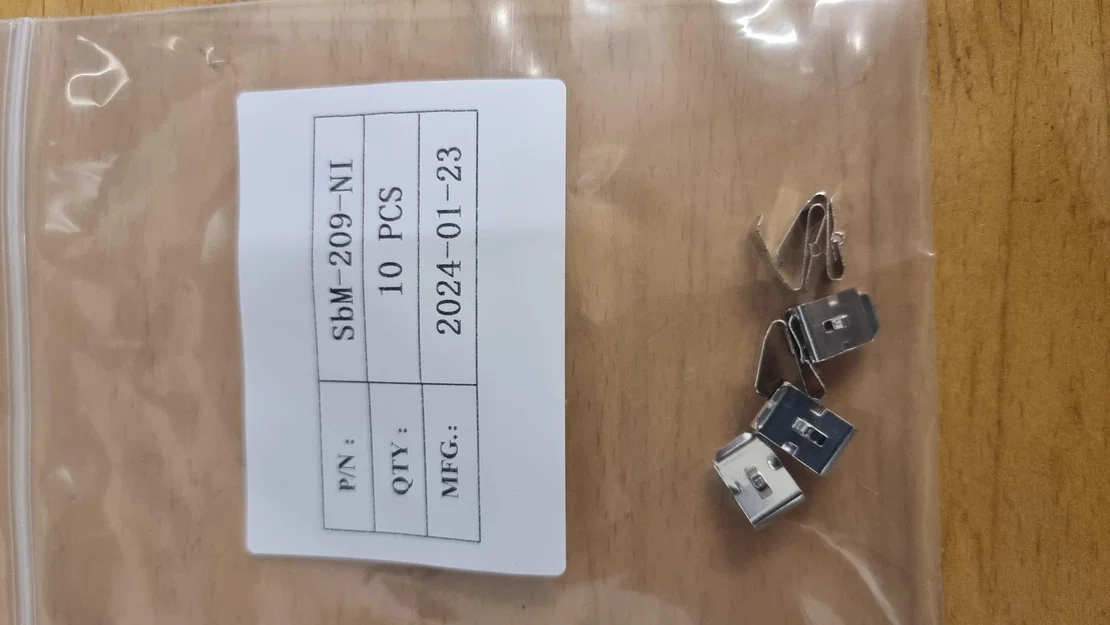

4 cái lò xo pin SbM-209:

https://nl.aliexpress.com/item/1005005637651458.html?spm=a2g0o.order_list.order_list_main.29.5b2379d2vd5xG5&gatewayAdapt=glo2nld

4 nam châm kích thước 20x4mm

Mình dùng anten này, nhưng chắc chắn còn nhiều lựa chọn khác:

https://nl.aliexpress.com/item/32811159710.html

Lỗ anten đang để 10mm, nhưng chỉnh lại trong thiết kế Fusion 360 cũng rất dễ.
