AOS 7 Parts – Bộ holder GPS/ELRS & bracket DJI Air Unit O2

Mình thích làm mấy thiết kế 3D hữu dụng, và mình cũng mê cà phê nữa:

Buy me a Coffee:

https://www.buymeacoffee.com/phitscho

Hoặc Twint mình chút gì đó qua 078 713 68 61

CẢM ƠN!

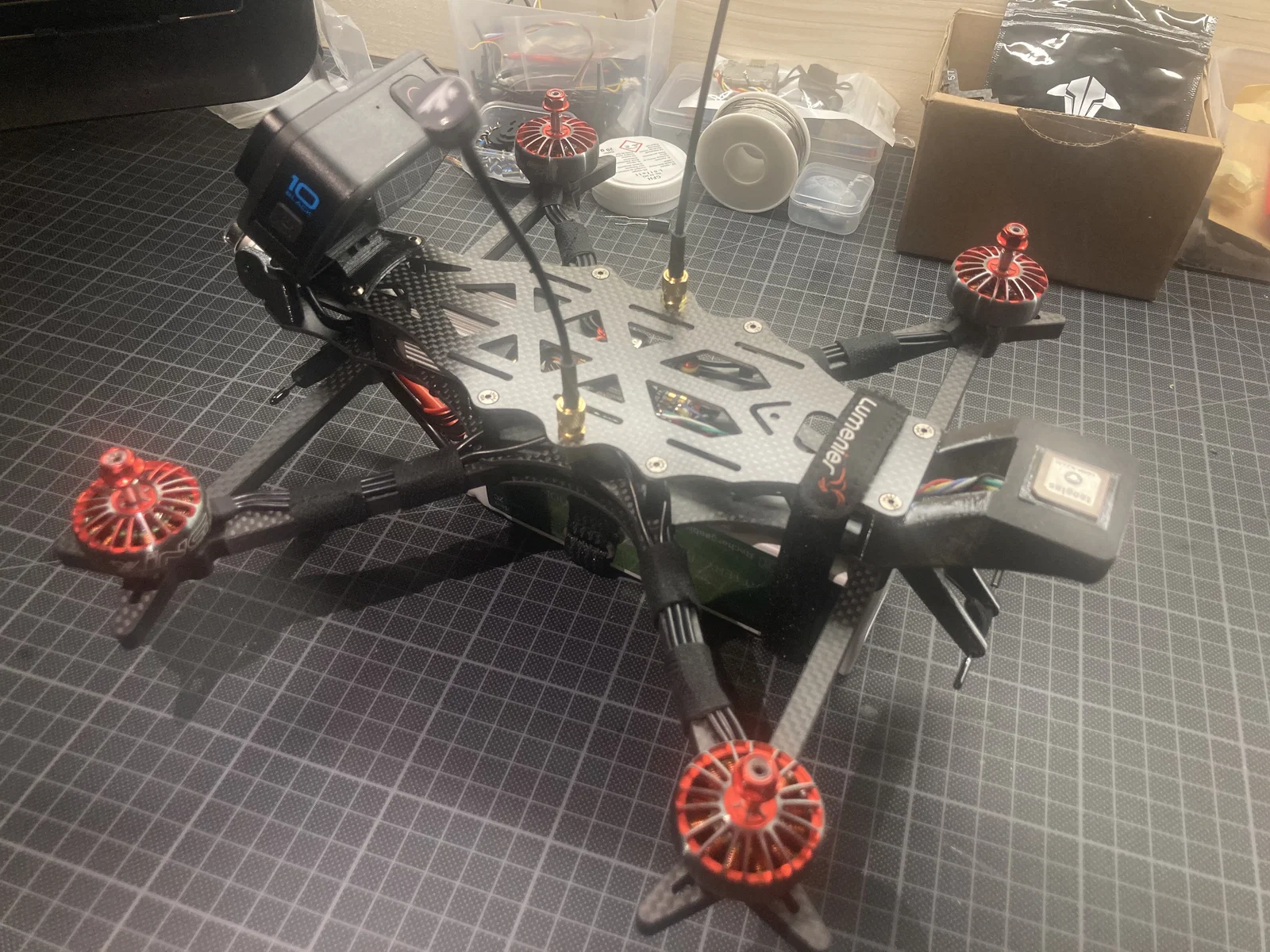

Ở đây mình chia sẻ toàn bộ các thiết kế 3D và những phần cần thiết để build một con AOS 7 7" có GPS-Position Hold hoạt động và có thể bay long range. Pin 6S2P 8000mah cũng sẽ vừa khung. Tuy nhiên chắc chắn sẽ cần chỉnh lại độ dài dây pin.

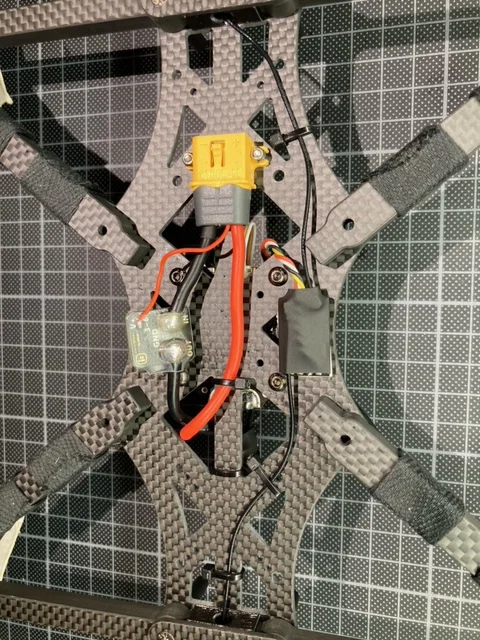

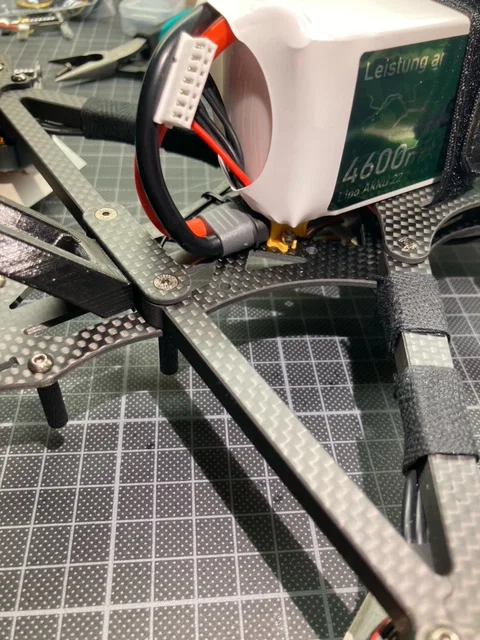

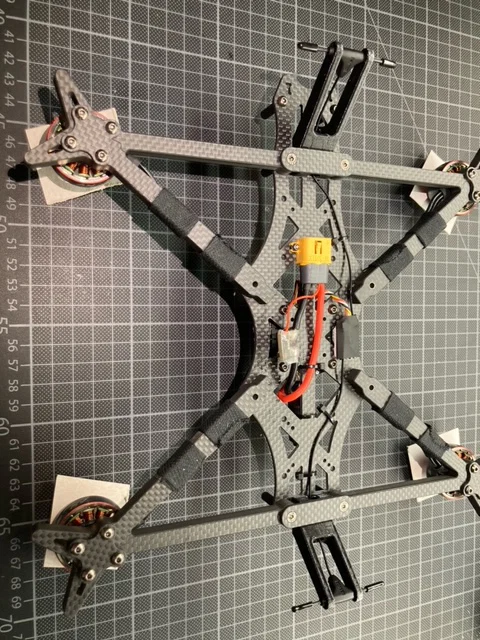

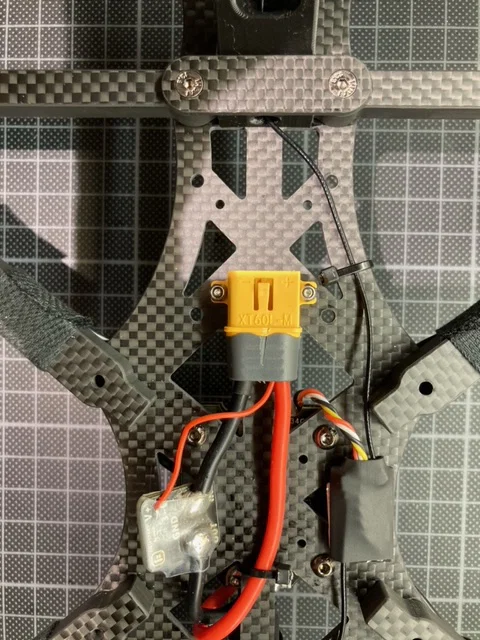

Để GPS-Positionhold hoạt động, bạn cần đi dây nguồn từ ESC luồn dưới khung, nằm giữa bottom plate và middle plate như trong hình.

Chưa tiến hành rangetest.

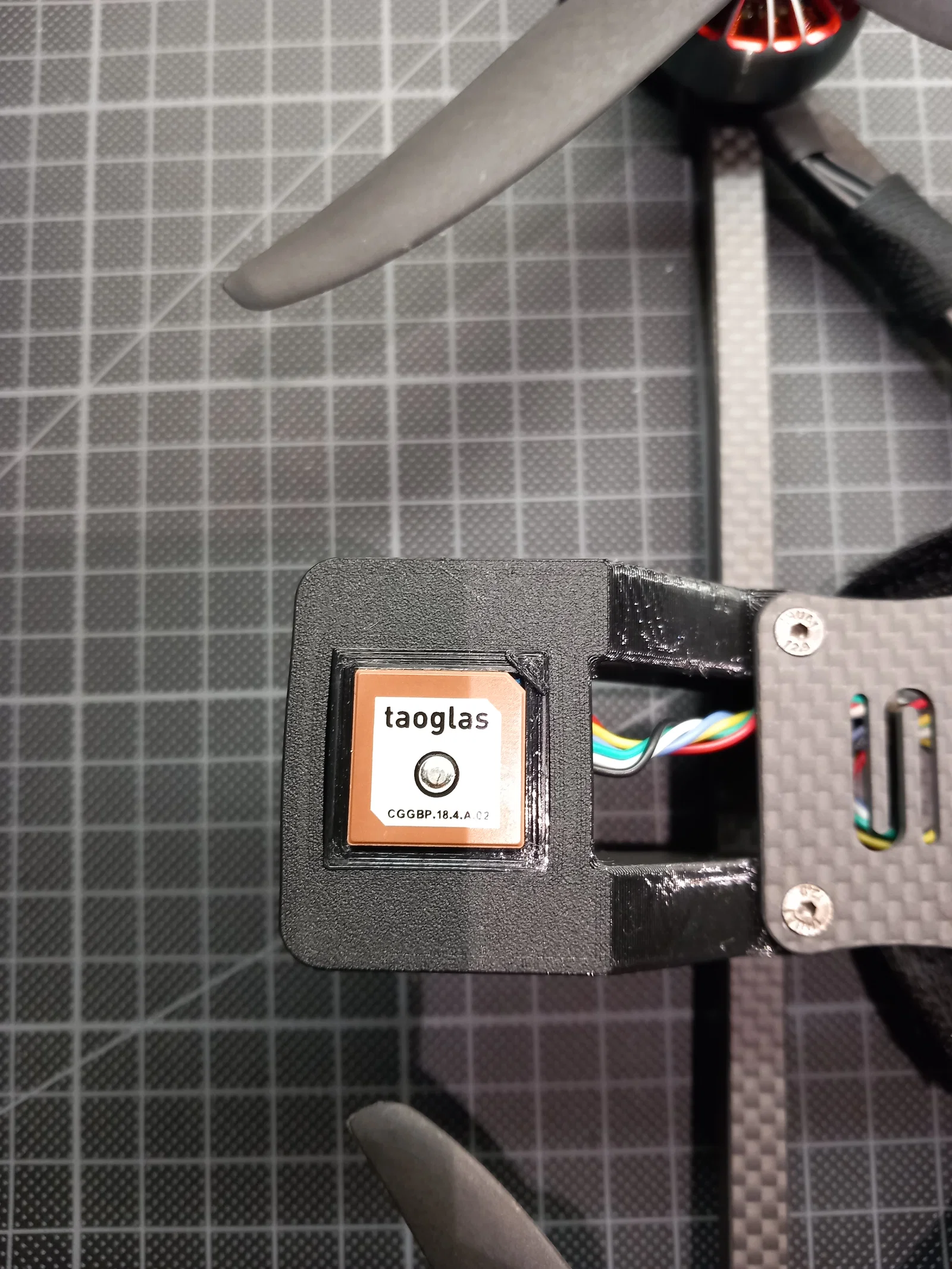

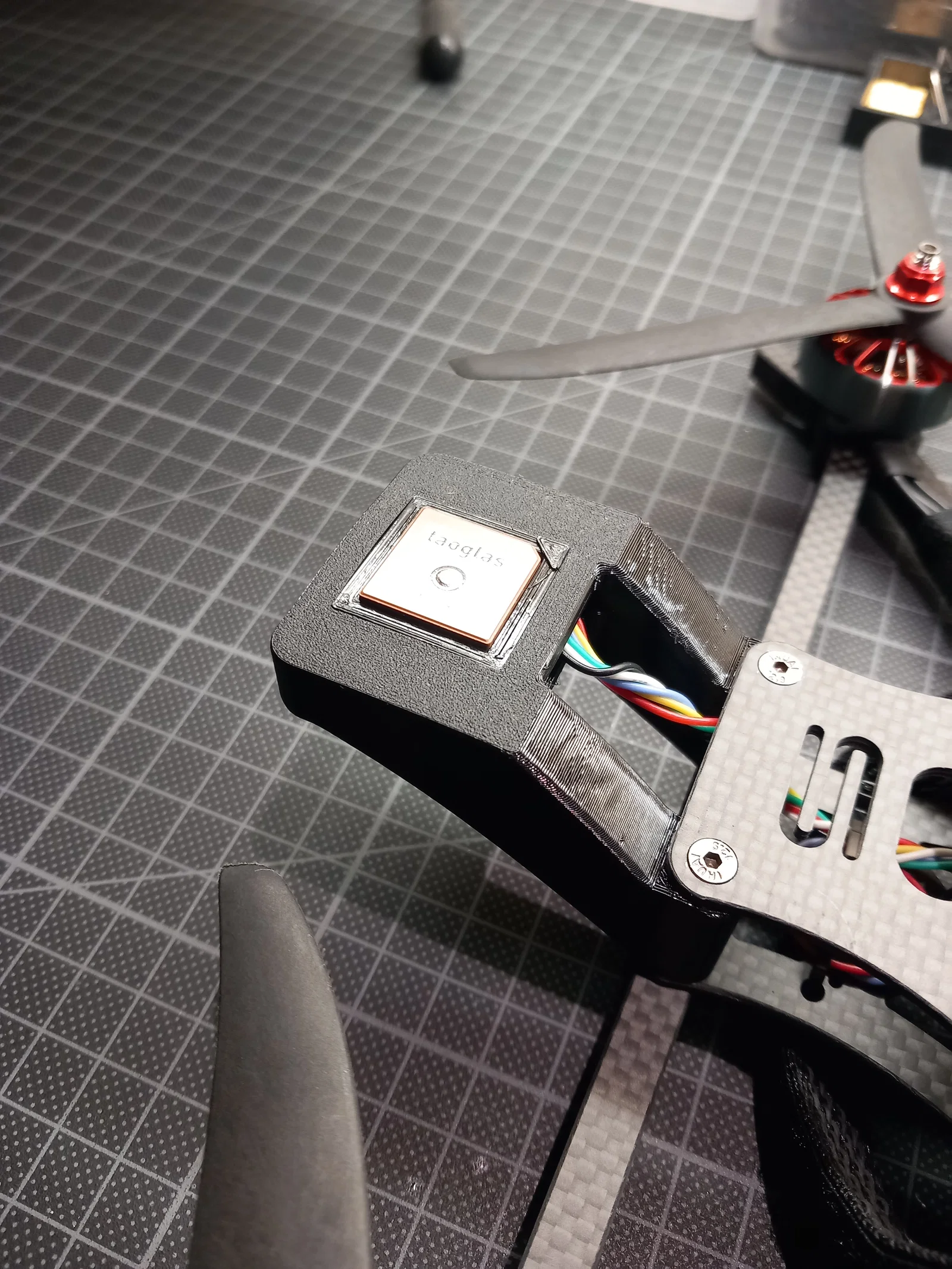

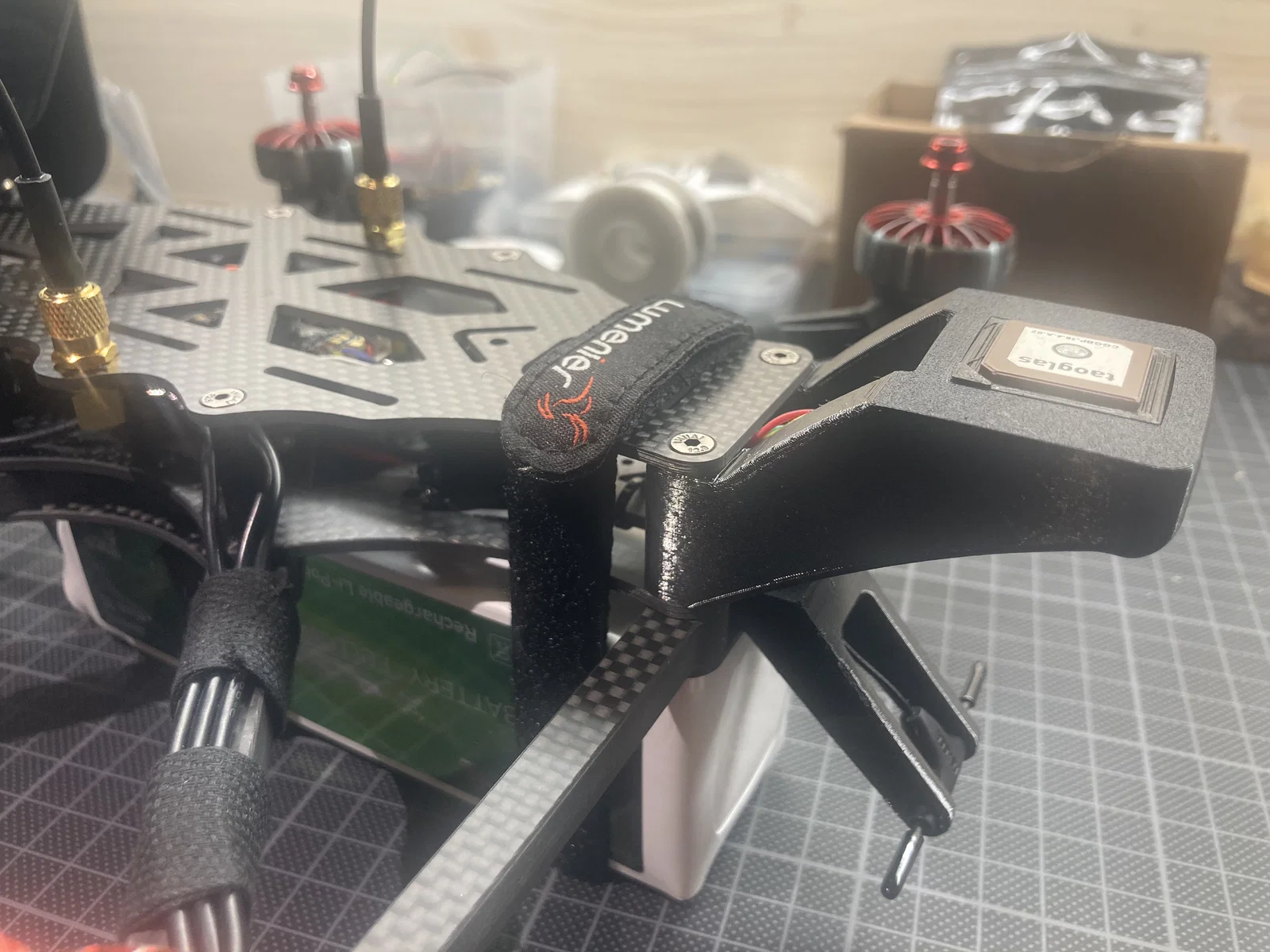

Lắp GPS Holder

Không cần băng keo, không cần ốc, không cần keo dán.

Có 2 món cần in:

GPS-Holder và một cái Frame nhỏ để kẹp module GPS vào holder cho thật khít.

1. Đặt GPS vào GPS holder với mũi tên hướng về phía trước.
2. Đặt frame phủ lên trên GPS. Mũi tên trên frame phải nằm đúng ở góc vát nhỏ của module GPS.
3. Ấn frame xuống cho tới khi nó “snap” vào. Dùng một vật gì đó để ấn thẳng lên frame; bạn sẽ không thể ấn xuống chỉ bằng ngón tay. Bắt đầu ấn phía trước hoặc phía sau rồi tiếp tục các cạnh còn lại. Cần dùng lực một chút tới khi nghe/feel nó khớp vào. Frame sẽ snap-in và giữ GPS đúng vị trí.
4. Cắm dây là xong.

Lưu ý: Khi đã lắp GPS theo cách này thì không có cách nào lấy ra lại được nếu không cắt/bẻ mở cả bản in.

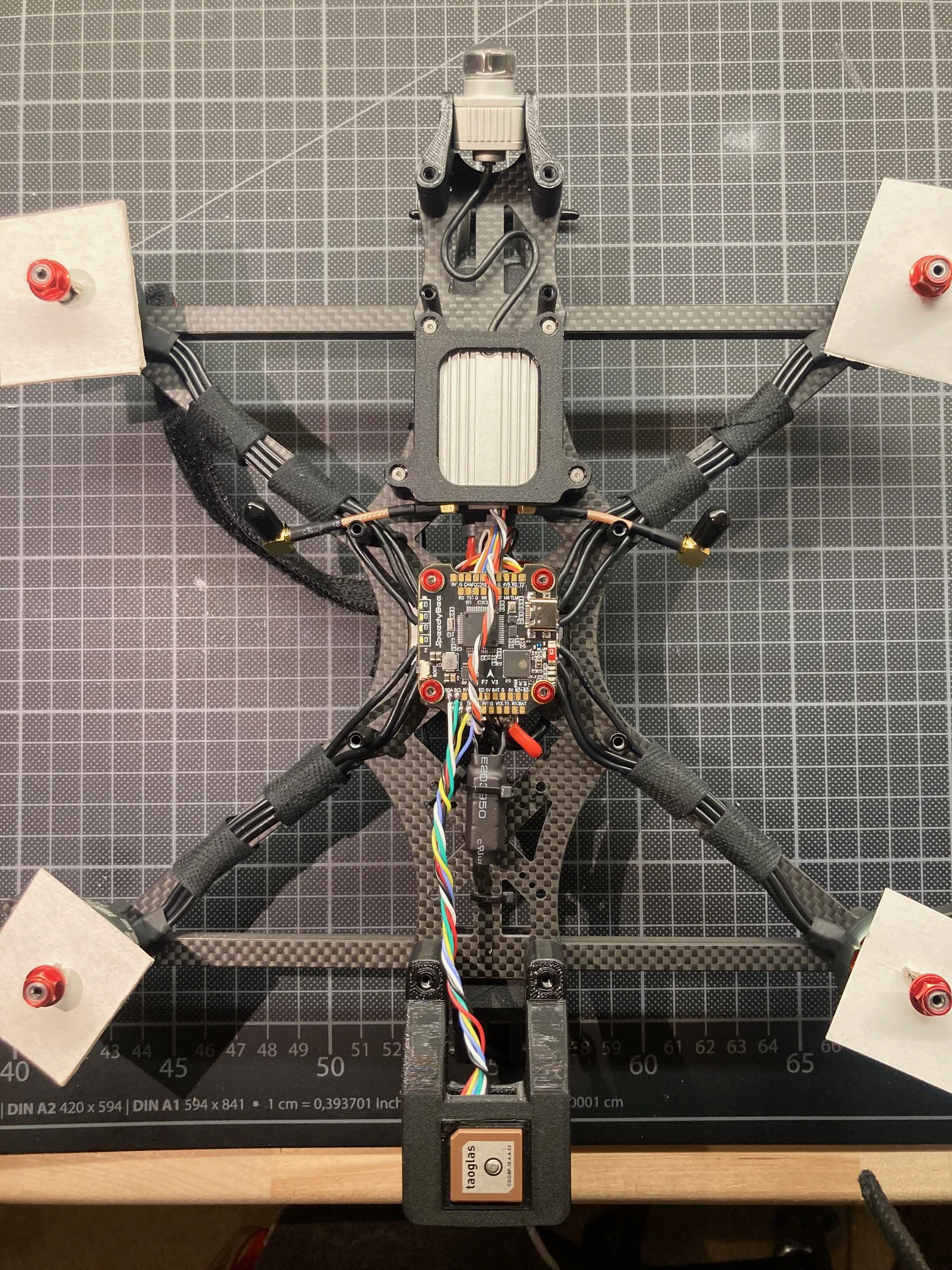

Lắp ELRS Antennas

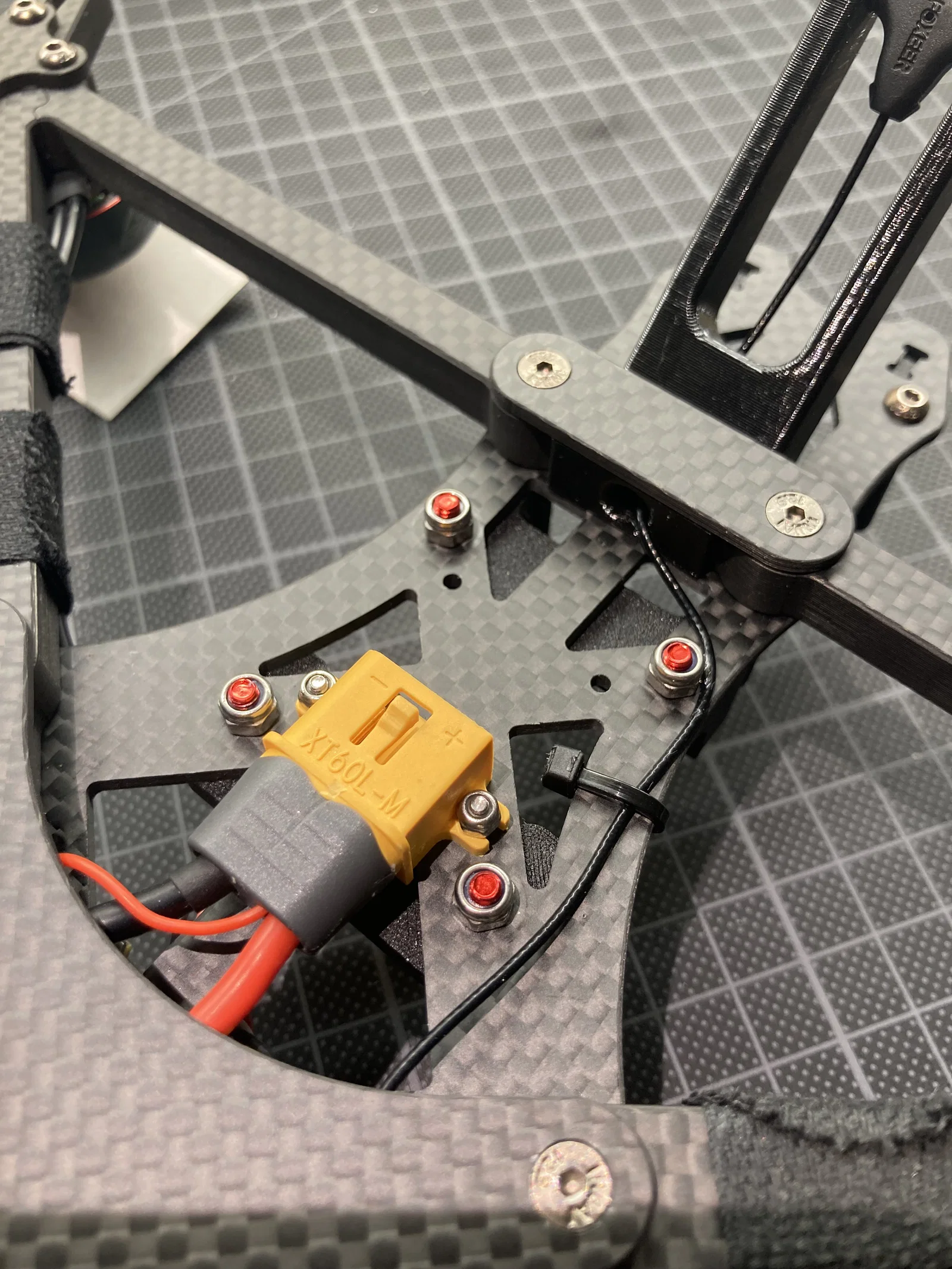

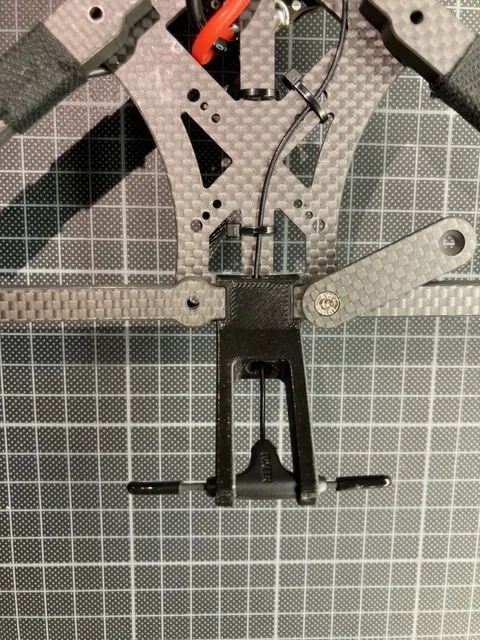

• Các antennaholder này dùng để lắp 2 anten 2.4Ghz dài 155mm của Foxeer và gắn receiver nằm dưới khung, giữa bottom plate và middle plate.
• Ở phía trước và phía sau khung có 2 tấm plate nhỏ; bạn chỉ cần tháo 1 con ốc của plate, đẩy plate sang bên rồi lắp ELRS-Holder vào.
• Trên bản in có một lỗ để đi dây (route) xuyên qua.
• Có 2 kiểu gắn: thẳng và nghiêng, bạn chọn kiểu bạn thích.

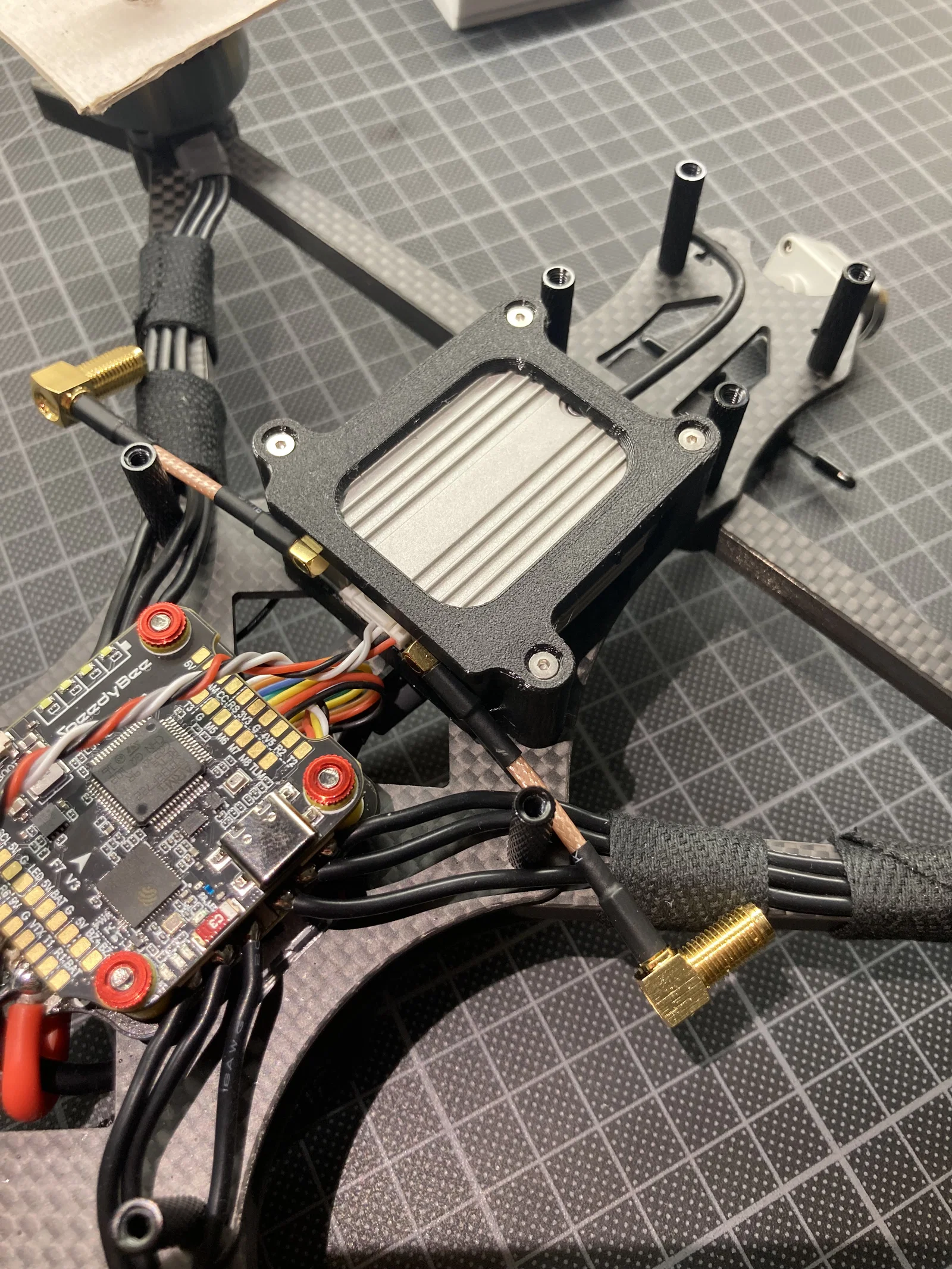

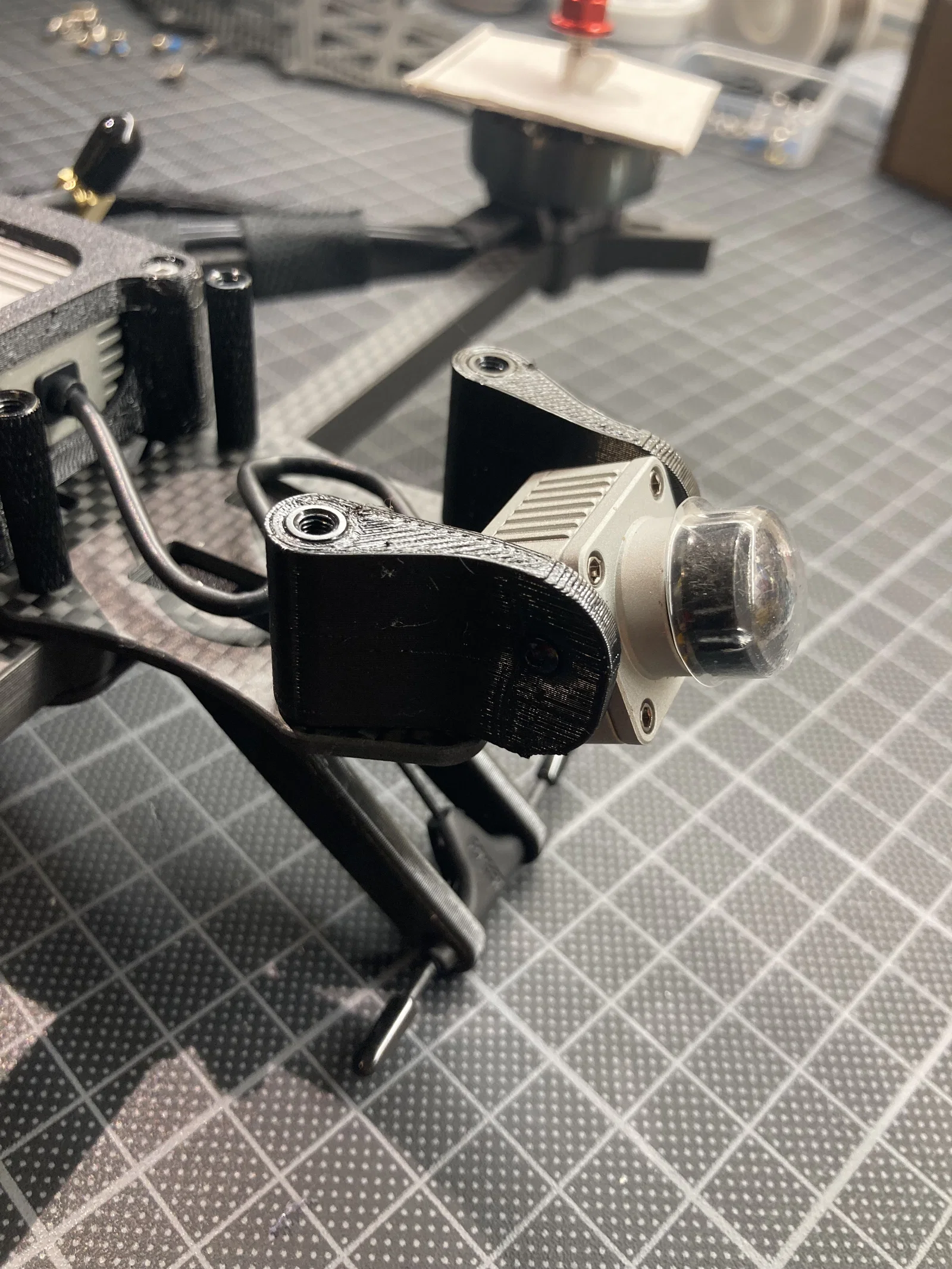

Lắp Air-Unit holder

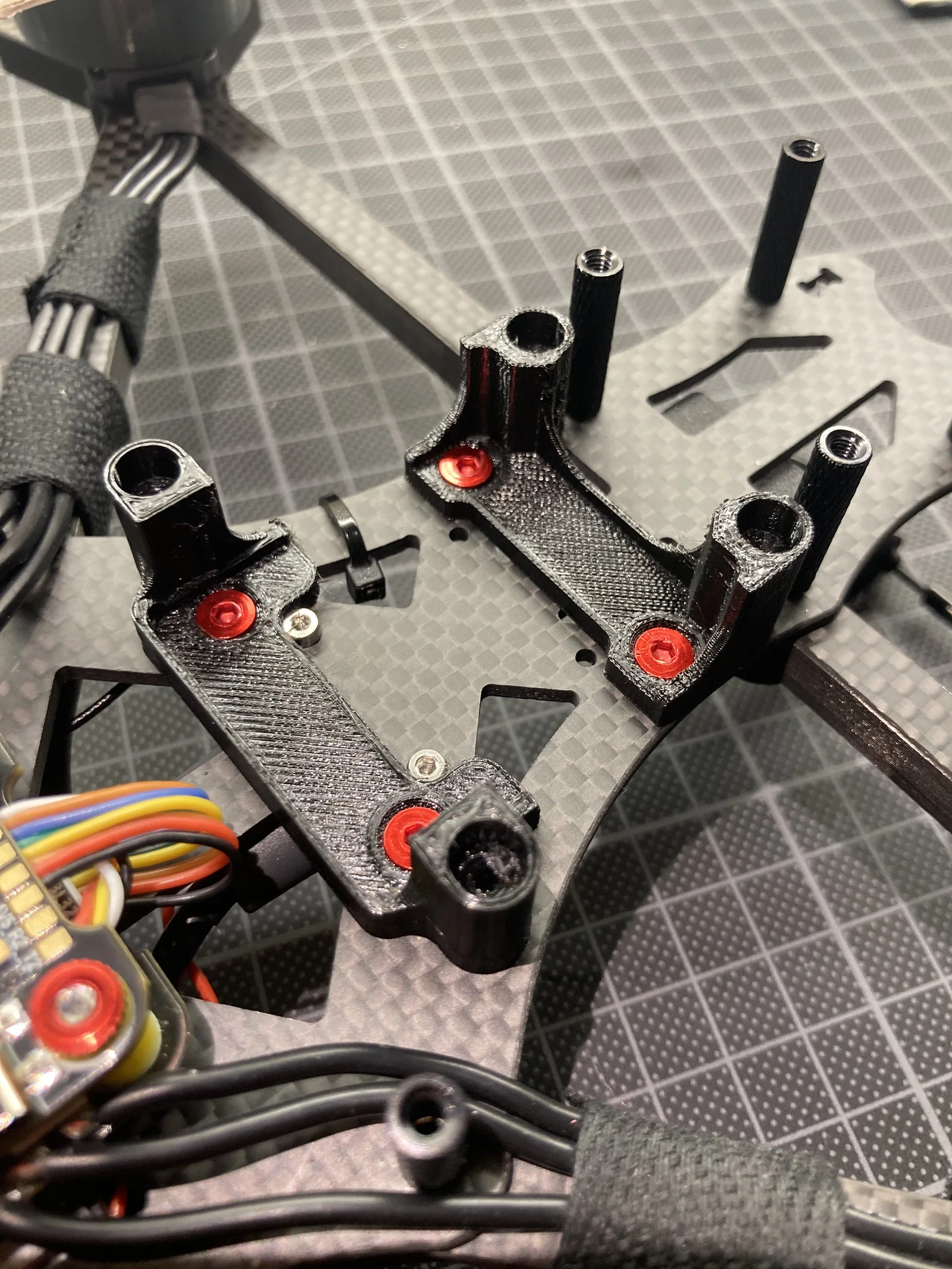

1. Lắp ê-cu khóa (M2 locknuts) ở mặt dưới của bản in BACK và FRONT
2. Lắp 2 bản in BACK và FRONT lên chuẩn 30 x 30mm trên AOS 7 bằng 4x ốc đầu chìm (countersunk) (8mm hoặc dài hơn) kèm M3 locknuts
3. Đưa Air-Unit vào trong bracket
4. Lắp TOP-Plate bằng ốc M2 đầu chìm 18mm

Danh sách linh kiện/Cấu hình drone

• AOS7 Evo Frame

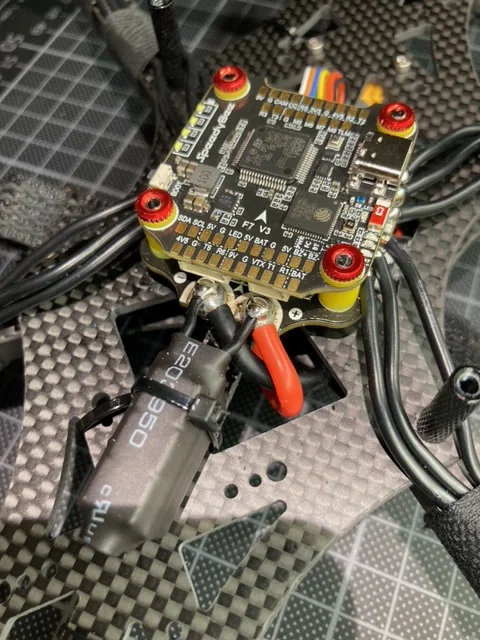

• SpeedyBee V7 V3 50A Stack (dây 14AWG)
• Pin 4600mAh (đầu XT60 và thiết kế để lắp dưới khung) hoặc pin li-ion 6S1P 8000mah
• DJI Airunit và DJI Goggles V2
• Motor Xing 2806.5, 1300KV
• BetaFPV SuperD ELRS 2.4 True Diversity Receiver và 2 anten Foxeer 2.4Ghz 155mm
• Tụ kèm FETtec Spike Absorber
• Iflight Anti Spark Filter (lắp giữa bottom plate và middle plate)
• GPS: Mateksys M10-5883
• AMASS XT60-L với 2x ốc M" 8mm và ê-cu M2.
• Vật tư để lắp bracket DJI Airunit: 4x ốc đầu chìm (8mm hoặc dài hơn) kèm M3 locknuts và 4x ốc M2 (18mm) đầu chìm kèm locknuts
• 2x dây SMA 90 độ sang MMCX (5cm)
• 2x anten long range SMA cho DJI Air Unit

Các bản in (Prints)

• DJI Airunit O2 Holder (ngàm 30 x 30, lỗ M3)
• ELRS Antennamounts cho anten Foxeer 155mm (bản thẳng và bản nghiêng)
• GPS Holder cho Matek M10-5883
• GPS Frame

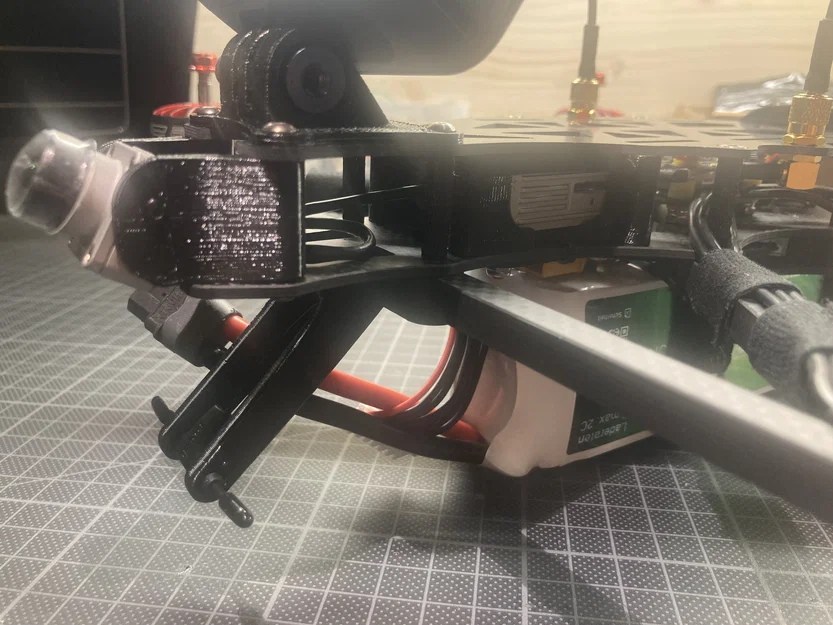

• 19mm FPV-Cameraholder

Cách in (How to Print)

• LƯU Ý: Máy in phải được calibrate kỹ vì fit rất khít!
• In GPS-Holder theo hướng úp xuống (upside down).
• In bằng TPU Filamentum Flexfill 98A trên Ender 3 S1.
• Quality: 0.2mm
• Nhiệt in: 230°C
• Tốc độ in: 30mm/s
• Infill: 20%
• Supports: Có
• Bên trong GPS-holder có một khe hở nhỏ. Nhớ gỡ sạch toàn bộ support material.
