Double Stack IKEA LACK Enclosure V2 (dùng được với MMU2s)

Đây là một bộ enclosure (tủ/khung bao máy in) đủ lớn để chứa Original Prusa i3 MK3s kèm MMU2s và 5 cuộn filament.

Bản này được remix từ .

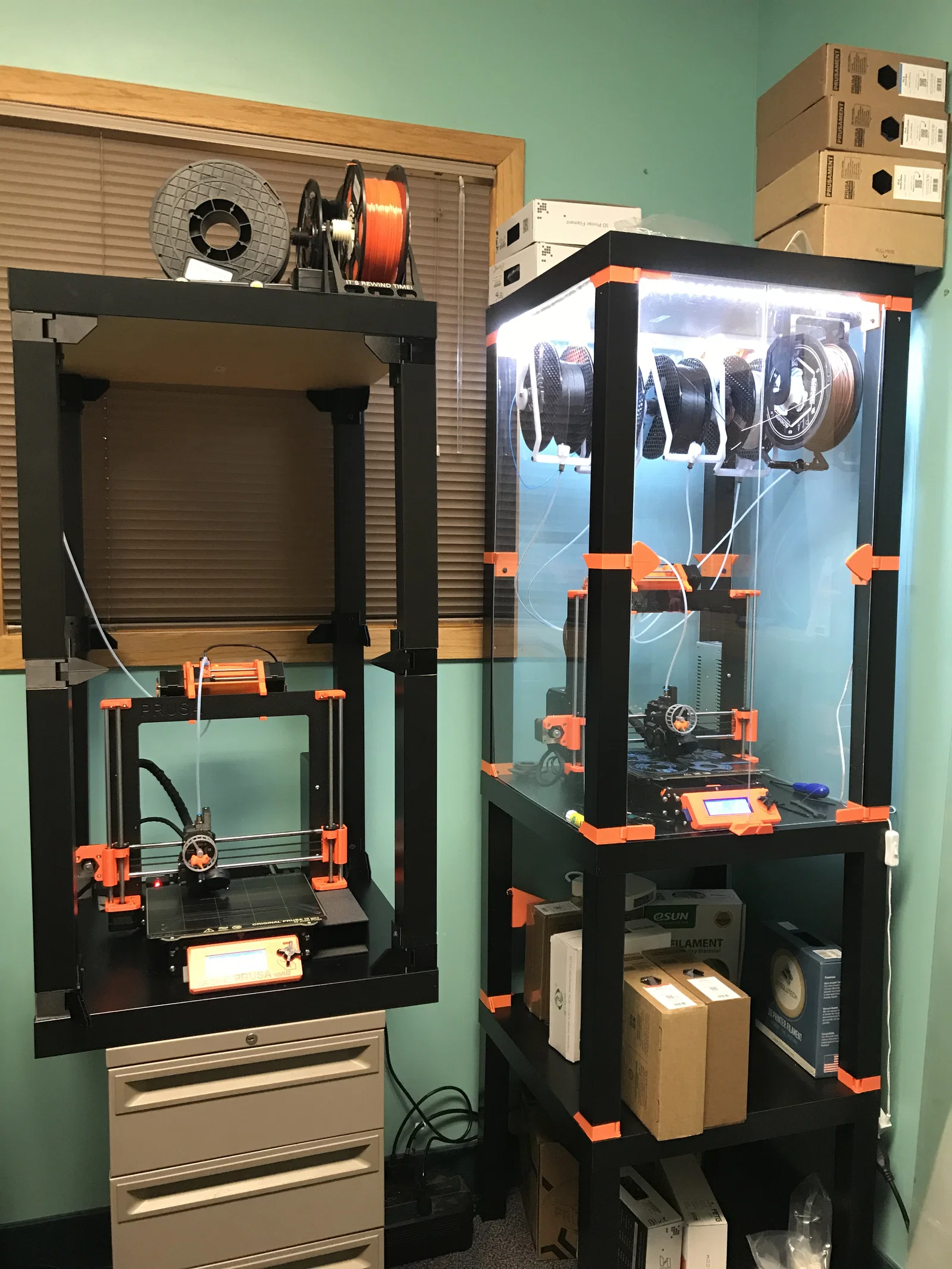

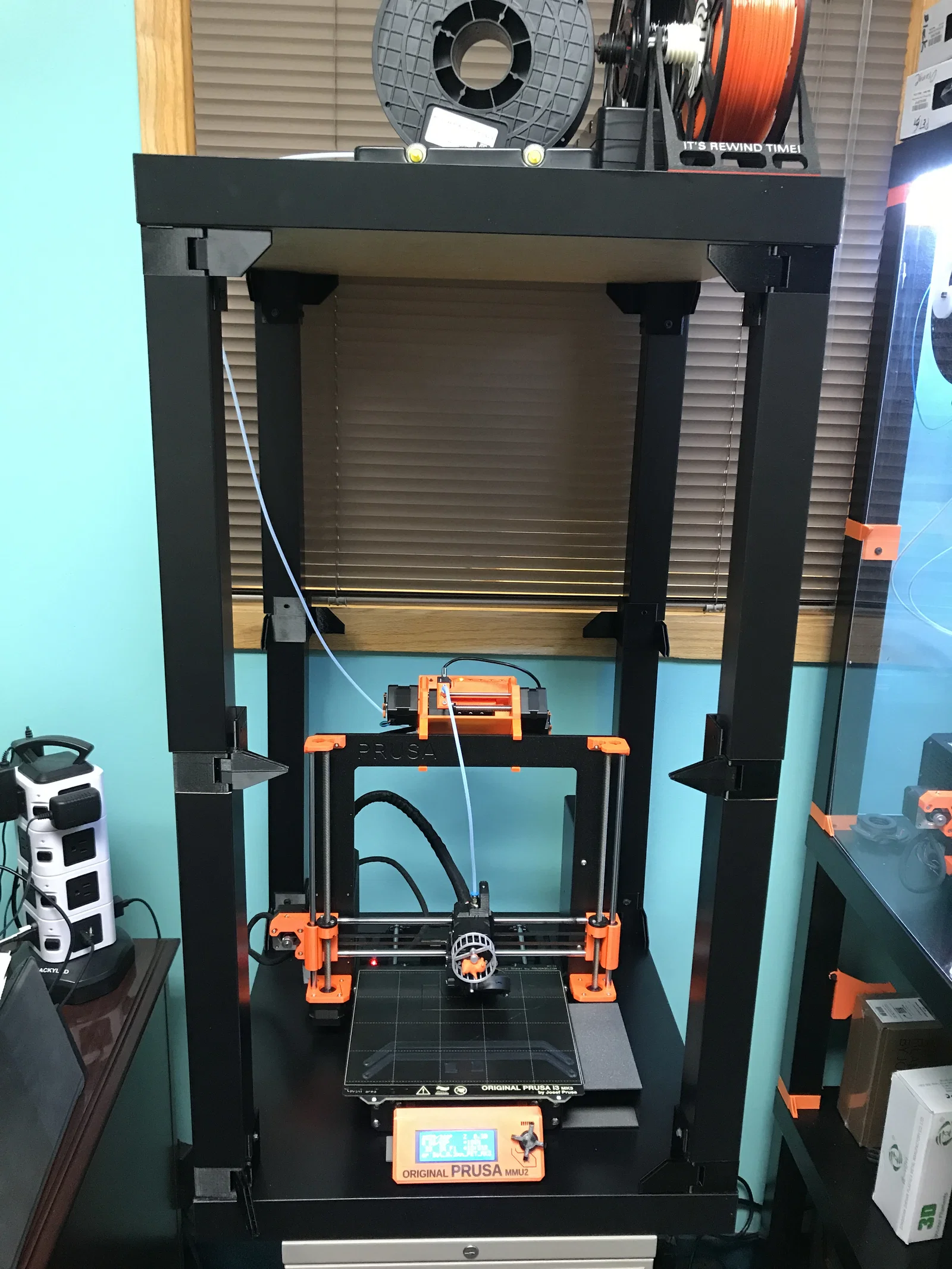

Phiên bản 1 bạn thấy cạnh bên trong hình có thể .

Giải thích hệ thống

Hướng dẫn in

Danh mục: 3D Printing Vì sao nên làm cái này?

Tiết kiệm thời gian, tiết kiệm chỗ và giúp làm khô filament

So với Prusa Enclosure V2 dạng single stack. Mình rất thích enclosure Prusa V2. Thích thiệt. Nhưng bản này có vài lợi thế...

Tiết kiệm không gian: Bộ filament buffer treo và các giá treo cuộn giúp tiết kiệm rất nhiều chỗ vì không phải bày tràn hết lên mặt bàn. Bạn vẫn có thể dùng mặt trên của enclosure để chứa đồ. Hoặc chồng thêm bàn và để đồ ở các kệ thấp hơn. Xem link Version 1 để coi hình.

Giữ nhiệt tốt: Do enclosure giữ lại phần lớn nhiệt. Lượng nhiệt đó được dùng để làm khô các cuộn ở trong enclosure. Nên nếu bạn đang in chỉ 1–2 loại filament, bạn có thể treo thêm vài cuộn nữa vào và để nó “tắm” nhiệt một lúc.

Các cuộn filament được che khỏi bụi và vẫn khô hơn trong enclosure trong vài giờ, kể cả sau khi tắt máy in.

Vì sao nên làm BẤT KỲ enclosure nào cho máy in?

Môi trường kín giúp việc in ổn định hơn rất nhiều. Gió lùa lạnh có thể đến từ cửa sổ, cửa ra vào, hệ thống sưởi/lạnh trung tâm, người đi ngang qua, hoặc thậm chí từ hơi thở của bạn khi đứng coi cái máy chạy. Gió lùa gây dao động nhiệt, dẫn tới nứt mẫu in, bám lớp kém (de-lamination) hoặc tệ nhất là bong khỏi bed. Enclosure sẽ giữ nhiệt độ xung quanh máy in ổn định để vận hành tin cậy. Điều này là CỰC KỲ cần thiết nếu bạn in các vật liệu giãn nở khi nóng và co lại khi nguội như ABS và Nylon.

Mùi và phần lớn khói/fume sẽ được giữ lại trong quá trình in.

Giảm bụi bám lên print bed và lên cuộn.

Nhìn gọn và giữ mọi thứ đúng chỗ. Máy in đặt trong nhà rất dễ thành “cái gai con mắt” khi filament, hộp, dụng cụ, ống PTFE và dây nhợ bày lung tung.

Cũng có thể giúp giảm âm thanh/tiếng ồn phát ra từ máy in.

Nói thiệt: Lý do THẬT sự bạn muốn làm cái này là để… có cái mà khoe.

Nó cũng giúp làm khô filament và gói hút ẩm (desiccant).

Vật liệu cần có

Phần không in được (Non Printable Parts)

2X hoặc nhiều hơn bàn Ikea LACK.
3X tấm Plexi Glass dày 3mm, rộng 440 mm, cao 910 mm (cảm ơn IBNobody đã chỉnh lại thông số)
2X tấm Plexi Glass dày 3mm, rộng 220 mm, cao 905 mm

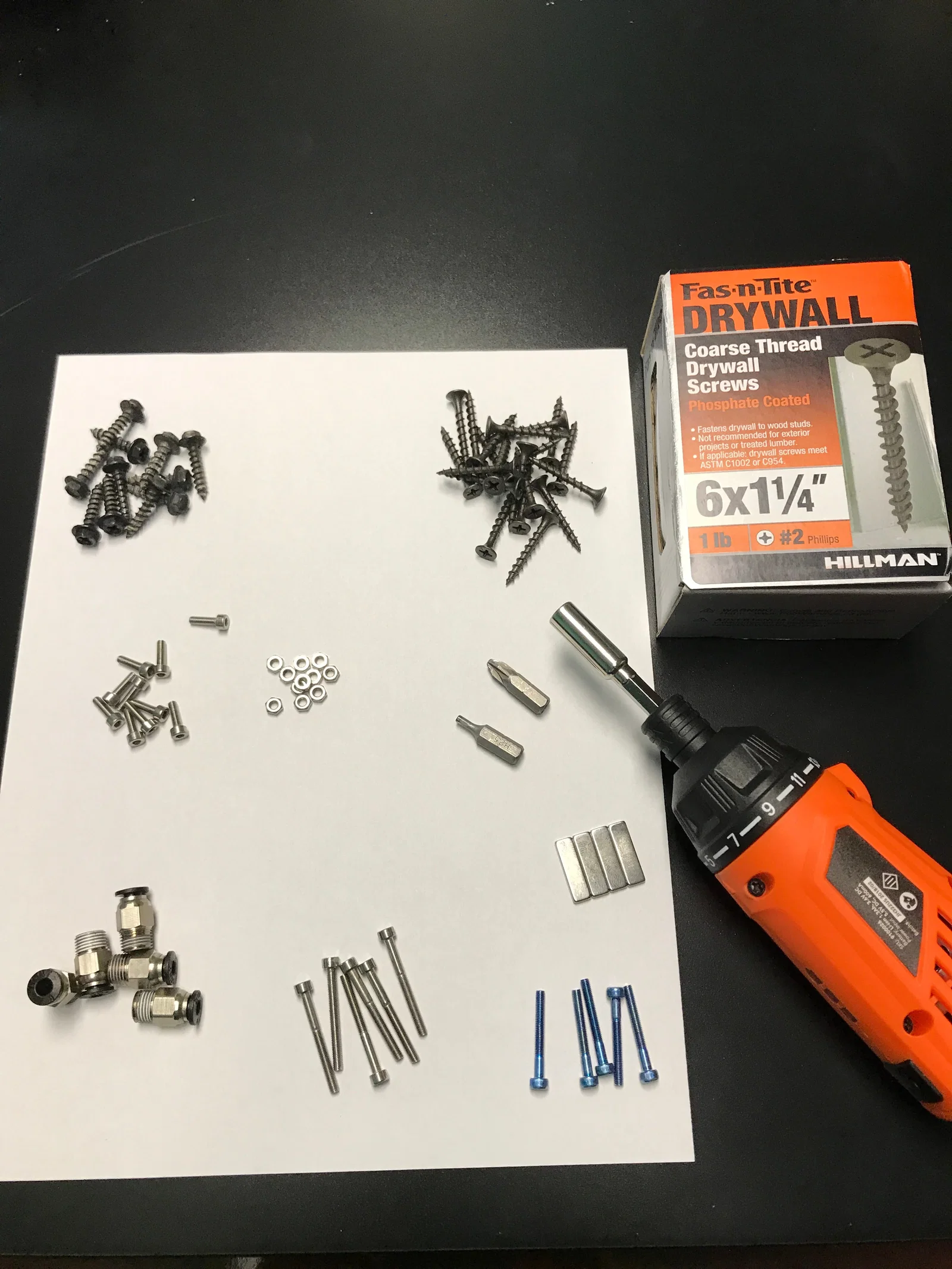

Ốc/vít: 24X vít đầu dù (hoặc đầu lục giác) (5x20mm)
8X vít drywall ren thưa (6x1 1/4 inch)
6X M3x30 mm (cho bản lề)
4-12X nam châm neodymium, 20X6X2 mm (mình dùng 4 cái chỉ ở bản lề giữa)

.

Phần in được (Printable Parts)

Hầu hết các part này do .

1X bộ bản lề (hinges):

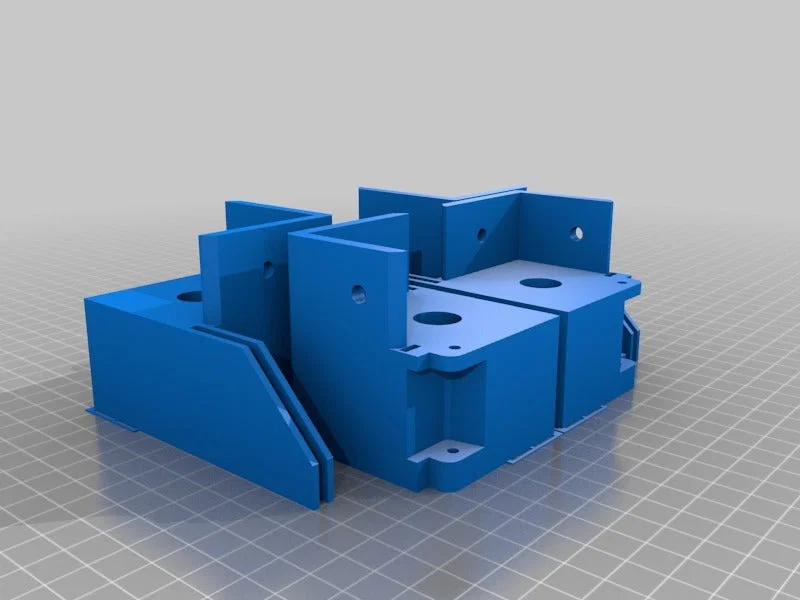

3X bộ góc (corner sets): Bạn cần in 3 bộ góc, nhưng được quyền chọn số lượng mỗi loại. Khác nhau ở chỗ: có 1 loại có lỗ và rãnh dẫn cho dây nguồn. Nên đa số sẽ muốn in 1 bộ có rãnh dây và 2 bộ không có.

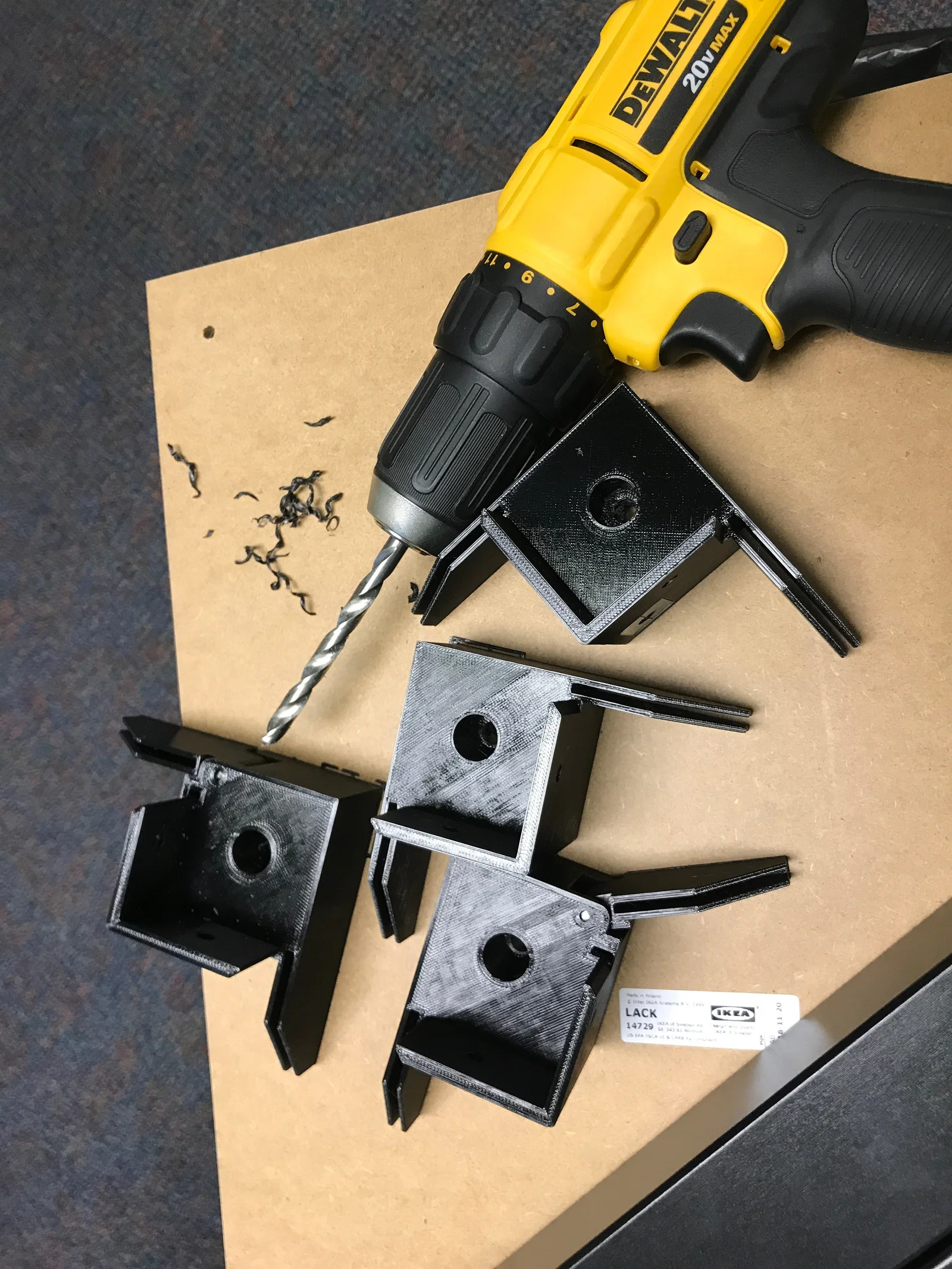

LƯU Ý: Mình cần nhờ chỗ này một chút. Hóa ra các góc dùng cho tầng trên cần khoét lỗ rộng hơn chút. Mình phải khoét bằng mũi khoan 9/32 inch. Nếu ai có thể chỉnh STL Mesh files giúp mình thì mình biết ơn lắm. Mình rành CAD hơn là mesh mixer.

Mình “có thể” sau này muốn đi thêm dây vào enclosure cho LED… nên mình sẽ in 3 bộ có rãnh dẫn dây: 2 cái cho hai góc sau phía dưới, và 1 cái cho góc sau bên phải phía trên.

Thiết lập in (Print Settings)

Mình dùng: Support chỉ ở khu vực bản lề.
10% infill.
PETG (PLA theo mình thì giòn quá cho bản lề và nam châm. [Ý kiến cá nhân])
2 perimeters quanh các chi tiết góc phía sau
4 perimeters quanh các góc phía trước và bản lề.

Mình khuyên thật là nên dùng Prusa Slicer. Mình đã set sẵn support enforcers và Negative Volumes rồi. Nghĩa là slicer sẽ khoan rộng lỗ trung tâm cho bạn một chút.

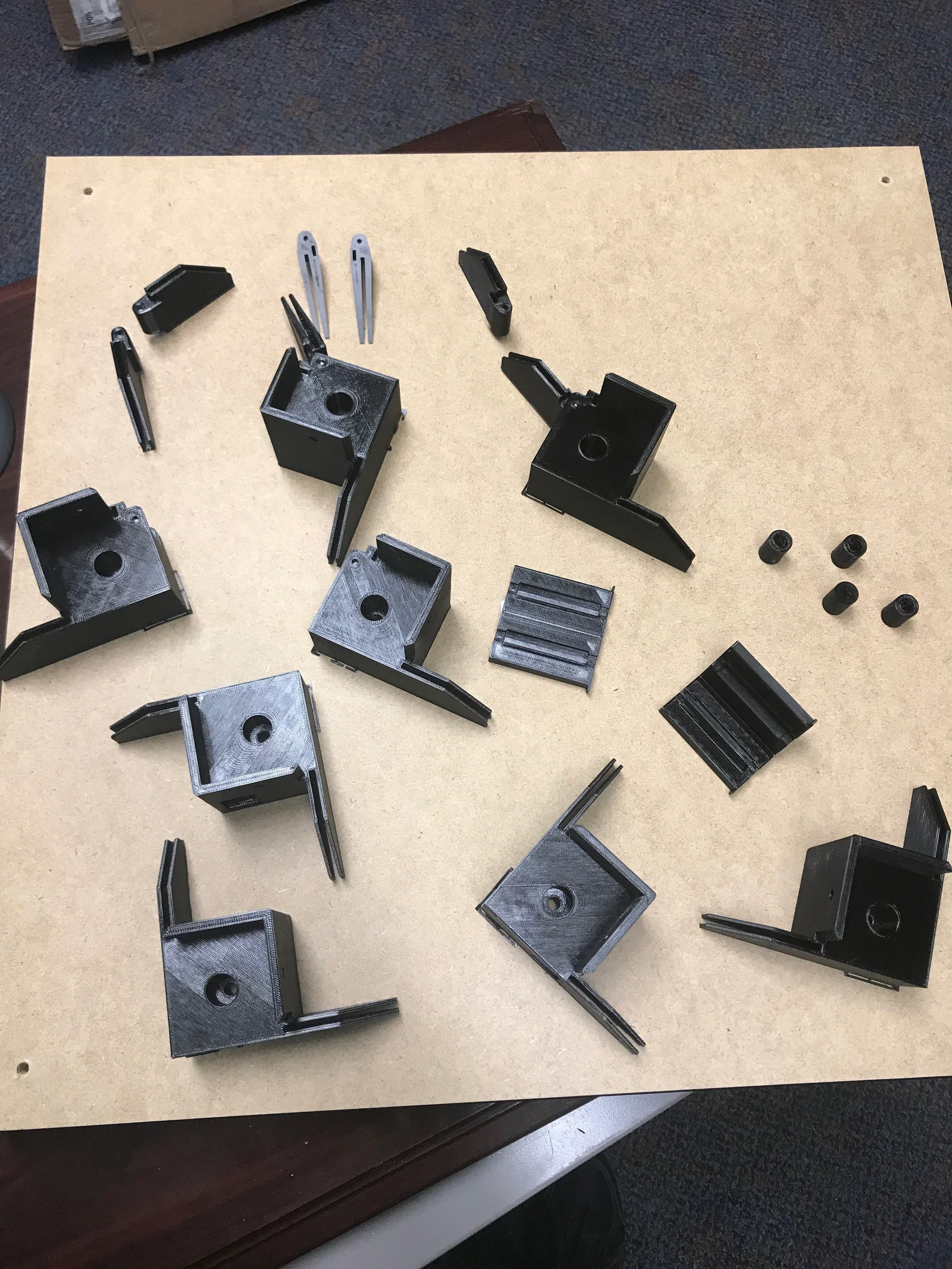

Tất cả part đã in (trừ một bộ góc)

Hướng dẫn lắp ráp (Enclosure)

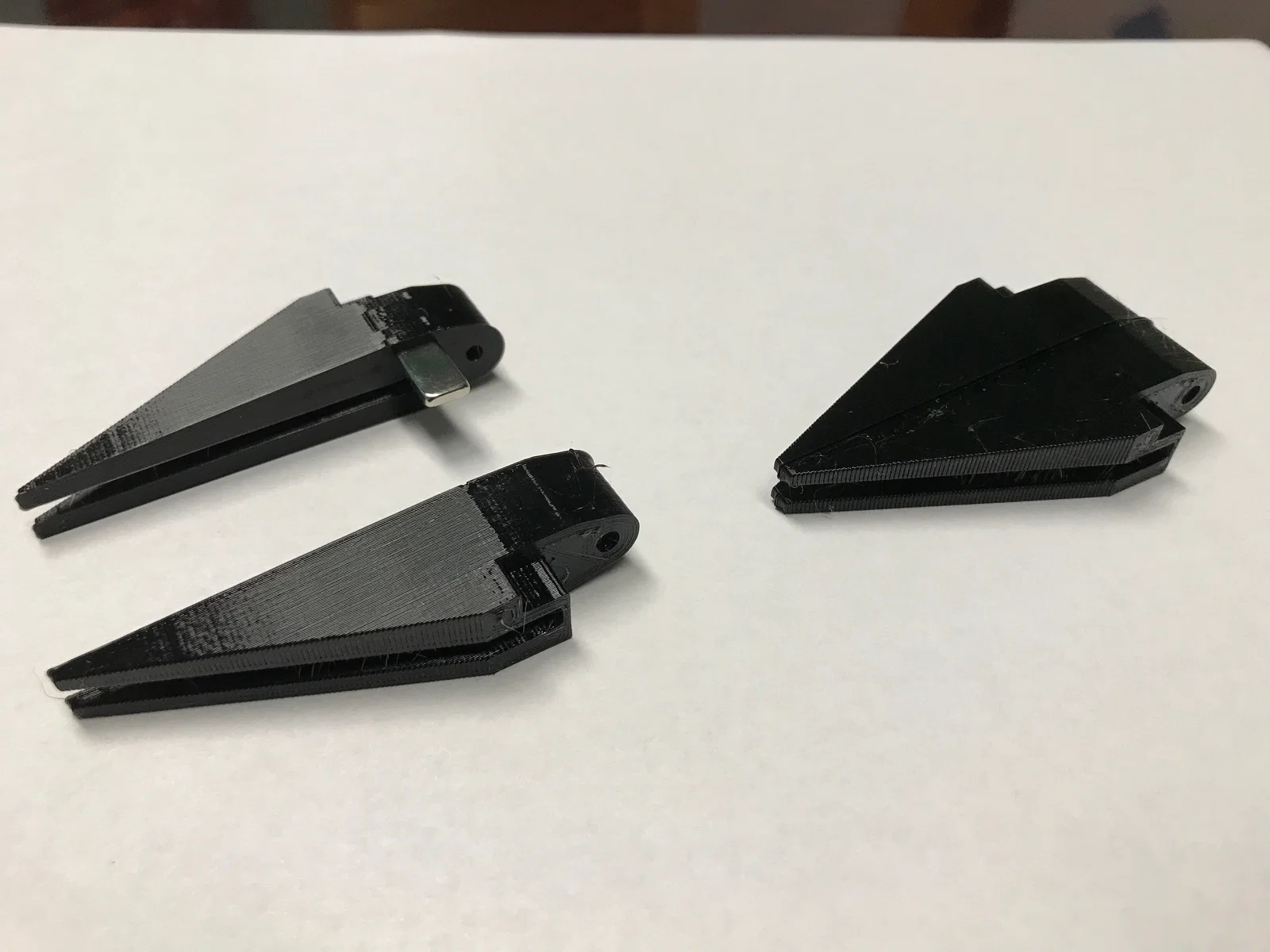

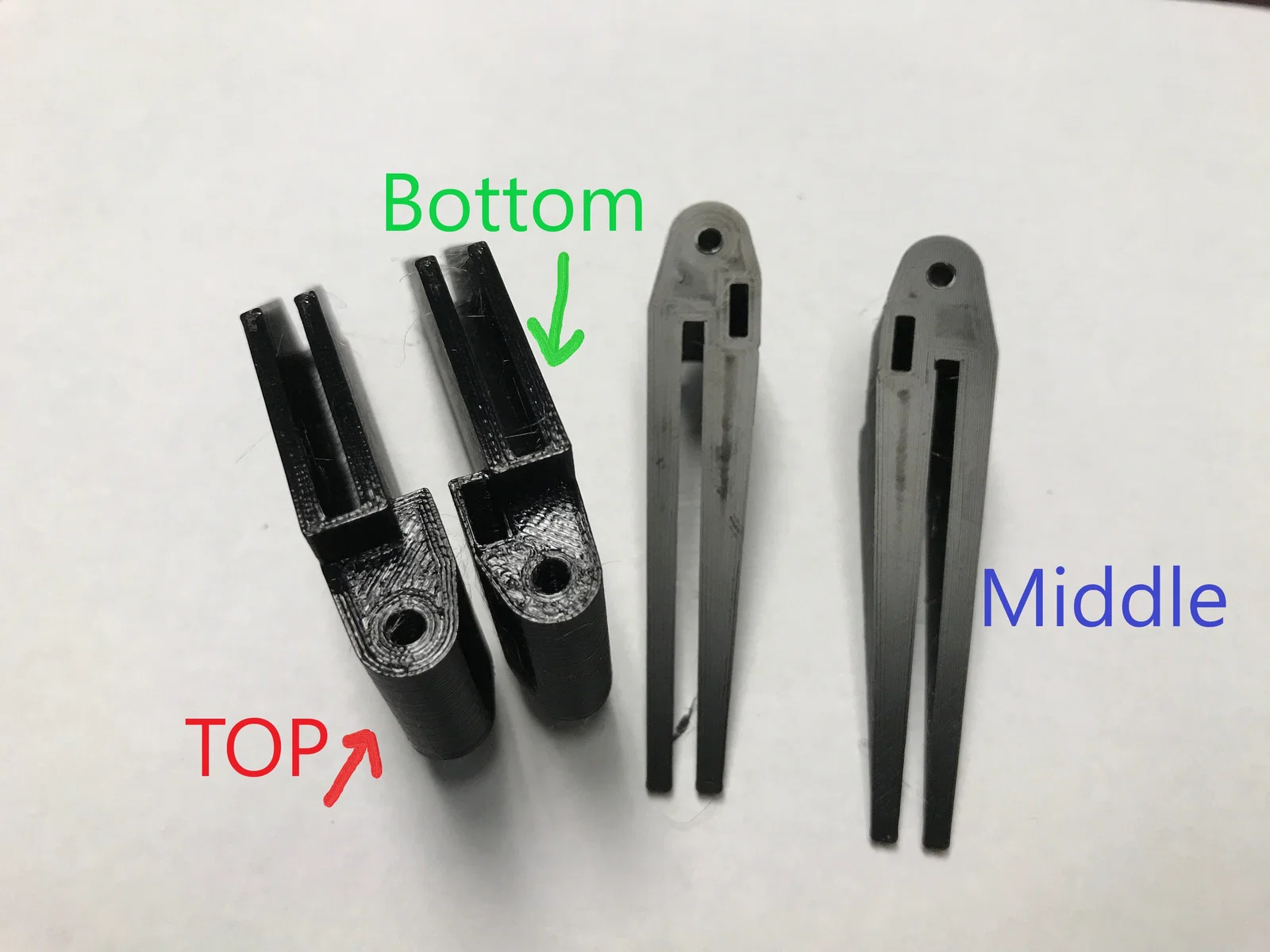

Nhận biết các loại bản lề (Hinge Types)

Bạn sẽ có 3 bộ bản lề hoạt động: bộ dưới, bộ giữa và bộ trên. Bắt đầu bằng việc phân biệt 3 loại bản lề.

Bản lề dưới: phần đáy dài, phẳng, đặc; các khe gắn nam châm hướng lên trên.
Bản lề trên: có khe gắn nam châm cùng phía với phần đáy dài, phẳng.
Bản lề giữa: in thành 2 mảnh, ghép lại thành 1 bản lề.

Lắp bản lề trên & dưới vào chi tiết góc

Lắp bản lề dưới trước. Ép bản lề vào chi tiết góc. Có bản lề trái/phải tương ứng với góc trái/phải. Nhớ lấy đúng bộ như hình. Dùng vít 3M x 30mm để giữ lại. Vặn vít vào nhựa một chút để ren tự bám (đừng siết quá tay làm tuôn ren).

Giờ lắp bản lề trên y như vậy.

(Tùy chọn) Bạn có thể gắn nam châm cho các bộ này nếu muốn. Mình chỉ gắn nam châm cho bộ giữa.

Lắp bản lề giữa vào chi tiết góc

Nhét nam châm vào một nửa của bản lề giữa. Sau đó ép nửa còn lại lại với nhau để nam châm nằm kín bên trong. Rồi gắn cụm bản lề đã ráp vào chi tiết góc. Dùng vít 3M x 30 mm để giữ bản lề. Nhét vít từ phía dưới như lúc trước. Giờ nhét thêm một nam châm vào chi tiết góc. Đảm bảo hai nam châm hút nhau.

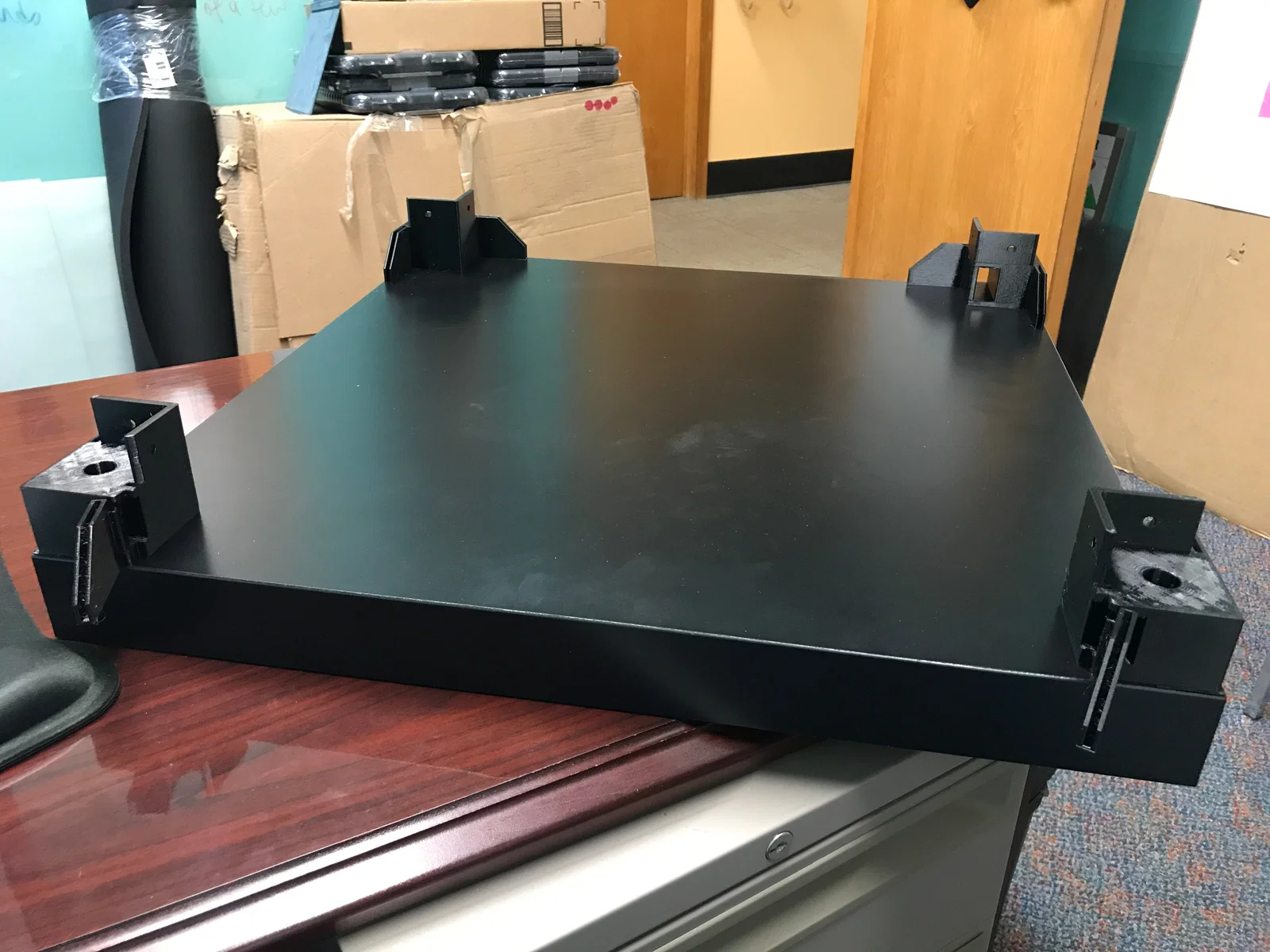

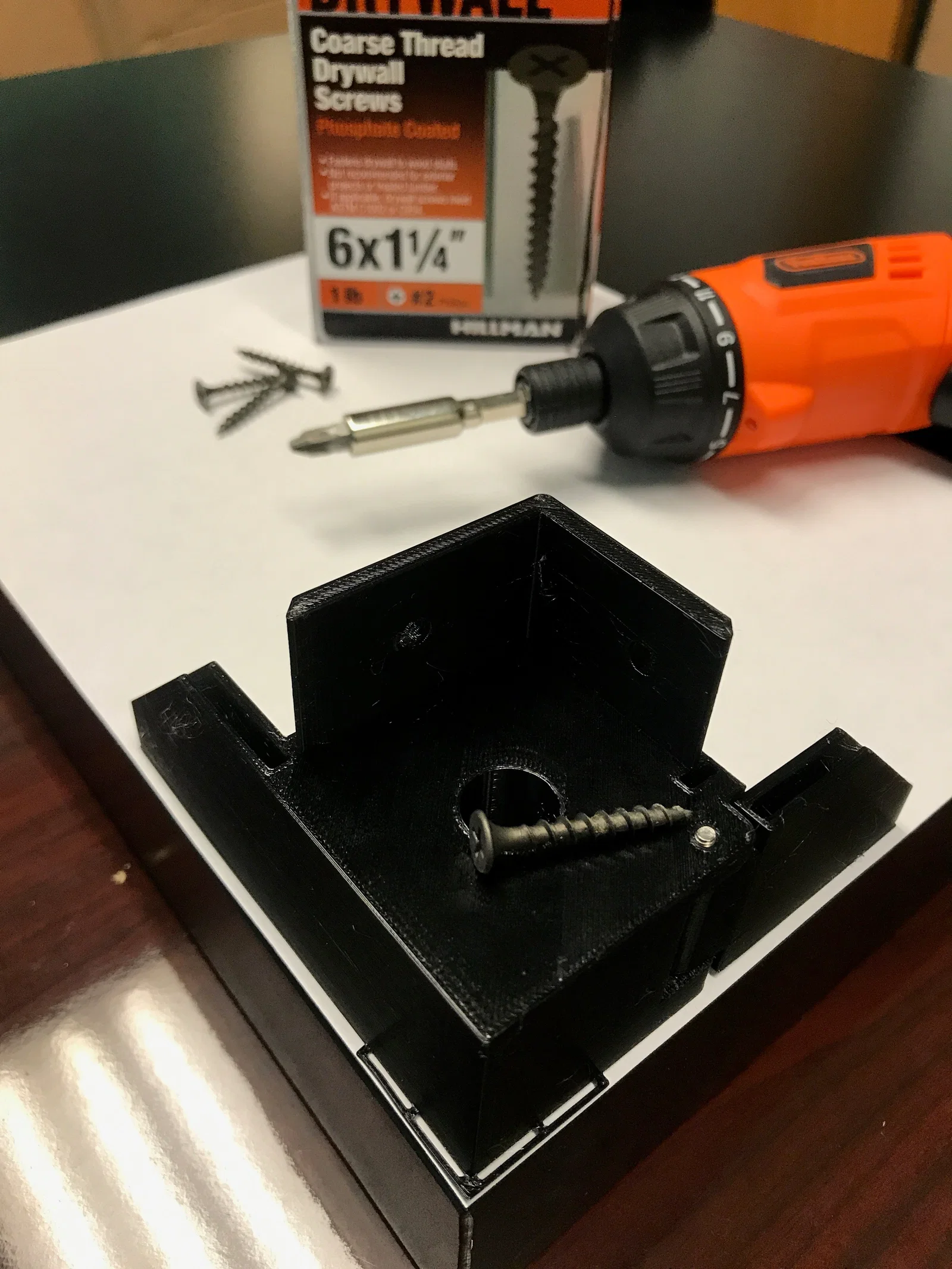

Gắn 4 góc dưới lên mặt bàn dưới

Đặt 4 chi tiết góc dưới lên trên mặt bàn Ikea LACK dưới. Lưu ý cả 4 góc đều có các “tai” nhỏ để canh đúng vị trí theo góc bàn, như hình tiếp theo. Góc sau bên phải nên là loại có lỗ lớn để luồn dây nguồn. (Tùy chọn: cả hai góc sau đều có thể dùng loại có lỗ dẫn dây lớn.)

Khi bạn chắc chắn đã đặt đúng chi tiết đúng vị trí, vặn một con vít dài vào lỗ giữa để khóa cố định.

Lắp chân dưới

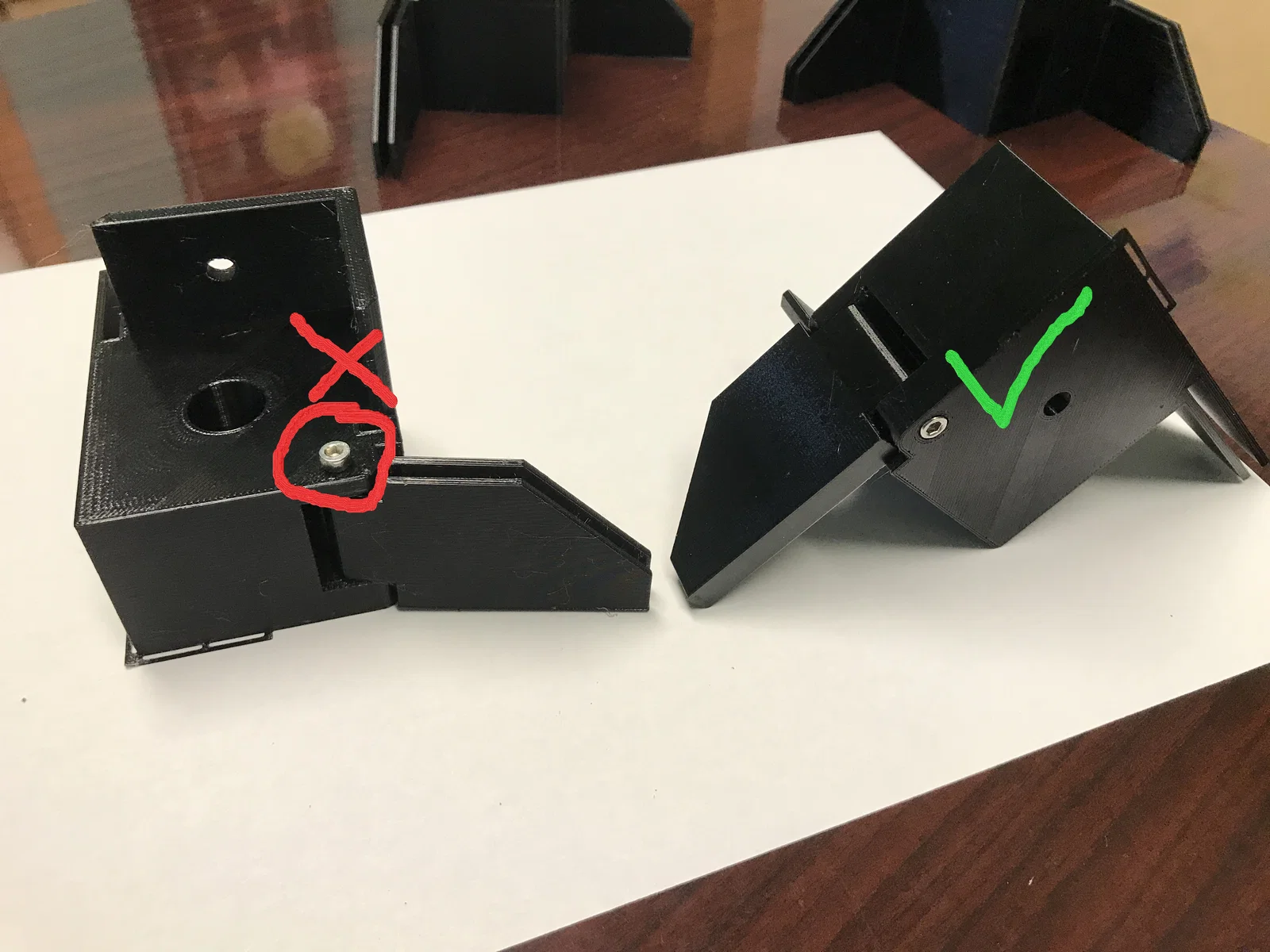

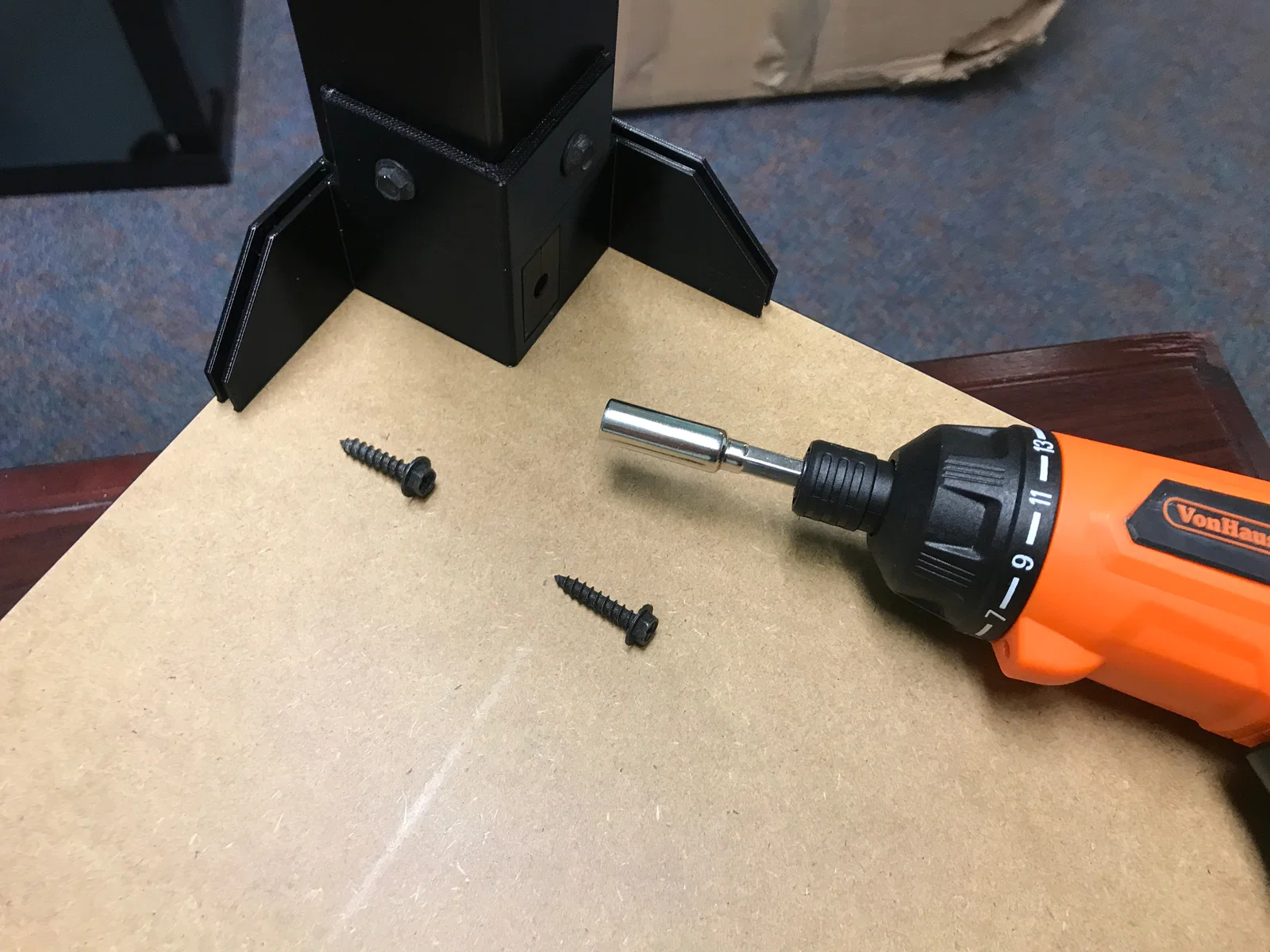

Đặt chân bàn lên trên các chi tiết góc, với lỗ dẫn vít lớn hướng xuống (lỗ này chắc hơi to nên vít của bạn có thể không bám tốt, nên mình giấu nó xuống dưới). Bắt vài con vít đầu dù hoặc đầu lục giác xuyên qua hông của chi tiết góc vào hông chân bàn.

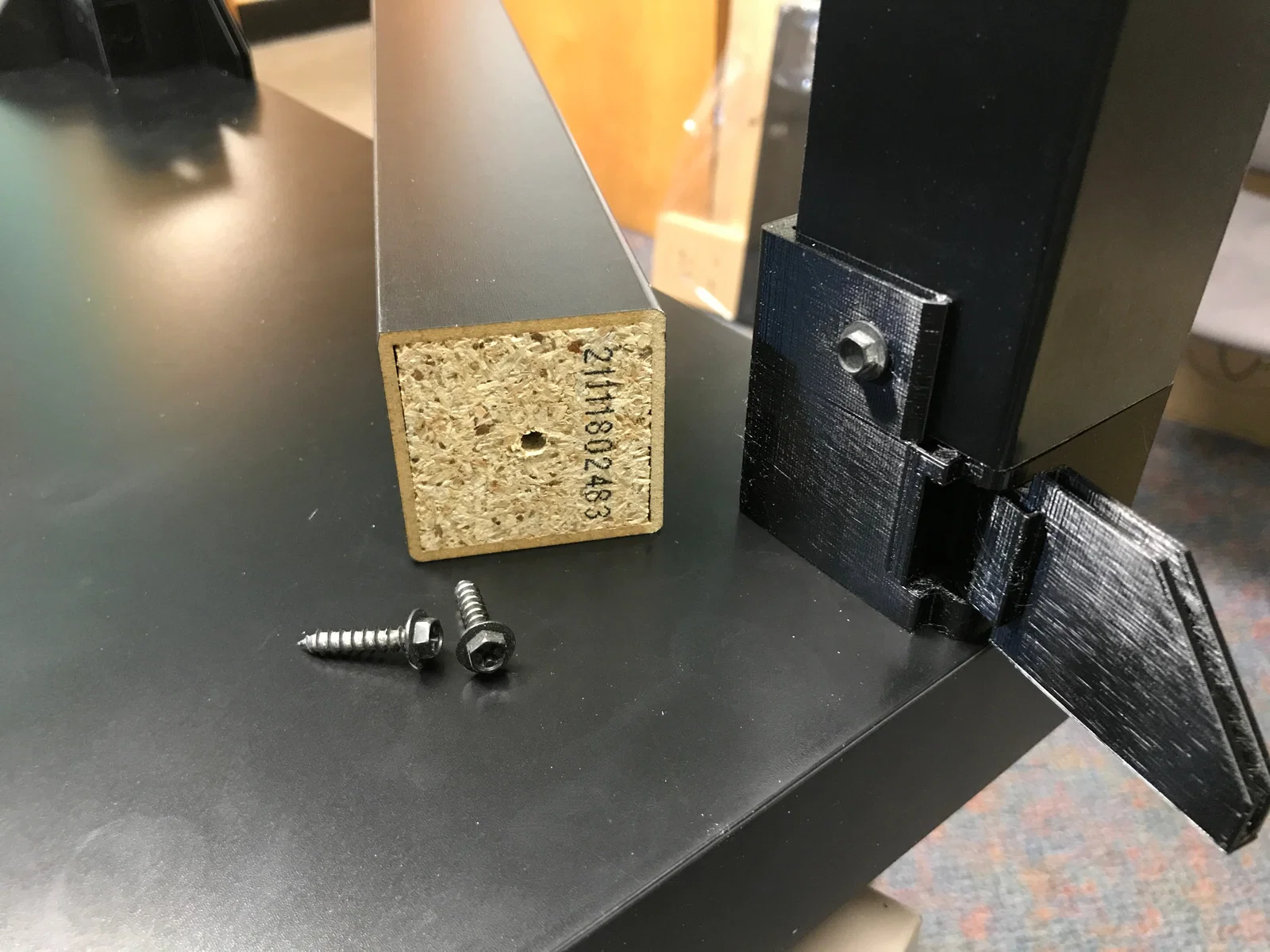

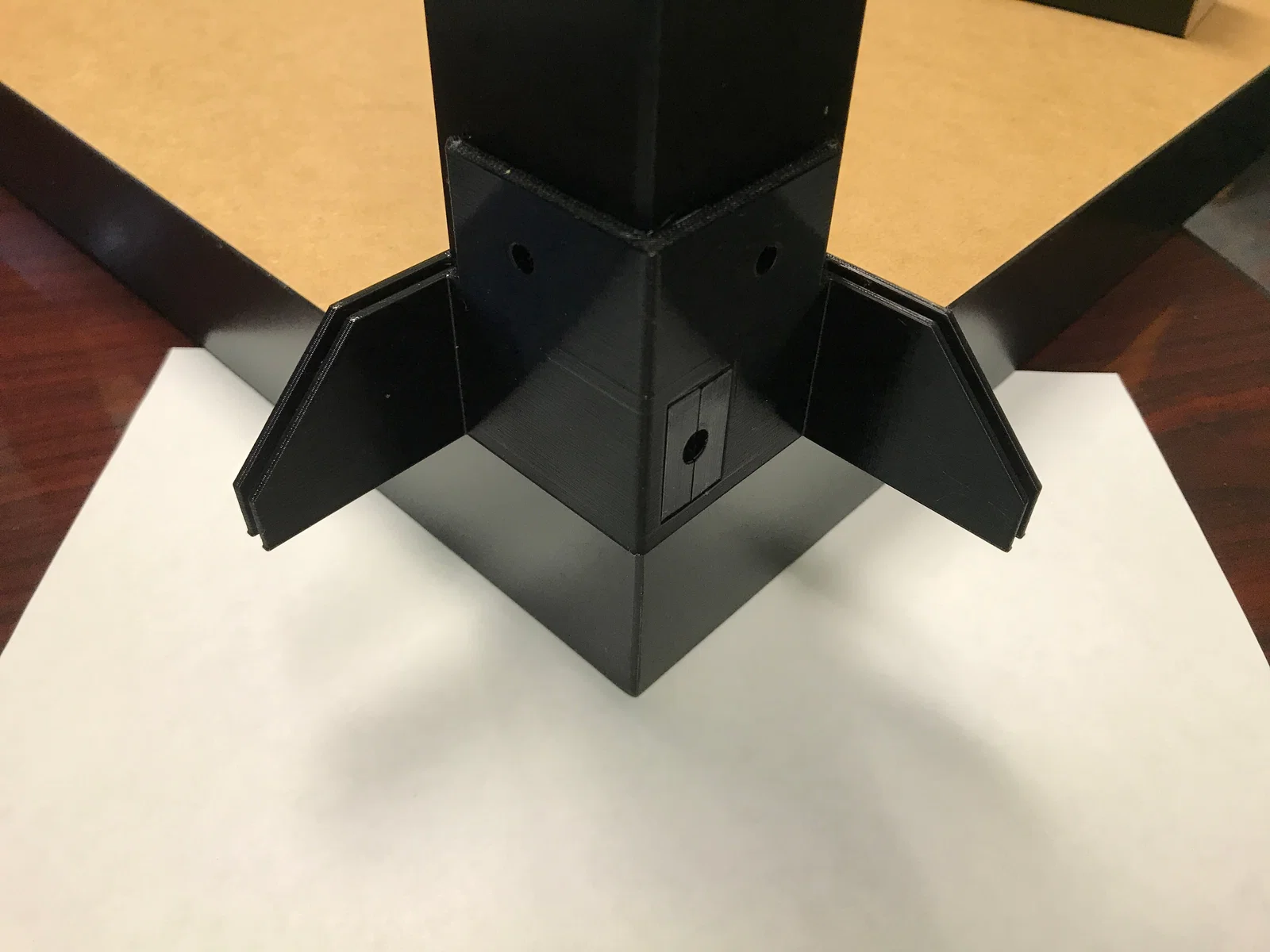

Chân dưới với lỗ dẫn vít hướng xuống

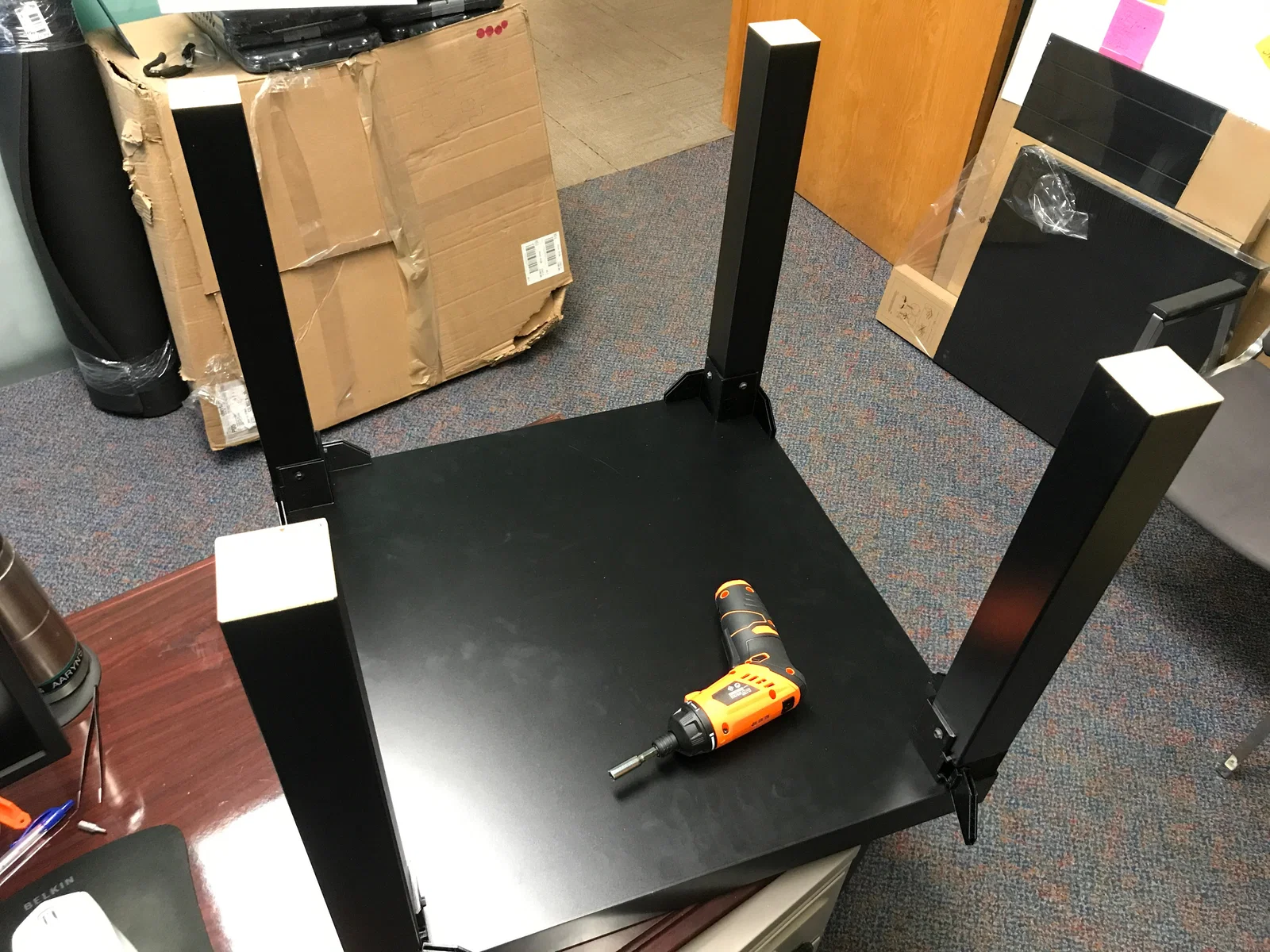

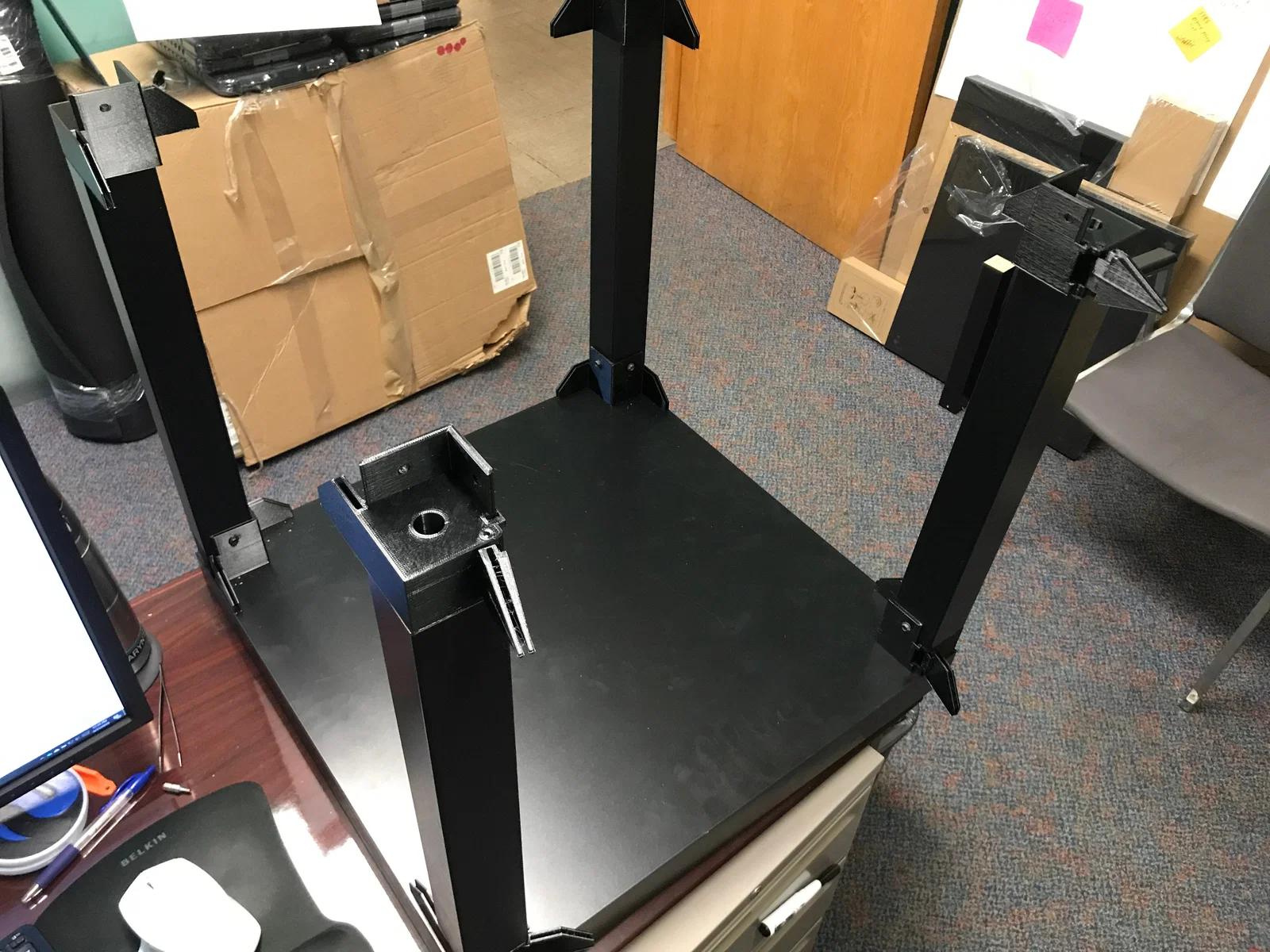

Chân dưới đã lắp xong

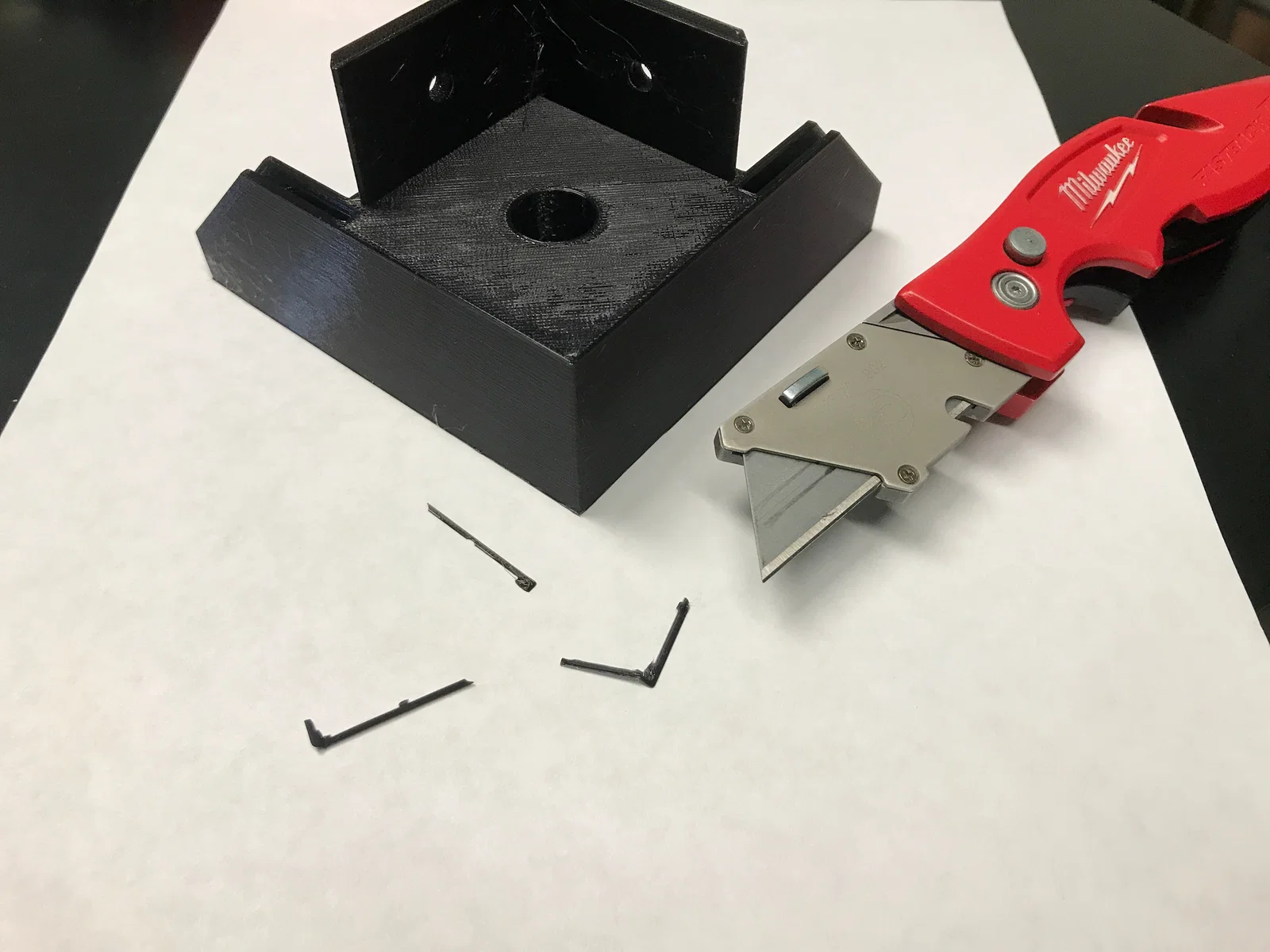

Cắt bỏ spacer. Bộ góc ở giữa không cần spacer.

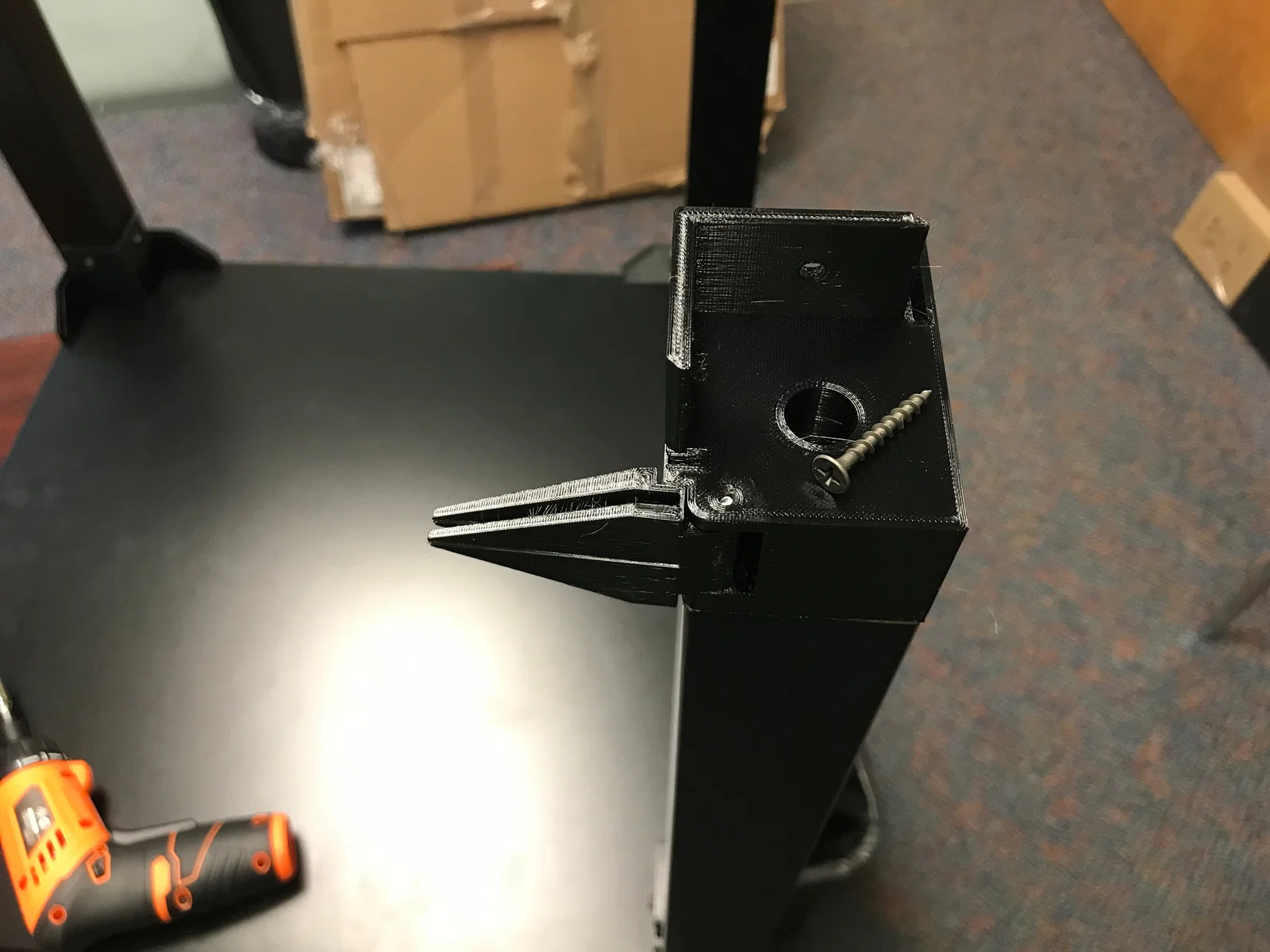

Gắn bộ góc giữa

Lấy các chi tiết góc giữa và bắt vít cố định lên trên đầu chân bằng vít dài. Mình dùng vít drywall.

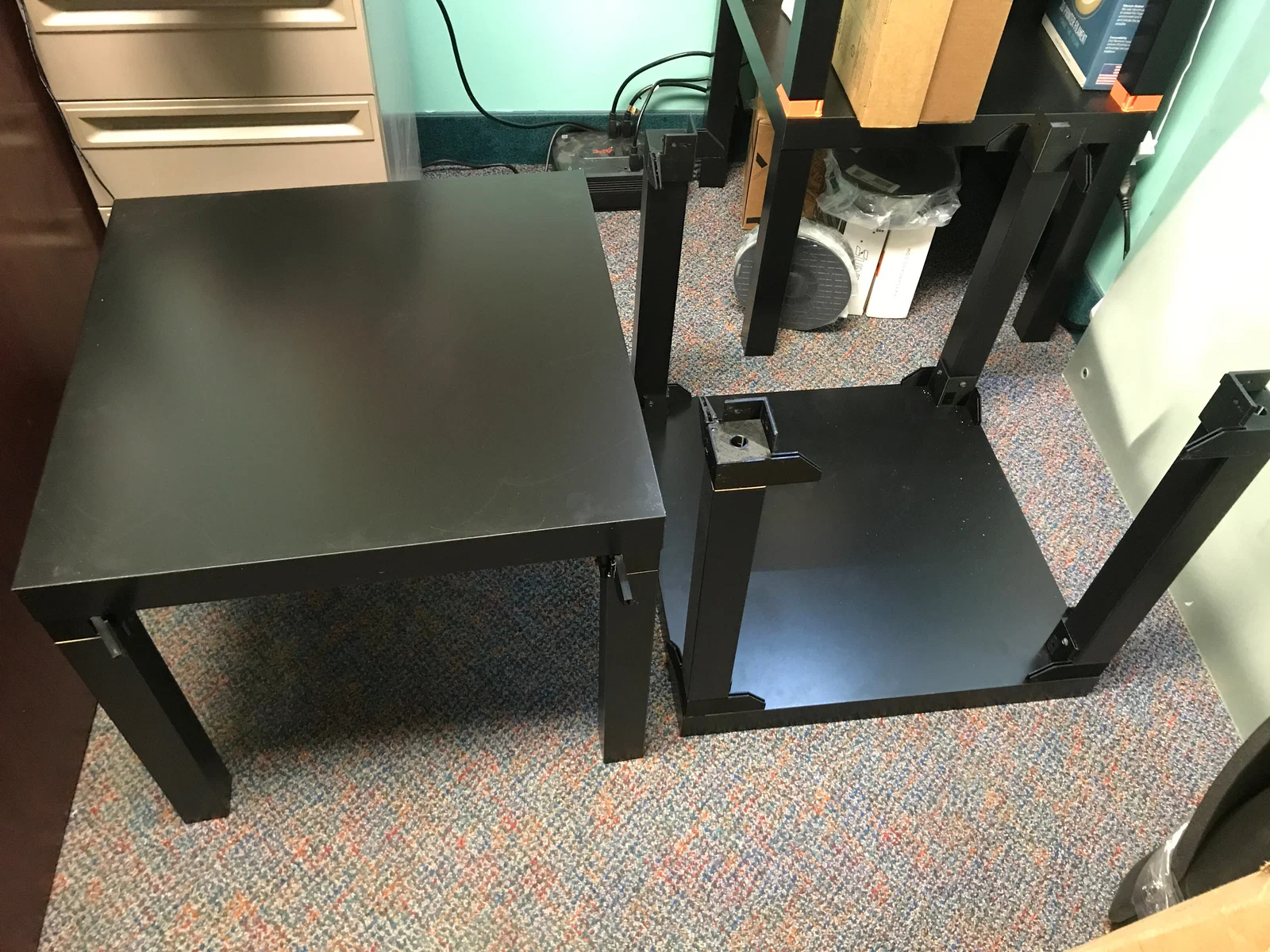

Lắp nửa trên

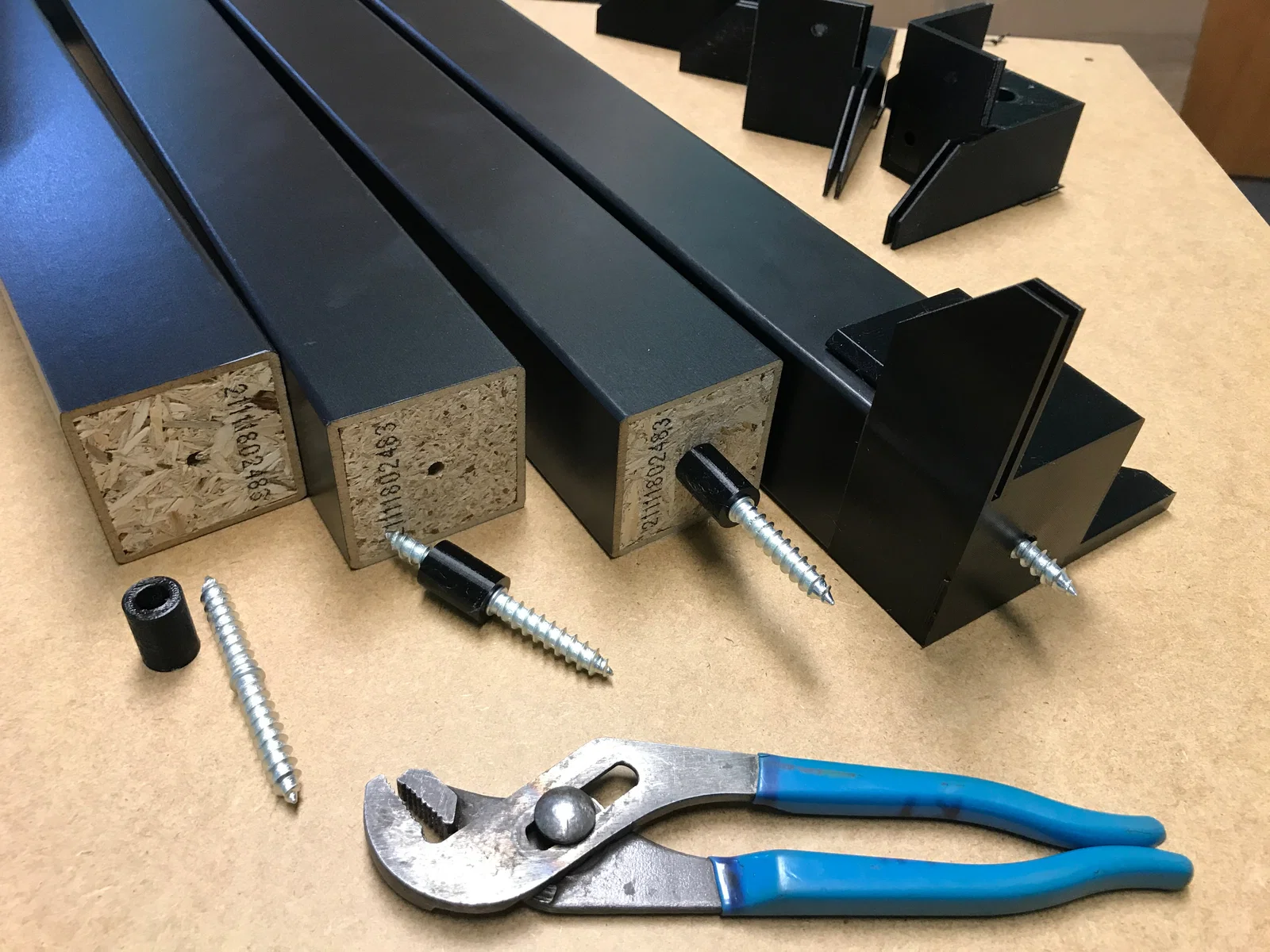

Dùng các con vít hai đầu ren (double threaded screws) đi kèm bàn Ikea LACK. Xỏ một spacer vít vào vít rồi dùng kềm vặn vít vào đỉnh của một chân bàn rời. Sau đó xỏ chi tiết góc vào đầu chân bàn sao cho vít thò ra ngoài.

CHƯA bắt vít vào hông chân lúc này. Đợi tới khi xong bước kế.

Gắn các chi tiết góc vào chân trên

Tạm dừng một chút để gửi lời cảm ơn đặc biệt tới @xmucio_1699300. Trước đây tụi mình phải khoan rộng lỗ một chút để vừa. xmucio đã cung cấp phiên bản chi tiết góc đã chỉnh sửa để bỏ qua bước đó. CẢM ƠN NHIỀU!!!

Xoay cả cụm chân để vặn vít vào đáy mặt bàn trên. Khi bạn vặn vít lớn của chân vào, nó sẽ siết sát vào mặt bàn ở một thời điểm. Bạn có thể thấy chi tiết góc cần canh lại vị trí. Nếu vậy thì tháo chân ra, chỉnh lại chi tiết góc rồi gắn chân lại. Lặp lại cho các chân còn lại.

Khi cả 4 chân đã vào đúng vị trí và các chi tiết góc đã quay đúng hướng, lúc đó bạn mới bắt vít vào hông chân để cố định chân vào chi tiết góc.

Chân đã được bắt vít cố định

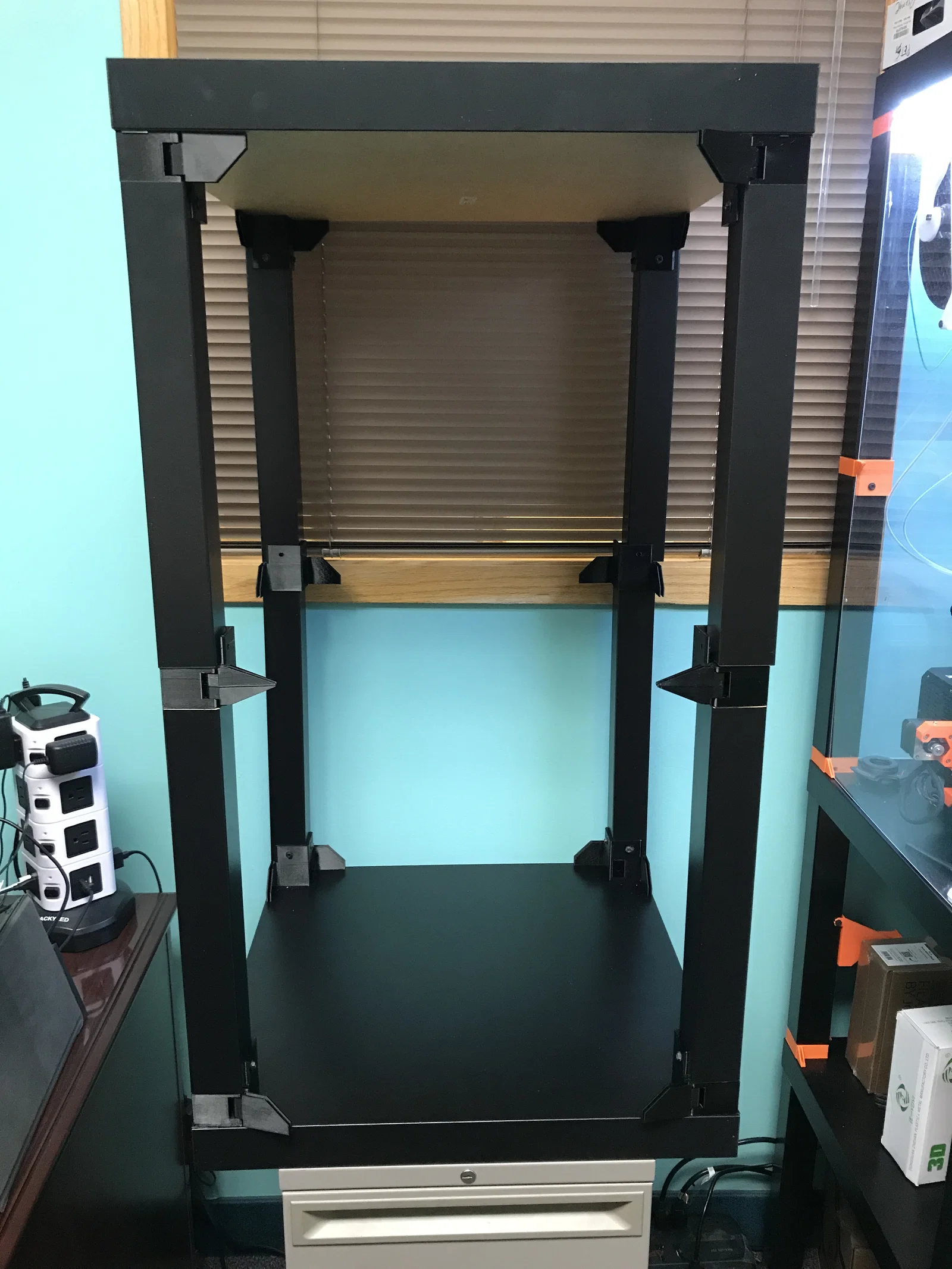

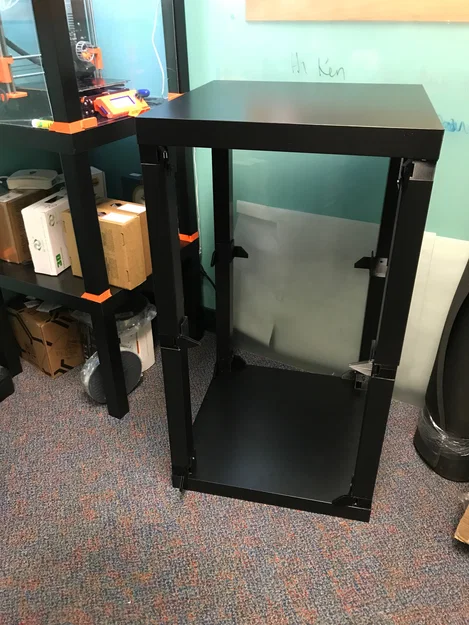

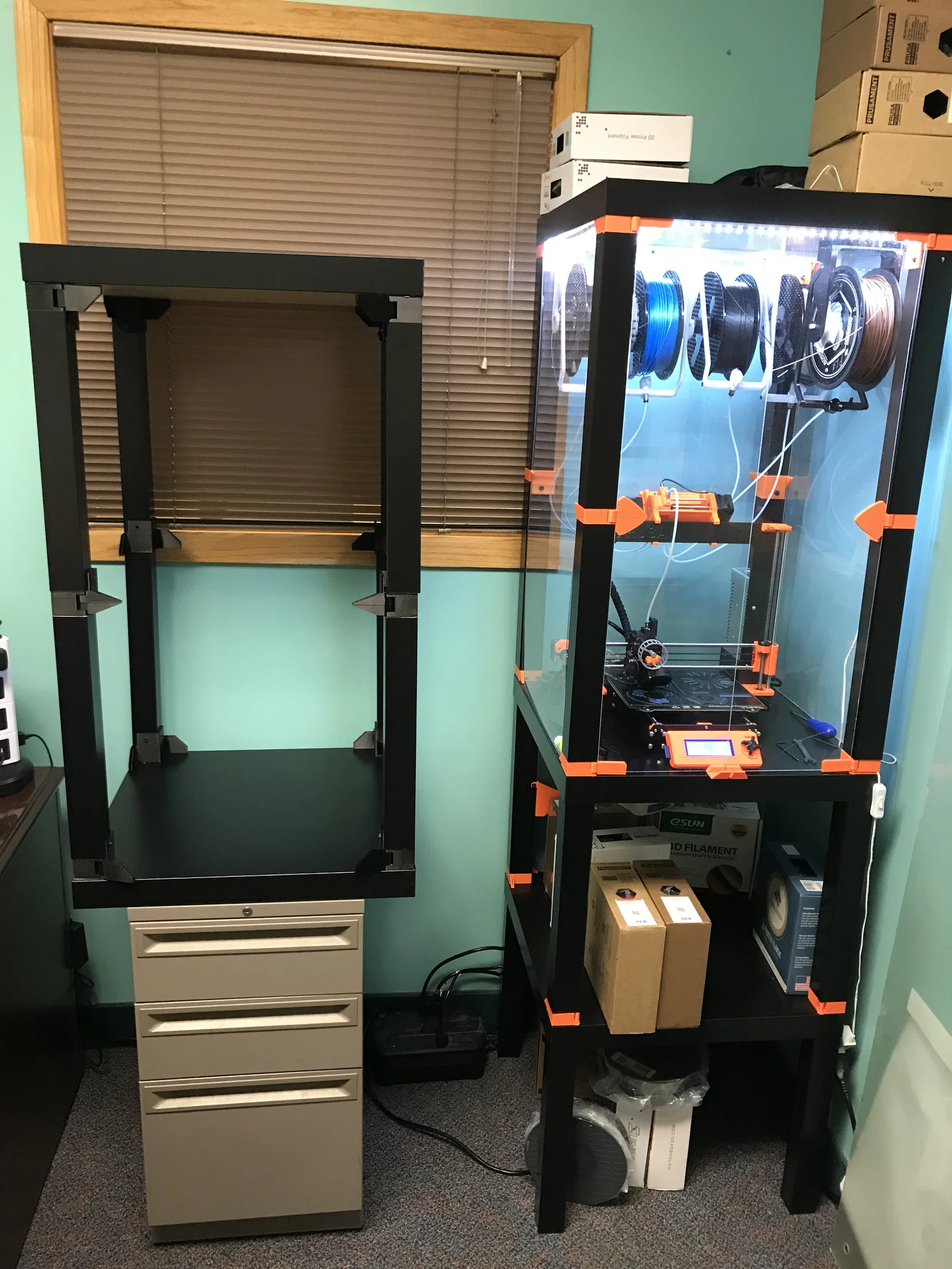

Nửa trên và nửa dưới của enclosure mới

Lắp ráp enclosure

Trước khi nhét Plexi Glass... đặt mặt bàn trên sao cho chân của nó nằm trong các rãnh (notches) của bộ góc giữa.
Giờ bạn nhét 3 tấm Plexi Glass lớn làm vách hông và vách sau. Plexi glass có độ dẻo nên có thể uốn nhẹ để vào đúng vị trí. Bắt đầu bằng cách trượt xuống qua các rãnh giữa trước, rồi vào các rãnh dưới. Vì mặt bàn trên chưa được bắt cố định, bạn có thể nhấc nhẹ mặt bàn trên để đưa góc trên của tấm plexi vào rãnh.

Giờ bắt vít xuyên qua các lỗ trên bộ góc giữa vào chân để khóa cố định.

Plexi glass làm cửa chỉ cần trượt vào bản lề.

Bước cuối cho enclosure: Luồn dây nguồn qua lỗ ở góc sau phía dưới. Sau đó dùng miếng dẫn (guide piece). Gập nó ôm quanh dây và trượt vào lỗ để khóa dây lại.

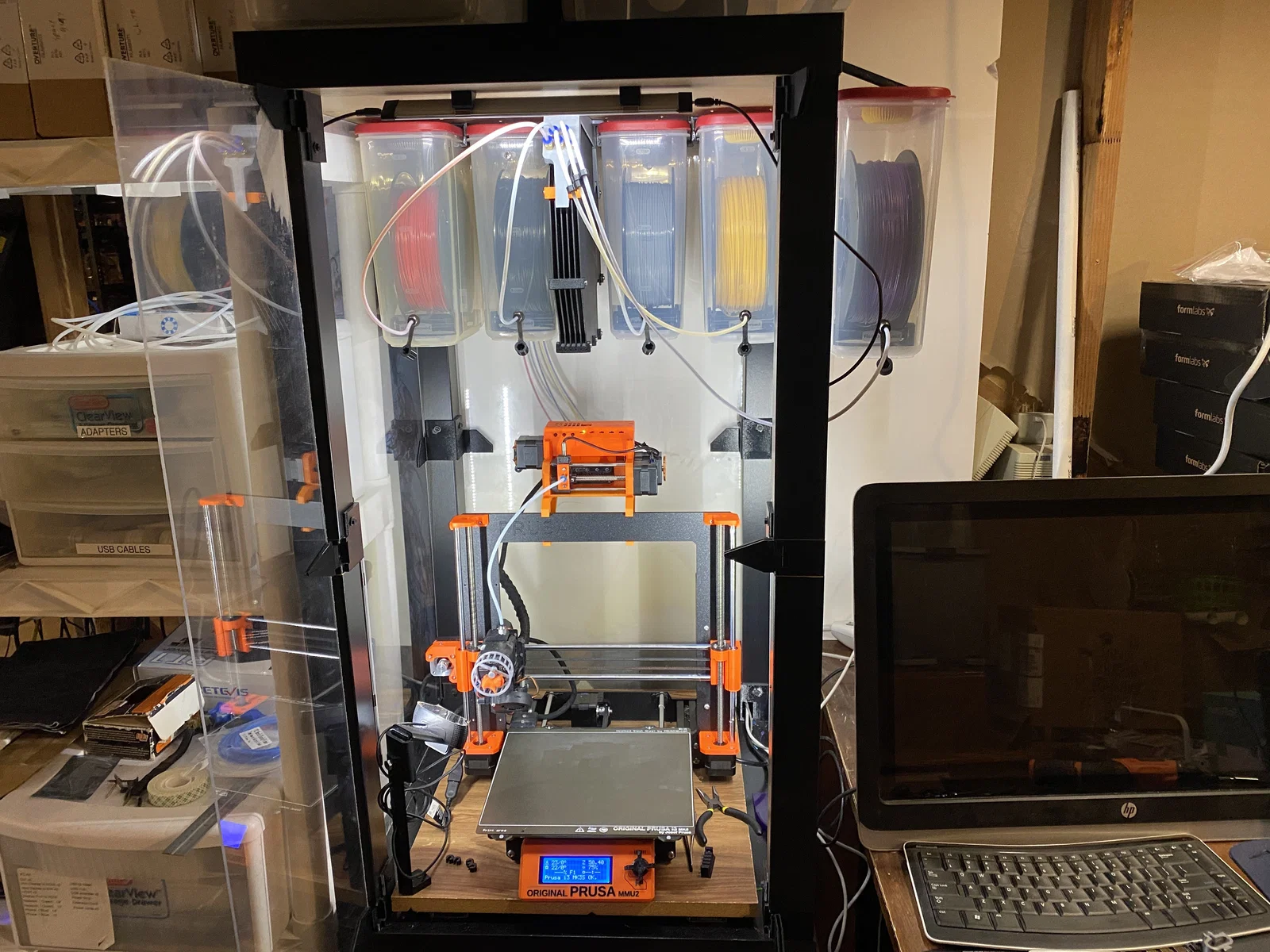

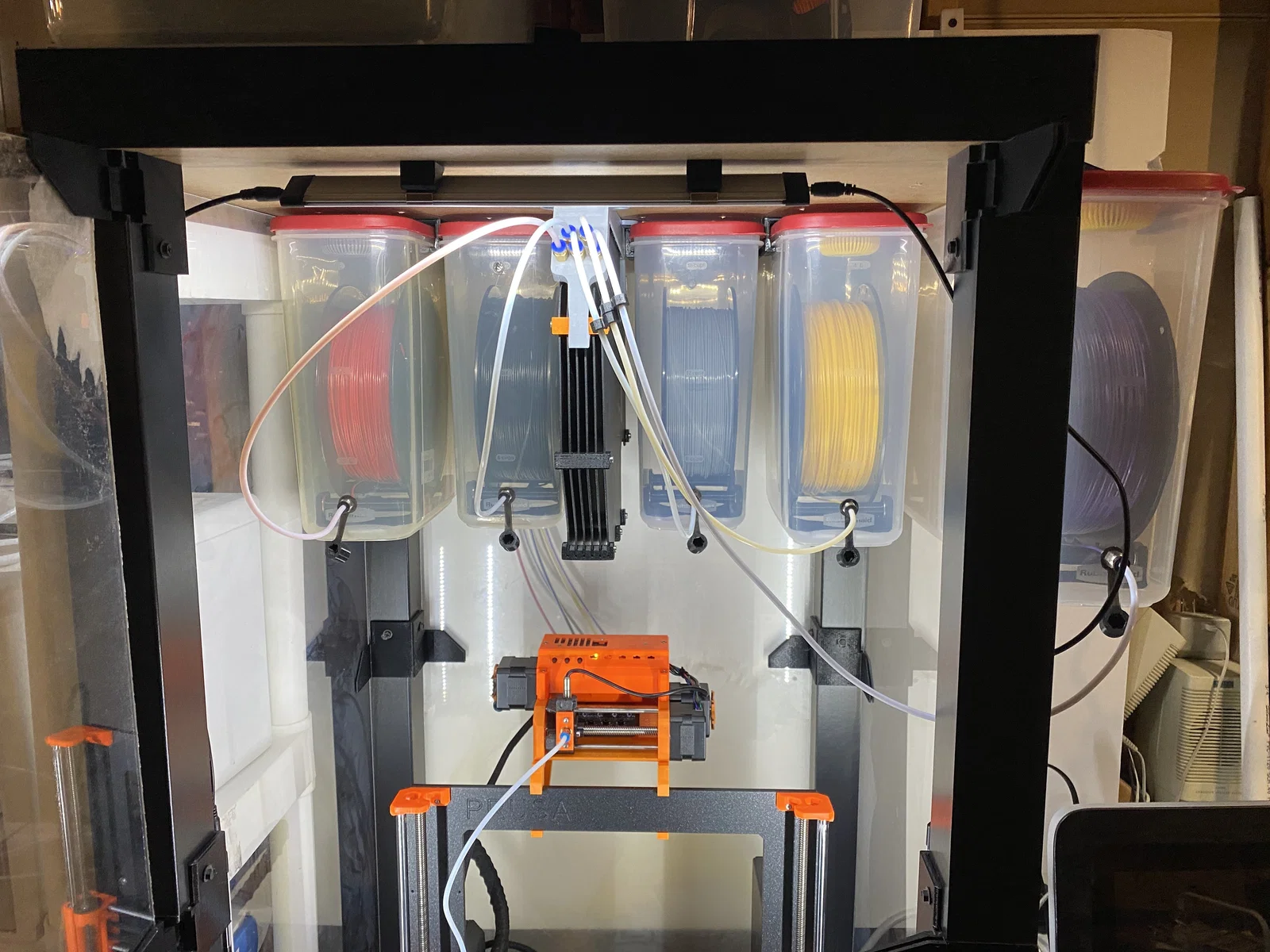

Quản lý filament

Hệ thống quản lý filament mới, cải tiến

Thêm Plexi Glass và đèn LED.

Đèn LED

Đây là đèn LED và ngàm gắn (mounts) mình dùng.

.
