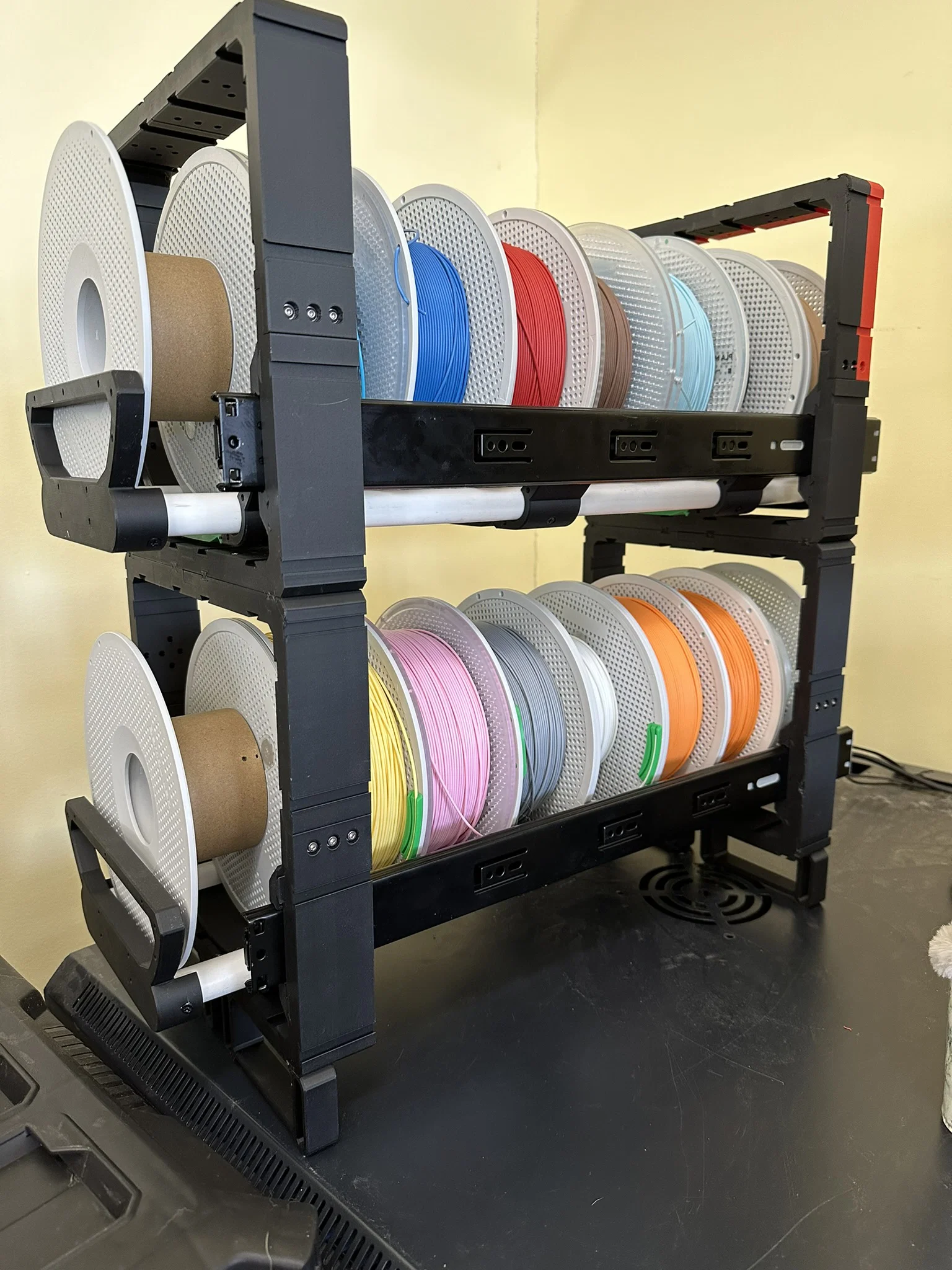

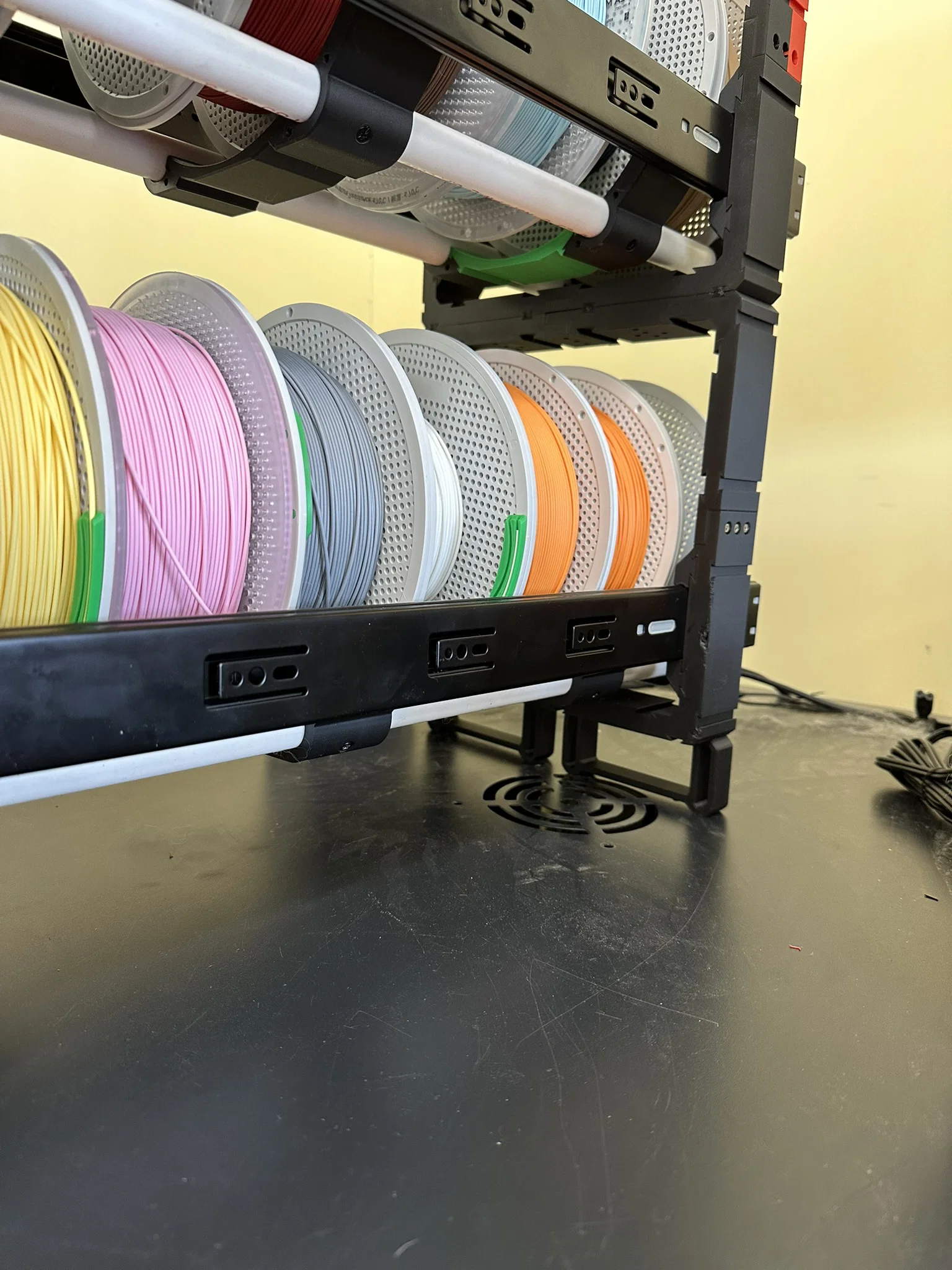

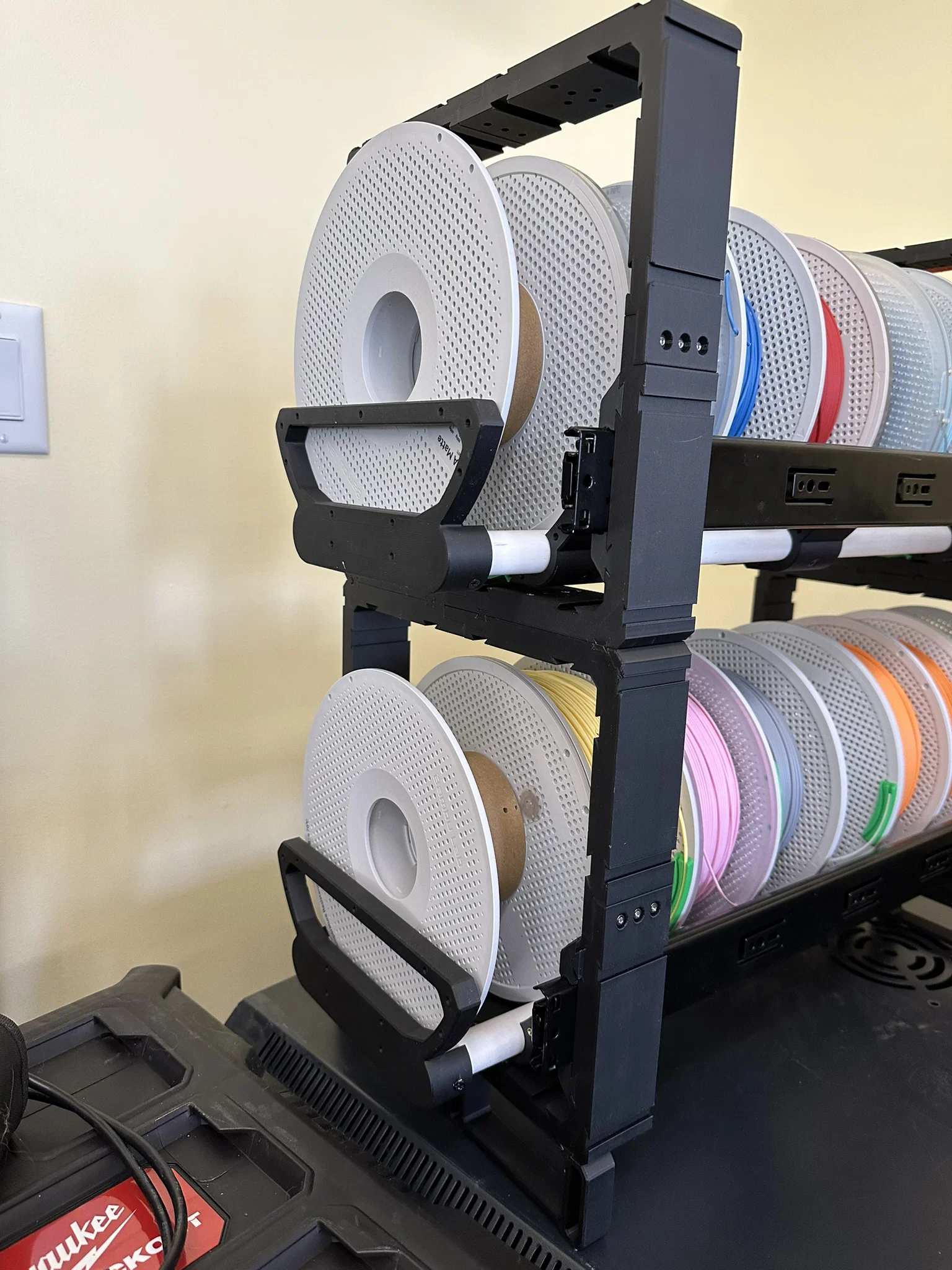

Hệ ngăn kéo filament modular cho máy in 3D nhỏ

Hệ thống này dùng:

• Dùng gần 1kg filament PLA.
• Vít lục giác chìm M3x6 hoặc M3x8 hoặc M3x10. Vít Socket Head có thể thay bằng Button Head. https://www.amazon.com/gp/product/B07CJ9BRCK/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1
• Vít Button Head M3x6 hoặc M3x8 cho phần rail, https://www.amazon.com/dp/B097Y4W8RF?psc=1&ref=ppx_yo2ov_dt_b_product_details
• Insert tán nhiệt (heat set inserts) M3, https://www.amazon.com/dp/B0BTYF2MMD?psc=1&ref=ppx_yo2ov_dt_b_product_details
• Vít gỗ M3.5x12, mấy cái này có thể đi kèm với rail. M3 x 1/2” Wood Screws, Machine Screws Phillips Drive Small Screws, Flat Head Small Wood Screws Made of Carbon Steel, Suitable for Wood Furniture and Drywall 100pcs.(12mm): Amazon.com: Industrial & Scientific
• 1 bộ rail, https://www.amazon.com/dp/B0BQ37NGVB?psc=1&ref=ppx_yo2ov_dt_b_product_details
• Ống 1/2" Schedule 40 mua ở cửa hàng vật tư. 2 cây dài 22" cho rail 22", 2 cây dài 24" cho rail 24", v.v..

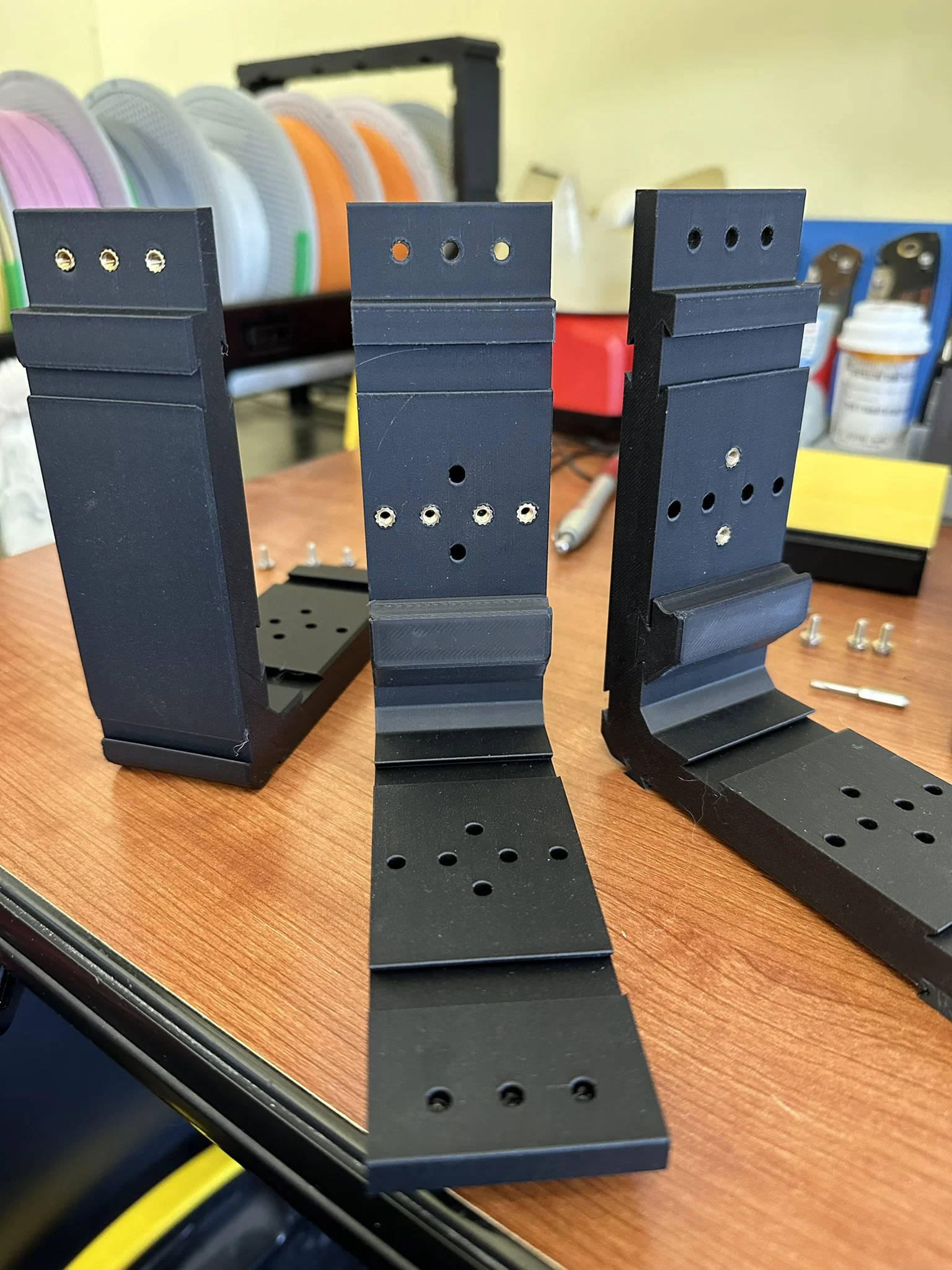

Bắt đầu thì bạn cần in 8 miếng góc (corner pieces). Tất cả đều giống nhau; bạn sẽ “cá nhân hoá” từng miếng bằng cách gắn heat set inserts ở những vị trí cần thiết, kèm theo rail supports dạng dovetail, dovetail splines hoặc miếng blank.

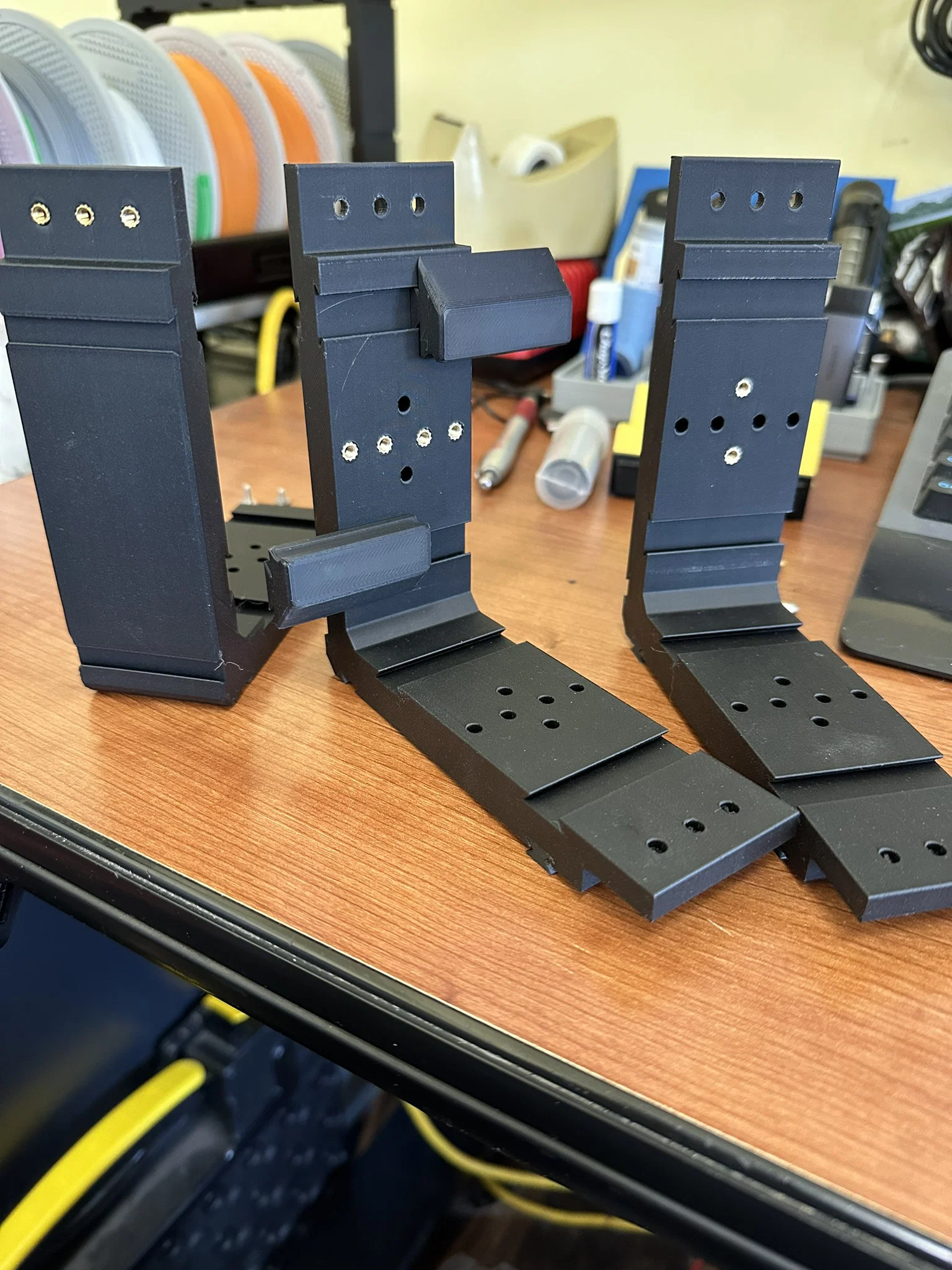

Gắn dovetail rail supports vào những miếng góc có heat set inserts ở mặt trong của góc. Rail supports giúp canh thẳng vị trí vít và insert, đồng thời tăng thêm độ đỡ cho trọng lượng cuộn filament.

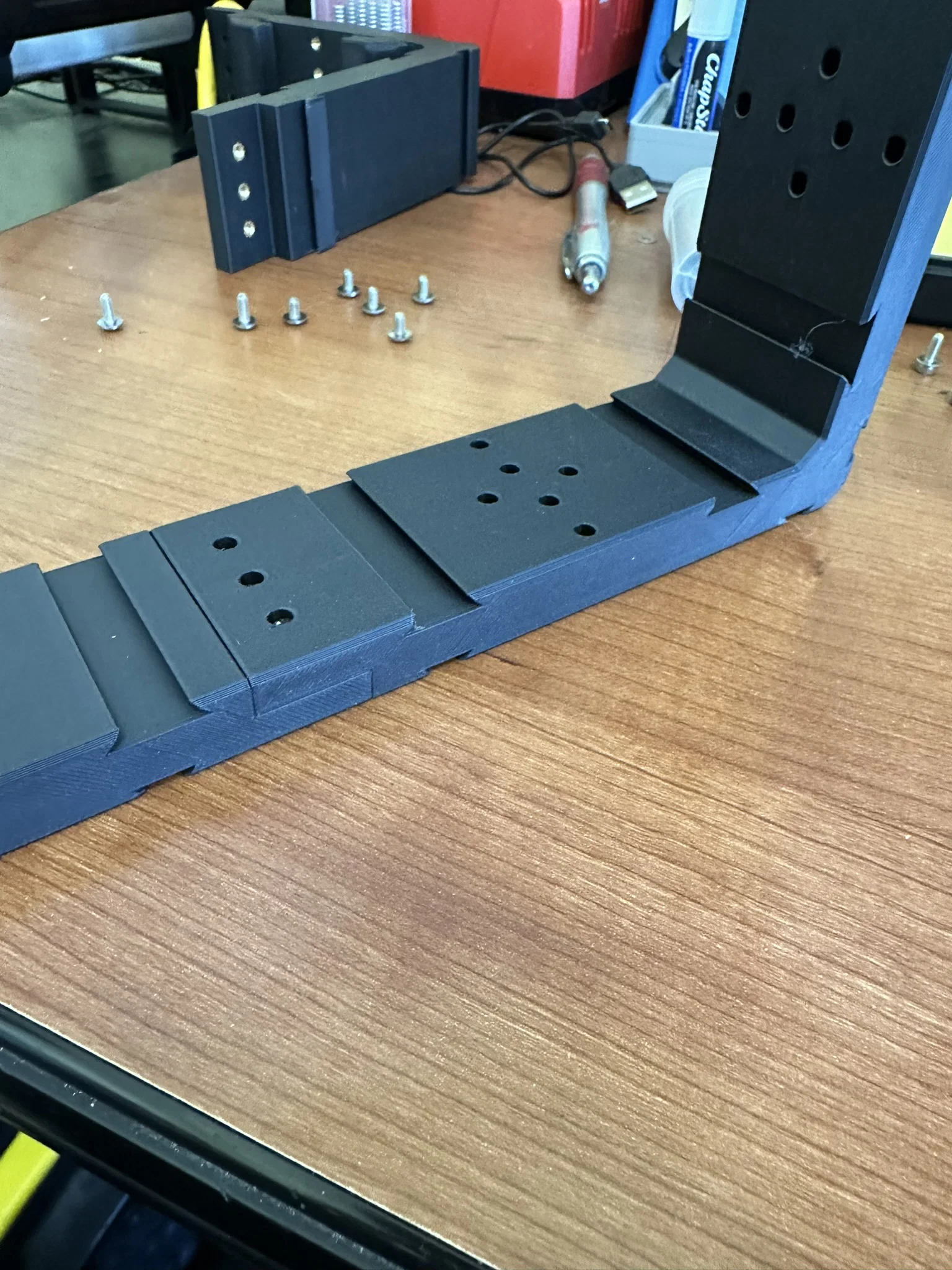

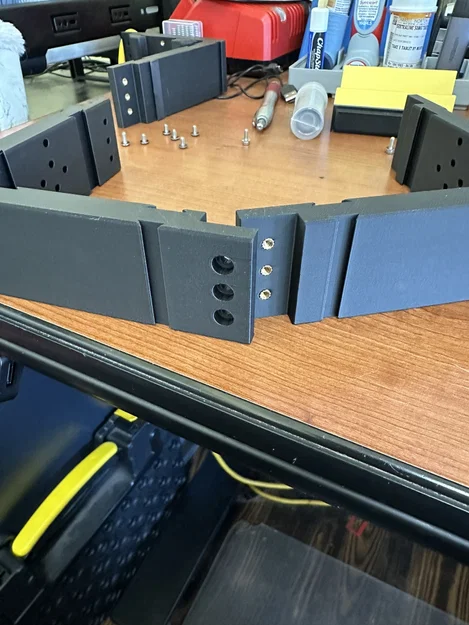

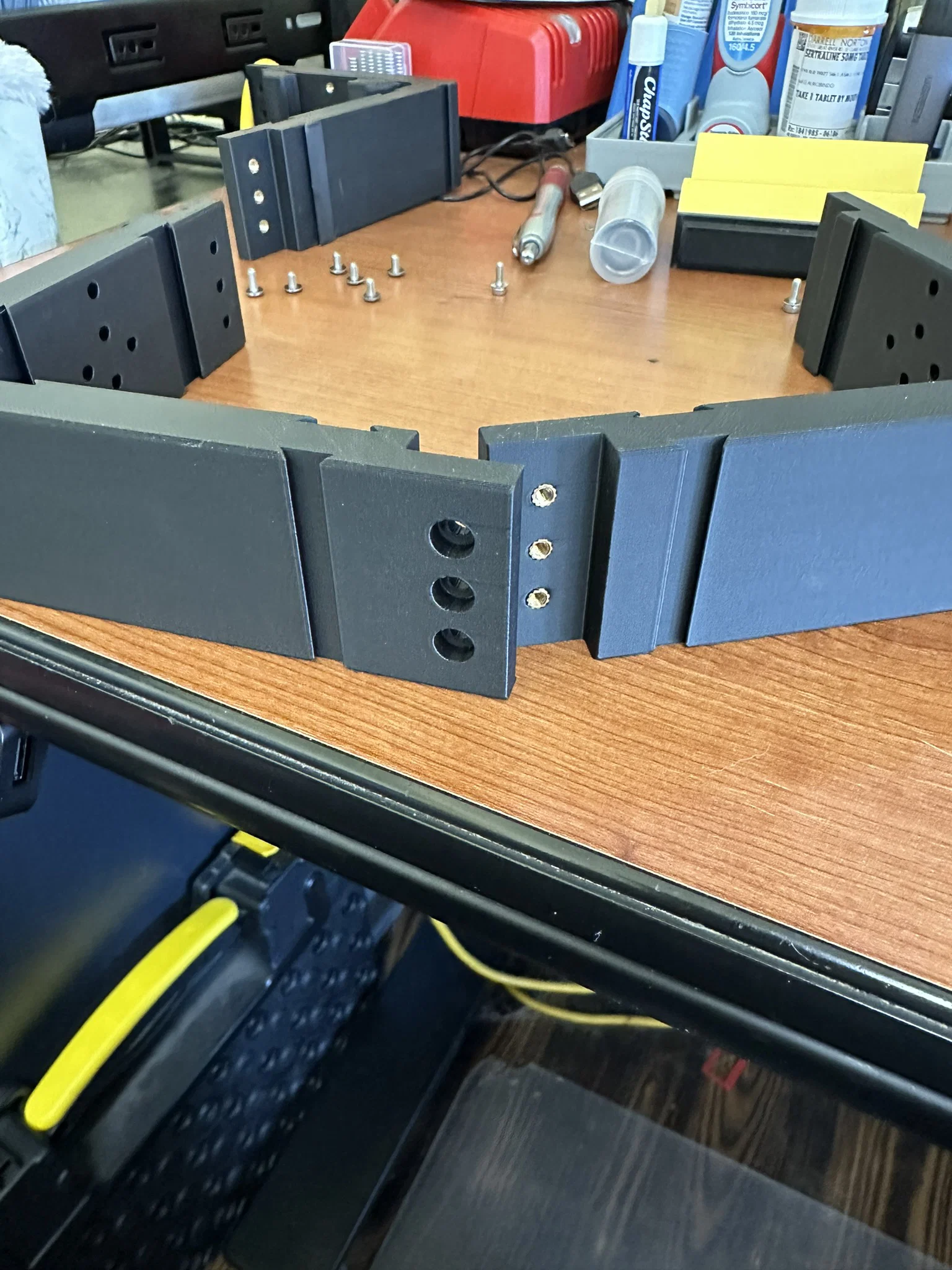

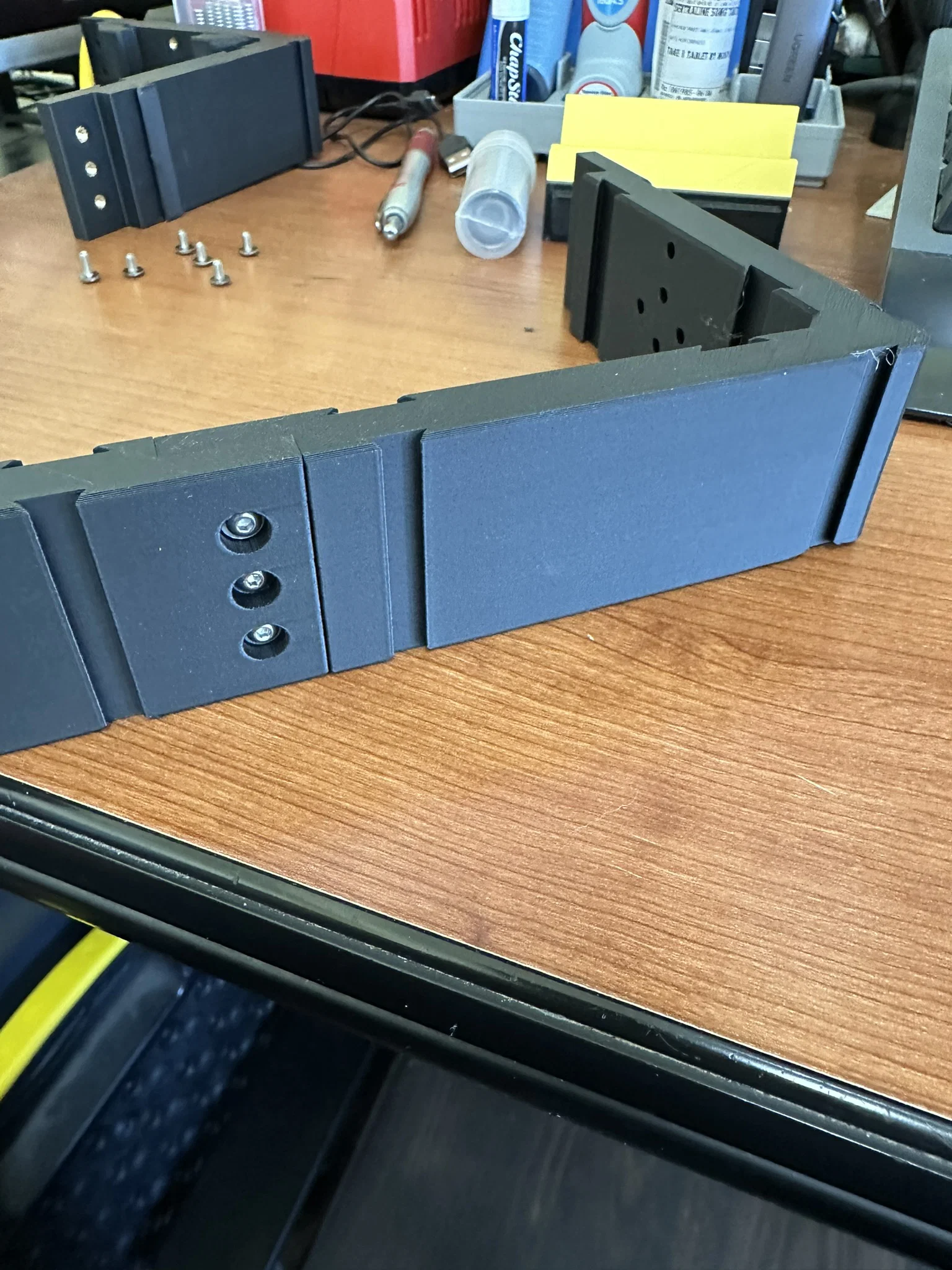

Bắt 2 miếng góc lại với nhau để tạo nửa dưới của hệ rail, dùng 4 miếng góc có heat set inserts ở phía trong. 4 insert nằm thành một hàng ngang là cho phía trước, còn 2 insert theo chiều dọc là cho phía sau.

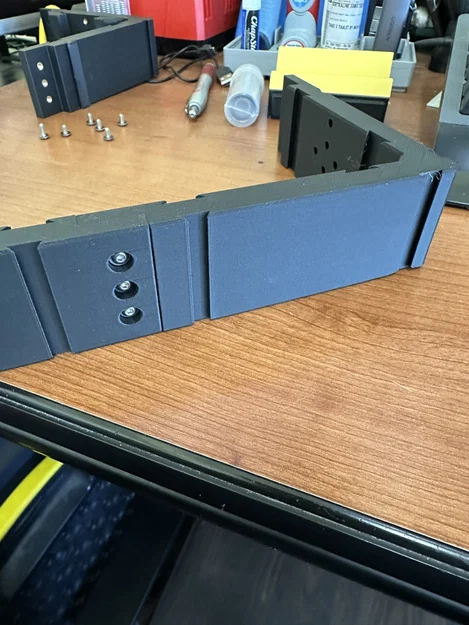

Bắt 2 bộ miếng góc lại với nhau mà không có insert ở phía trong; phần này là cho phía trên của cụm.

Bắt rail vào bộ miếng góc phía trước, và cả phía sau.

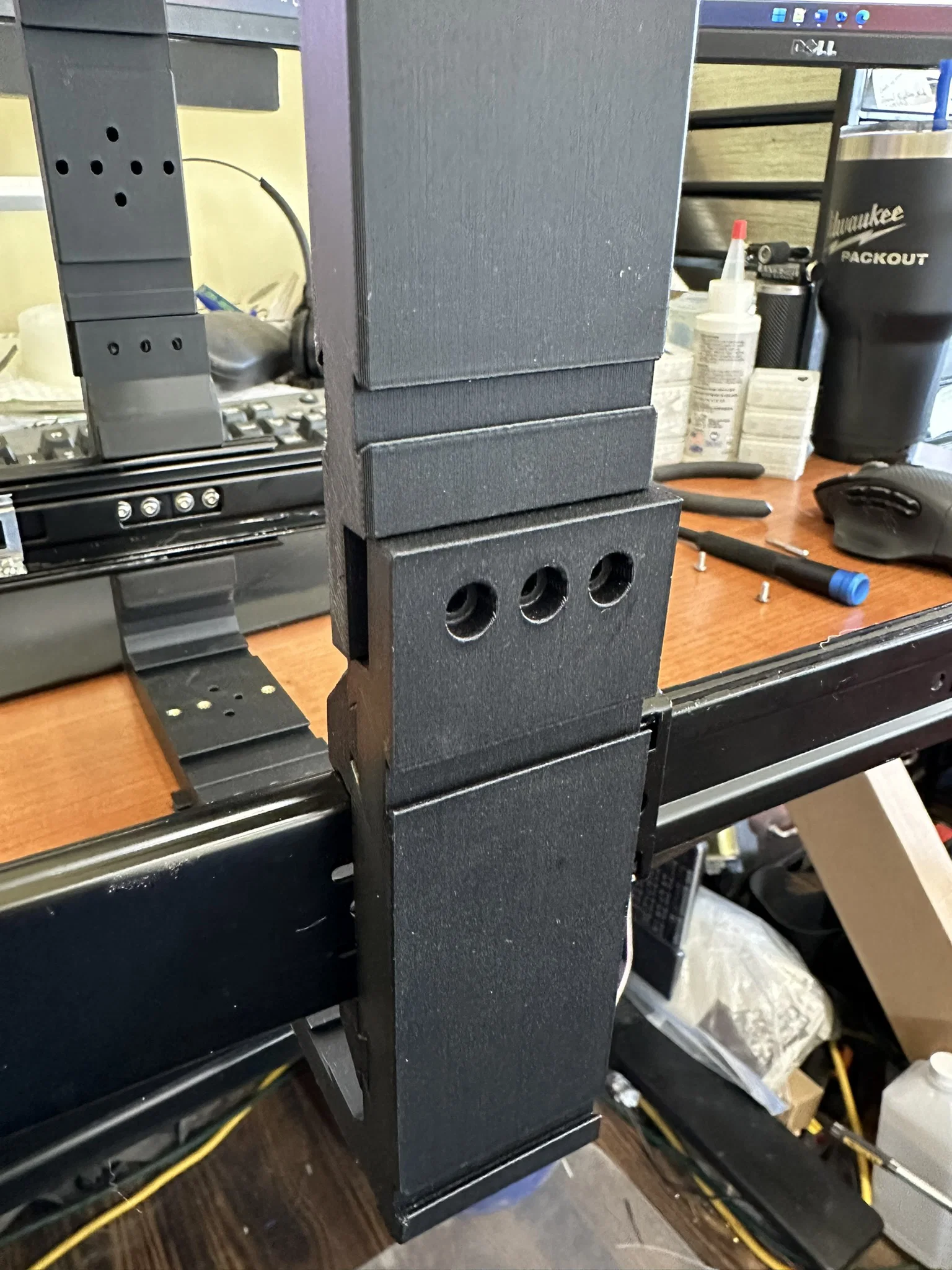

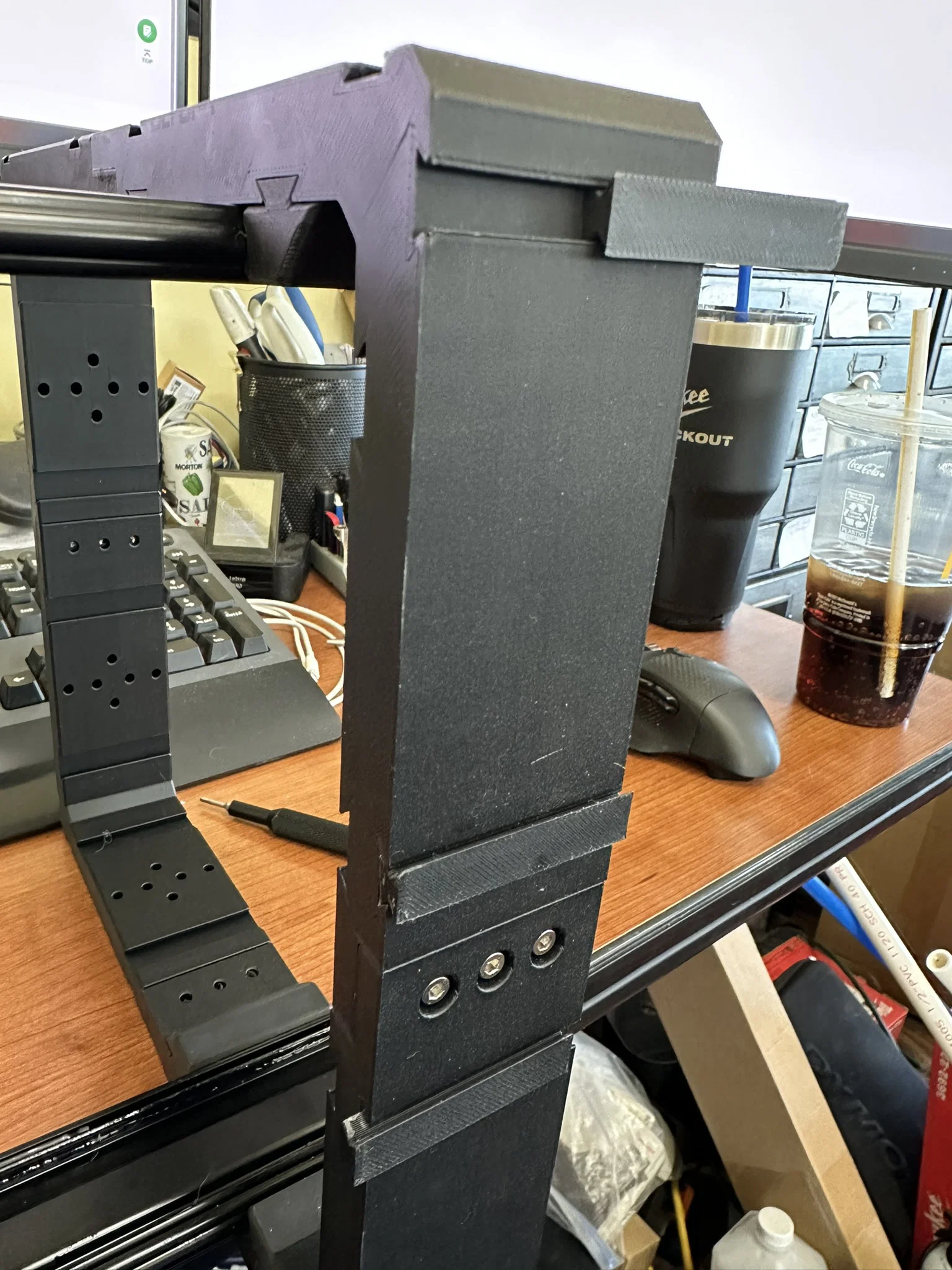

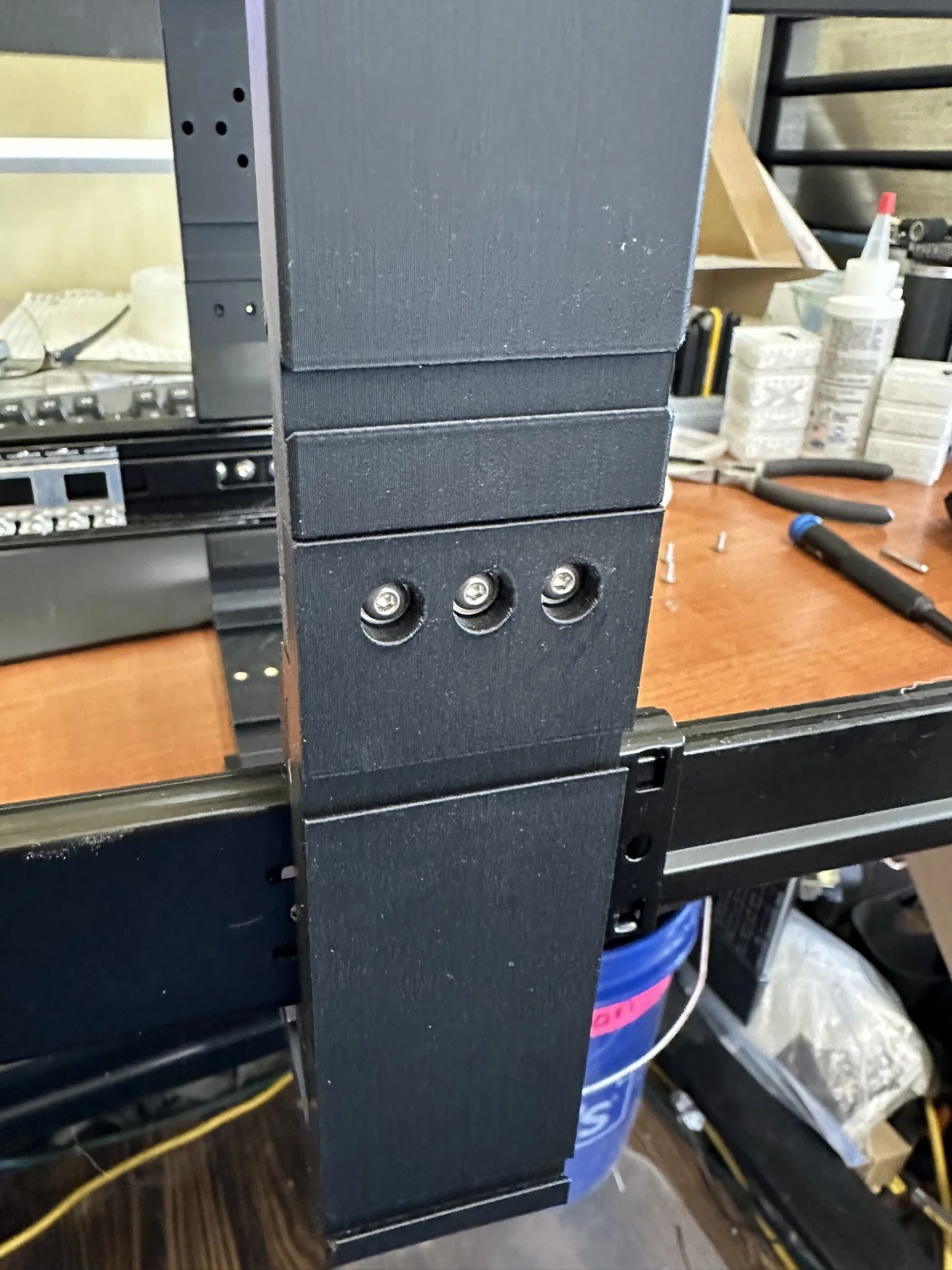

Bắt bộ miếng góc phía trên lên bộ phía dưới.

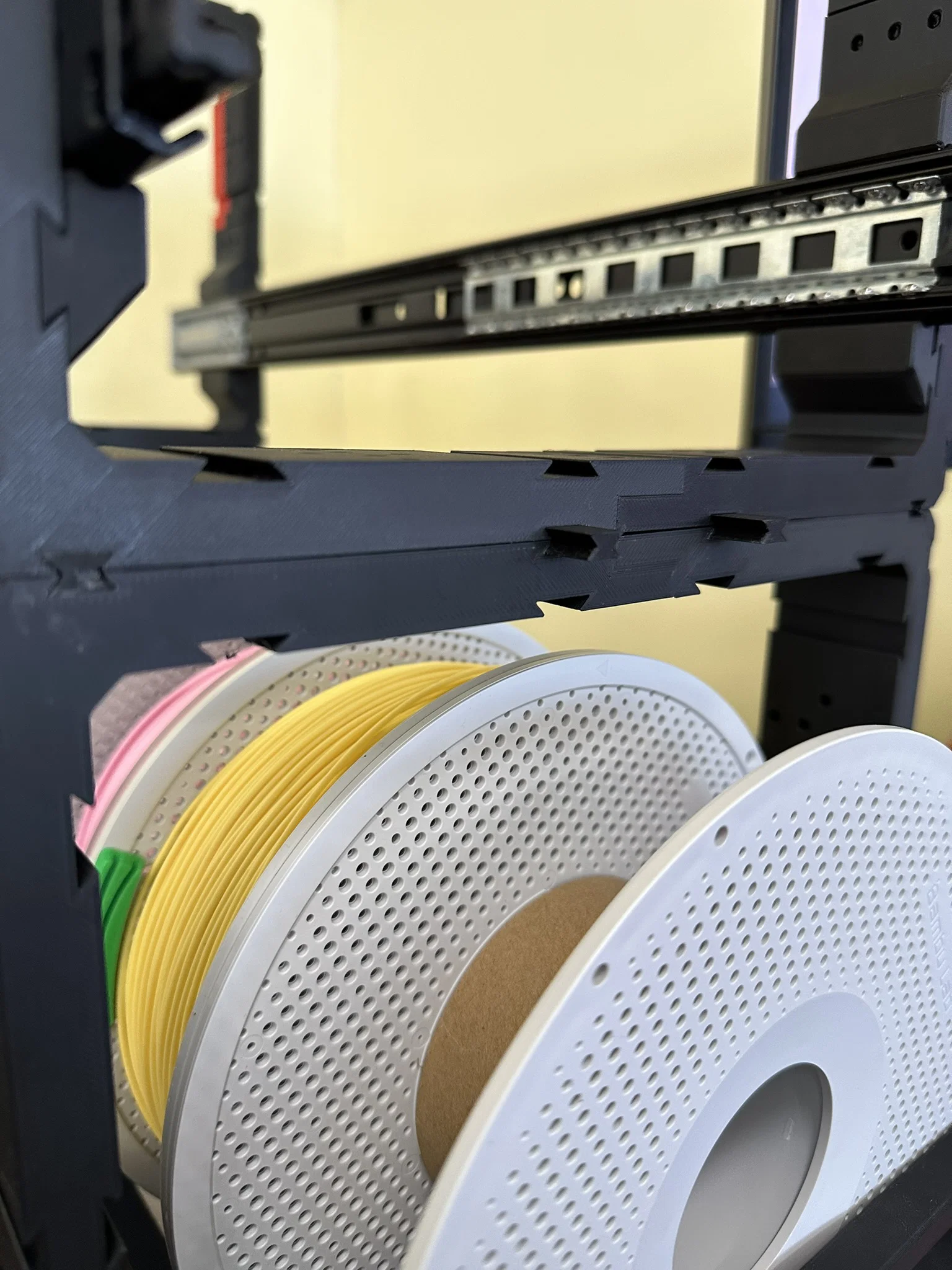

Dùng dovetail splines để nối 2 bộ ngăn kéo (drawers) lại với nhau.

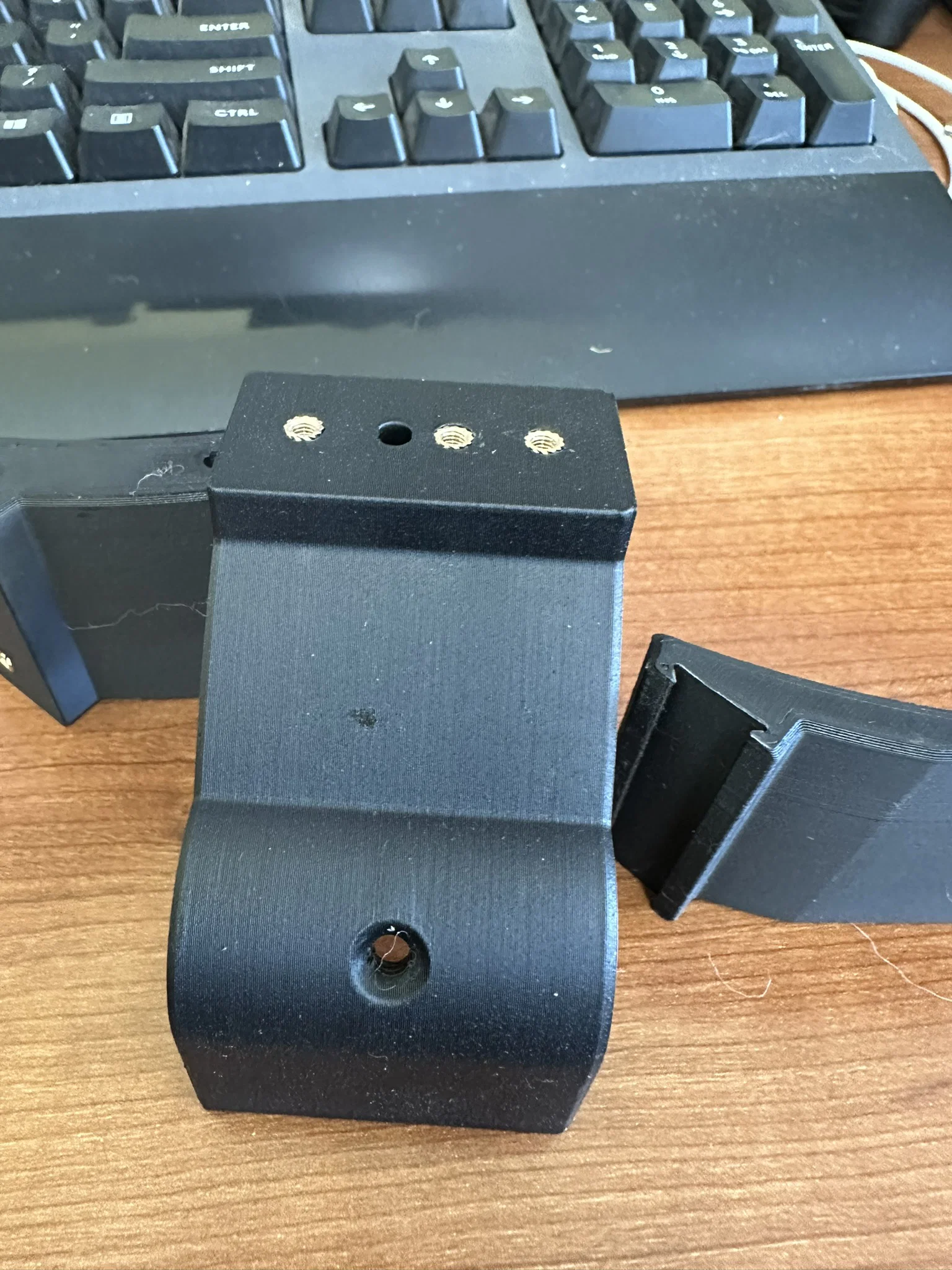

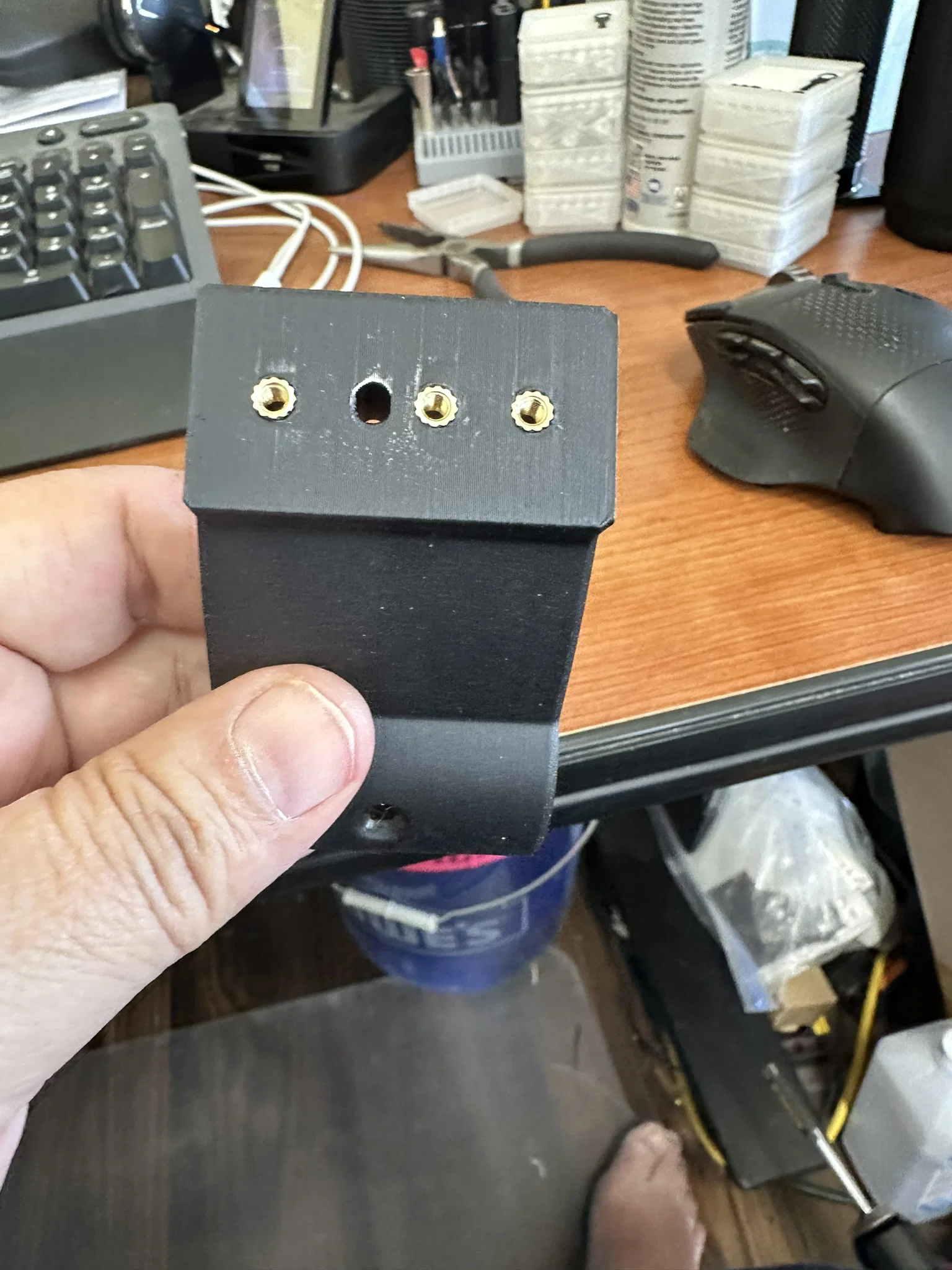

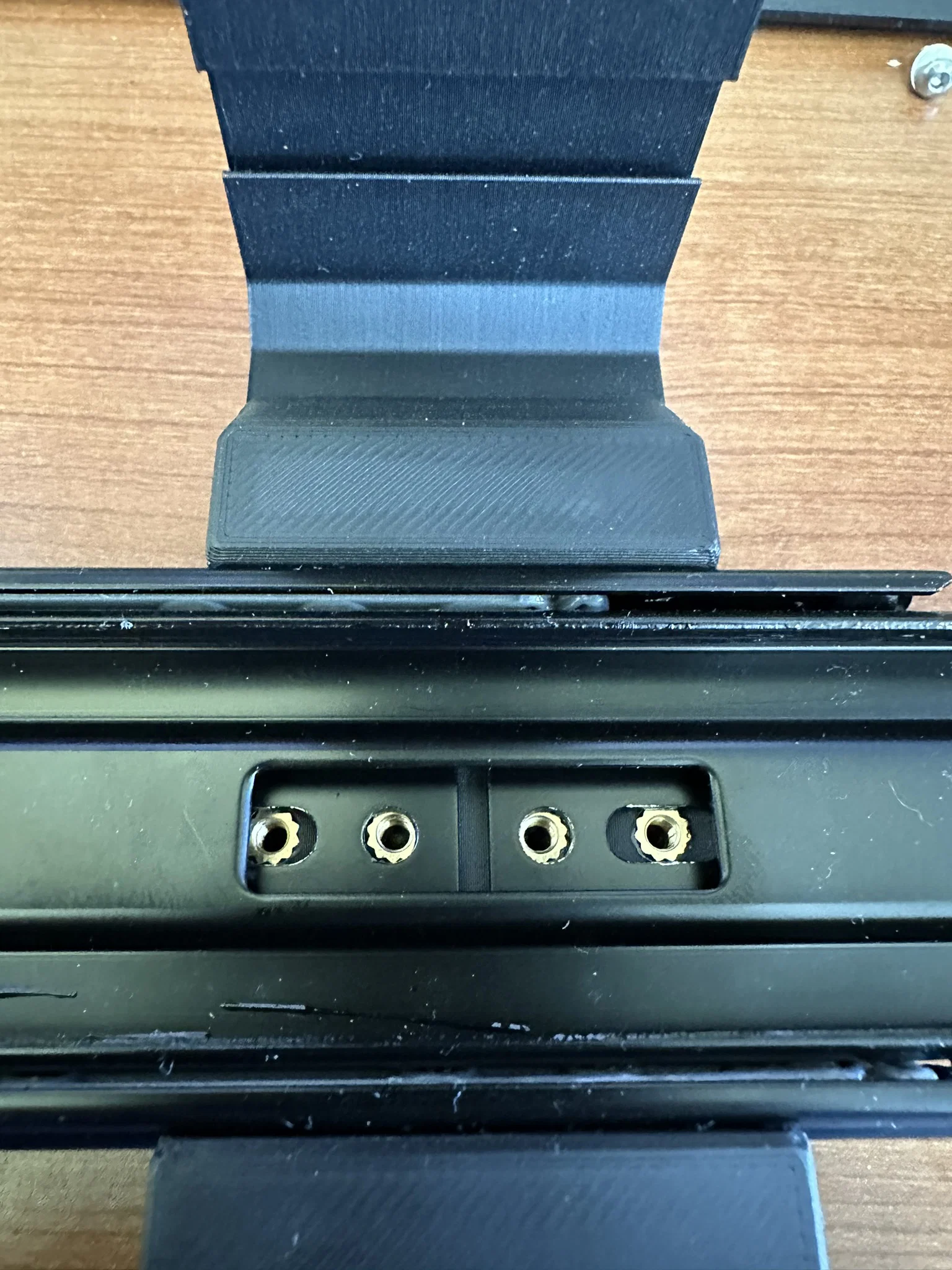

Bạn chỉ dùng 3 trong 4 lỗ trên rail support. Nếu các lỗ được đánh số 1, 2, 3, 4 thì với 3 cái rail support bạn sẽ tạo ren (insert threads) ở 1, 2, 4; còn 3 cái còn lại bạn sẽ dùng 1, 3, 4.

Thanh giằng ngang (cross brace) dùng để giữ độ ổn định giữa các rail.

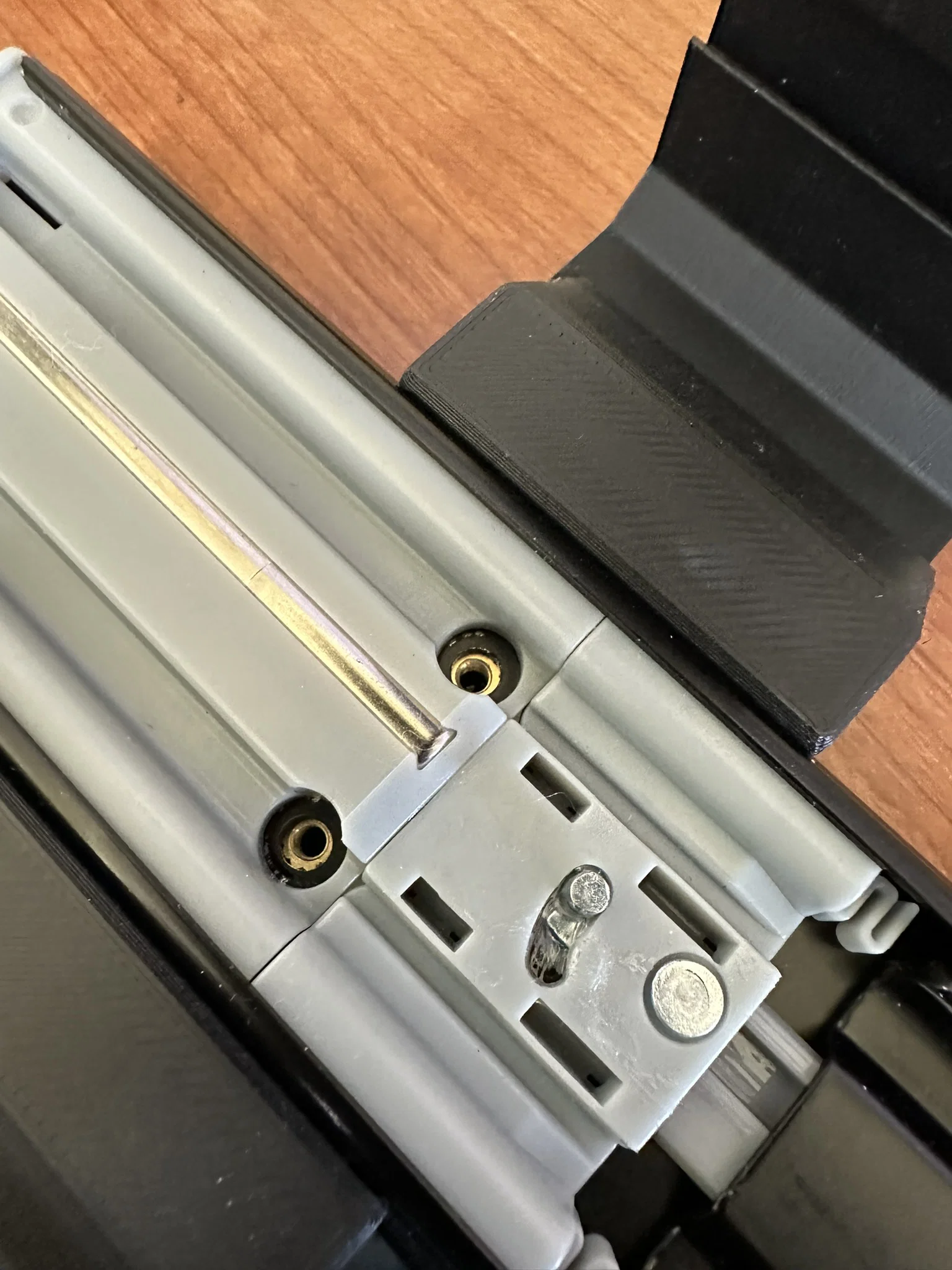

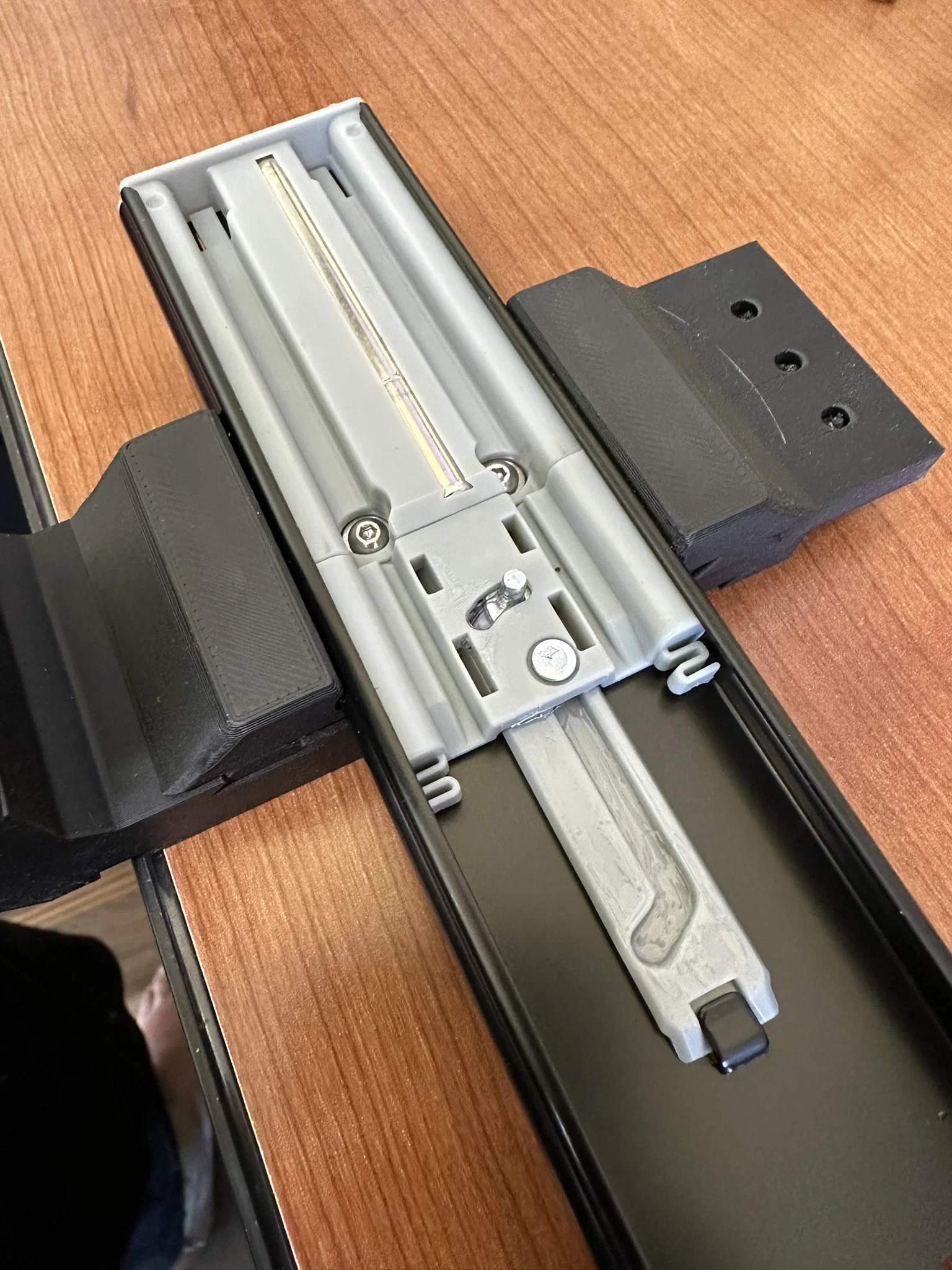

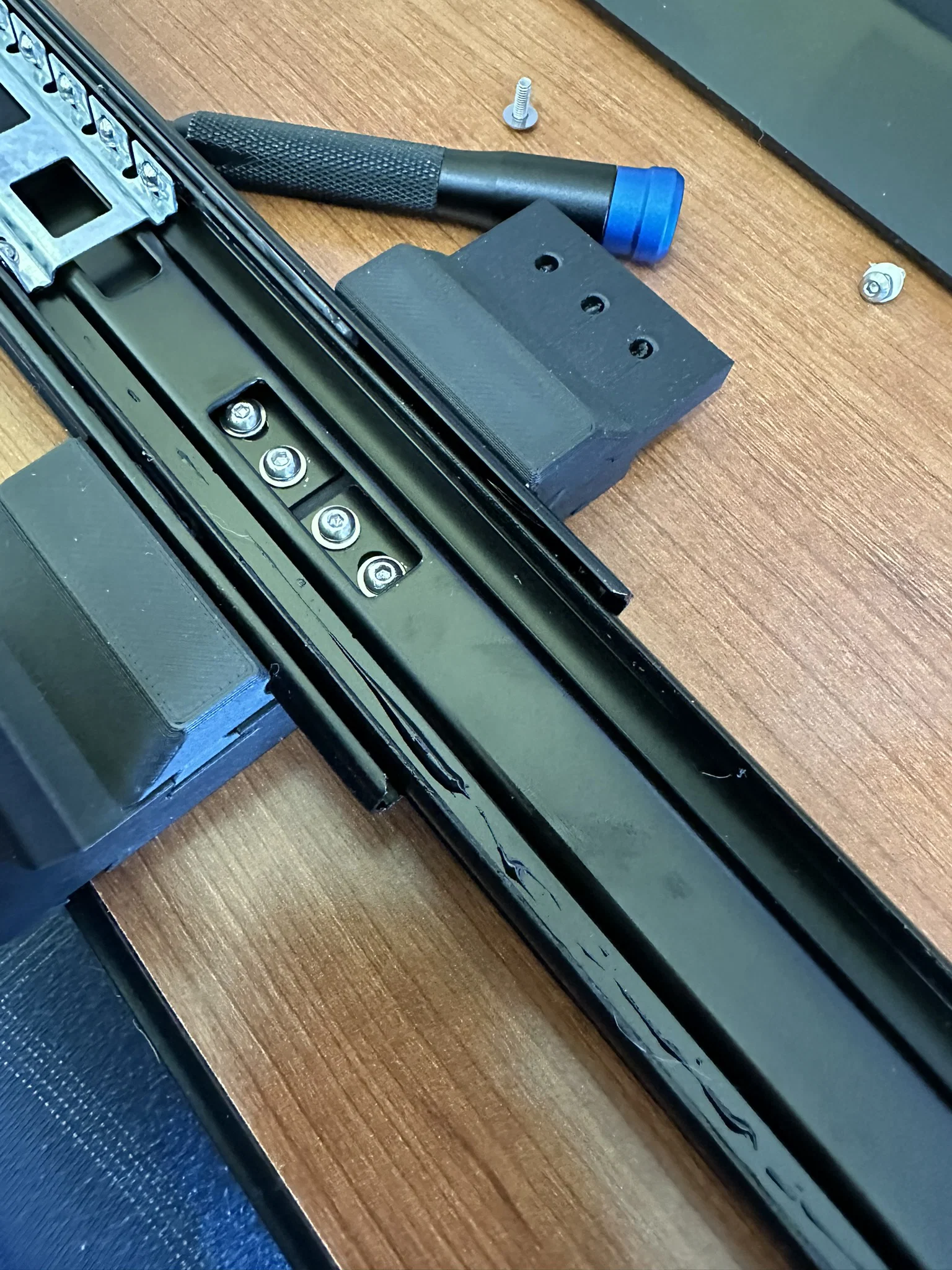

Bắt rail support lên rail, rồi dùng vít gỗ bắt xuyên vào chính rail.

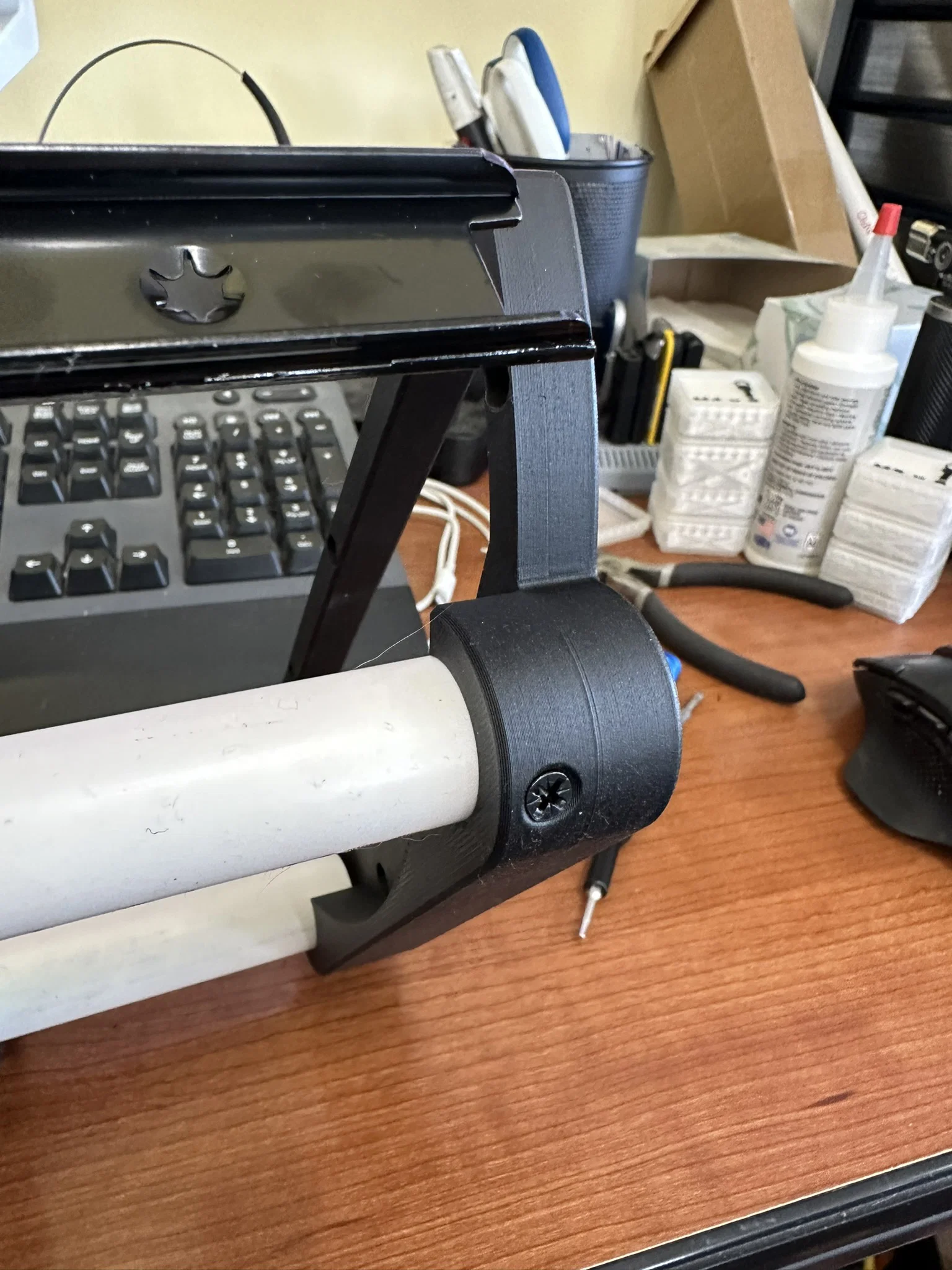

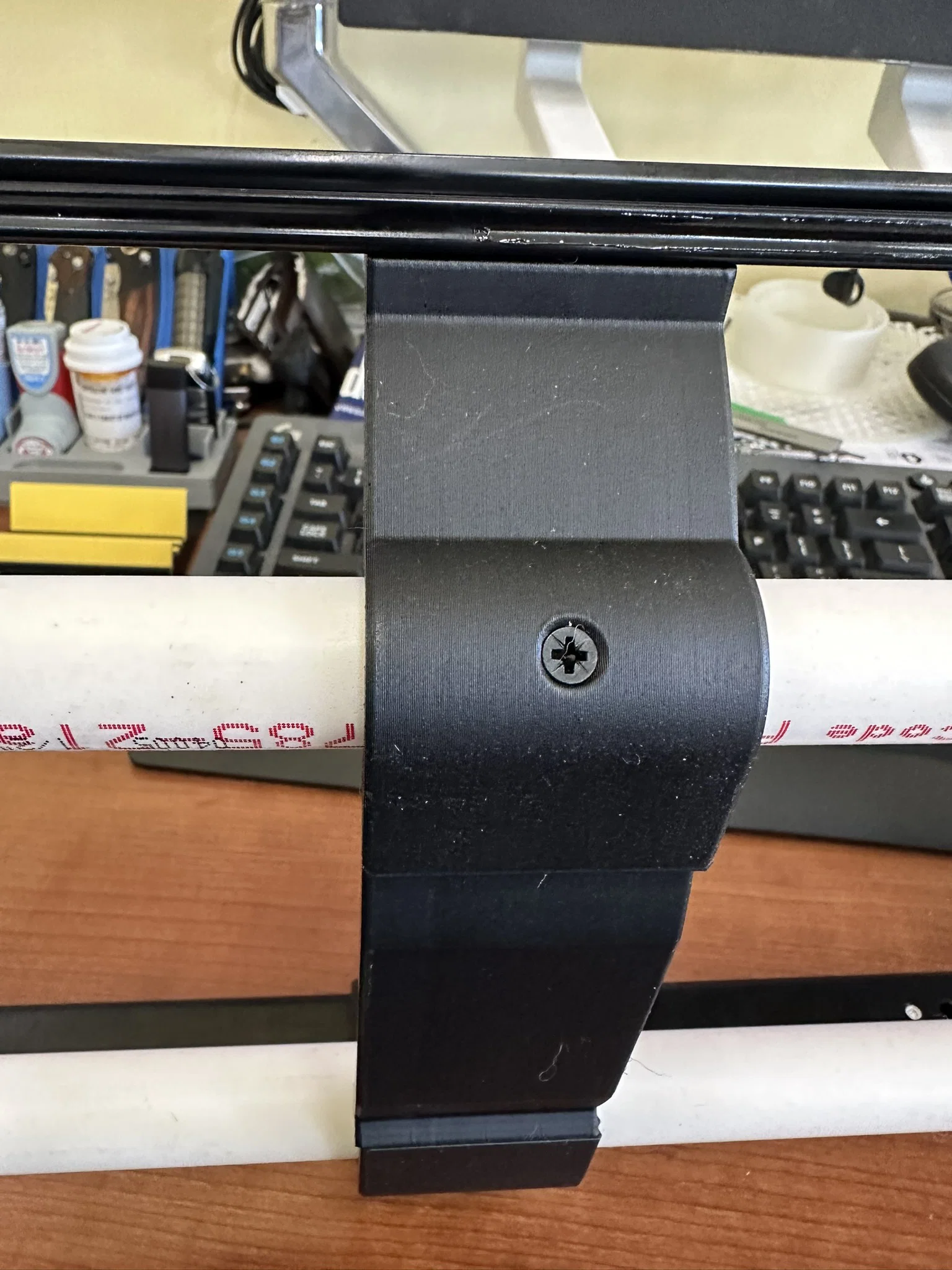

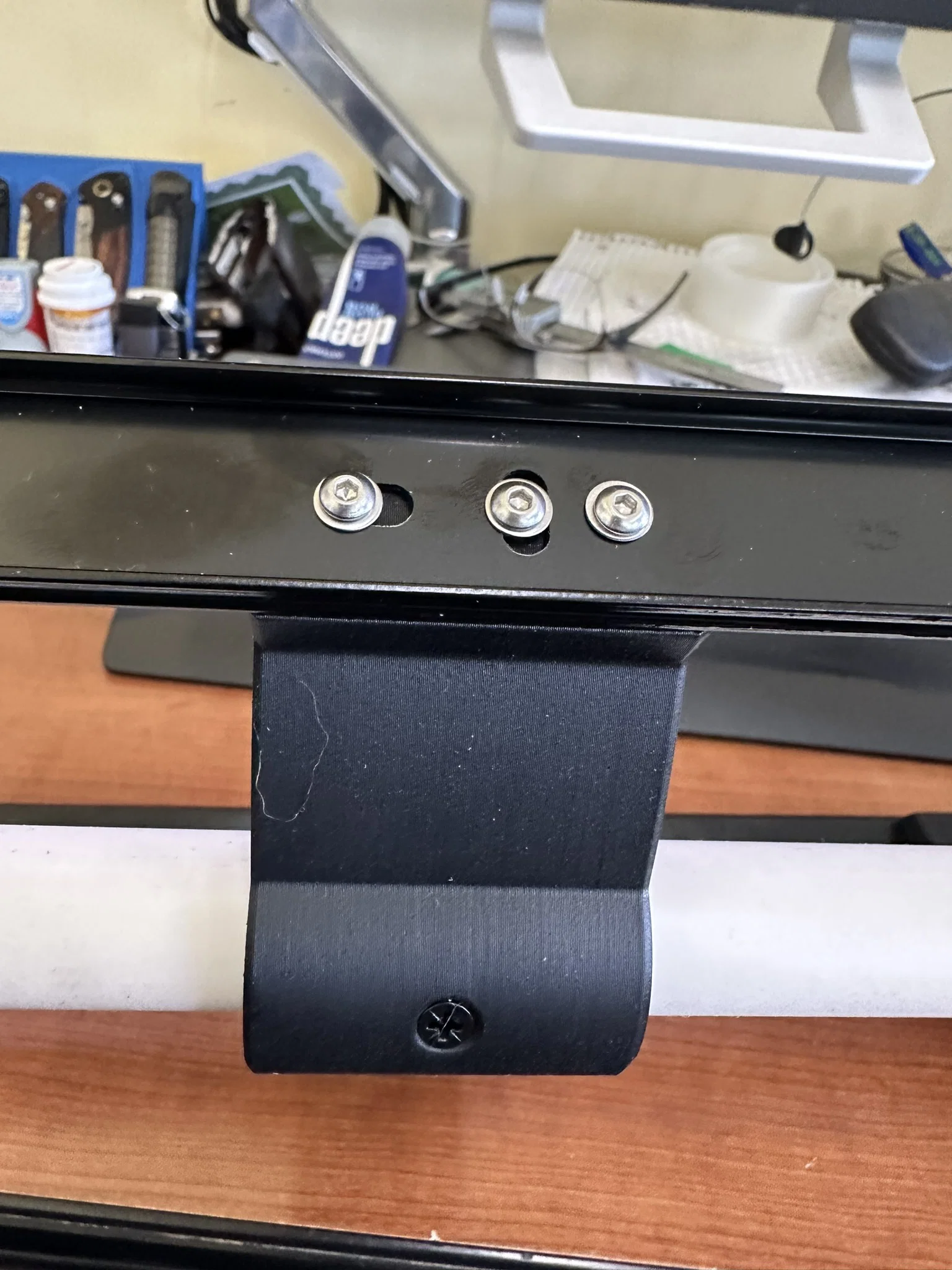

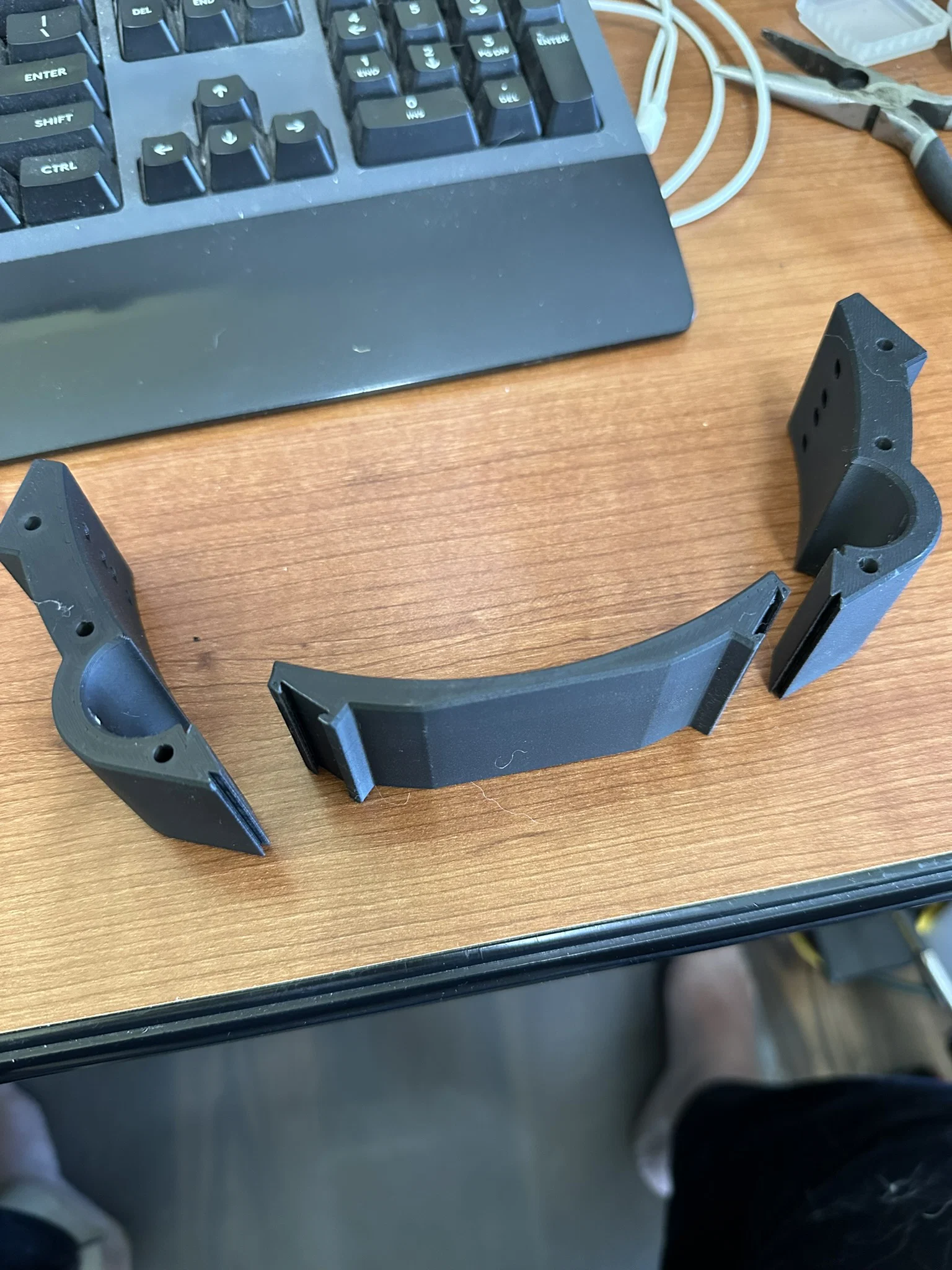

Bắt các spool holder trước và sau lên rail bằng vít gỗ.
