Vỏ Housing Blower cho Quạt PS5 (PS5 Fan Blower Housing)

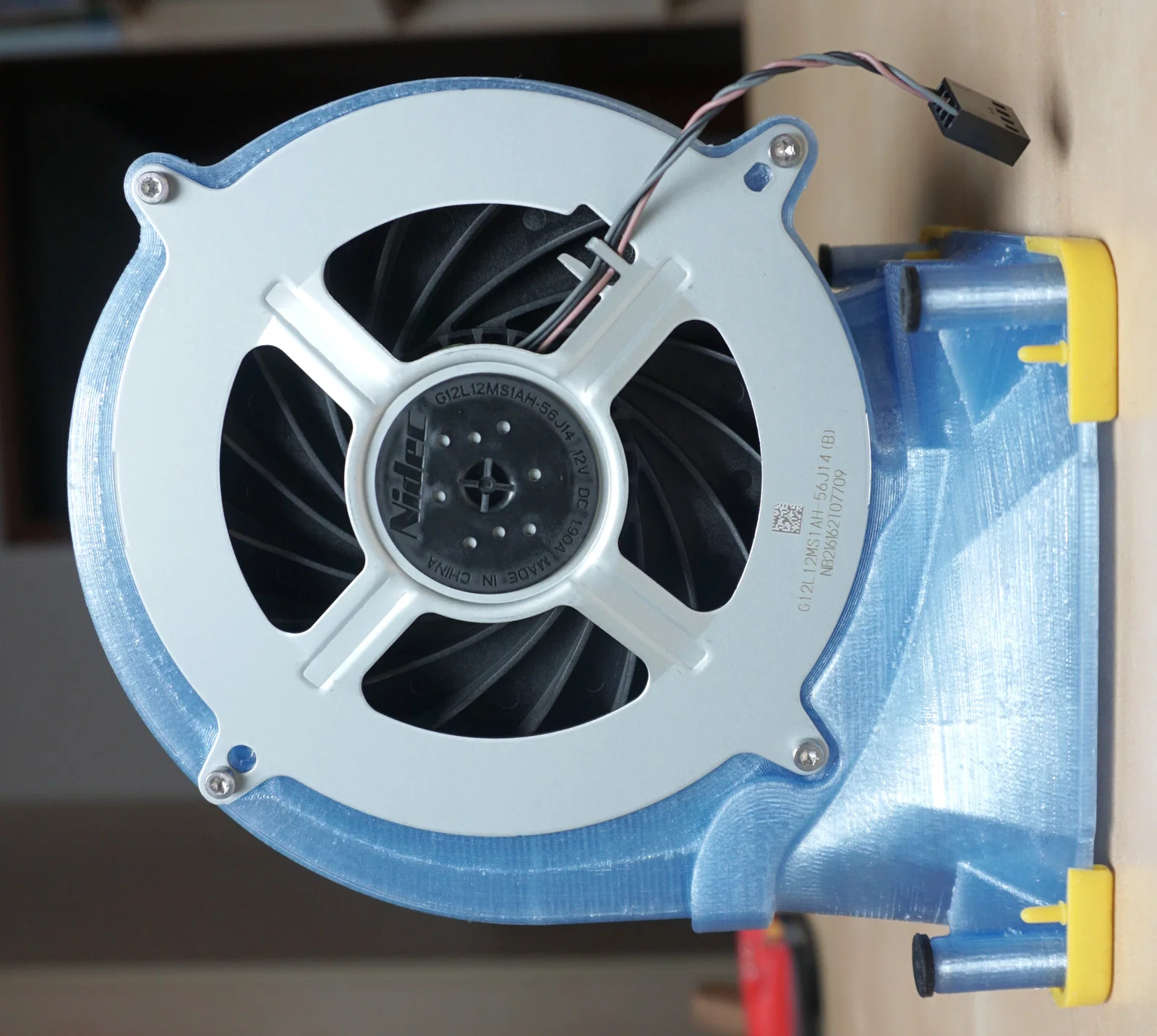

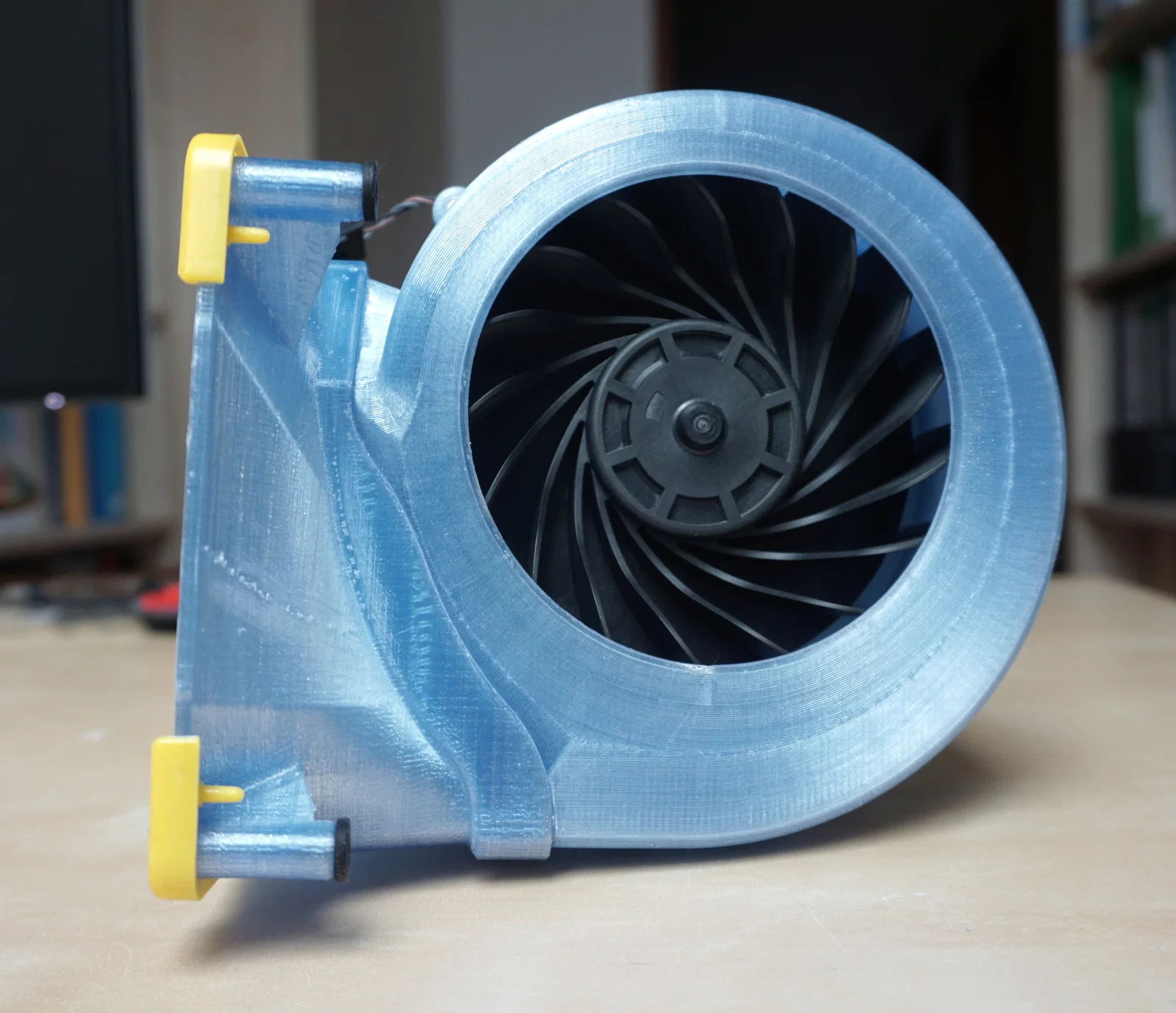

Đây là bộ vỏ xoắn (spiral housing) gồm 3 phần cho quạt PS5. Kích thước tấm gá (mounting plate) tương tự quạt PC-Case 120mm. Có thể dùng miếng đệm góc Noctua NA-SAVP1 và gioăng NA-SAVG1. Đã test với Nidec G12L12, và cũng sẽ chạy được với các quạt PS5 loại không mỏng (non-slim) khác của Delta, NMB và Foxconn.

Mình chọn thiết kế 3 phần để đảm bảo độ chính xác kích thước khi in.

Cái này chủ yếu làm cho vui. Nếu bạn cần hiệu năng tối đa với tiếng ồn tối thiểu thì mình khuyên nên dùng quạt axial loại xịn thông thường.

Mình có kèm file STEP và cả file gốc .ipt của Autodesk Inventor. Cứ thoải mái chỉnh sửa!

Lưu ý: tất cả quạt PS5 đều được định mức khoảng ~2A. Đa số header trên mainboard PC chỉ cấp được 1A. Nhớ xem manual của main để biết dòng tối đa. Thông số của quạt là mức tiêu thụ đỉnh (peak). Nếu chạy duty cycle thấp thì trung bình sẽ thấp hơn 1A khá nhiều.

In 3D (Printing)

Mình in toàn bộ bằng BASF Ultrafuse rPET. Nếu nhiệt độ hệ thống (không phải CPU) của bạn không vượt quá 50°C thì dùng PLA cũng ổn. Bản thân quạt cũng tự làm mát.

Phần outlet adapter cần một ít supports.

Sau khi in xong, nhớ gọt/bóc hết zits, blobs, strings trên bề mặt (đặc biệt ở các góc) để đảm bảo lắp khít.

Assembly

Kẹp (clamp) các phần lại với nhau, canh cho đường ráp đều và kín:

Dùng keo loãng (keo mô hình có đầu kim như Revell Contacta, Pattex Special) để dán các phần lại. Để kẹp qua đêm cho keo khô hẳn.

Quạt PS5 có 3 dây: 12V, Ground và PWM.
Nếu muốn dùng với PC thì bạn cần thay đầu connector cho tương thích với header mainboard phổ thông. Ví dụ:

• Wieson 2510C888-001
• Molex 47054-1000
• Everconn 2510Z series

Các loại này dùng chân bấm (crimped pins) gài vào vỏ connector.
Hoặc bạn có thể mua dây PWM-extension rồi hàn nối vào các dây của quạt PS5.

Chân PIN thứ ba cho tachometer (cảm biến báo RPM quạt đang chạy) không được nối. Quạt PS5 sẽ luôn đọc 0 rpm.

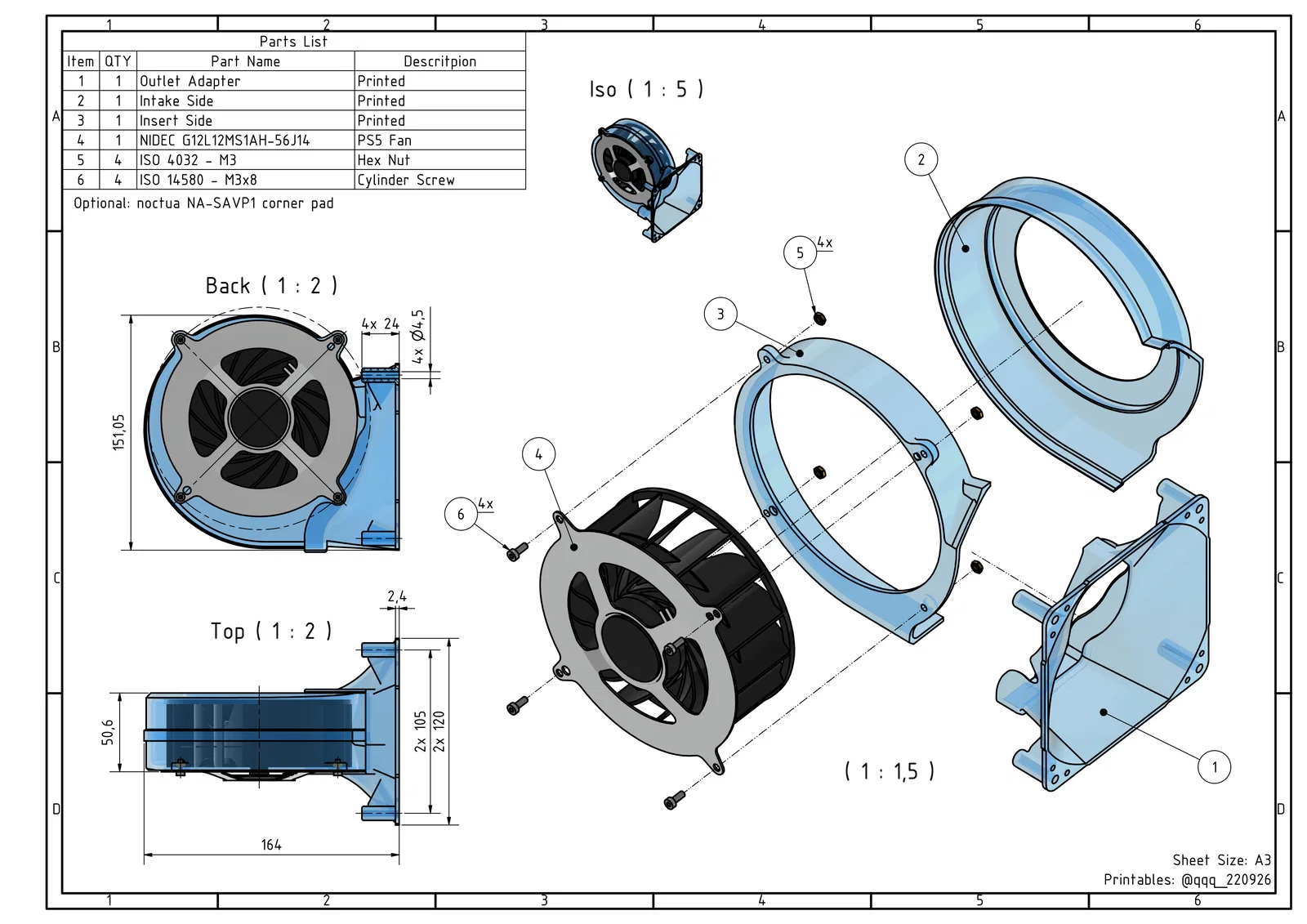

Quạt được bắt bằng ốc và tán M3 (xem bản vẽ). Tùy chất lượng bản in, tán có thể tự kẹt trong các hốc. Nhớ xoay cánh quạt bằng tay để chắc chắn impeller không cạ vào đâu hết.
