Jig hàn Endstop Microswitch D2F (D2F Microswitch Endstop Soldering Jig)
Jig hỗ trợ hàn microswitch D2F (như D2F-5L) với dây 24–22 AWG, giúp cố định chân và dây khi thao tác. Thiết kế mở phía trên, khuyến nghị in ABS/ASA (PLA vẫn dùng được). Bản mới bỏ vách vướng mỏ hàn.
Mô tả

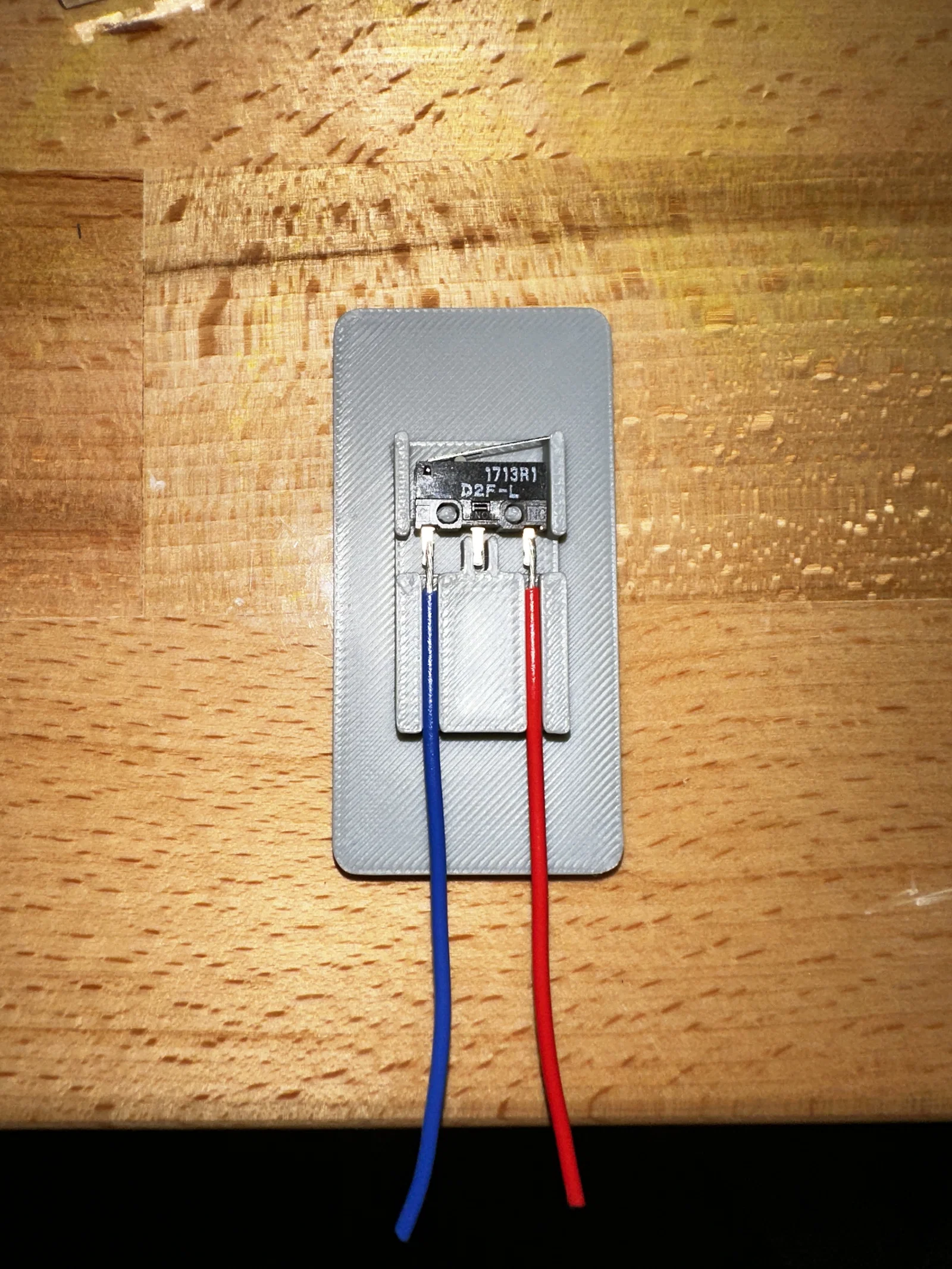

Dùng cho dây 24-22 AWG. Lúc hàn mà phải vừa cầm mỏ hàn, vừa giữ chân (legs) và dây cùng lúc thì khá cực, nên mình làm cái jig này để giữ được ít nhất con D2F-5L. Mình chừa phần trên thoáng nên đa số biến thể khác cũng sẽ vừa, trừ mấy phiên bản dùng solder terminal.

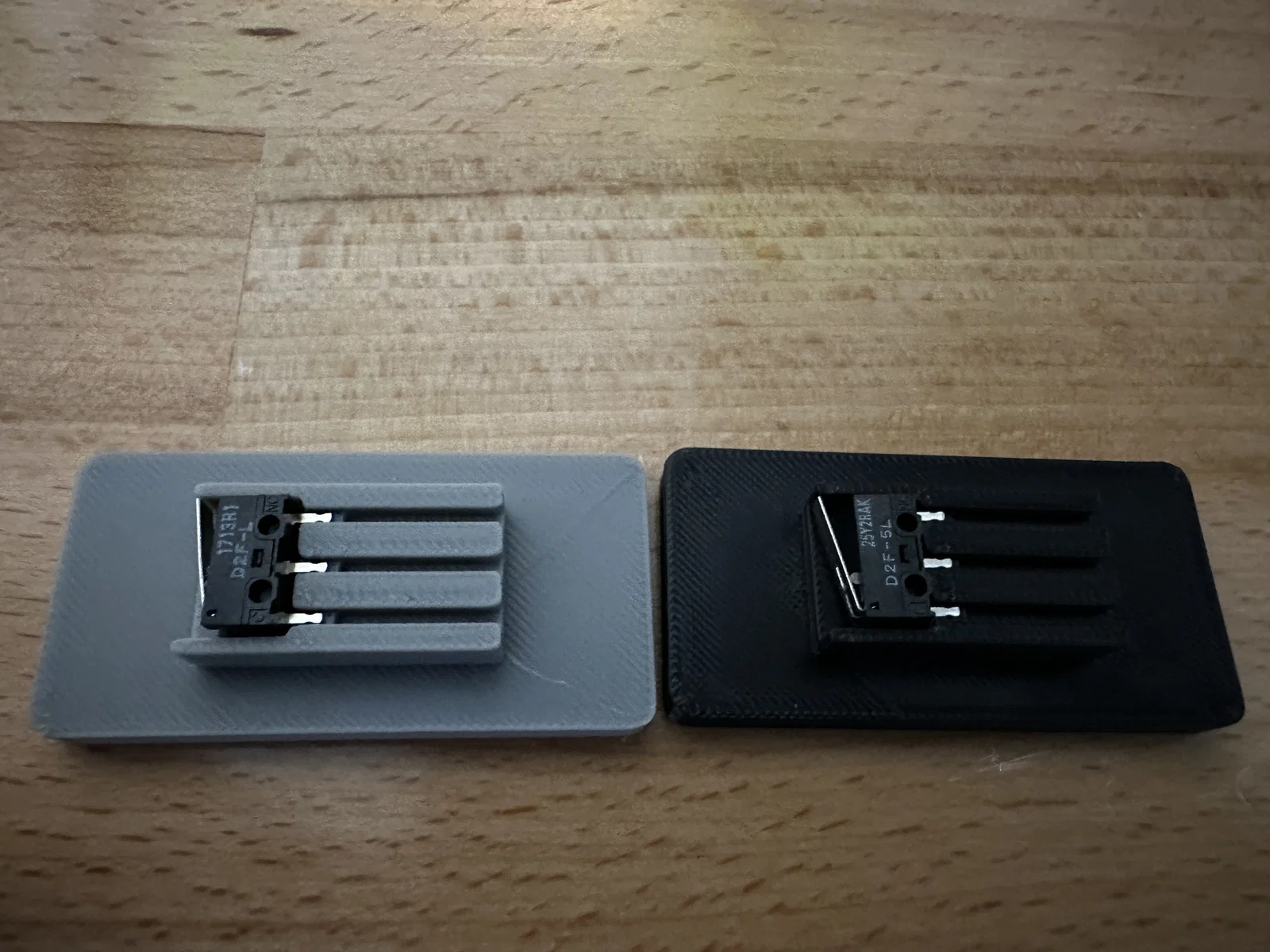

Hình bên trái là PLA, bên phải là ASA. Bạn nên dùng ABS hoặc ASA thì ổn hơn, nhưng nếu không ngại thì xài PLA cũng được.
Cái đế nhỏ mình thêm vào giúp bạn có chỗ cầm để giữ mọi thứ cố định khi hàn, không bị trượt tới lui.

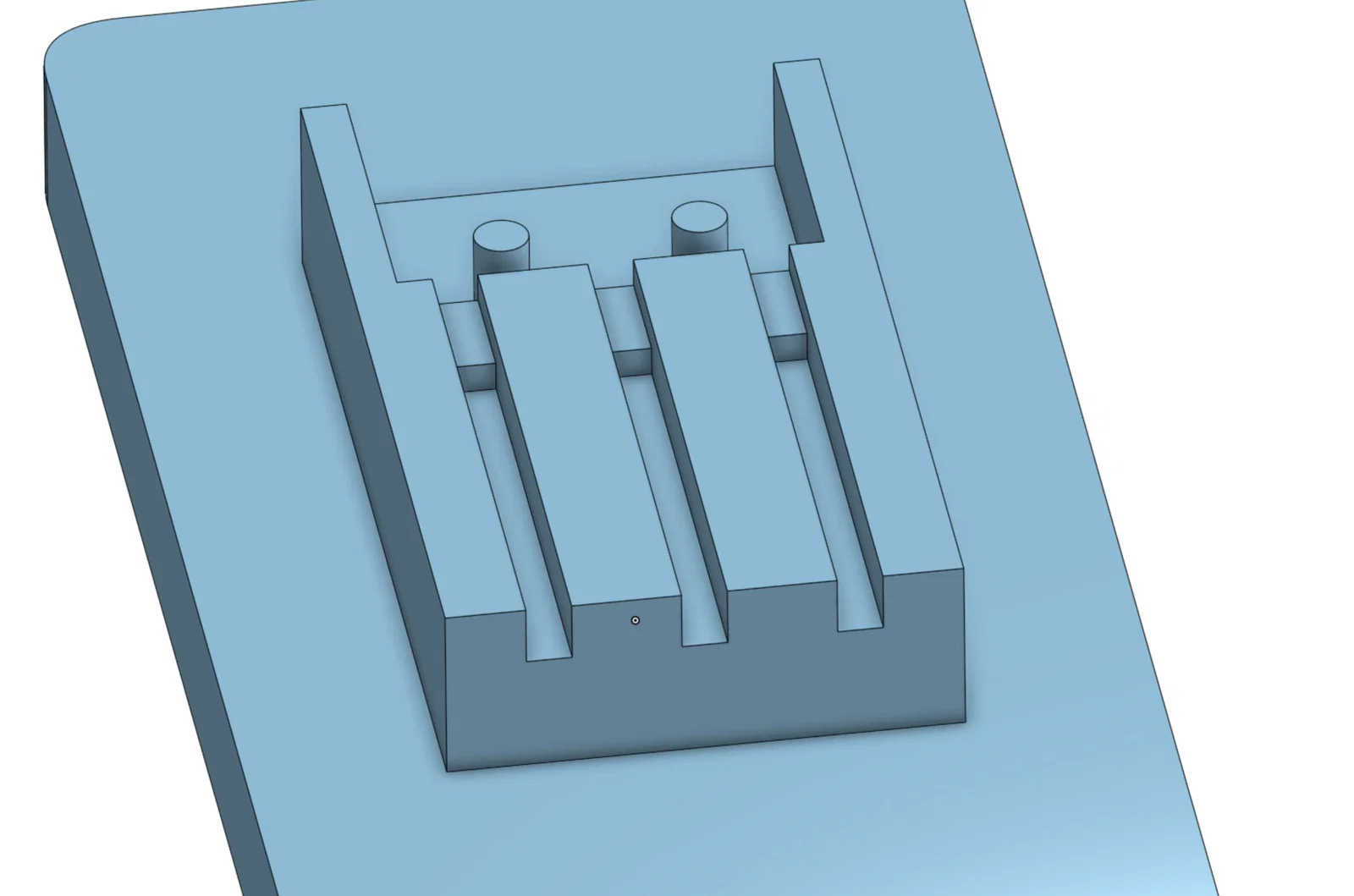

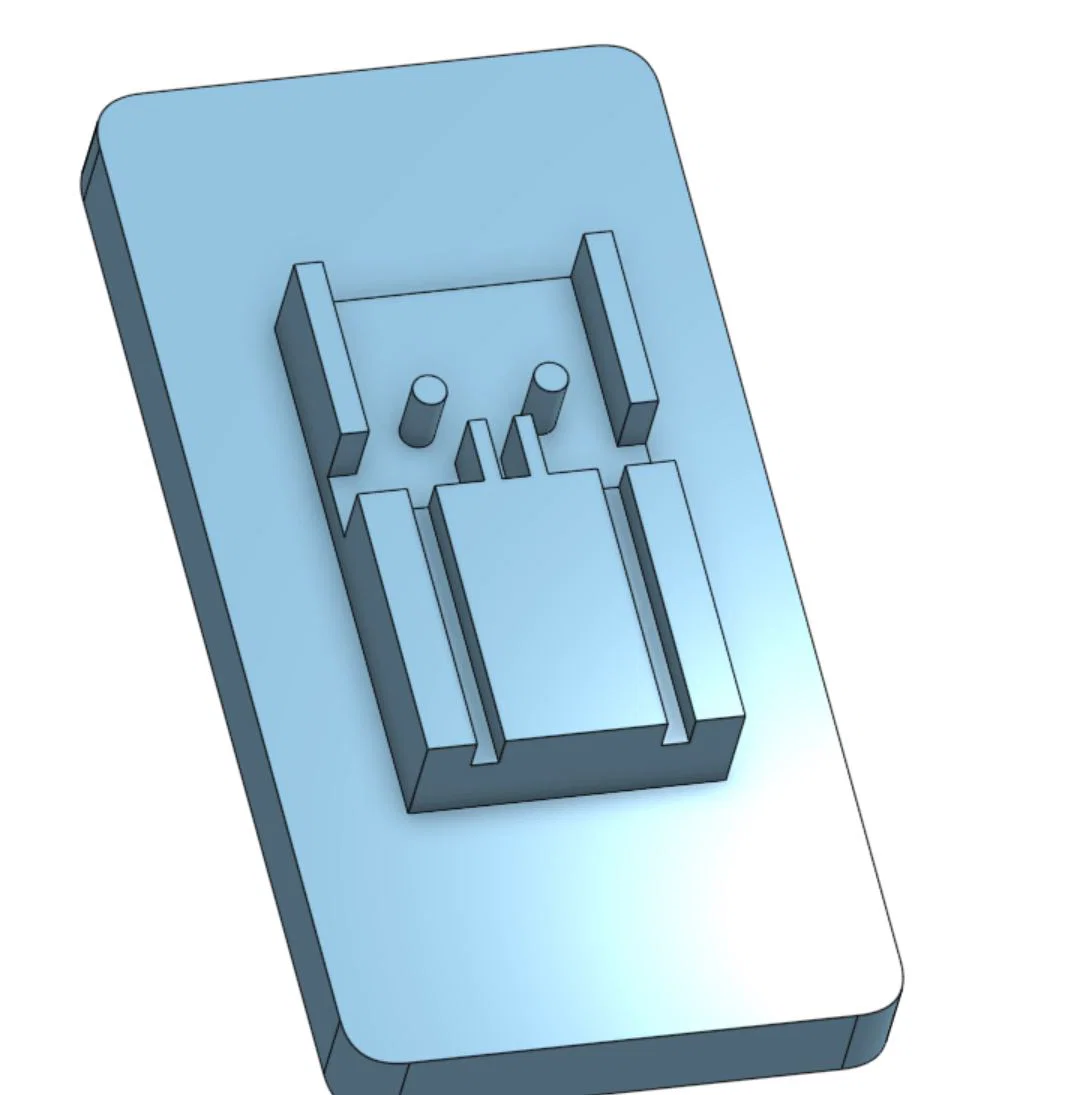

Bản sửa mới: Mình bỏ các vách gần hai chân ngoài để không bị vướng nhựa khi đưa mỏ hàn vào. Đồng thời cũng bỏ luôn rãnh đi dây ở giữa vì bạn chỉ cần hai chân ngoài thôi.
