Bộ tăng đai trục Y cho Anet A8 Plus (Anet A8 Plus Y axis tensioner)

UPDATE 03282024: Hunter the coyote đã nhiệt tình đăng mấy miếng cover để lắp vừa giữa mẫu này và các ngàm gắn thanh ty trượt (linear rod) trục Y. Mấy miếng cover của bạn ấy ở đây:

Phần lớn các V-Slot cover mình dùng cho Anet A8 Plus nằm tại:

UPDATE 03272024: Hunter the coyote có chỉ ra một điểm chưa khớp về chiều dài của chi tiết idler arm trong thiết kế này. Lúc mình đăng thiết kế này lên Thingiverse, idler arm mình đăng dài 47mm. Còn idler arm mình đăng ở đây trên Printables—là chi tiết mình đang dùng trên máy hiện tại—được ghi là “Version 2”, và dài 44mm. Ngoài việc có thể mình đã lắp dây đai (Y axis belt) dài hơn cho A8 Plus của mình, thì mình cũng không nghĩ ra lý do vì sao mình lại rút ngắn chi tiết đó. Mình đoán là mình thêm chữ “Y” dập nổi vào file version 2 để khỏi bị lộn với thiết kế rất giống mà mình làm cho trục X. Mình sẽ upload lại chi tiết bản gốc đang có trên Thingiverse để sẽ có hai lựa chọn cho mọi người. Mình đề xuất bắt đầu với file idler arm version 2 vì đó là chi tiết đang lắp trên máy của mình, nhưng nếu nó bị ngắn quá làm dây đai trục Y của bạn không tới, thì bản tay đòn dài hơn giờ đã có để tải về ở đây. Xin lỗi nếu mình làm ai gặp phiền phức không đáng có khi dùng thiết kế này.

Ban đầu mình dựng mẫu này như một “proof of concept” cho dự án lên khung thép mình đang làm cho chiếc Anet A8 classic, nhưng vì nó chạy ổn hơn hẳn so với bộ tensioner hai wing nut cồng kềnh đi kèm A8 Plus, nên mình đăng lên đây.

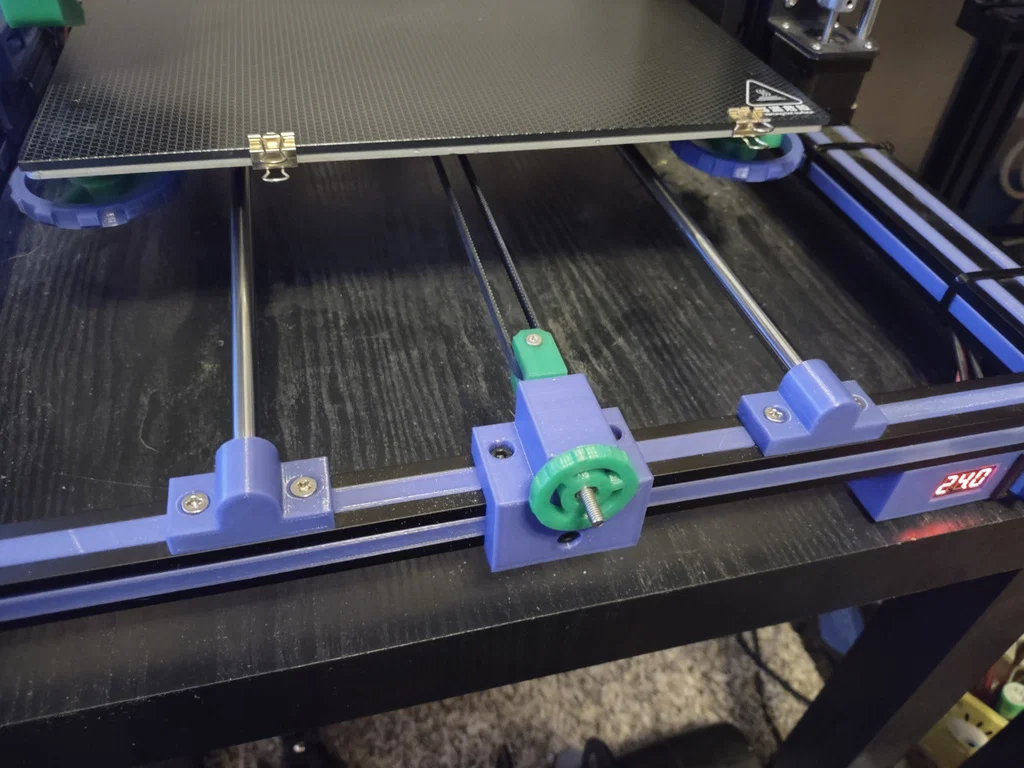

Phần receiver của mẫu này bắt vào thanh nhôm định hình (aluminum extrusion) 20x20, đúng như trên A8 Plus, bằng 3 con ốc M4 X 8mm socket head và T nut. Lưu ý: Để dễ lắp, mình luồn sẵn T-nut đơn ở mặt trước của khung, rồi lắp sẵn 2 con ốc phía trên và T-nut vào receiver trước khi bắt lên. Khi đưa receiver vào vị trí, mình vặn con ốc phía trước vào T-nut đã nằm sẵn, rồi siết cả 3 con ốc. Nếu cố lắp receiver khi đã gắn đủ cả 3 con ốc và T-nut sẵn trên receiver thì có thể sẽ khá khó.

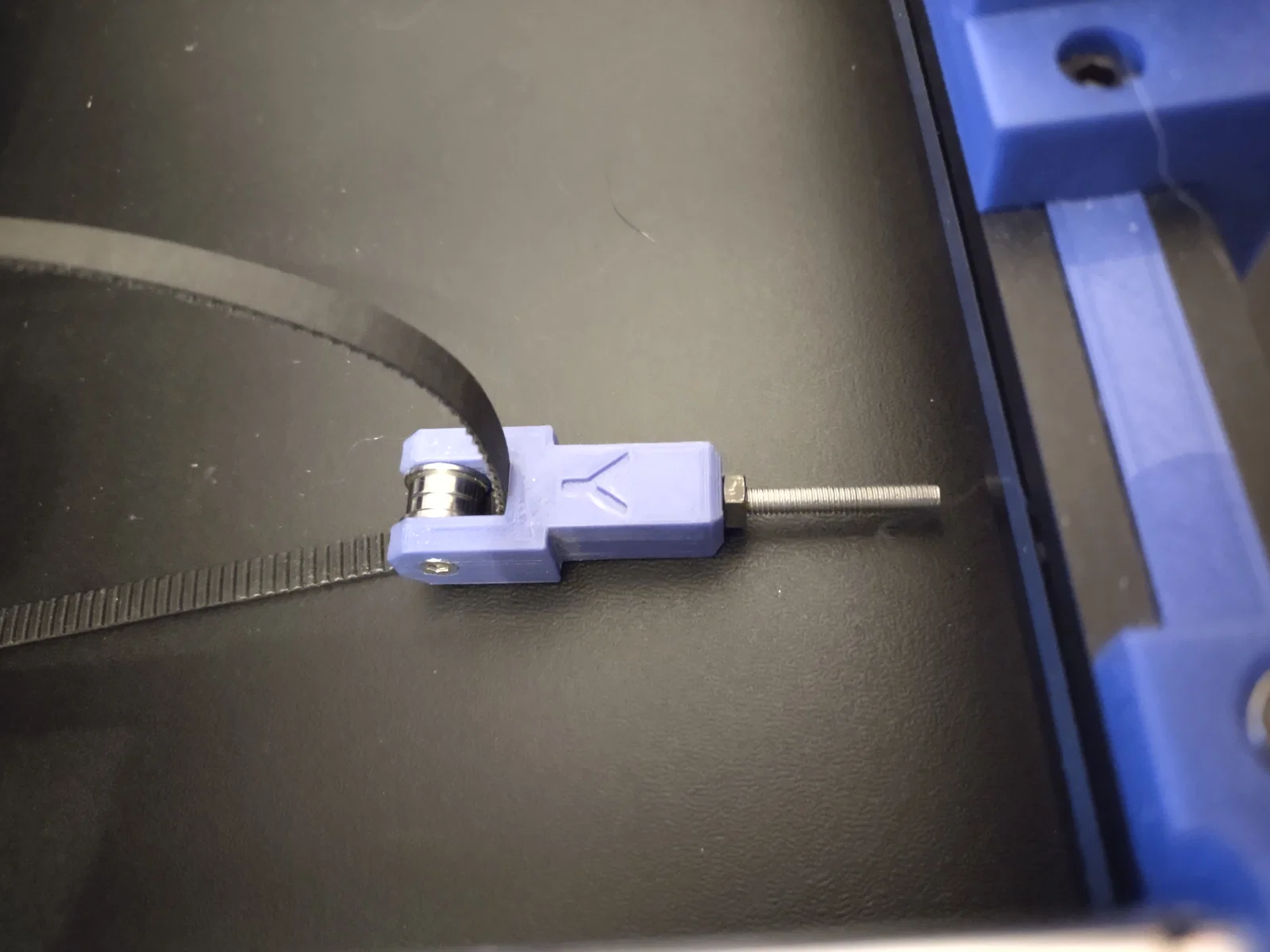

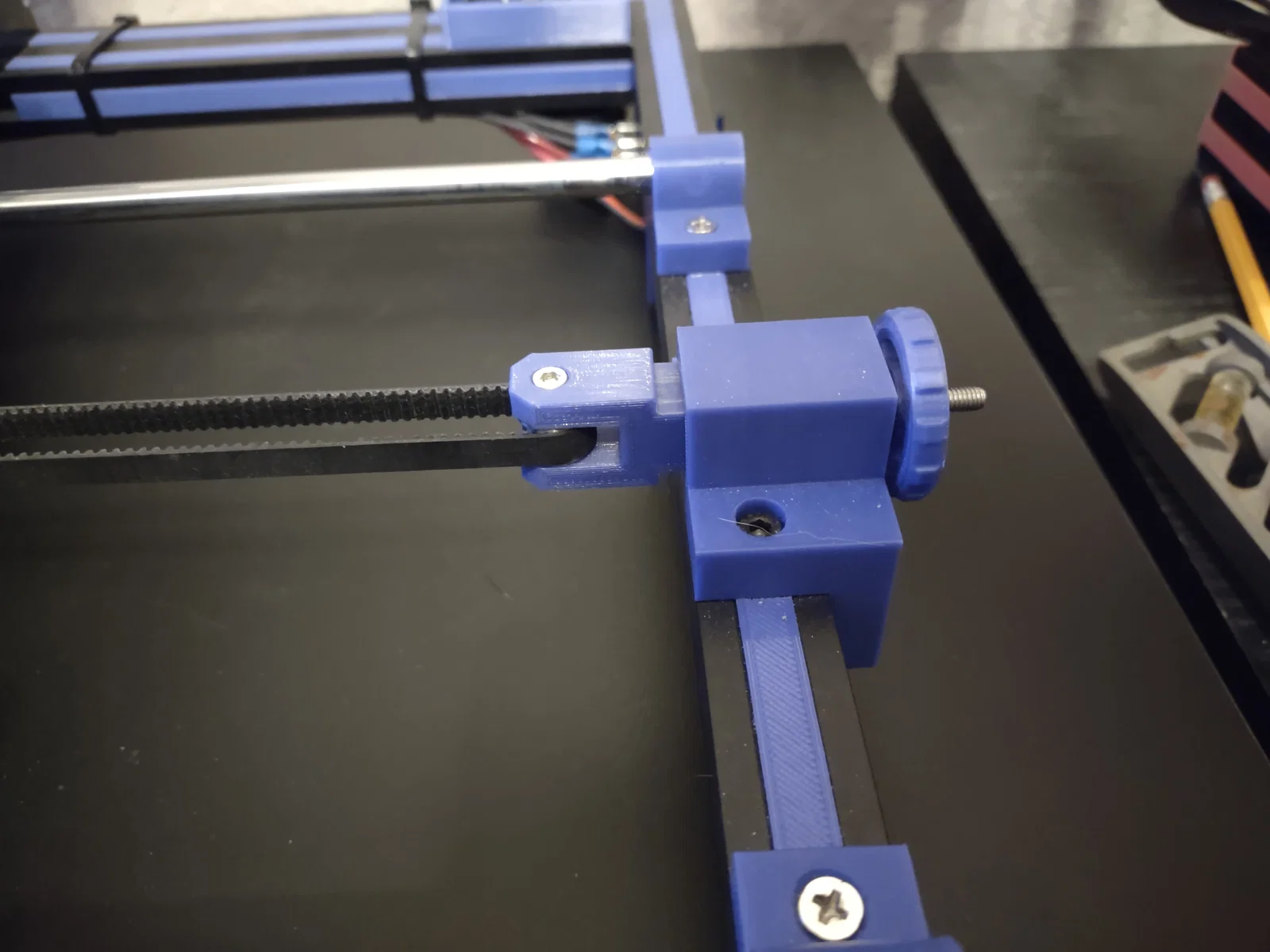

Cần luồn một con ốc M4X 40mm hex cap xuyên qua idler arm và siết đai ốc trước khi gắn cụm idler bearing 2 mảnh vào tay đòn bằng ốc M3x16mm socket head và đai ốc M3. Sau đó, đưa cụm idler arm đã ráp vào receiver, lắp thêm một long đền (washer) M4, và cuối cùng là núm vặn (knob) có đai ốc M4 được gài sẵn.

Mình đăng mẫu này lần đầu vào ngày 12/06/2023 trên một trang 3D modeling phổ biến khác, nhưng tiếc là dạo này trang đó không còn “ổn” như trước nữa, nên mình sẽ chuyển phần lớn sản phẩm qua đây và hy vọng trang này sẽ bền lâu hơn.

LƯU Ý KHI IN: Receiver và idler arm in theo đúng hướng trong STL và không cần supports. Knob in theo đúng hướng trong STL nhưng cần supports “to build plate”, gỡ rất dễ và không tốn nhiều vật liệu. Mình in toàn bộ các chi tiết cho máy in của mình với 100% infill. “hunter the coyote” mới cho mình xem hình phần receiver của mẫu này bị nứt. Mình tưởng với độ dày mình làm thì có thể in ít infill hơn cũng được, nhưng mình nghĩ tốt nhất cứ in 100%, nhất là khi bạn in bằng PLA.
