USB Shifter Top Plate – Tấm mặt shifter thay thế/nâng cấp
Tấm USB Shifter Top Plate để thay thế hoặc nâng cấp shifter cho sim racing rig. Có file STL để 3D print và DXF để cắt laser acrylic. Hỗ trợ nhiều cấu hình 6+R, 7+R, kèm Switch/SwitchMod và bo góc (Fillets) cho mượt.
Mô tả
Thay thế (hoặc nâng cấp) tấm top plate USB Shifter cho bộ sim racing rig của bạn!

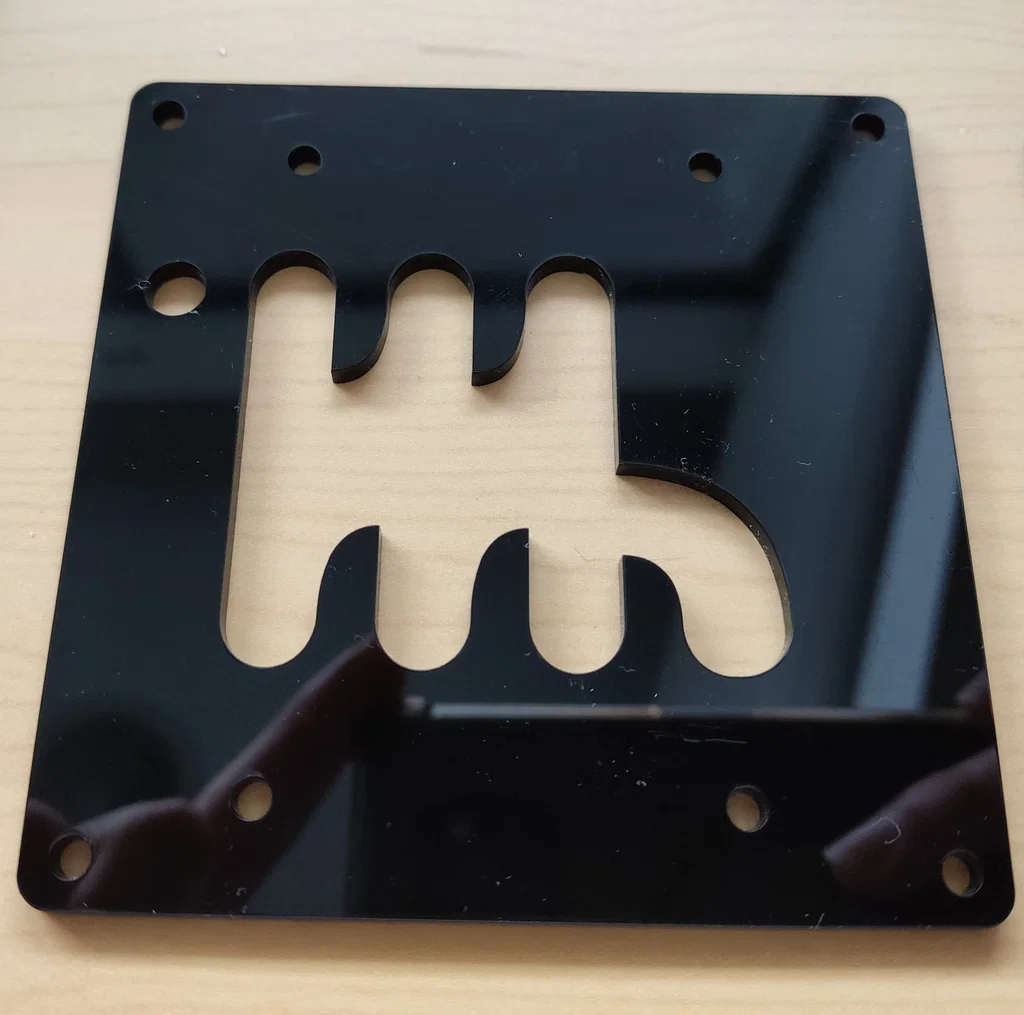

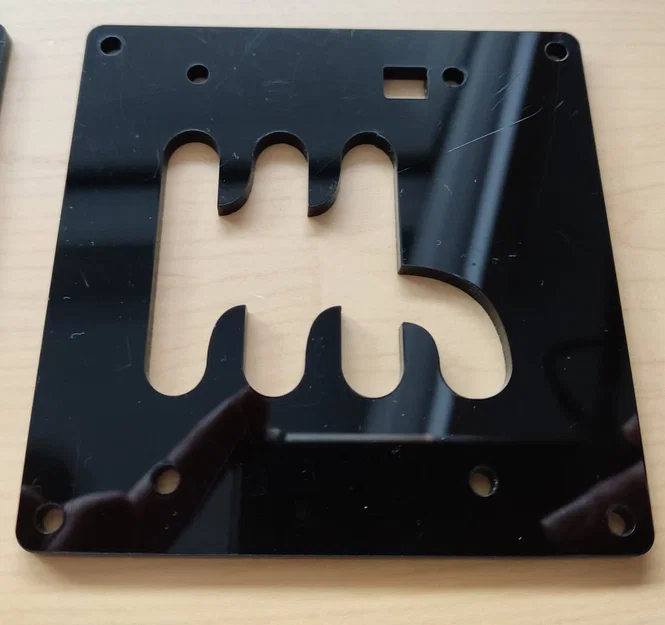

Bạn có thể tự 3D print bằng các file STL, hoặc cắt laser trên mica/acrylic bằng các file DXF.
(Đừng quên lật (flip) model nếu bạn muốn mặt textured của print bed hướng lên trên!)
UPDATE: Mình đã thêm biến thể thứ hai của shifter top plate cho các USB shifter có cấu hình khác với cái của mình. Nếu có vấn đề gì với thiết kế này hoặc có ý kiến cải thiện, cứ báo mình biết.
Mình cũng đã bo góc (Fillets) ở các góc để thao tác sang số mượt hơn. (Cảm ơn lincomatic đã gợi ý)
Mình đã kèm sẵn các cấu hình phổ biến, bạn chỉ cần chọn file phù hợp nhu cầu.

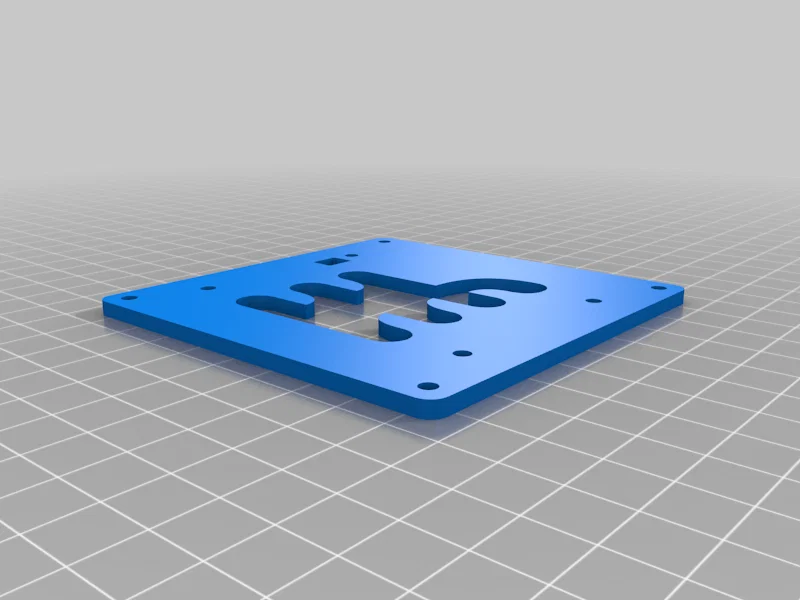

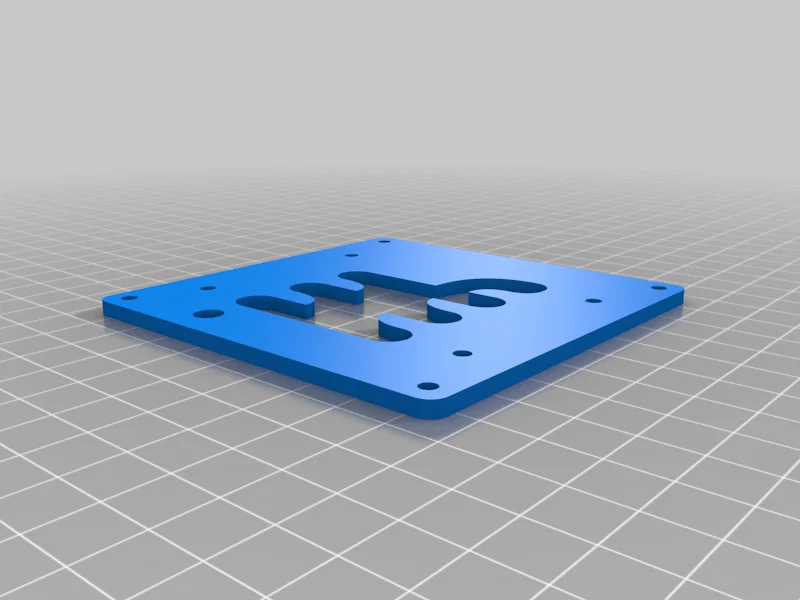

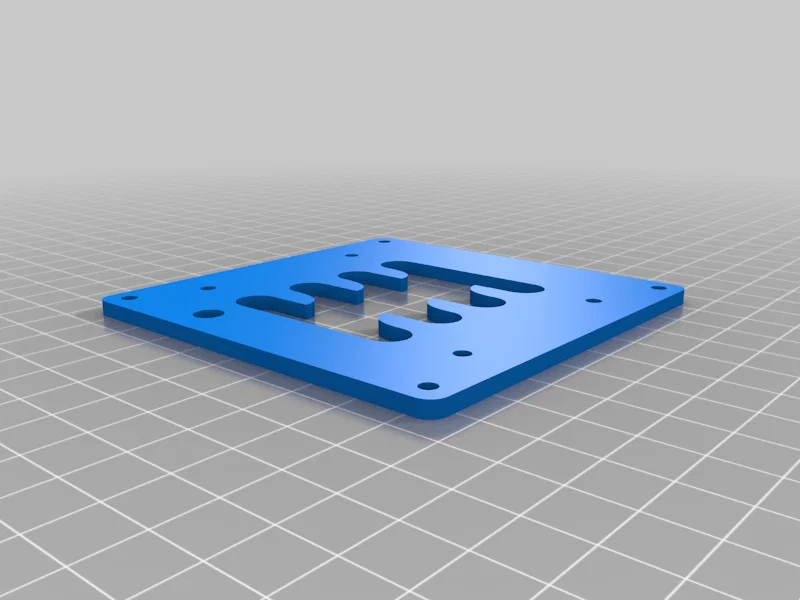

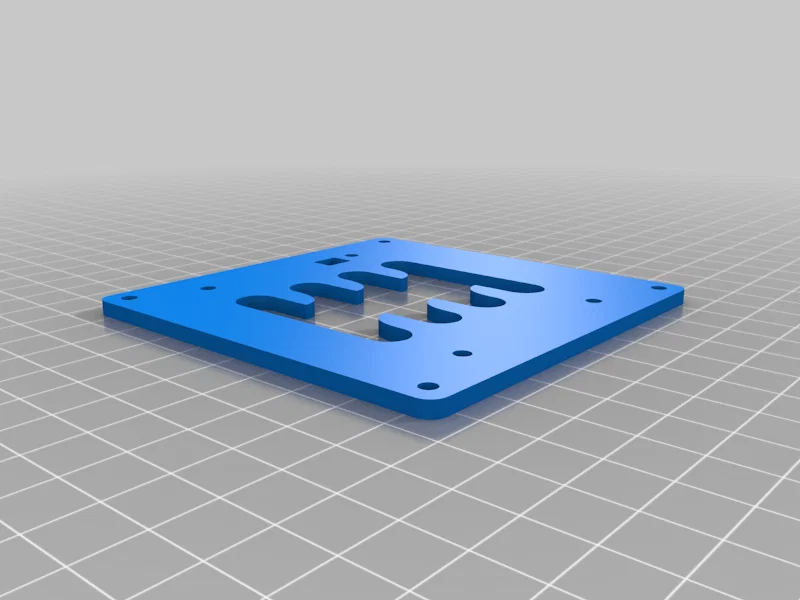

- 6+R
- 7+R

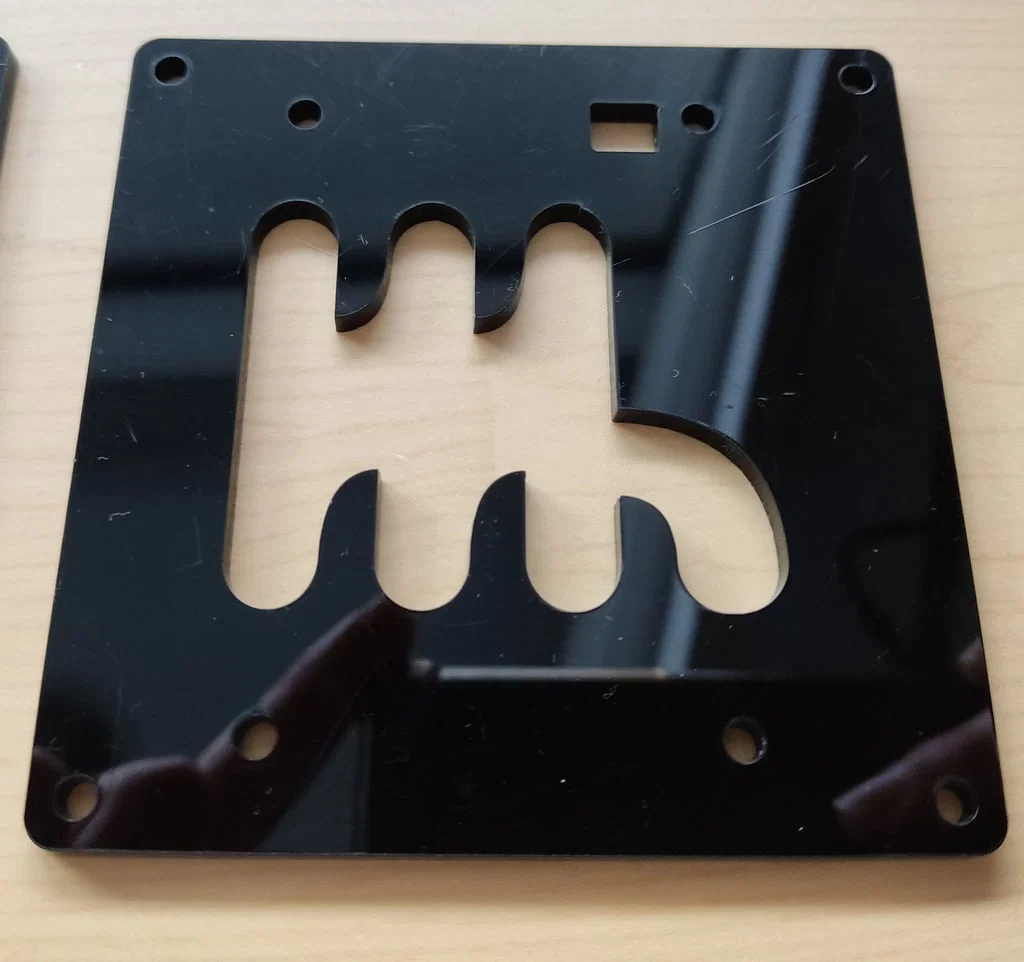

- 6+R+Switch (dành cho ai có thêm một công tắc)
- 7+R+Switch

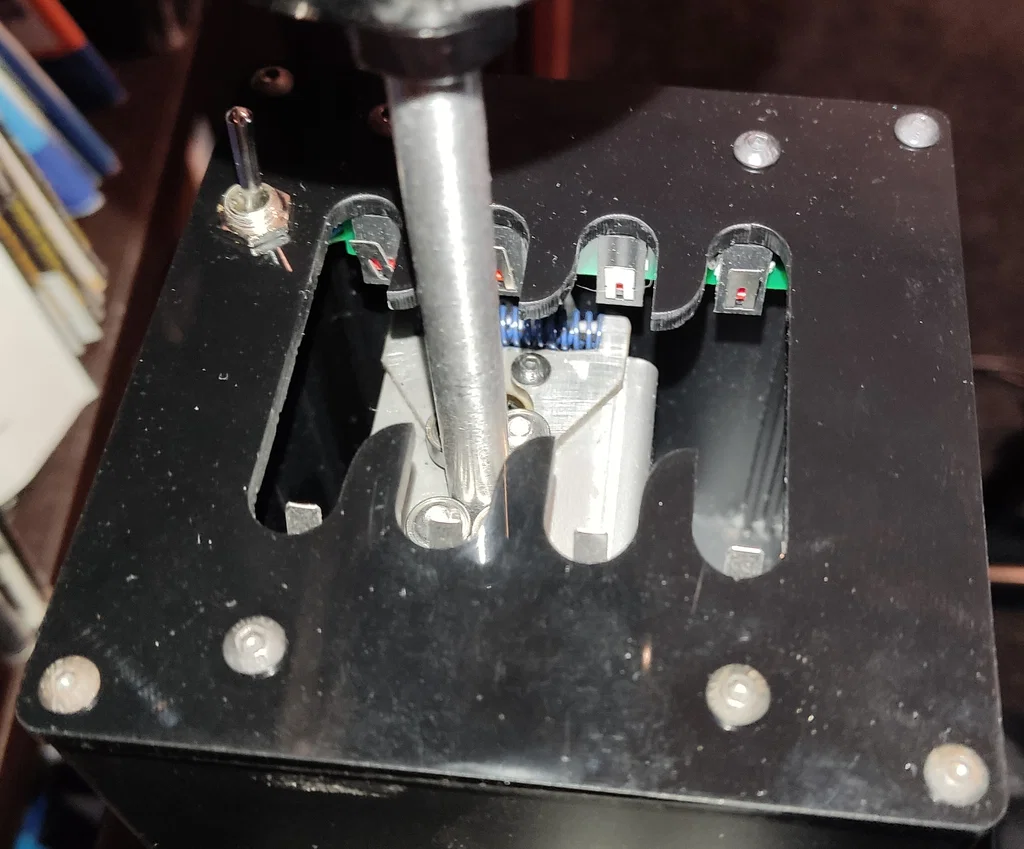

- 6+R+SwitchMod (dời vị trí công tắc để nằm phẳng với plate, tránh bị lủng lẳng dây. Xem hình để hiểu ý)
- 7+R+SwitchMod

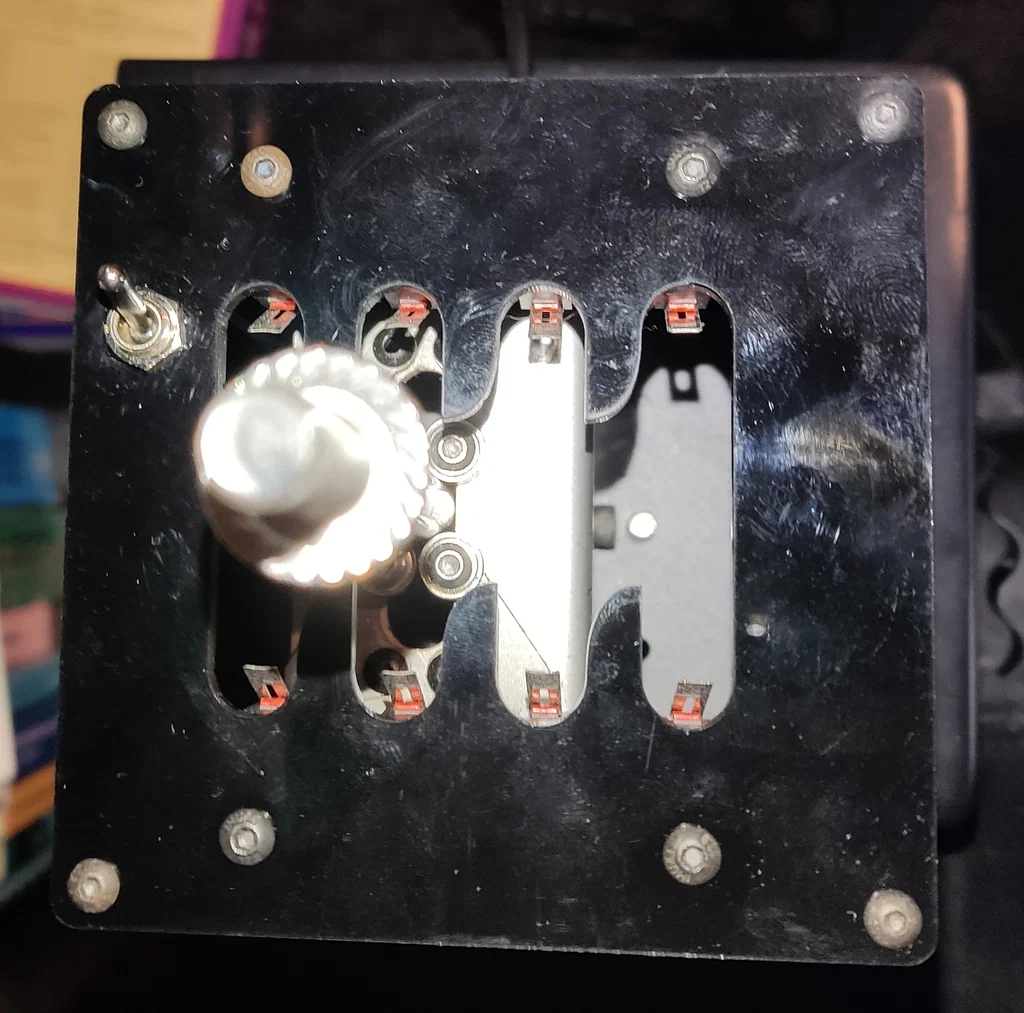

Ban đầu mình làm bản 6+R+Switch và phát hiện ra shifter của mình còn có thêm số 7, nhưng bị mặt plate zin che mất. Nên giờ mình dùng 7+R+Switch, nhưng shifter của bạn có thể khác.
Nếu bạn tò mò cách làm cho shifter này chạy được với console (cụ thể là PlayStation) thì xem ở đây.
https://github.com/azzajess/USB-Shifter-to-Thrustmaster-Wheelbase
Mình thiết kế cái này như thế nào
Onshape
Mình dùng Onshape để dựng top plate. Kích thước đo dựa trên bản 6+R+Switch của mình, và trong sketch có đủ mọi cấu hình nên nhìn sẽ hơi rối.
Nếu bạn muốn chỉnh sửa sketch gốc theo cấu hình riêng của bạn thì có thể vào đây.
