Creality K1 high risers đa năng (multifunctions) cho nắp & thông gió

Các vấn đề mà mẫu này giải quyết:

1. Tăng chiều cao của riser để ống PTFE không bị cạ vào nắp (tùy theo kiểu routing của bạn). Chiều cao này cũng hỗ trợ cho mục #3 (thoát khí nóng).

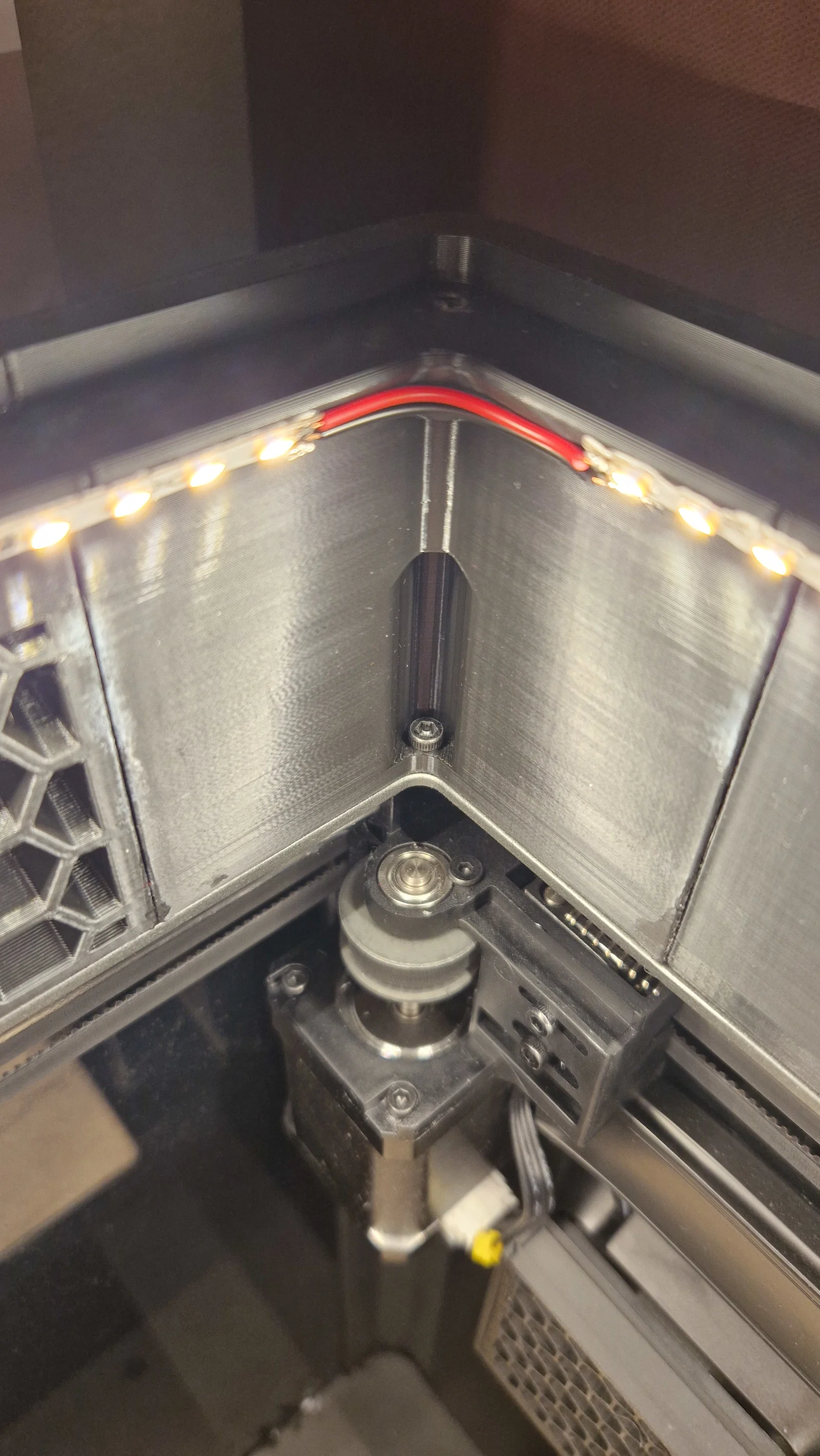

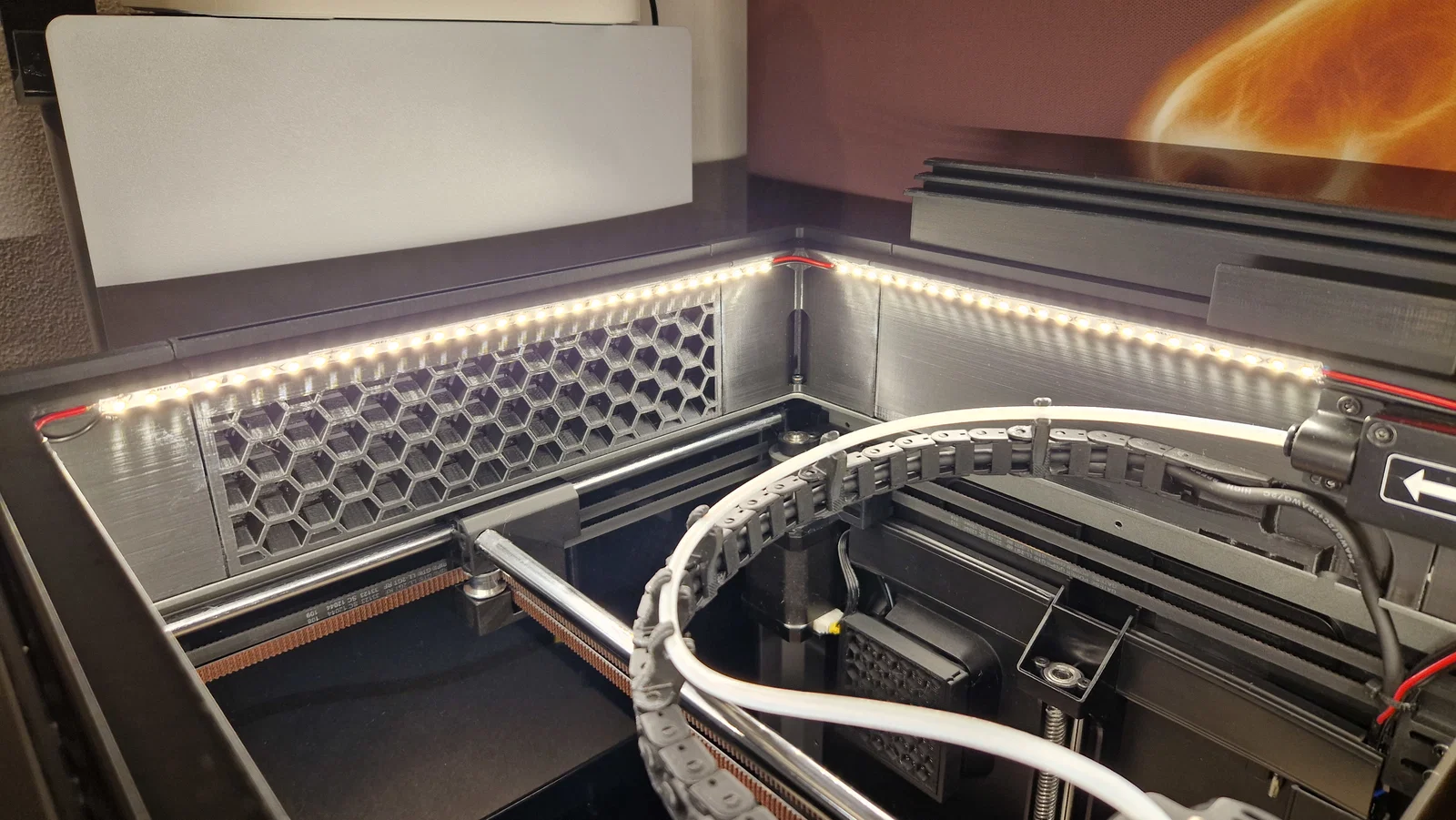

2. Có sẵn gờ đỡ nghiêng 45 độ cho dải LED (bạn sẽ phải dùng băng keo dán nguyên bản của LED, nhưng nếu keo yếu thì nên dùng băng keo xịn hơn hoặc dán keo). Để in với ít support nhất, mình phải hy sinh tính năng tạo rãnh trên gờ đỡ này để có thể luồn dải LED vào mà không cần keo dán.

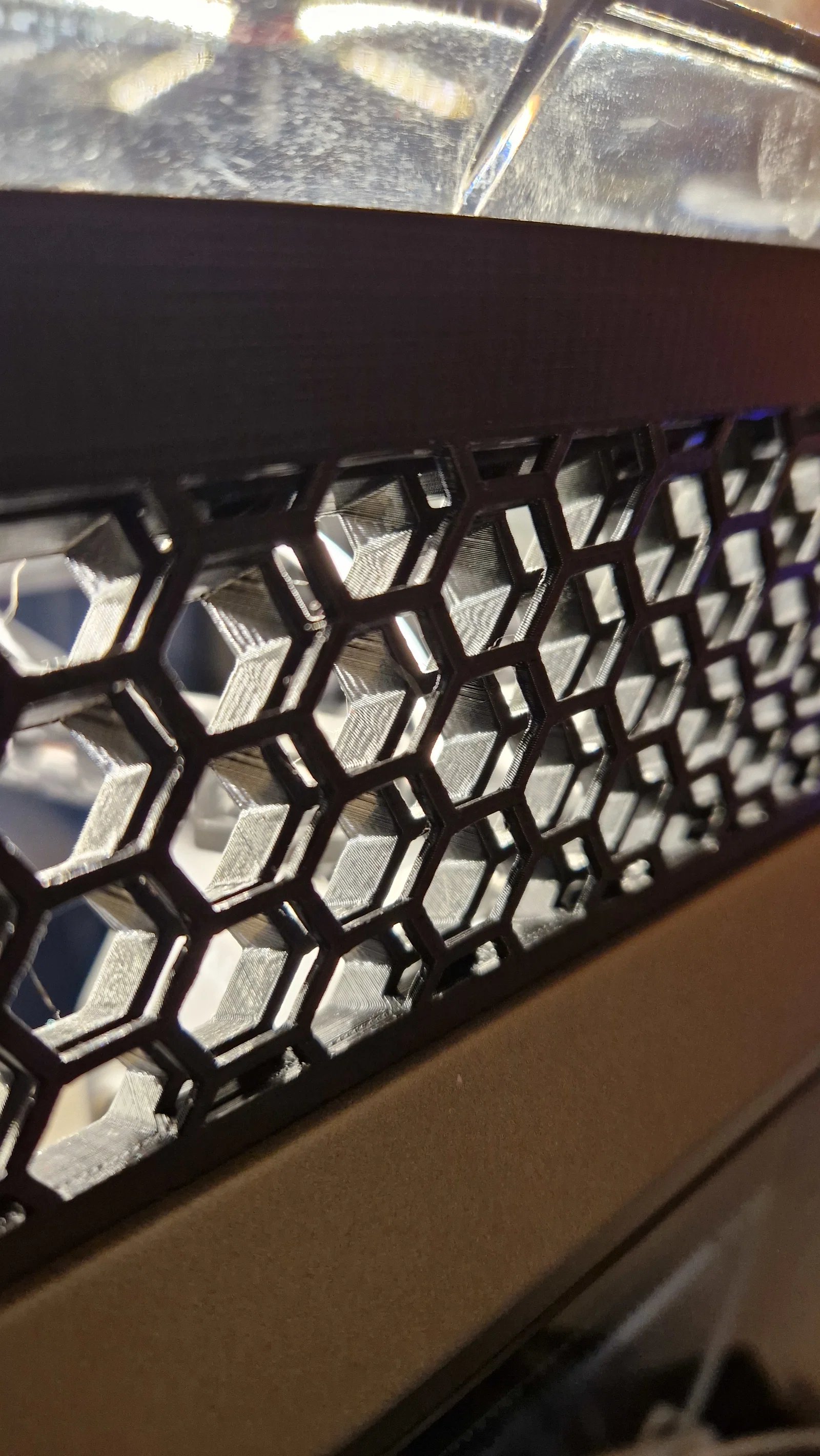

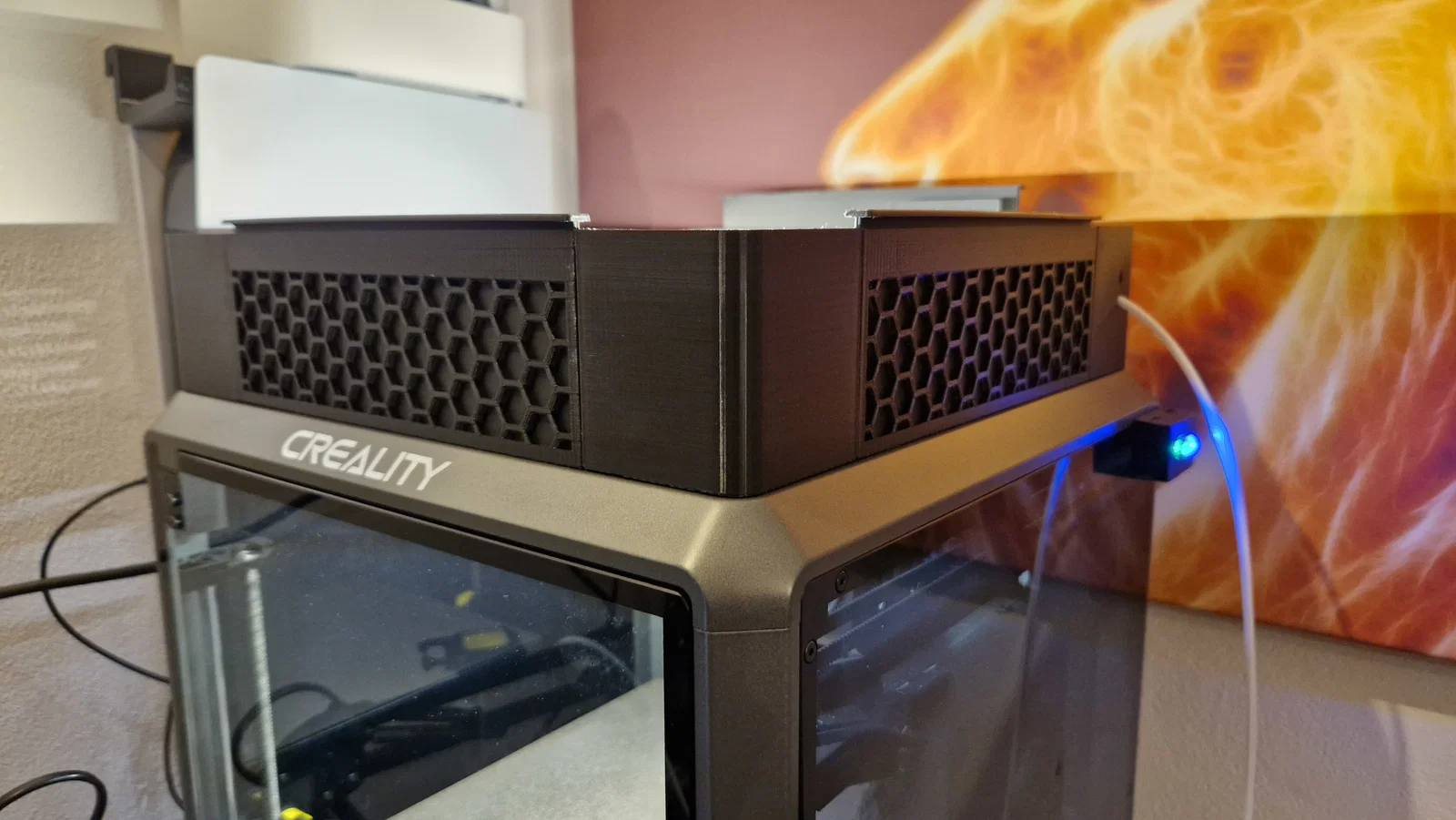

3. Có 3 (trên 4) vách được thiết kế lỗ tổ ong (hexagonal) để in không cần support. Các lỗ được định hướng 45 độ lên/xuống, từ phía trong máy ra ngoài, giúp khí nóng thoát dễ hơn khi bạn vẫn để nắp, ví dụ khi in PLA (khỏi cần tháo nắp).

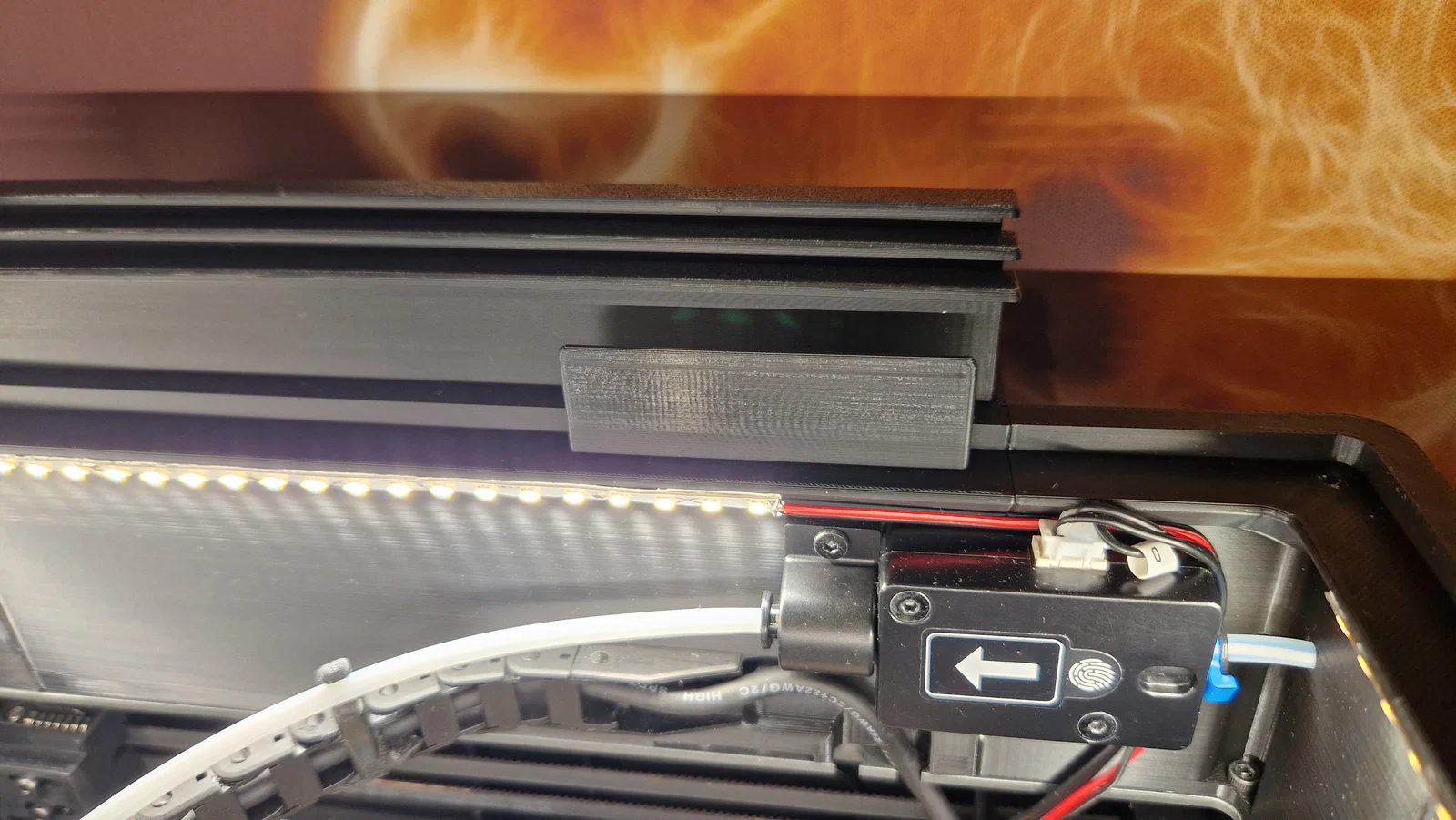

4. Có cửa (door) để lắp vào nhằm bịt các lỗ tổ ong, phòng trường hợp bạn in vật liệu cần buồng kín. Vách sau còn có thêm một gờ nhỏ phía trên để bịt luôn khe hở phía sau của nắp.

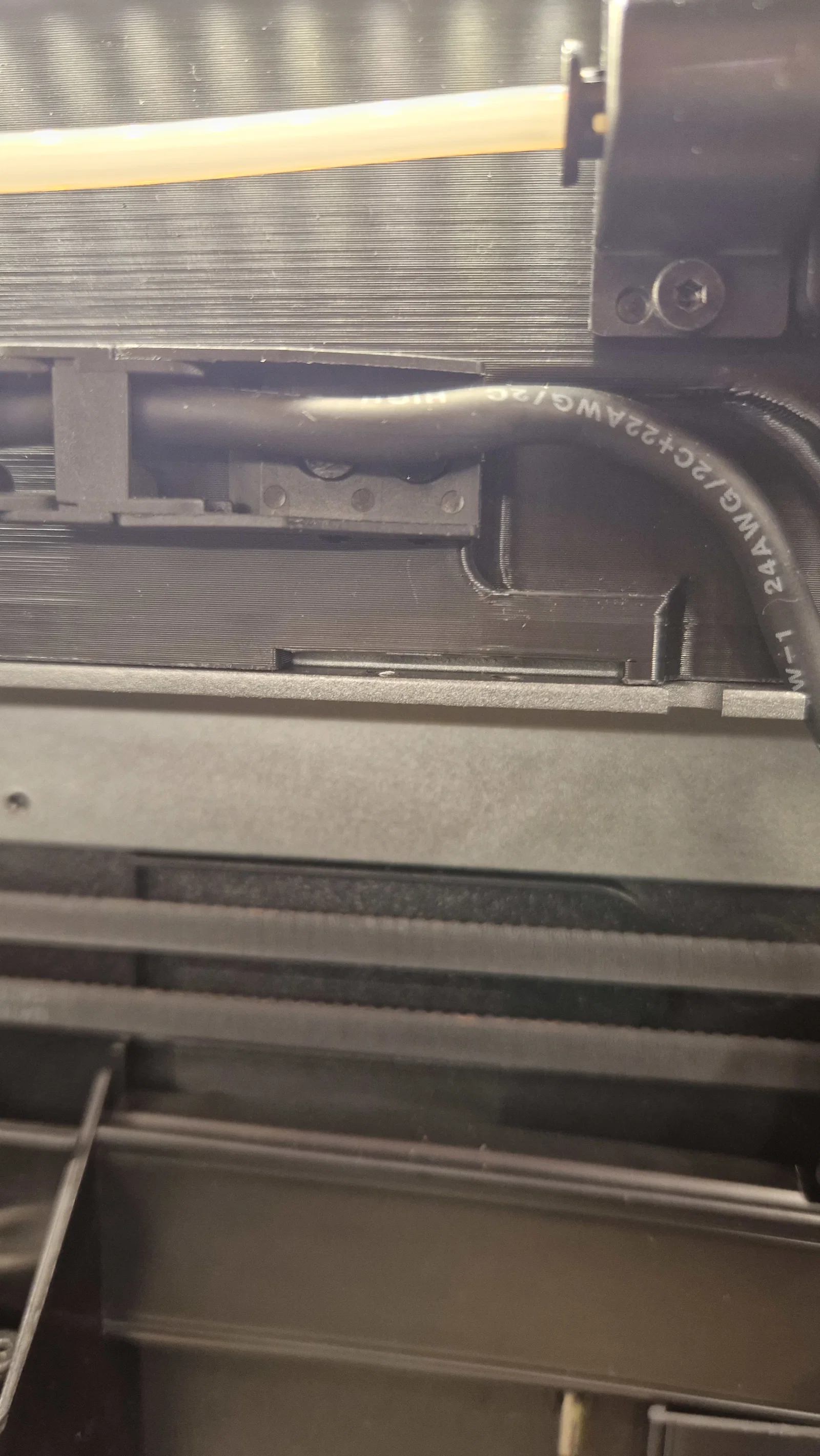

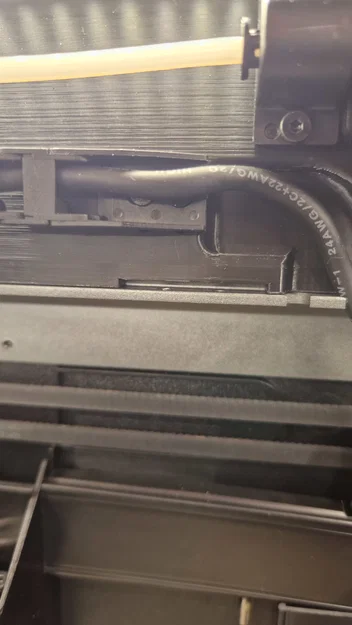

5. Có thể tháo bệ đỡ xích kim loại (metalic chain support) và gắn xích trực tiếp lên riser ở vị trí cao hơn một chút. Tính năng này có thể cần nếu bạn đổi cấu hình ống PTFE hoặc xích và làm tăng tải. Một số cấu hình khiến xích bị thấp xuống và cạ vào thanh dẫn hướng. Tính năng này cho phép đưa xích lên cao hơn (để làm được bạn sẽ cần nut có thể nung nóng rồi ép chèn vào nhựa).

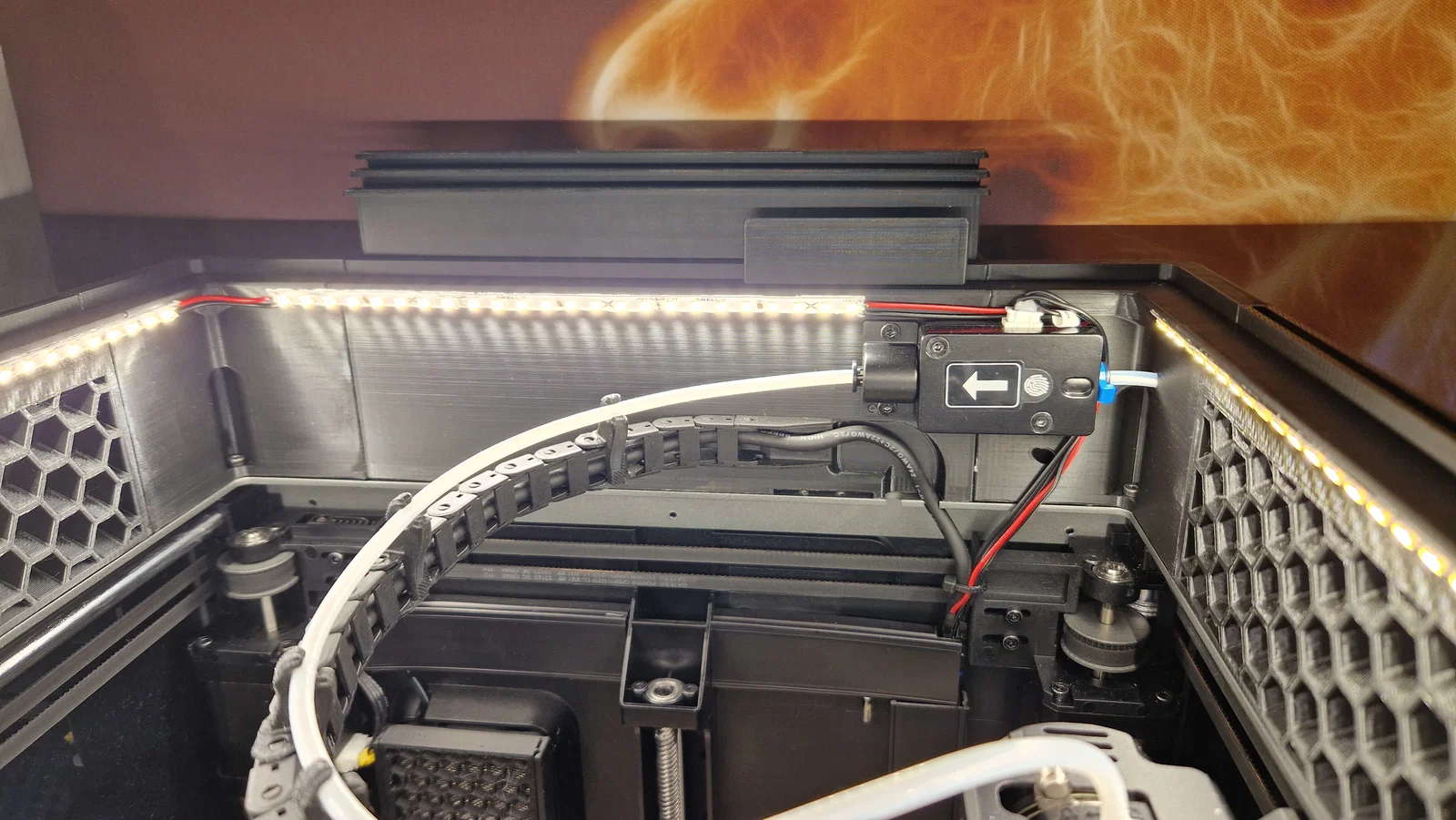

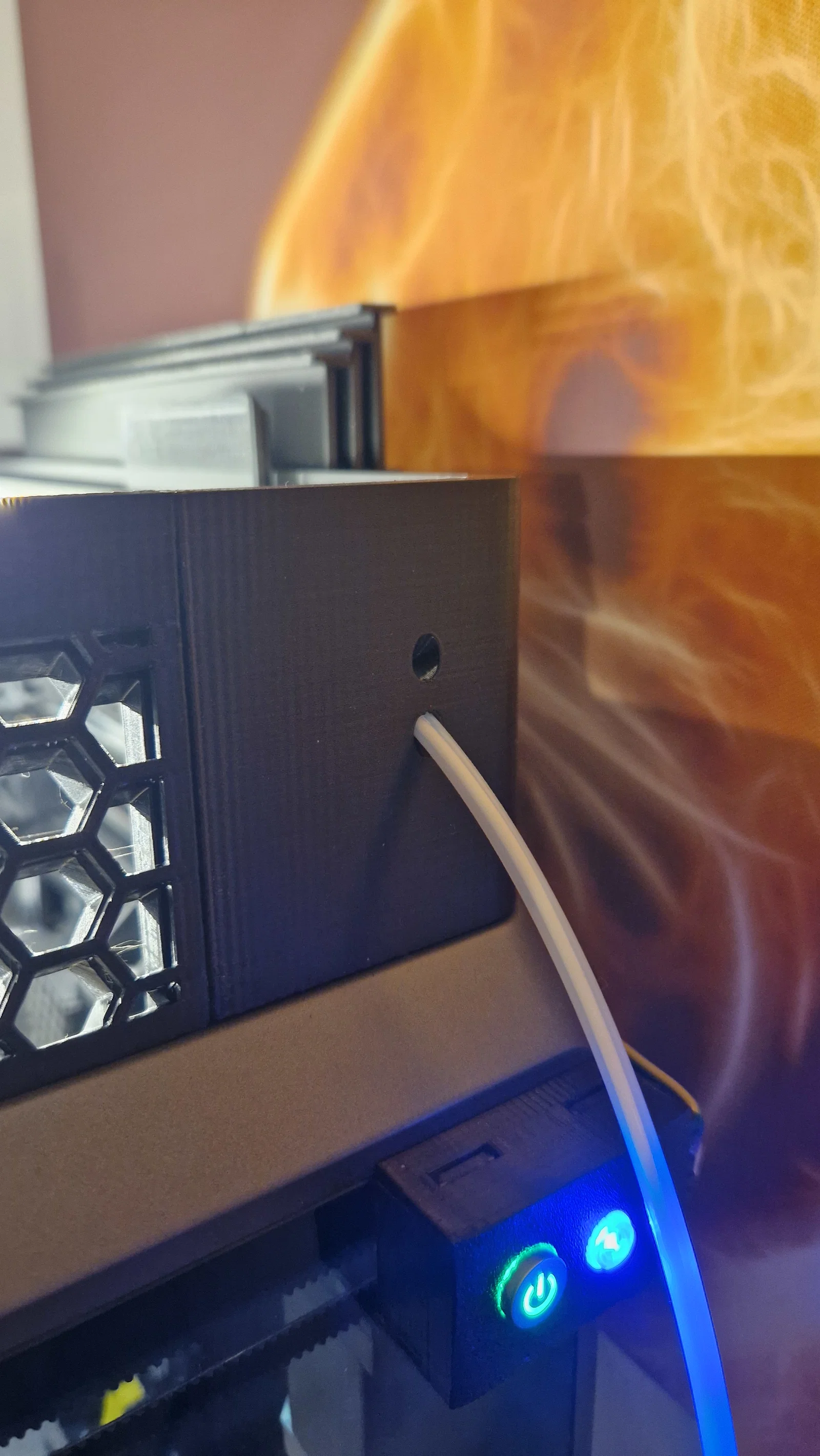

6. Có thể dời filament sensor vào bên trong để đường dẫn tới hotend ngắn hơn. Ống có thể đi ra ngoài từ sensor sang bên hông, hướng xuống hoặc hướng lên (nếu bạn có hộp/sấy filament gắn tường hoặc đặt trên nóc máy). Mình chừa một lỗ phía sau nếu bạn muốn giữ sensor ở vị trí nguyên bản. Tính năng này không cần nut, bạn dùng ốc zin là được.

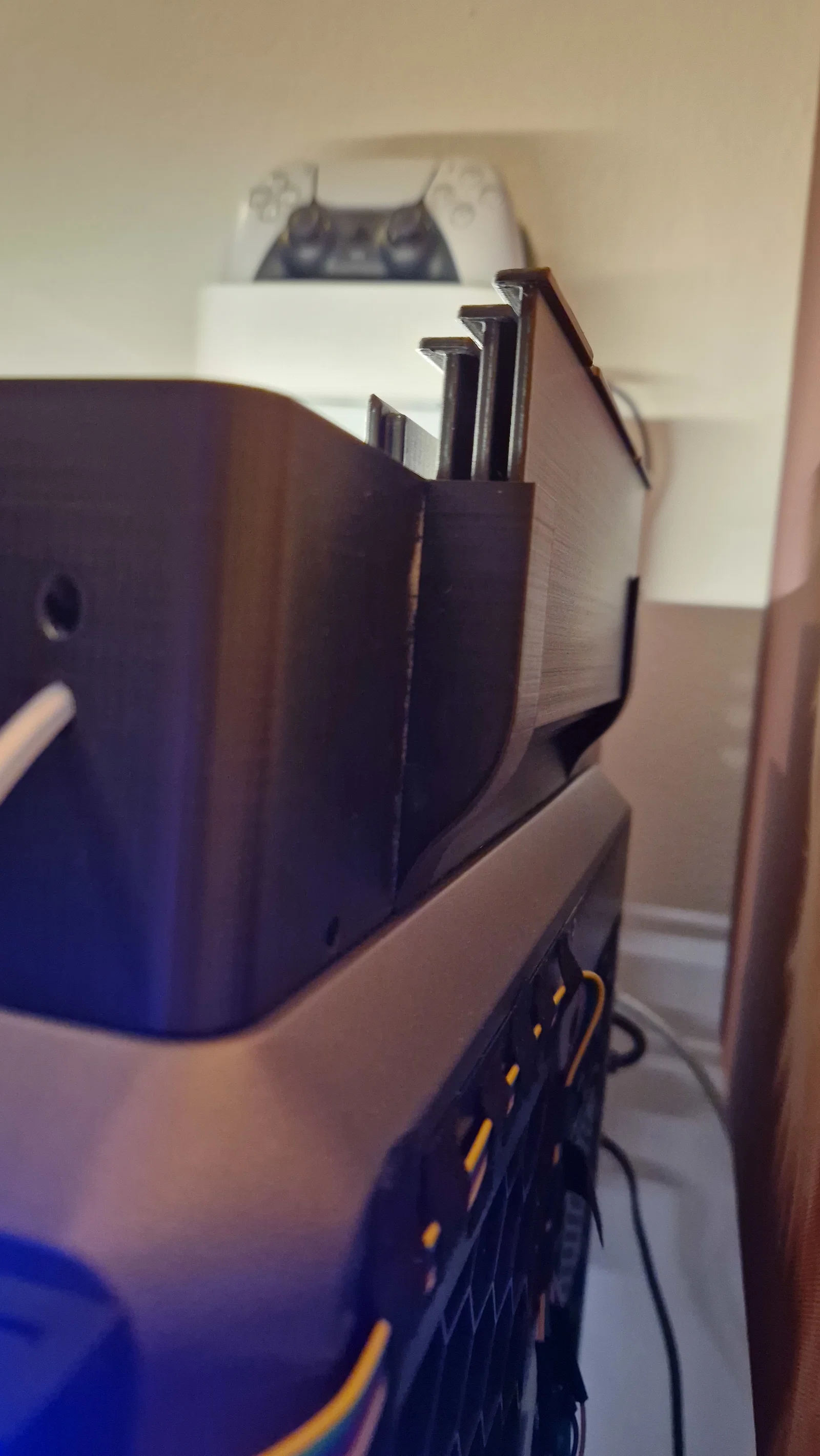

7. Vách sau có sẵn chỗ để cất/treo các cửa (doors).

Hướng dẫn:

1. In được với mọi loại vật liệu, trong hình là PLA.
2. Mình dùng tốc độ in 160–180 mm/s.
3. In ổn ở layer 0.2 mm (mình gợi ý 4 walls, tức tối thiểu 0.8 mm độ dày vách).
4. Bạn sẽ cần:
   • 3 x Normal corner (STL)
   • 1 x Back corner (STL)
   • 3 x Wall with grid (STL)
   • 1 x Back wall (STL)
   • 2 x Side door + 1 x Front door (khác nhau duy nhất là vài đường cắt nhỏ để có thể lắp cửa ở bên hông khi đang để nắp). (STL)
   • 2 hoặc 4 con M3 nuts loại có thể nung nóng rồi ép chèn vào nhựa (chỉ khi bạn muốn dời xích lên cao). Bạn có thể dùng ốc zin để lắp.
   • 4 con vít M3 để cố định các góc (chiều dài tùy, nhưng dài hơn 6mm)
   • Bạn có thể dùng 2 con ốc zin để bắt lên trên các góc, khớp với nam châm của nắp.
5. Gợi ý:
   • Dùng tối thiểu 15% gyroid infill
   • Dán các phần bằng keo 502 (super glue) hoặc keo dẻo. Nên dán rời bên ngoài trước rồi mới đem cả cụm gắn lên máy sau. Mình khuyên bạn test độ khớp của lỗ và góc trước khi dán. Ngoài ra, nếu dán rời, nên dùng nắp để canh cho chuẩn (kiểm tra góc 90 độ). Dán keo không bắt buộc.
   • Nếu bạn gắn LED, vui lòng theo dõi vài ngày đầu; rung và nhiệt có thể làm băng keo bị bong. (Mình có 1 góc bị tuột sau 2 ngày, có thể do dính dầu/bụi lúc lắp; nhỏ 1 giọt keo 502 là xong.)
   • Nếu cuộn filament của bạn đặt bên trái máy, bộ riser này có thể không phù hợp.
   • Nếu filament của bạn đặt phía sau máy, bạn sẽ cần để sensor ở ngoài theo vị trí nguyên bản và đi ống qua back corner (back wall).

Mọi góp ý đều hoan nghênh. Thấy hay và hữu ích thì chia sẻ giúp mình.

Lời cảm ơn đặc biệt tới @Henlor đã cung cấp model 3D đầy đủ của máy K1 để mình dùng phần top làm nền.
