Kệ Rebuild Phuộc cho Xe RC 1/10 Scale

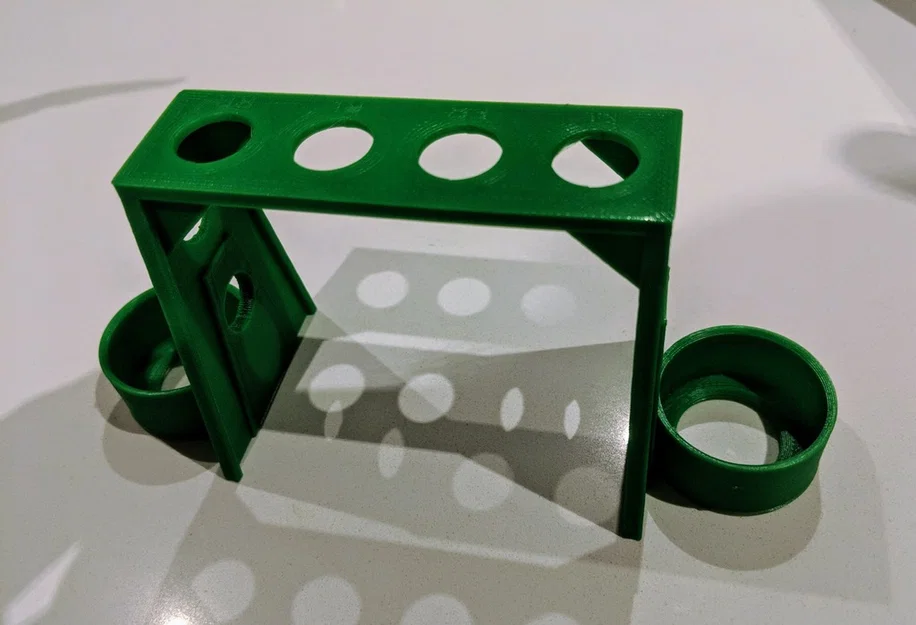

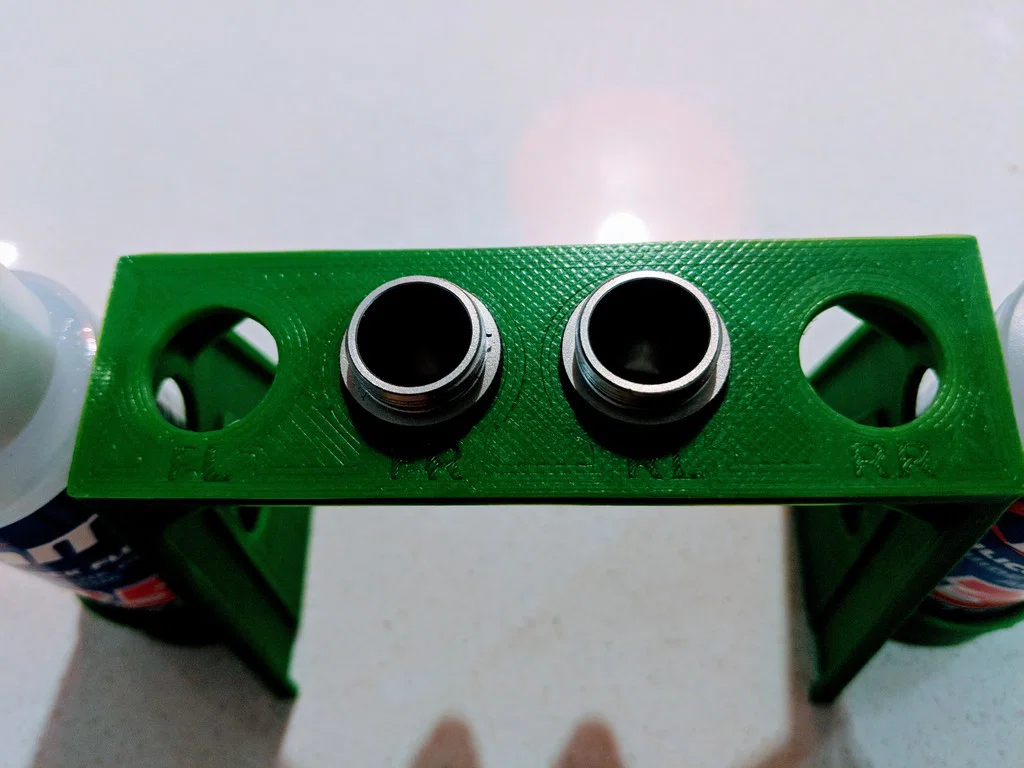

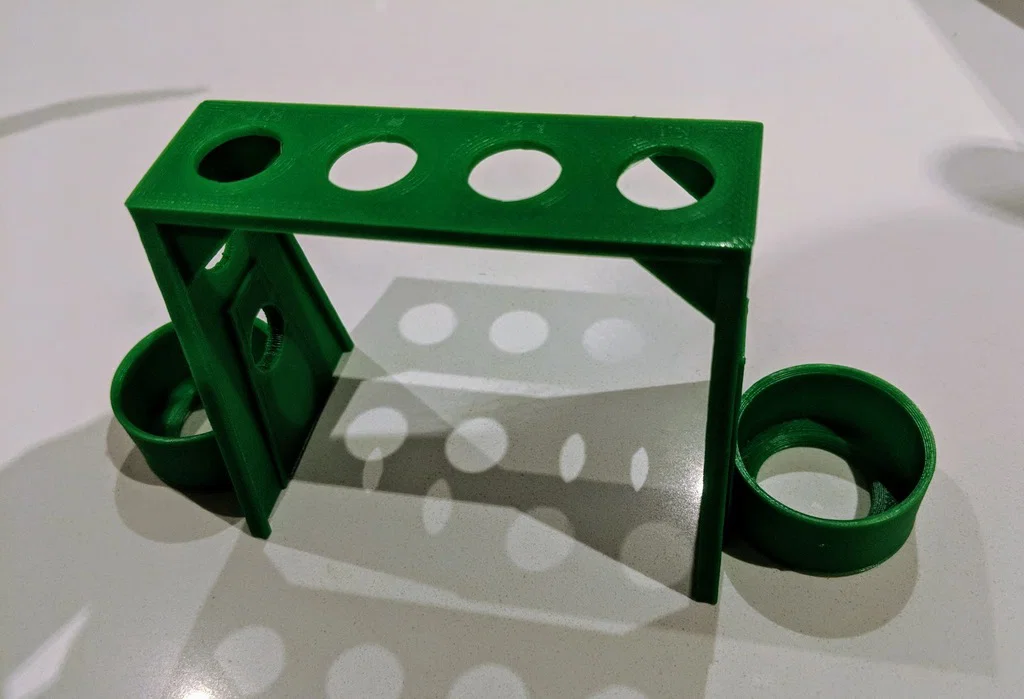

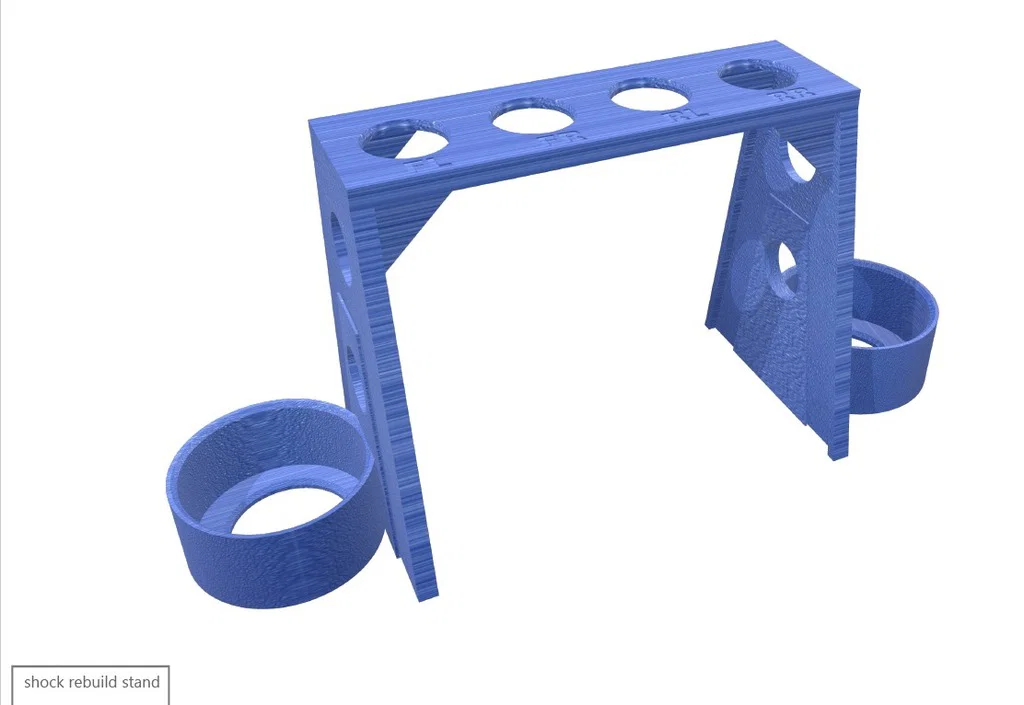

Kệ rebuild phuộc cho xe 1/10 scale. Thiết kế để giữ thân phuộc (shock bodies) trong lúc dầu lắng xuống, và giúp mọi thứ gọn gàng hơn khi làm công việc khá “bầy hầy” này. Thiết kế cho phuộc chuẩn 12mm, như Team Associated B6/B6D, B64/B64D, Losi 22, v.v. Các lỗ hơi lớn hơn 14mm một chút, nên ôm vừa khít đa số loại phuộc này. Nếu bạn muốn theo dõi đúng vị trí ban đầu của từng cây phuộc, mỗi lỗ có ghi nhãn trước/sau/trái/phải.

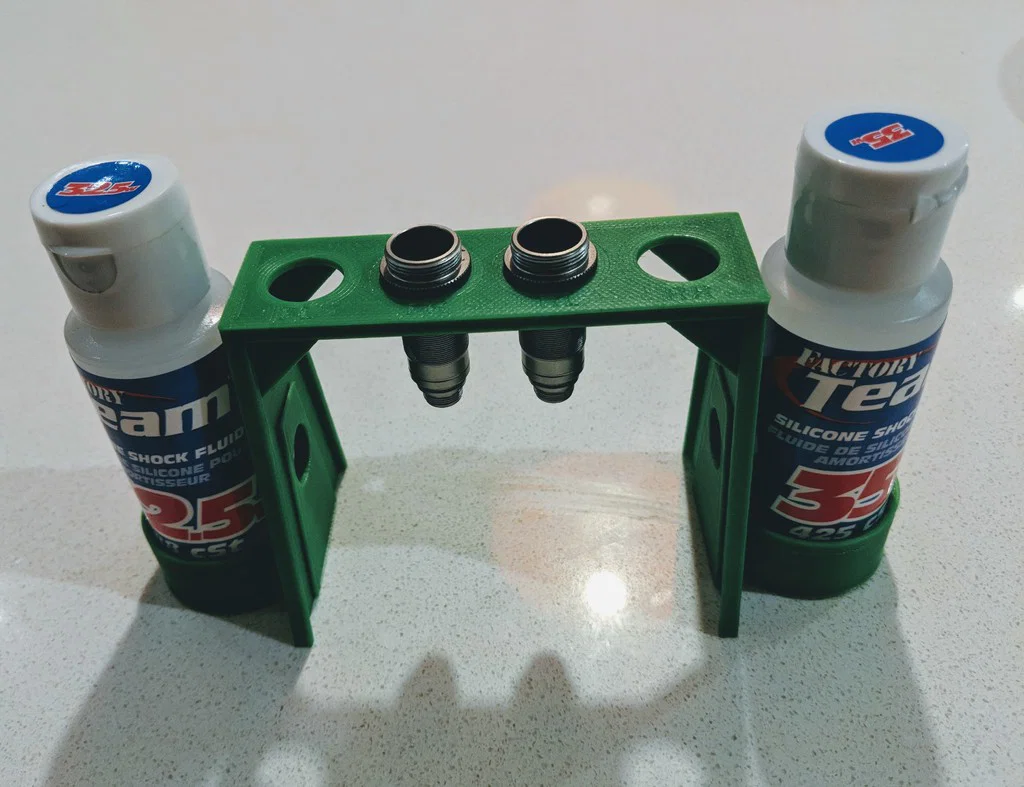

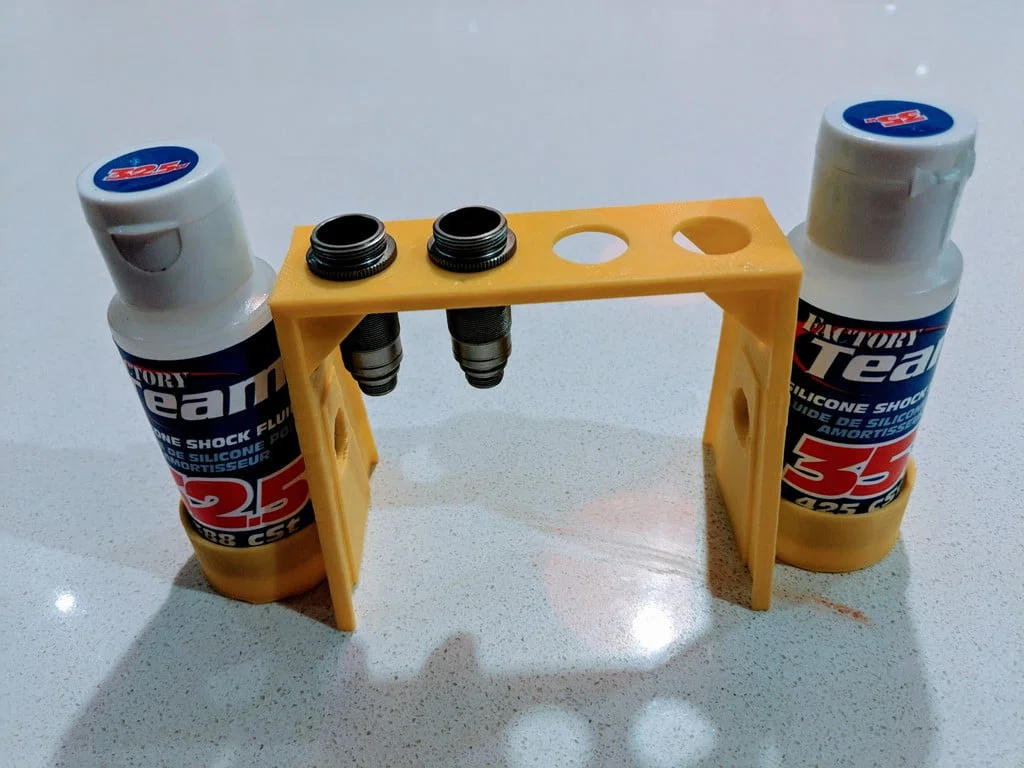

Kèm theo phần giữ chai dầu phuộc (shock bottle holders) tùy chọn — bạn có thể gắn ở đầu kệ để giữ 1 hoặc 2 chai (nếu bạn dùng dầu khác nhau cho trước/sau). Phần này vừa chai dầu silicone shock oil tiêu chuẩn 35mm của Team Associated hoặc Losi. Chỉ cần in 1 hoặc 2 cái tùy nhu cầu.

Thiết kế để in dễ dàng, xem hướng dẫn bên dưới.

Sắp tới sẽ có thêm thiết kế khác, gồm kệ rebuild diff và khay đựng linh kiện.

Print Settings

Printer:

anycubic i3 mega

Rafts:

No

Supports:

No

Resolution:

0.3

Infill:

20-50% để đảm bảo độ cứng

Notes:

Bộ này in thành nhiều phần:

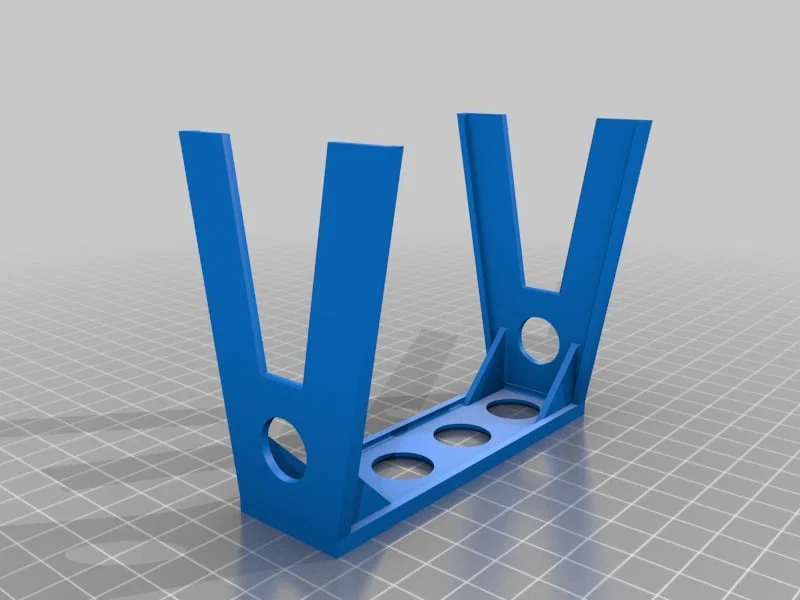

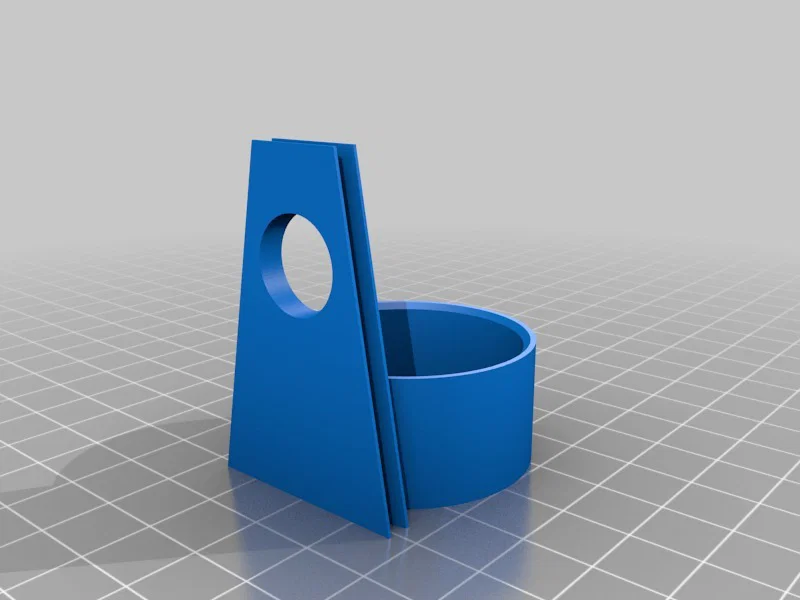

* Phần kệ phuộc (shock stand) in úp ngược — cách này không cần supports. Chữ nhãn vẫn sẽ in ổn. * Phần giữ chai là tùy chọn — bạn có thể in 1 hoặc 2 cái. Các phần này in đúng chiều, và cũng không cần supports

Mình in bằng PLA — đủ cứng rồi. Bạn chọn màu cho hợp xe hoặc hợp brand. Mình ưu tiên tăng độ dày thành (walls) hơn là tăng infill: 2 hoặc 3 side walls và 3 hoặc 4 lớp top/bottom. Mình dùng layer height 0.3mm vì không cần đẹp quá. Với setting này, cả bộ tốn khoảng 2–3 tiếng để in

Post-Printing

Gắn 2 phần giữ chai vào hai bên kệ phuộc để giữ dầu phuộc trước và sau trong lúc bạn làm phuộc

How I Designed This

Thiết kế bằng Fusion 360 dựa trên số đo bằng thước cặp (caliper) từ các chi tiết thực tế
