Case Victron Venus OS cho Raspberry Pi (kèm màn hình Pi & relay 6 kênh)

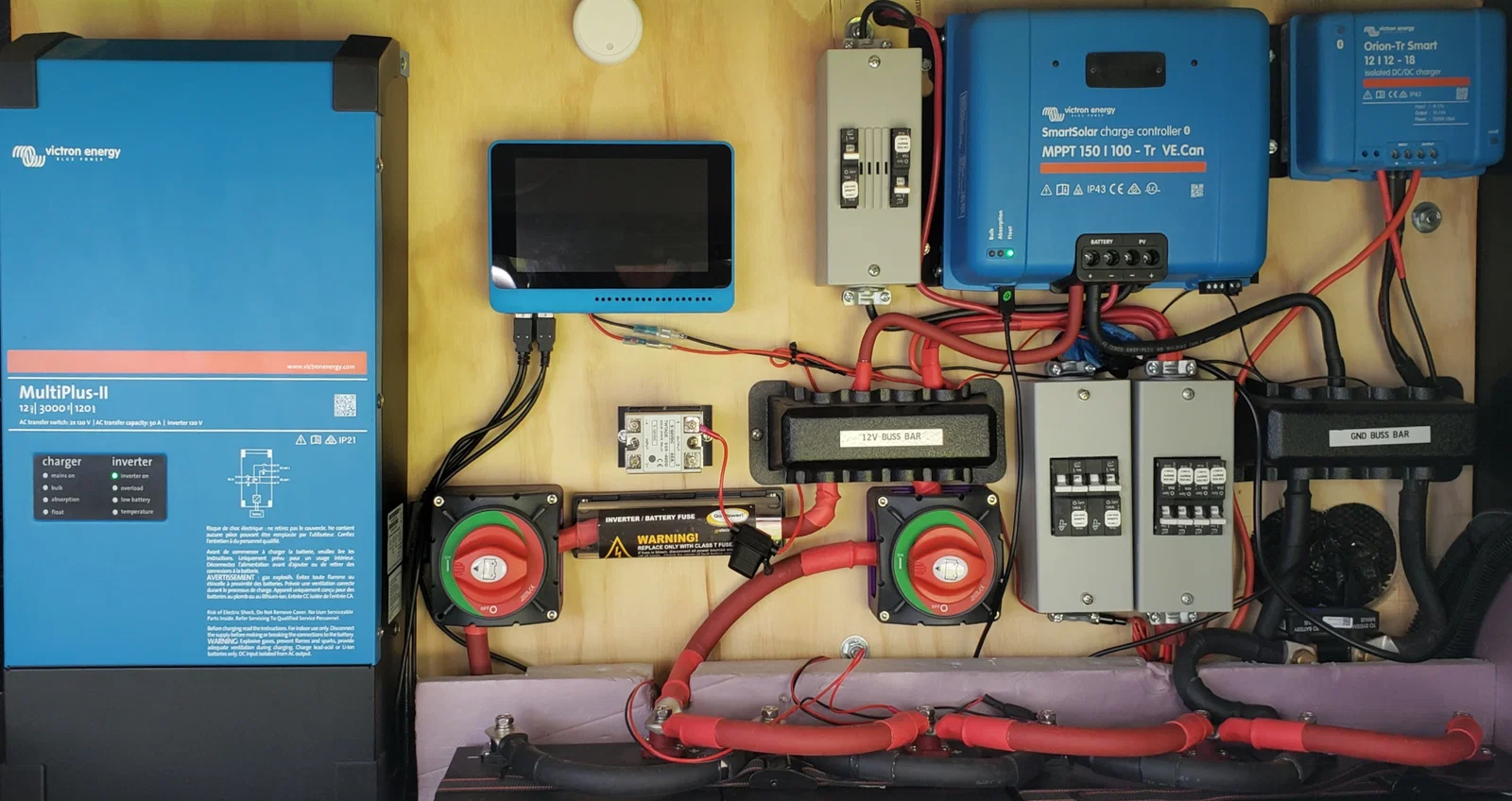

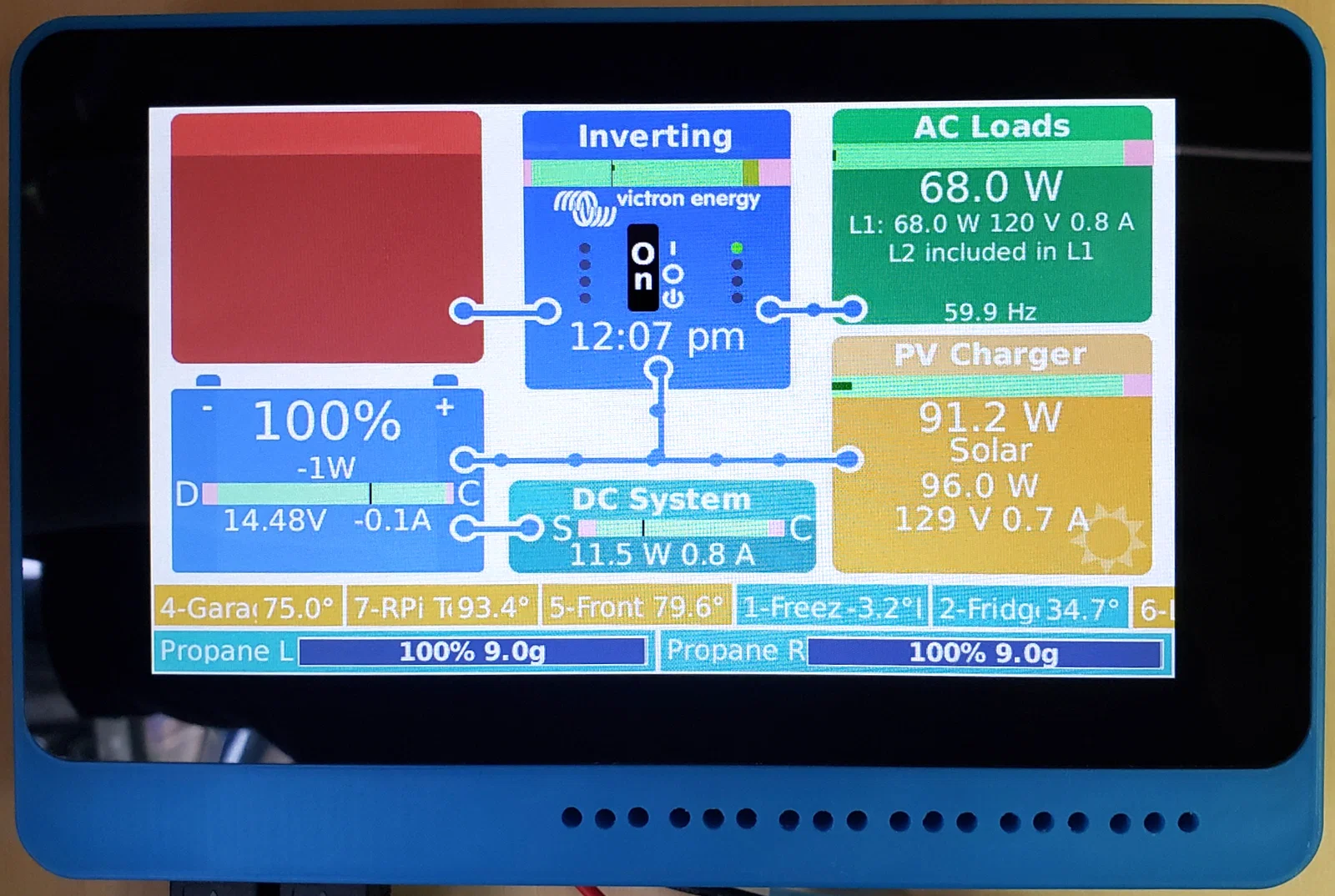

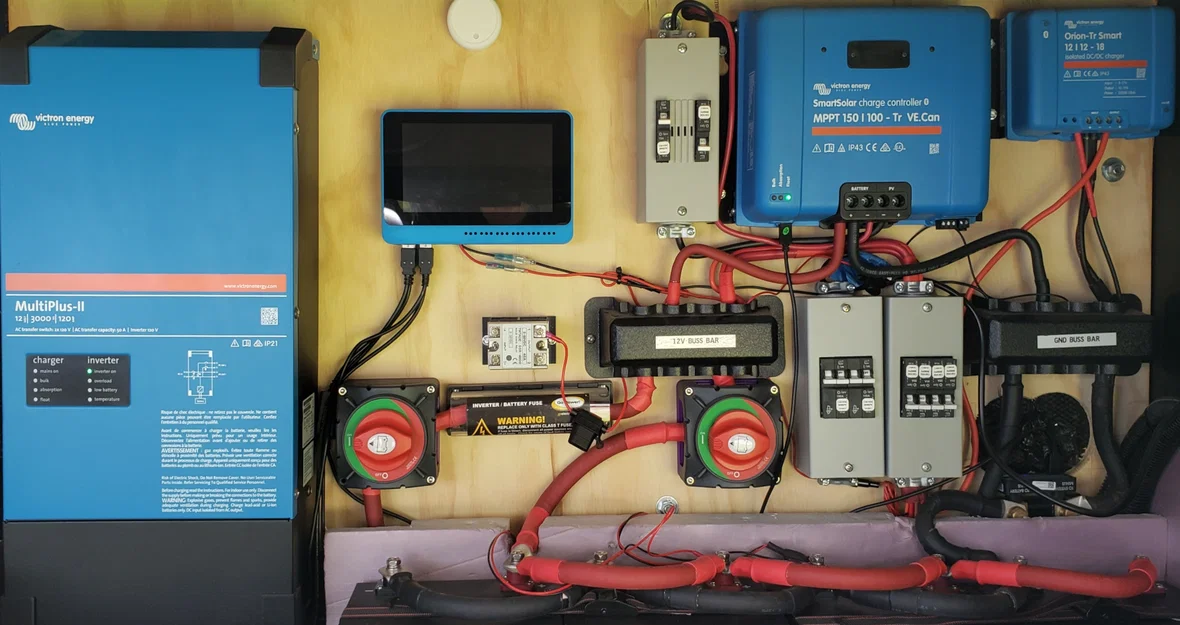

Mình đang chạy Victron Venus OS trên một Raspberry Pi để quản lý Inverter, Solar, Batteries, v.v. trên chiếc Fifth Wheel RV của mình. Mình thấy cần tự làm một cái case riêng vì mình có gắn thêm một relay 6 cổng, tích hợp được vào Venus OS và cho phép điều khiển tối đa 6 thiết bị khác nhau trực tiếp ngay trong Venus OS.

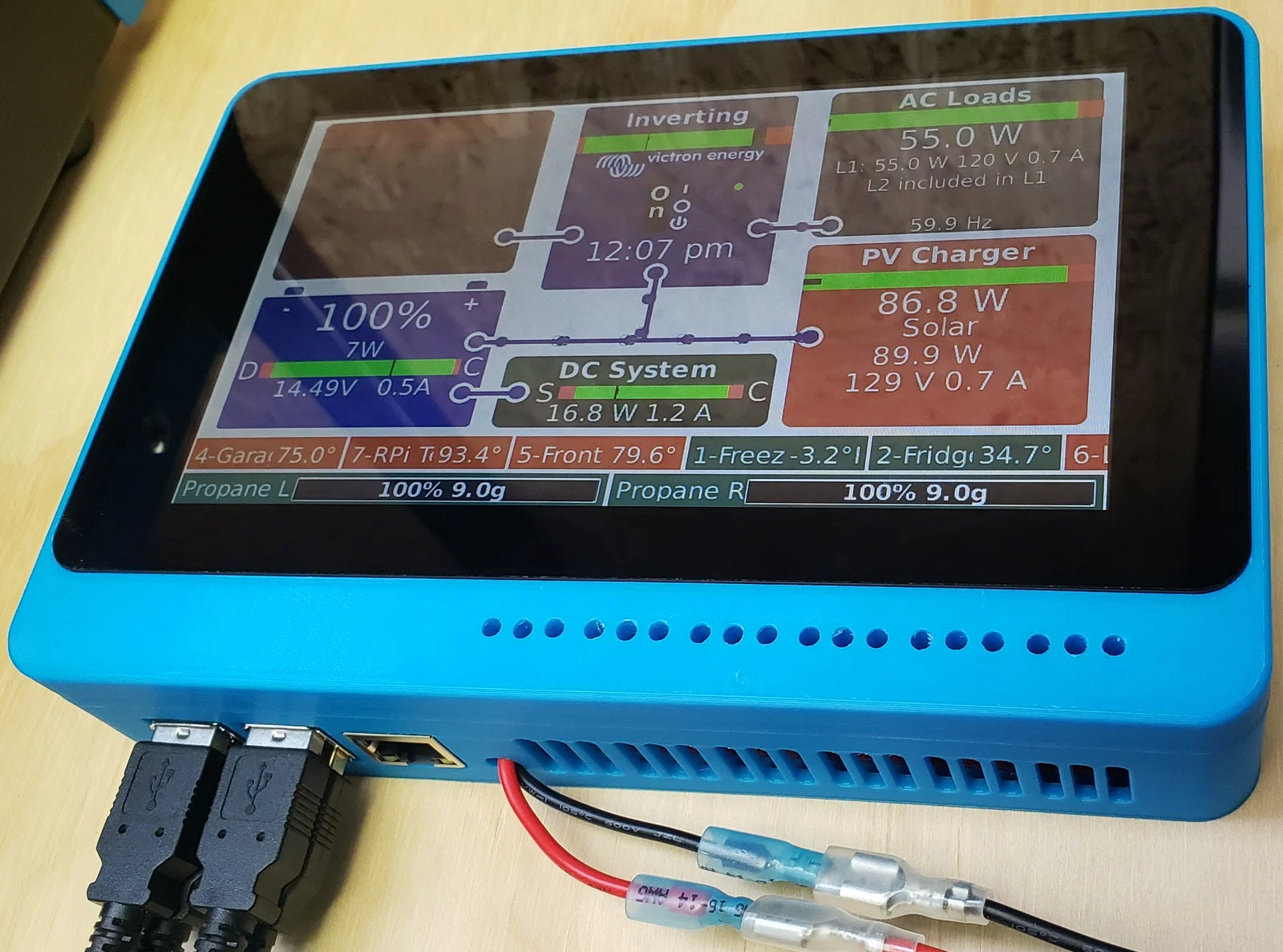

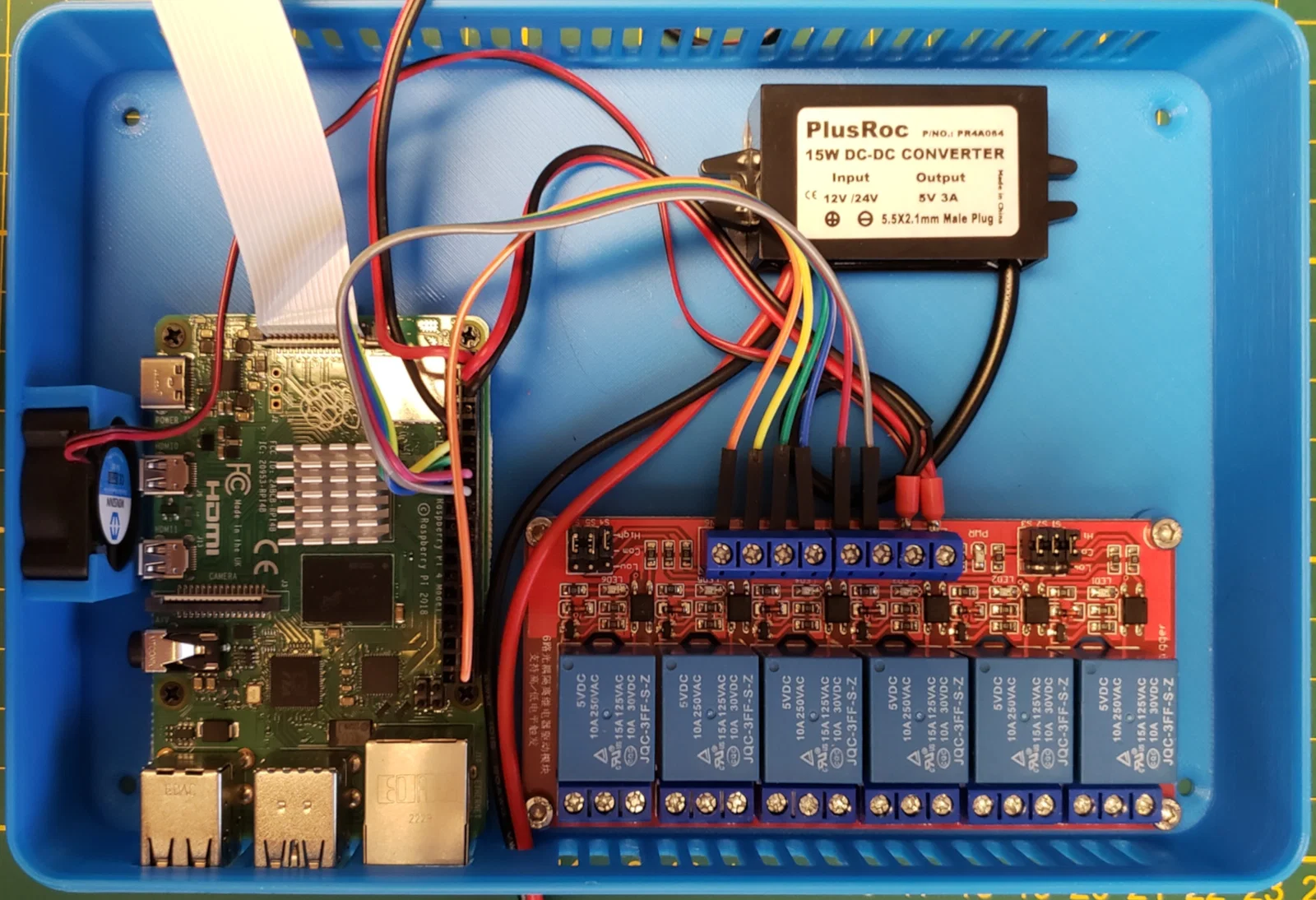

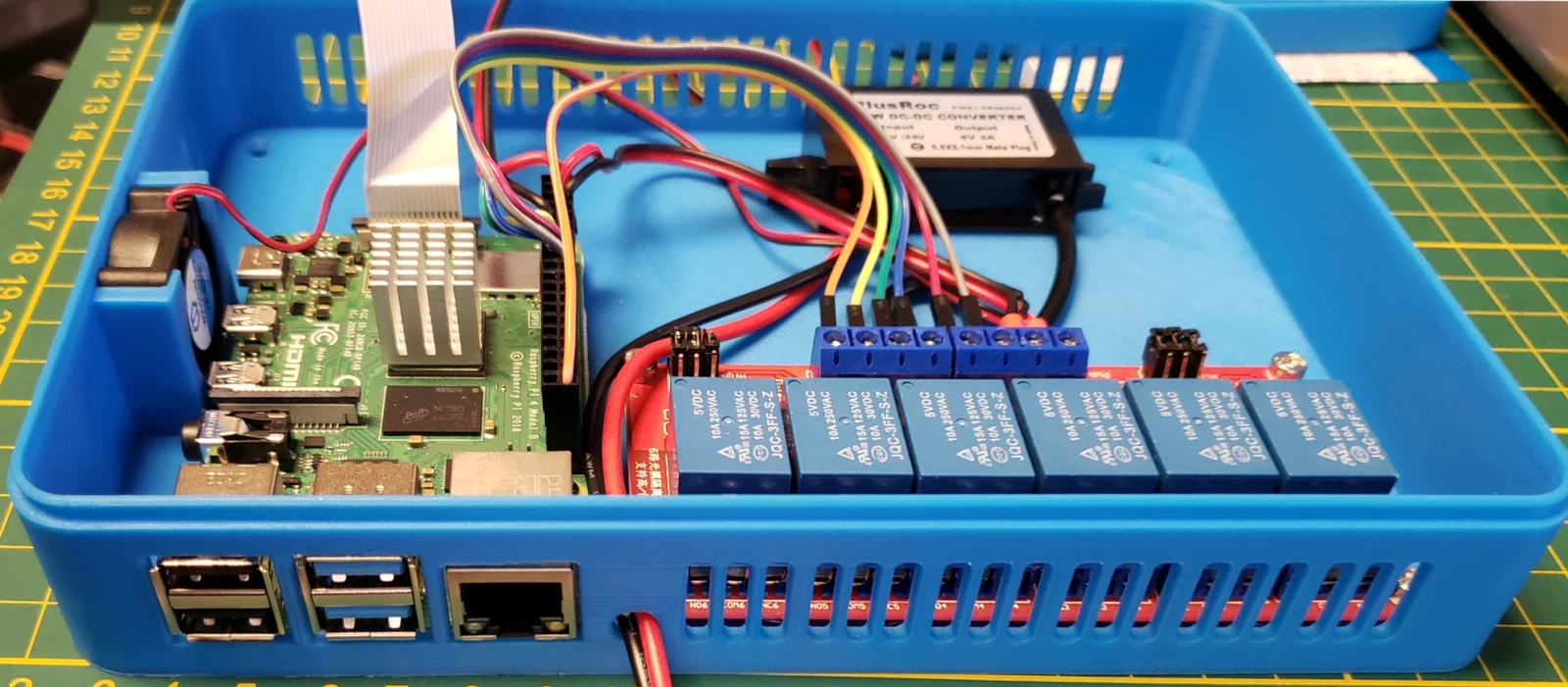

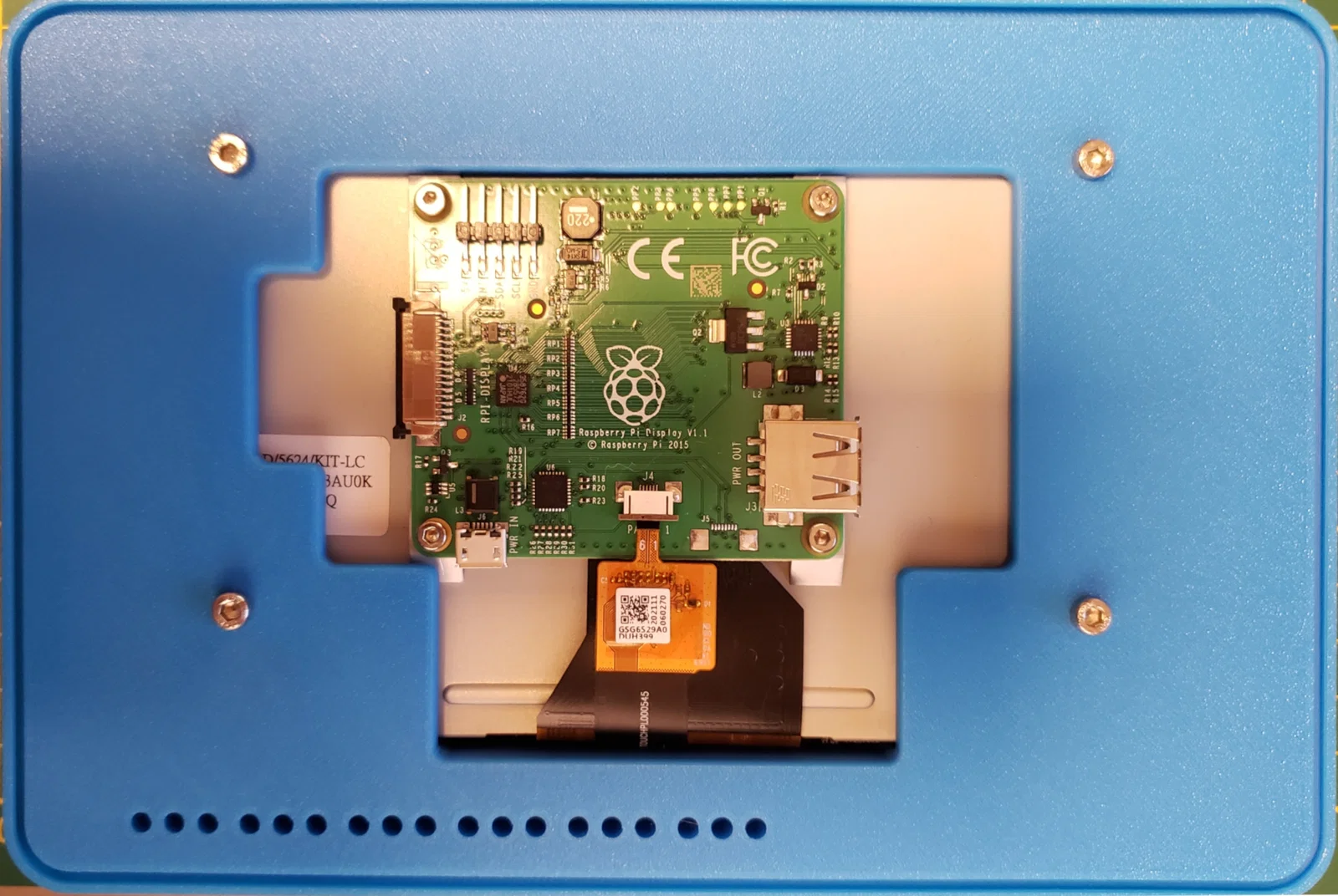

Case này là dạng snap fit gồm 2 phần, gắn vừa official Raspberry Pi display, Pi 4 và một relay board 6 kênh, kèm theo một bộ buck converter 12V xuống 5V để cấp nguồn cho Pi, màn hình và relay. Mình cũng chừa sẵn một chỗ để lắp quạt 20mm giúp mọi thứ mát hơn bên trong.

Bạn có thể dùng case này mà không cần relay board, hoặc gắn thêm sau cũng được. Để mặt trước của case nhìn mịn, mình dùng tính năng ironing trong PrusaSlicer và để các lỗ bắt vít của relay được “che” lại. Thực tế lỗ đã có sẵn nhưng bị che trong vài lớp cuối, nên nếu cần thì khoan ra rất dễ, khoan xong mặt trước vẫn phẳng đẹp. Các lỗ thông gió phía dưới cũng đồng thời là đường cho dây relay đi vào. Trong hình thì mình chưa đi dây ra các thiết bị mình muốn điều khiển bằng relay; cái đầu tiên sẽ là một cái quạt cho khoang phía trước, quạt sẽ bật dựa theo nhiệt độ từ sensor của Venus OS để làm mát khoang trước nếu bị nóng.

Mẫu này được in không cần supports và layer height 0.20.

Mình có thêm file Fusion360 cho bạn nào muốn chỉnh sửa.
