Giá đỡ cuộn filament 3kg cho Prusa Enclosure (Top Mount) - Dùng con lăn bearing

Cuộn bự thì phải lăn

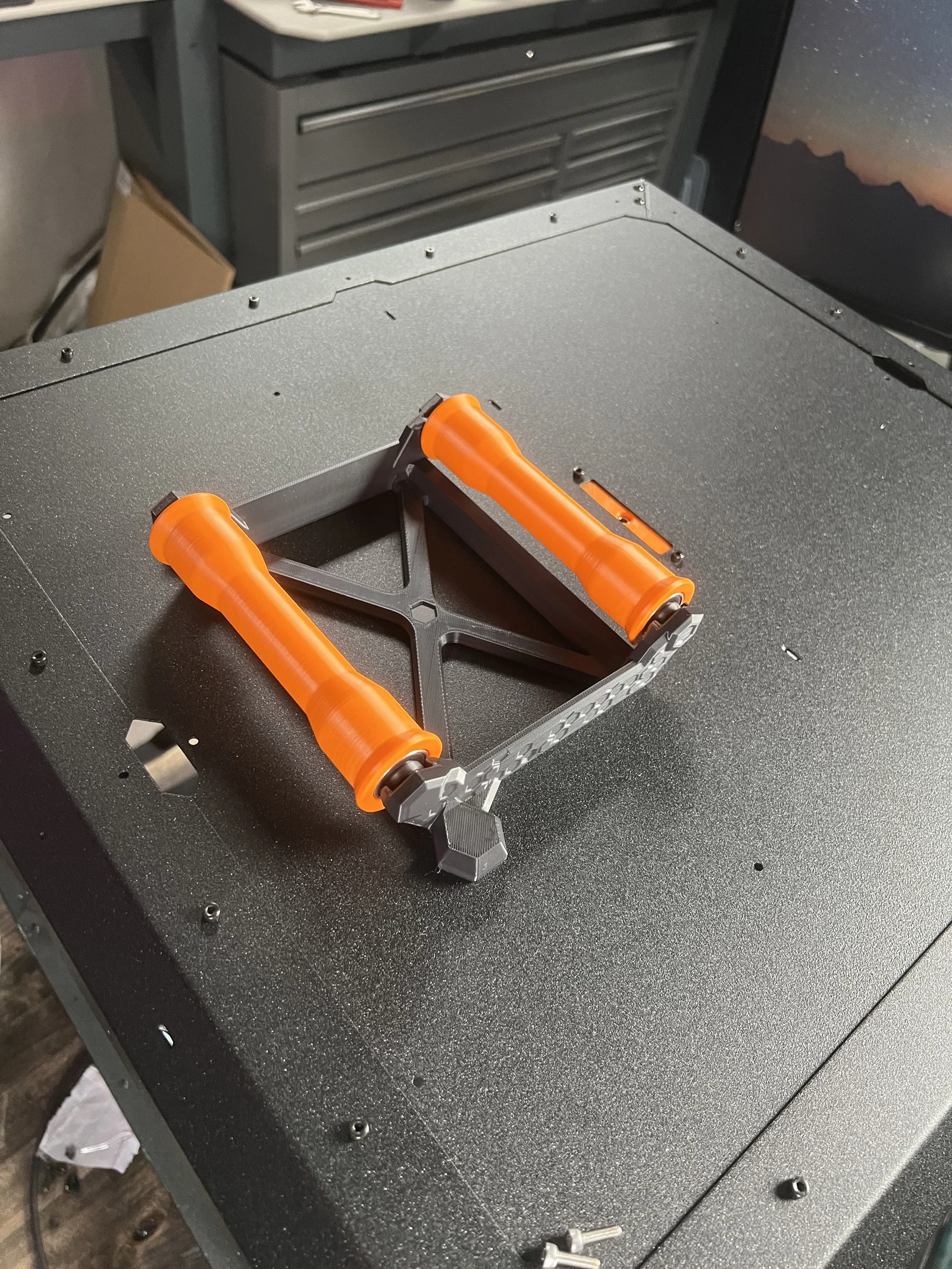

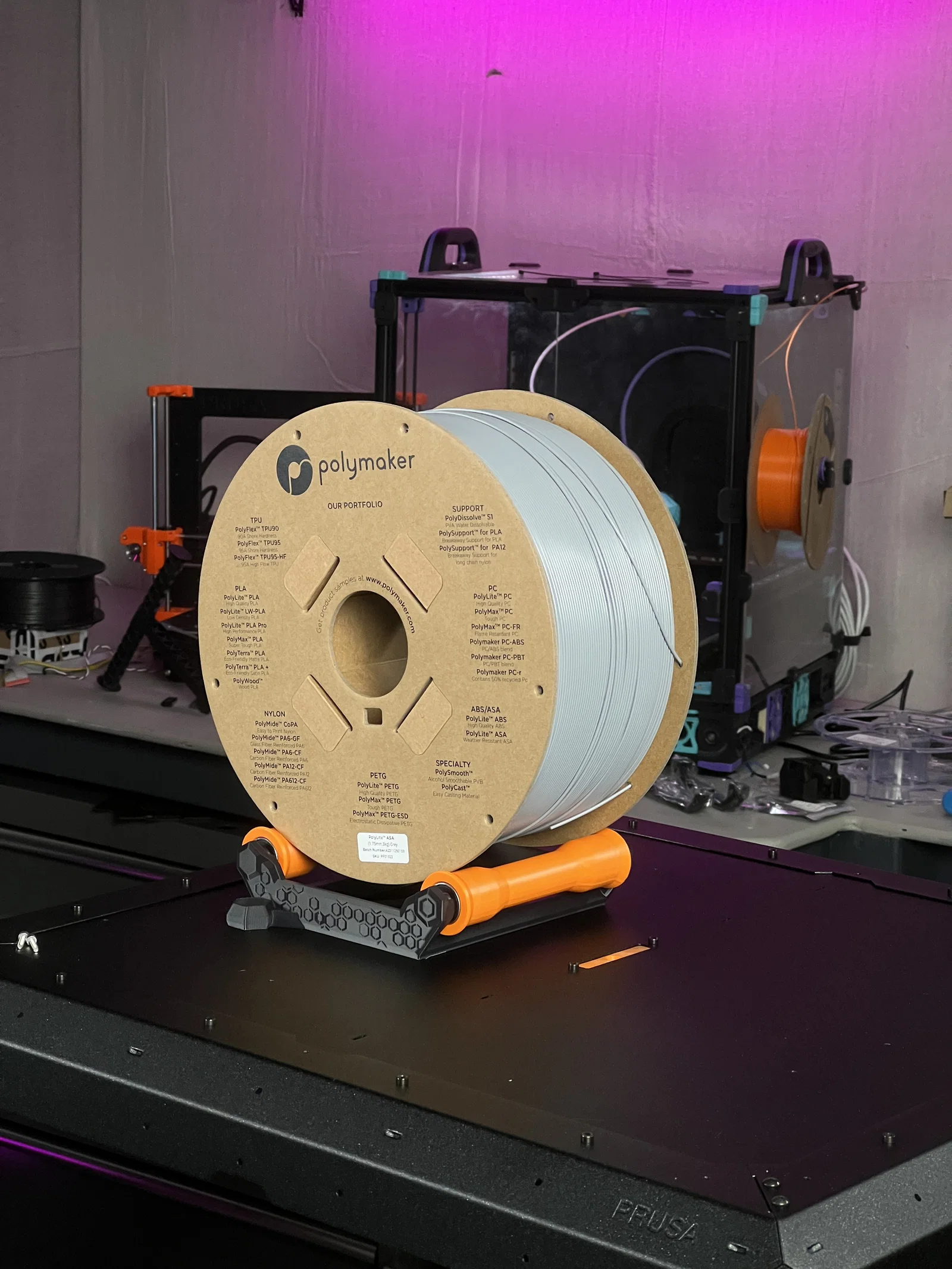

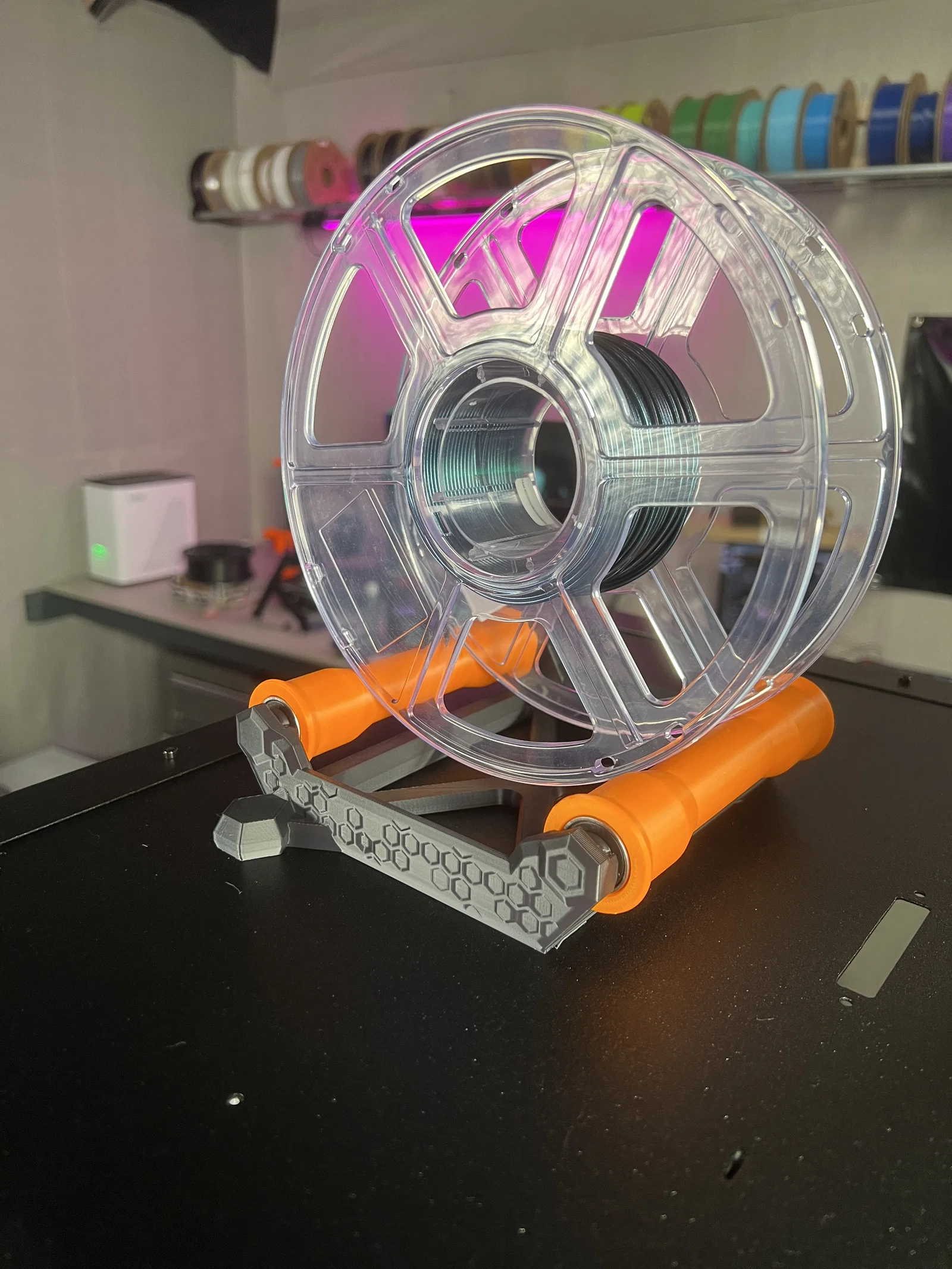

Muốn chạy cuộn 3kg với Prusa Enclosure chính hãng? Thiết kế này giữ cuộn filament 3kg (và nhỏ hơn) ở phía trên Prusa Enclosure bằng các con lăn chạy trên roller bearing trơn mượt. Kèm theo đó là một cổng vào Reverse Bowden tube ở nóc enclosure để dẫn filament mượt mà.

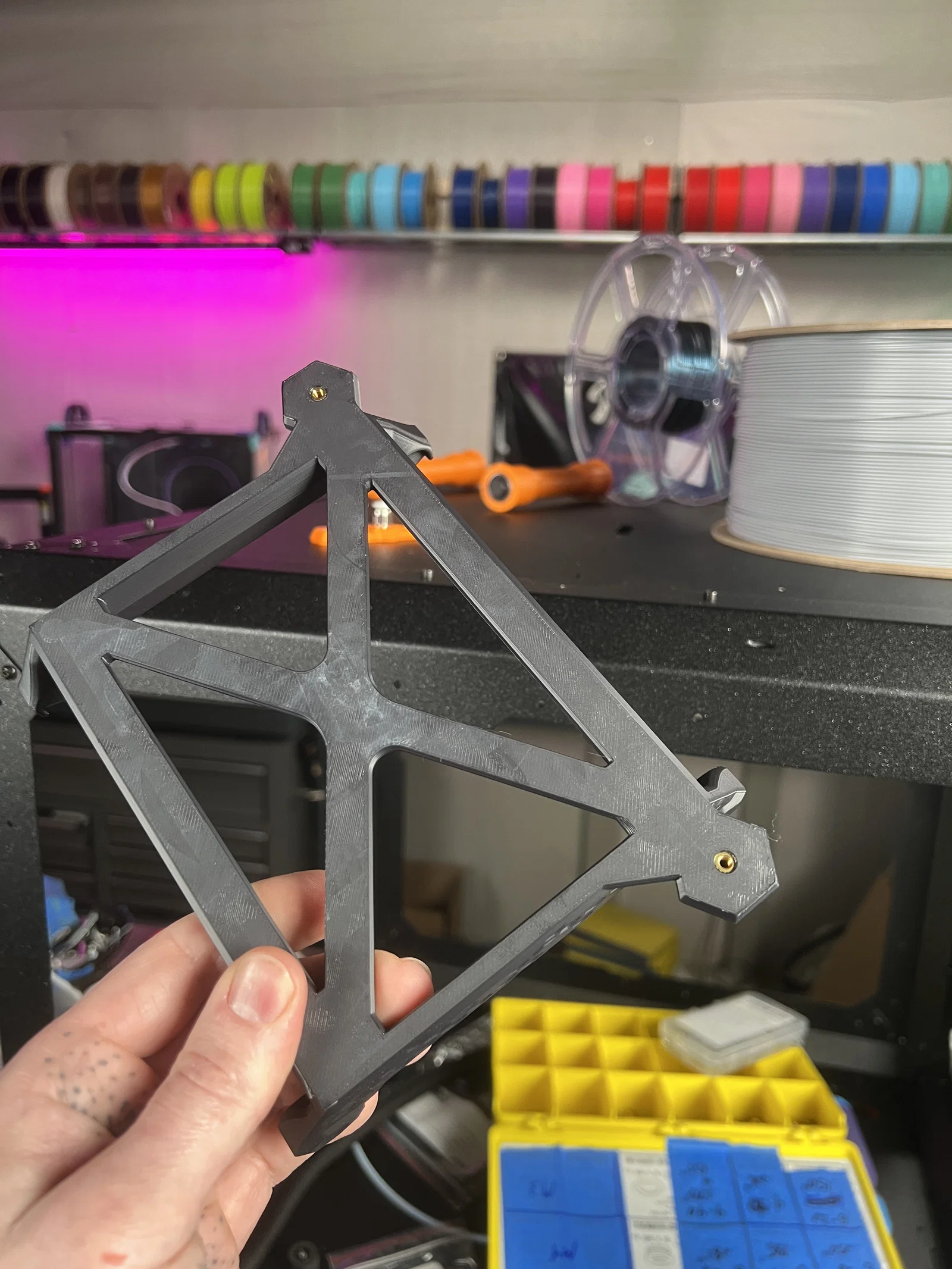

Có kèm 2 phiên bản của spool holder và adapter reverse bowden. Một bản dùng M3 Heat Press Inserts (size Voron, link bên dưới), bản còn lại dùng Square M3 nuts còn dư từ bộ ốc phần cứng của Prusa Enclosure. Cả hai đều lắp bằng vít M3x8 (cũng là đồ còn dư từ lúc lắp Enclosure).

Con lăn in không cần support. Thiết kế để bridge qua lỗ bearing mà không cần supports. Nhớ kiểm tra lỗ bearing không còn sợi bridge bị thòng xuống trước khi ép bearing vào.

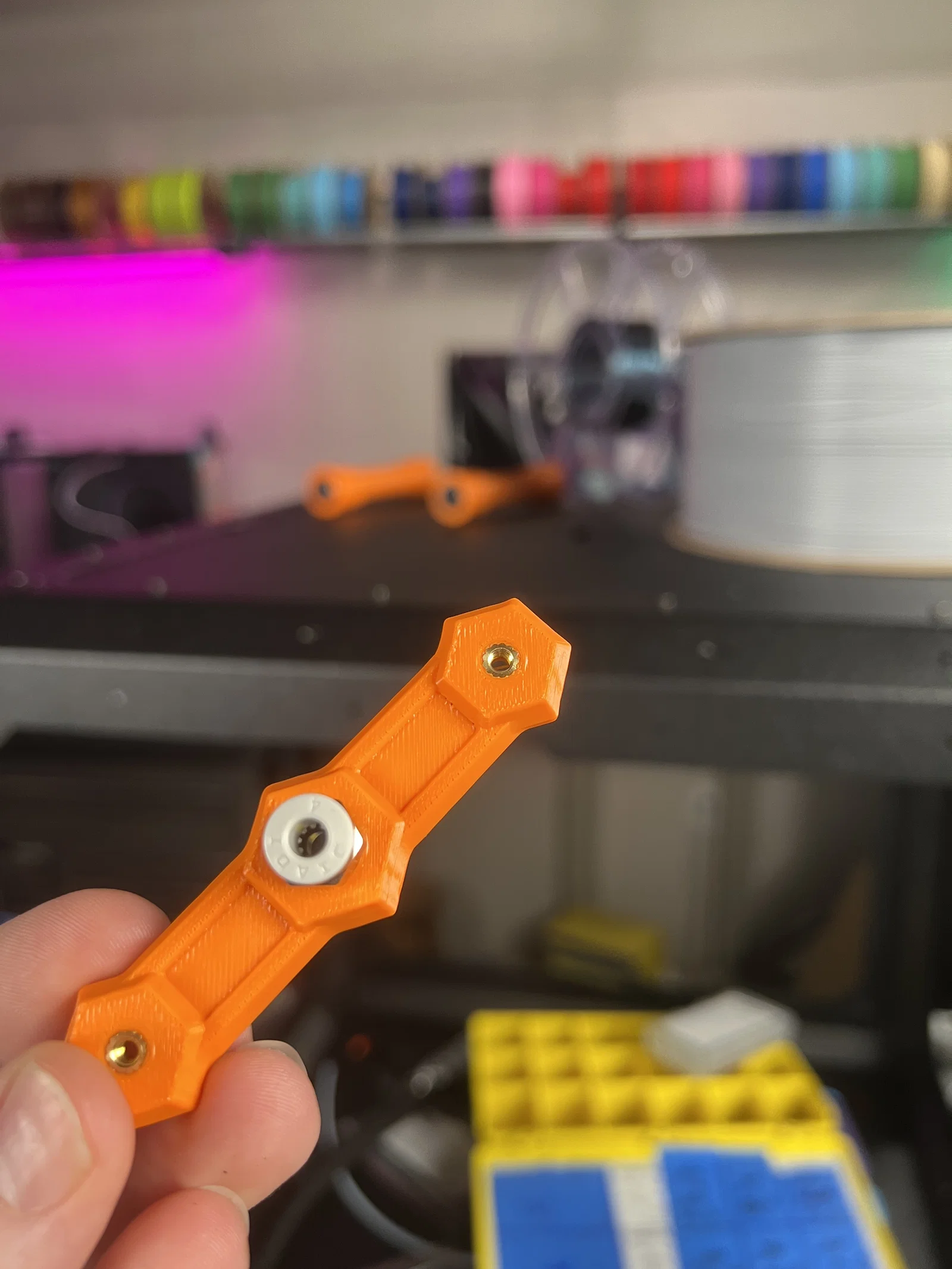

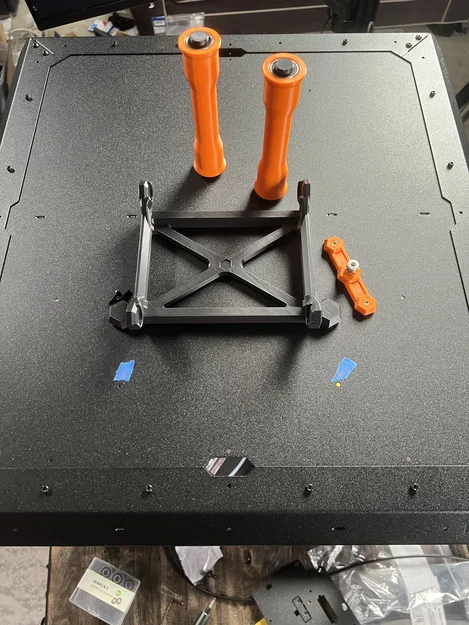

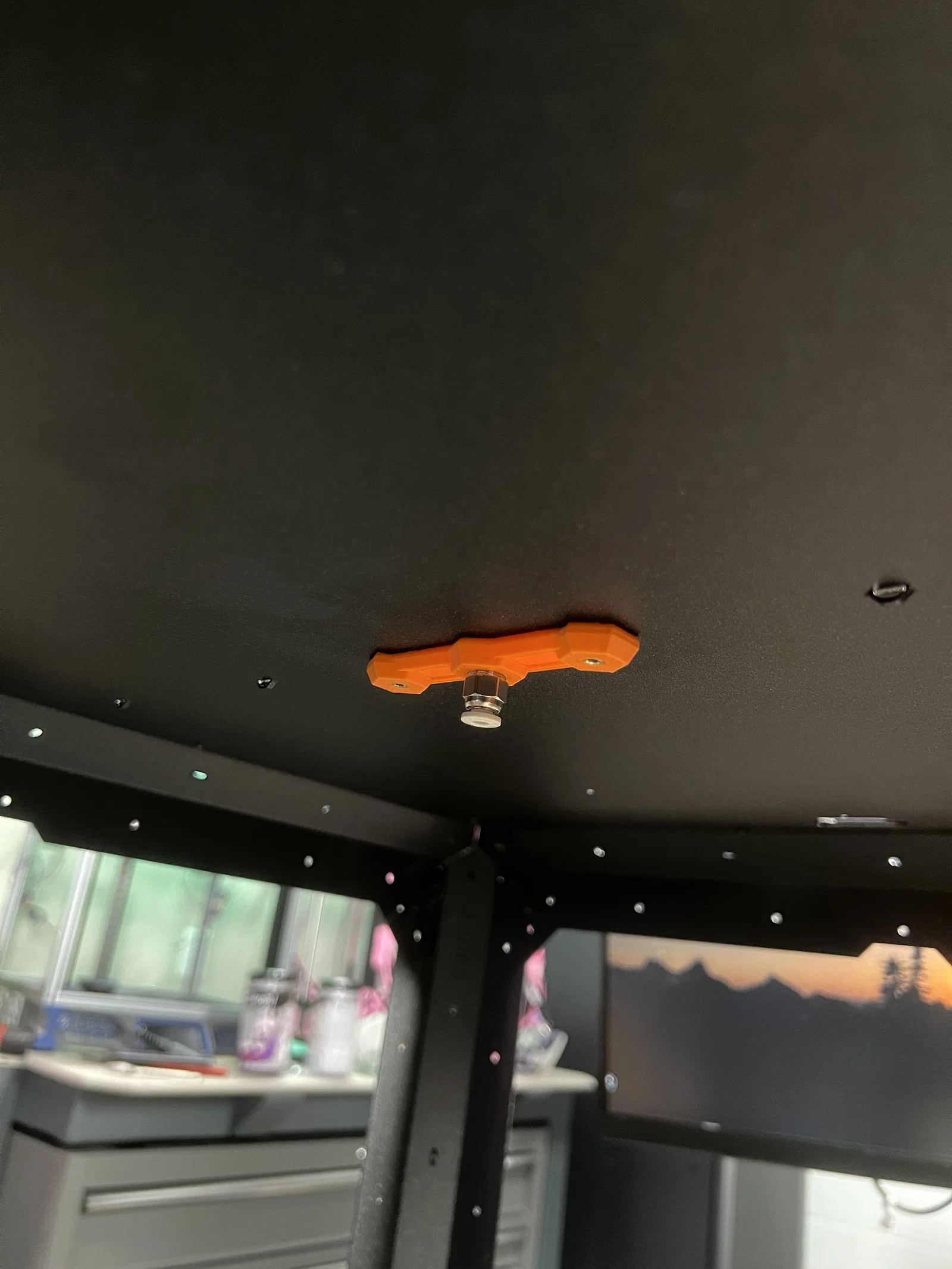

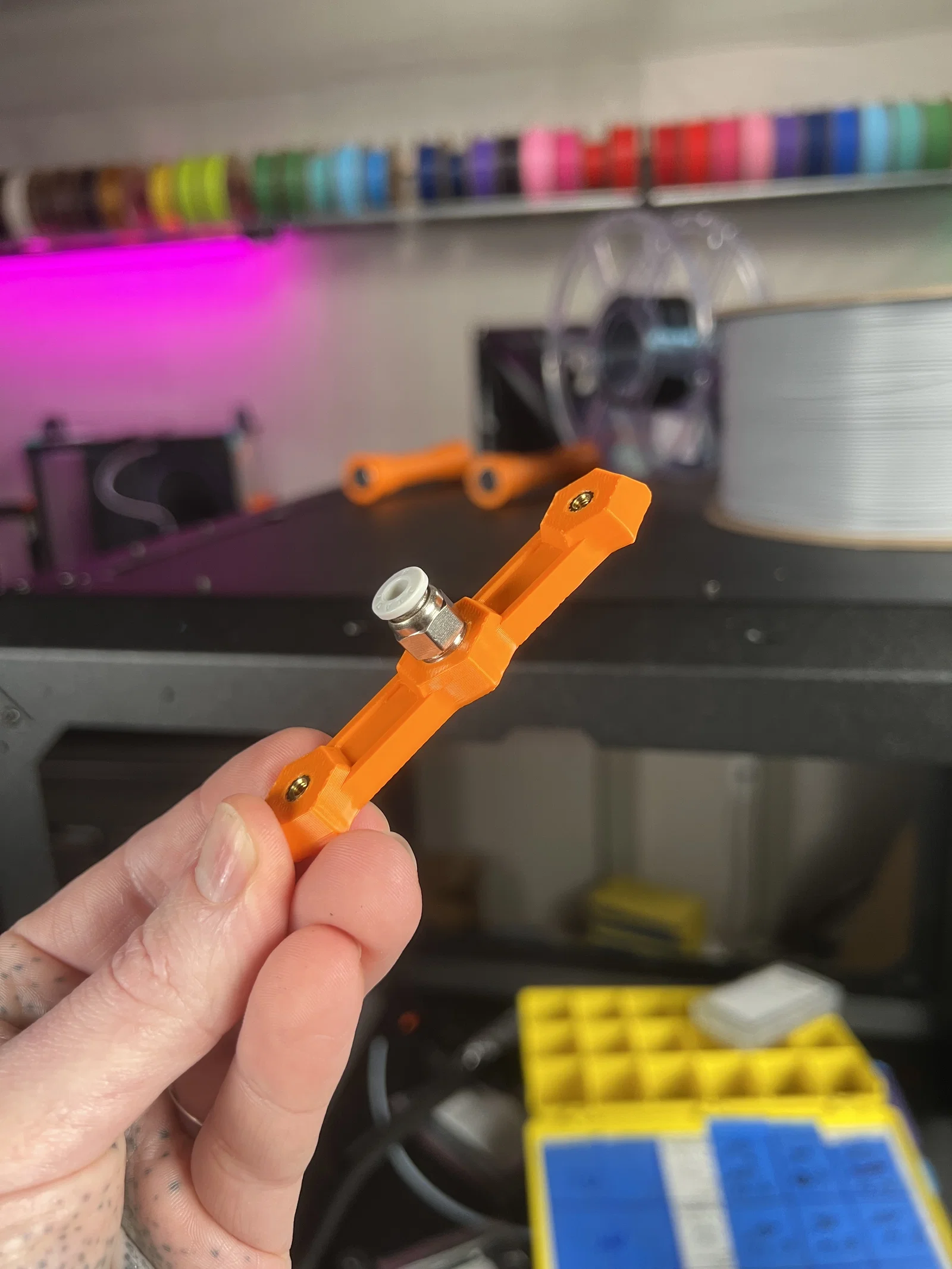

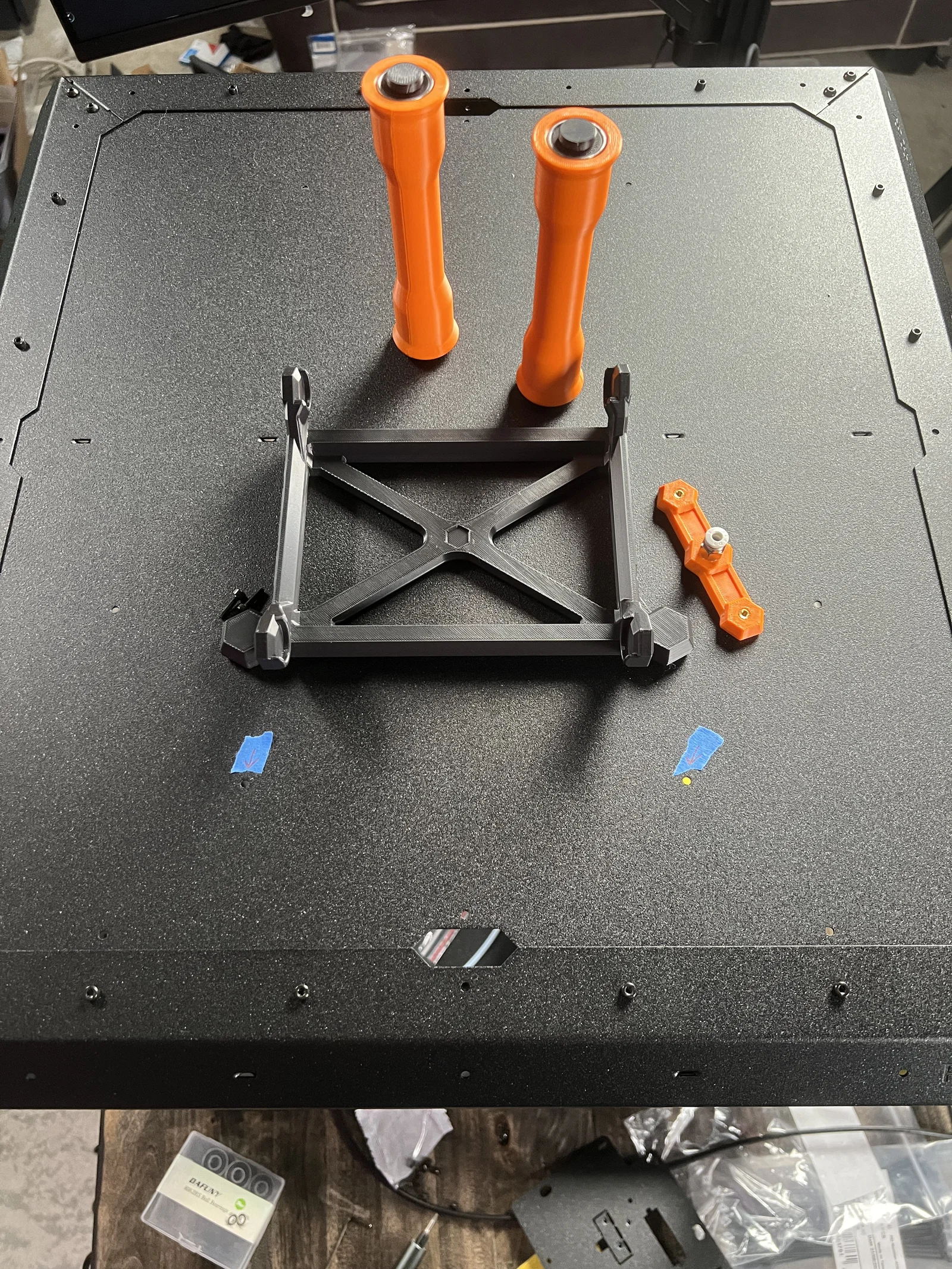

Xem hình đính kèm để biết vị trí dự kiến để lắp/mount Spool Holder. Ép một cặp 608 bearings vào hai đầu Roller, sau đó lắp “Roller Pegs” xuyên qua tâm bearing. Mình khuyên nên vệ sinh sạch mỡ trong 608 bearings để quay mượt hơn và nhẹ lực hơn. Nhờ vậy con lăn quay tự do mà không ảnh hưởng đáng kể tới bearing vì tốc độ và tải đều rất thấp. Reverse Bowden Tube Adapter được thiết kế để giữ đầu nối khí nén PC4-M10.

---------------------------------------------------------------

Linh kiện (Affiliate Links):

• 608 Ball Bearings: https://amzn.to/3PEsSxy
• M3 Heat Inserts: https://amzn.to/3vCkpE3
• PC4-M10 Pneumatic Coupler: https://amzn.to/4ad4zif
• Polymaker Filament: https://tinyurl.com/Polymakerr

---------------------------------------------------------------

File bao gồm:

• Prusa Enclosure 3kg Roller Spool Holder STEP File
• Roller Spool Holder HEAT SET STL
• Roller Spool Holder Square Nut STL
• Rollers (Print 2) STL
• Roller Pin Looser (Dành cho vật liệu ít co rút, in 4 cái)
• Roller Pin Tighter (Dành cho vật liệu co rút nhiều, in 4 cái)
• Reverse Bowden Adapter HEAT SET STL
• Reverse Bowden Adapter Square Nut STL

---------------------------------------------------------------

Cài đặt in khuyến nghị:

• .2mm Layer Height
• 3 Perimeters
• 20+% Infill
• KHÔNG cần Supports
• Khuyến nghị filament ASA/ABS

---------------------------------------------------------------
