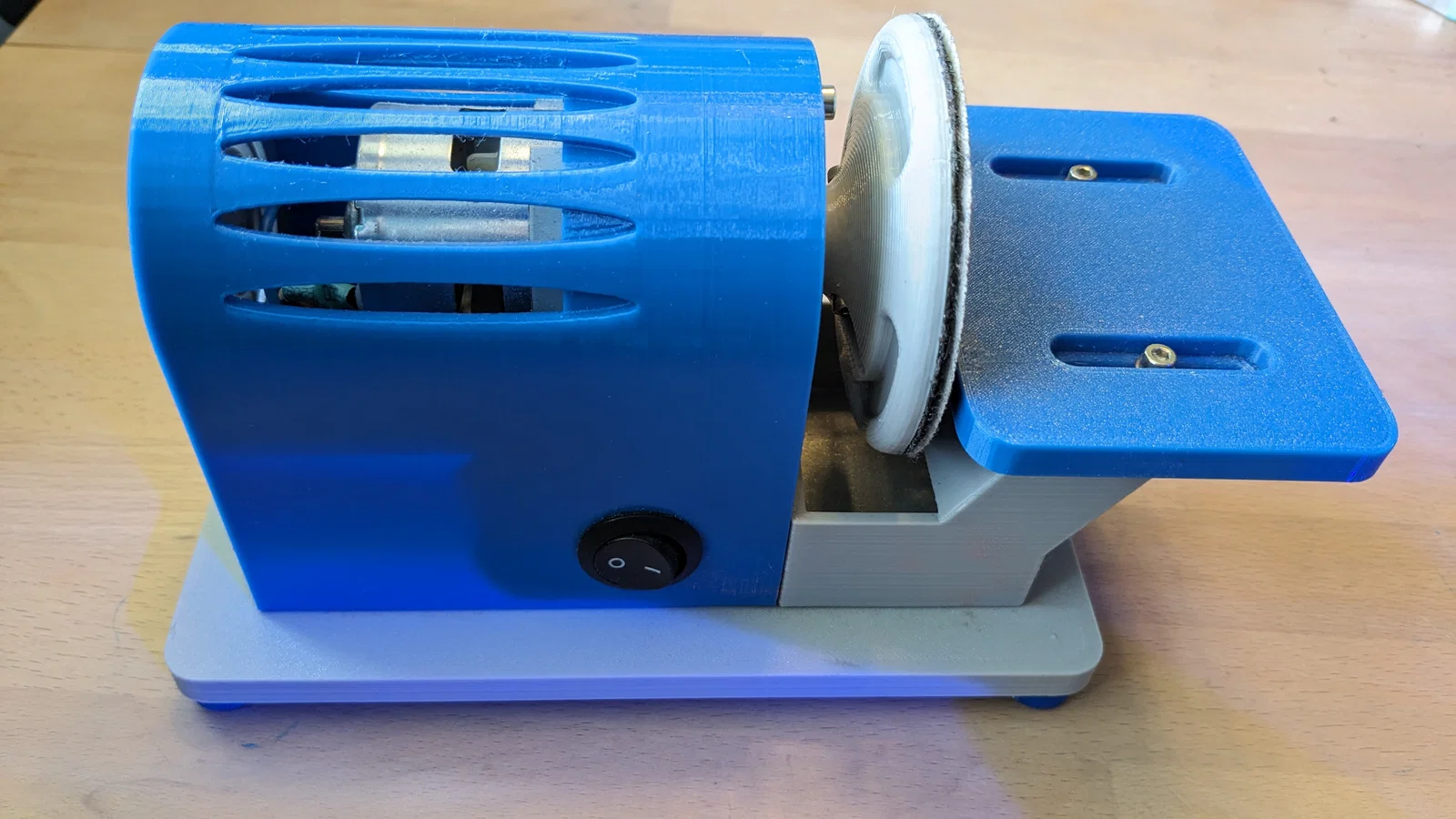

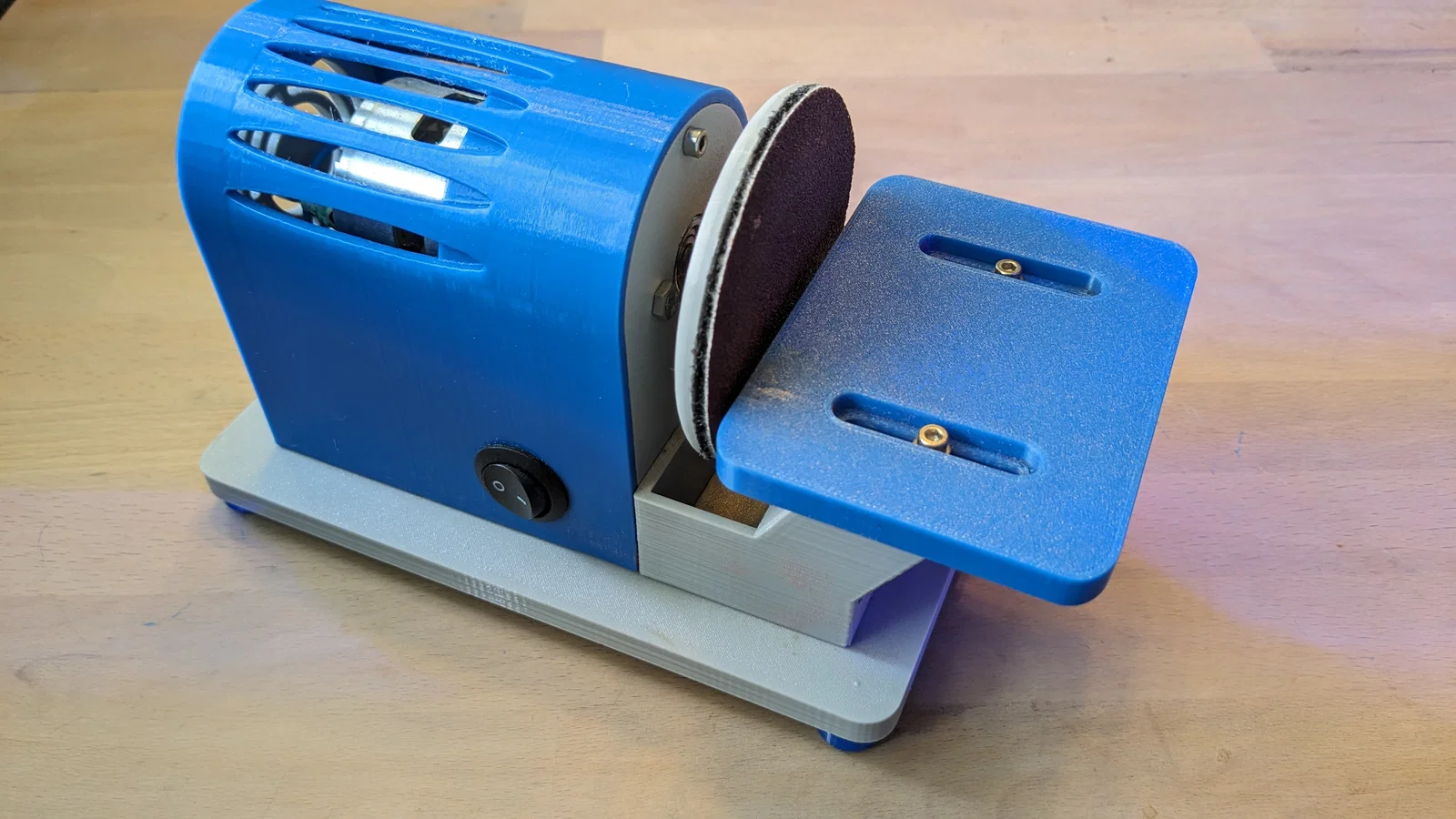

Tellerschleifer / Disc Sander (Máy chà nhám đĩa 75mm)

Tellerschleifer cho đĩa nhám 75 mm.

Mình in bằng PETG, đĩa tản nhiệt in bằng ASA, phần chân in bằng Flex.

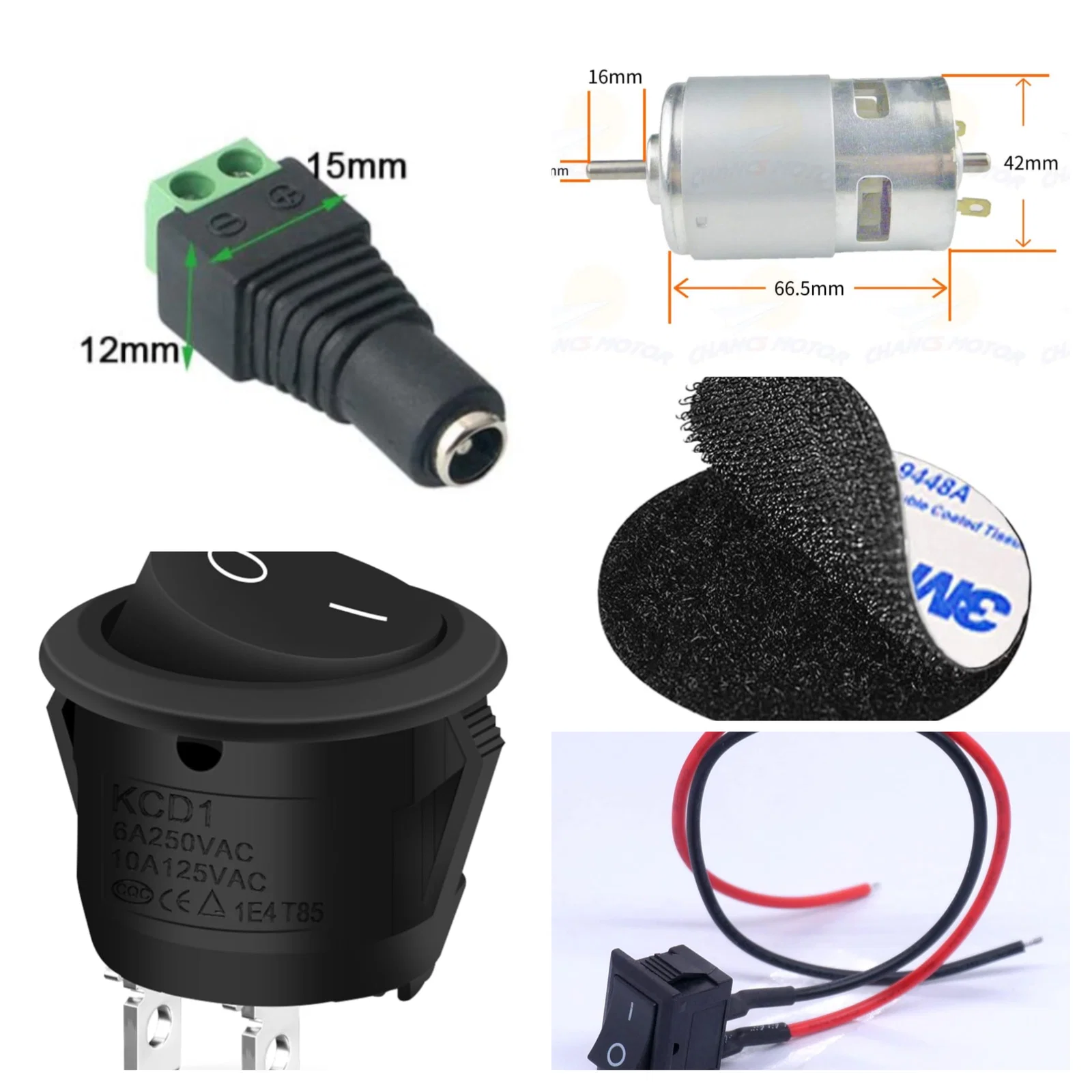

Cần chuẩn bị:

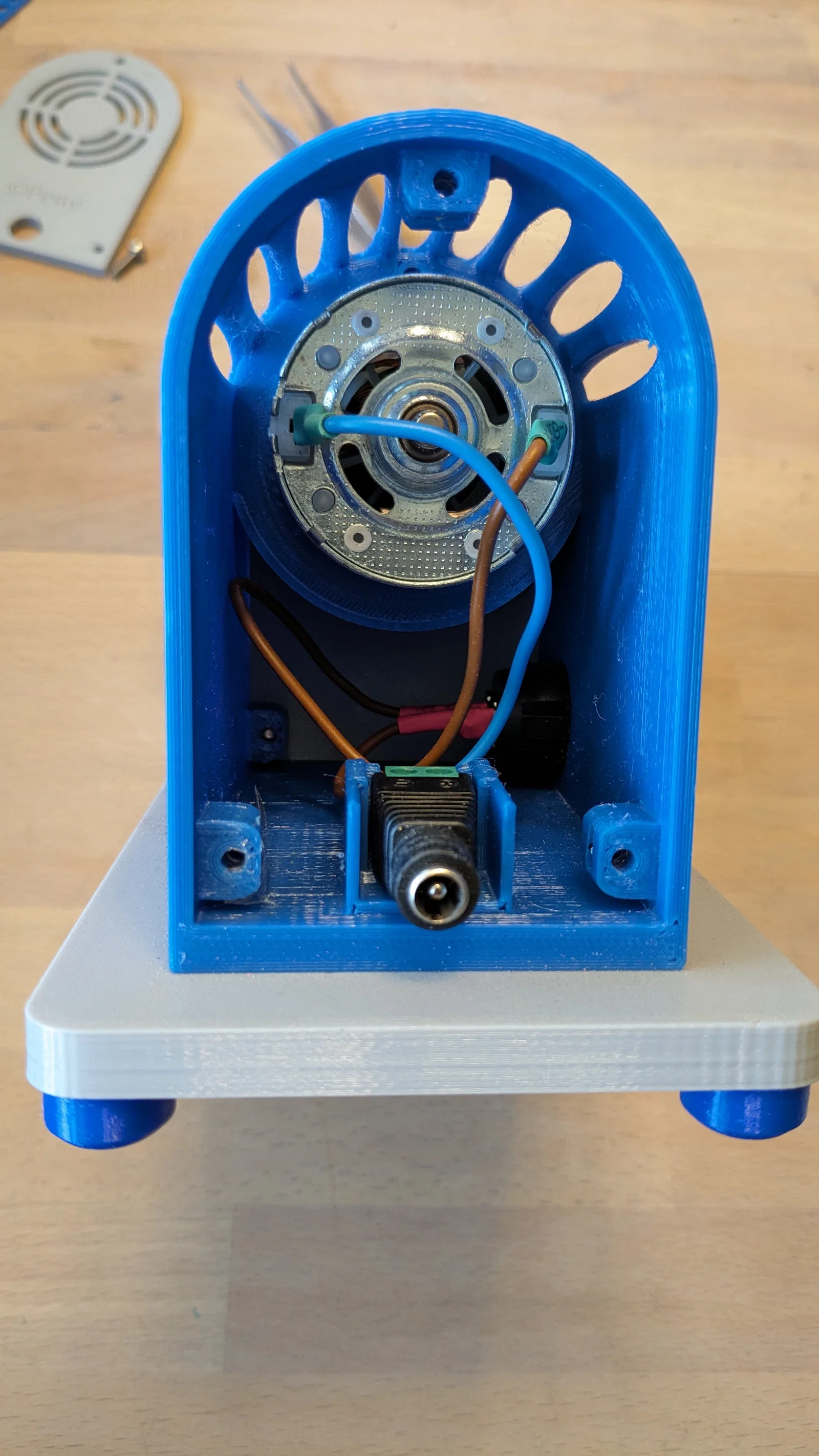

Motor 770 khoảng 5000–6000 rpm

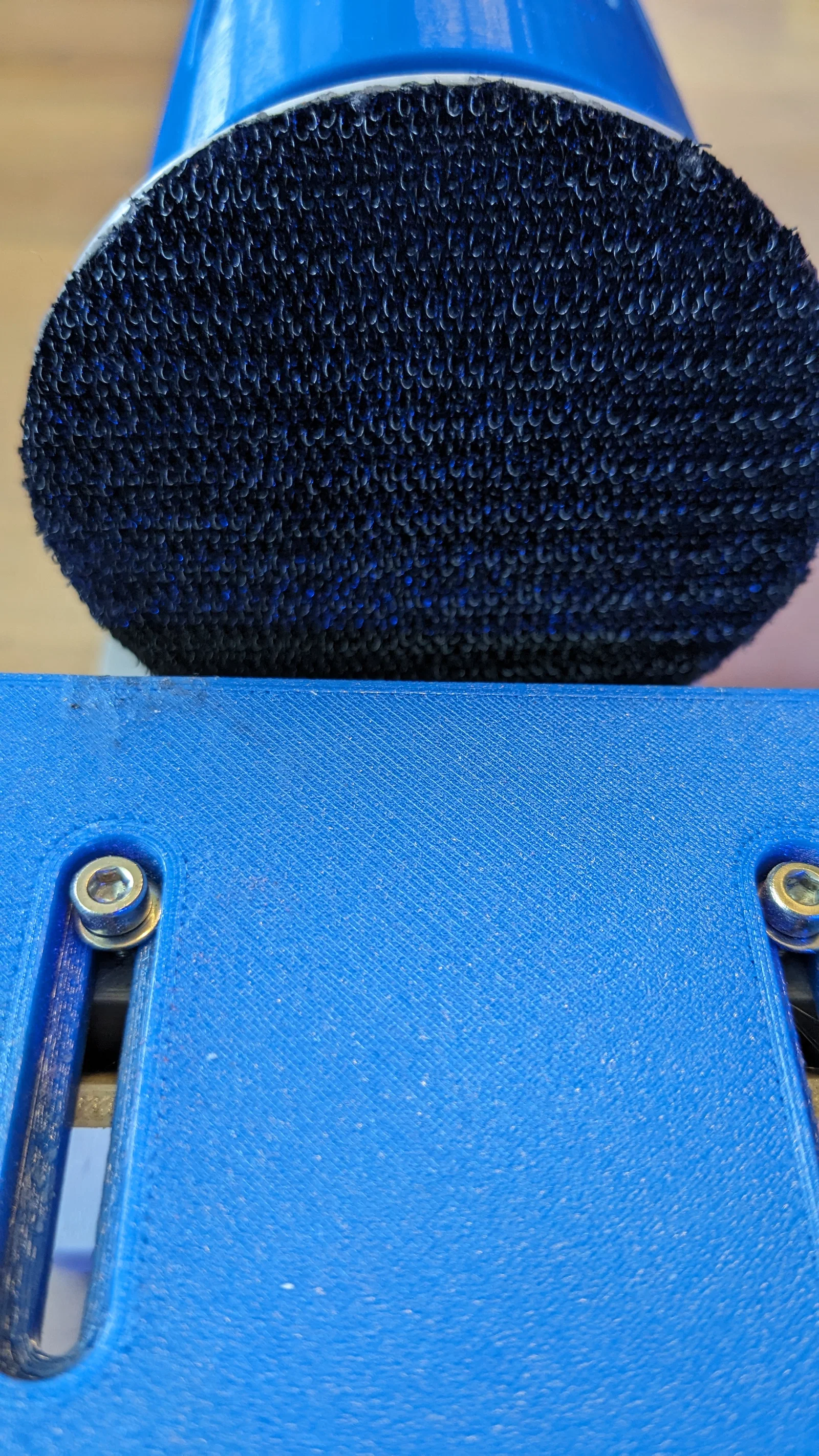

Miếng dán Velcro (Klett) 75mm hoặc lớn hơn để cắt. Dán các dải Velcro song song cạnh nhau cũng được

Công tắc, loại vuông hoặc tròn

Jack/đầu cắm 12V

Ốc vít:

2x M4 x 10 cho motor

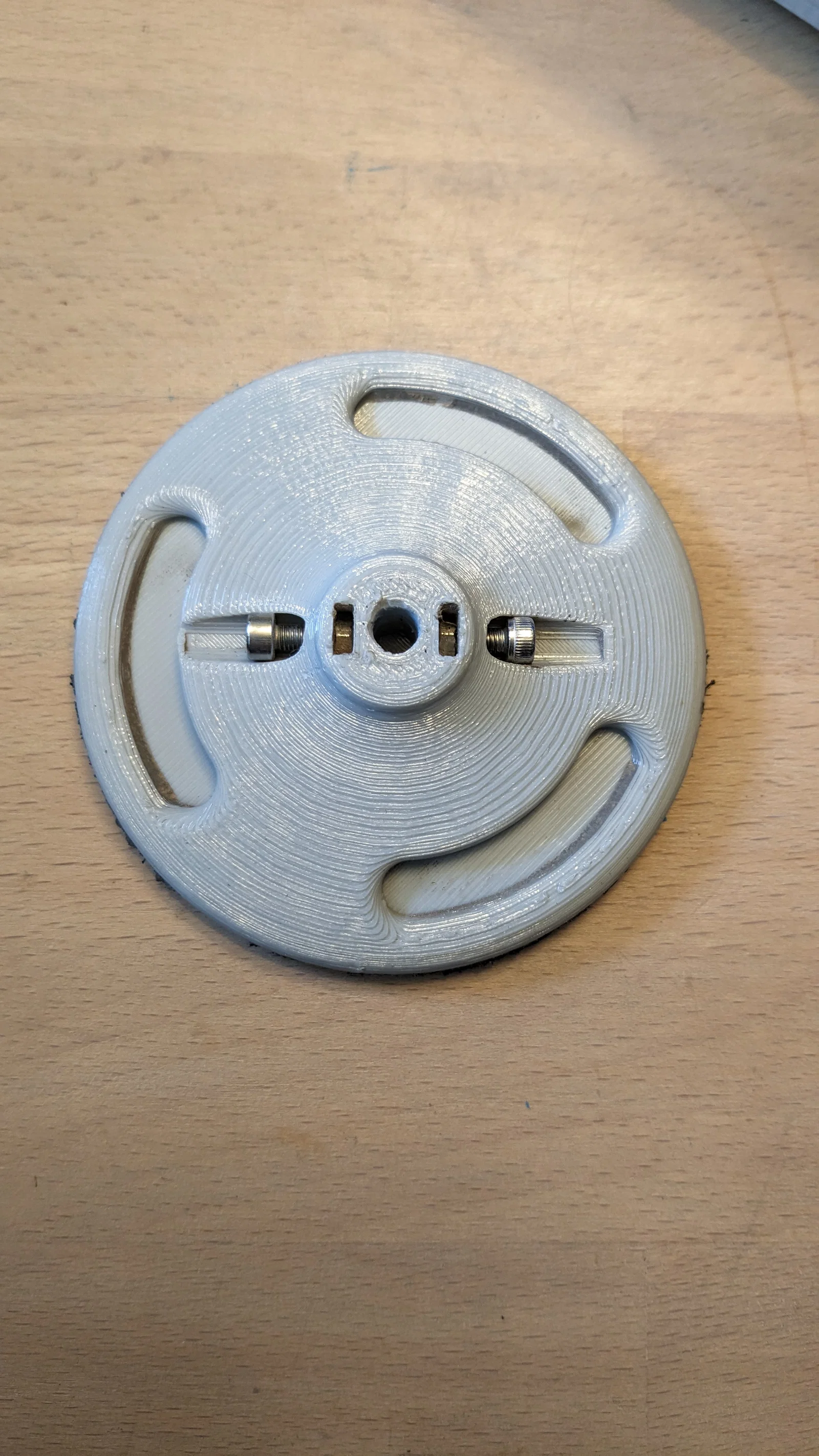

2x M3 x 8 cho mâm (teller)

6x M3 x 10: 3x cho mặt sau, 2x cho tấm (plate), 1x cho mặt trước phía trên

2x M3 x 14 cho mặt trước kèm bệ

6x long đền (washer) M3: 2x cho tấm (plate), 4x cho chân

8 ê-cu (nut) M3

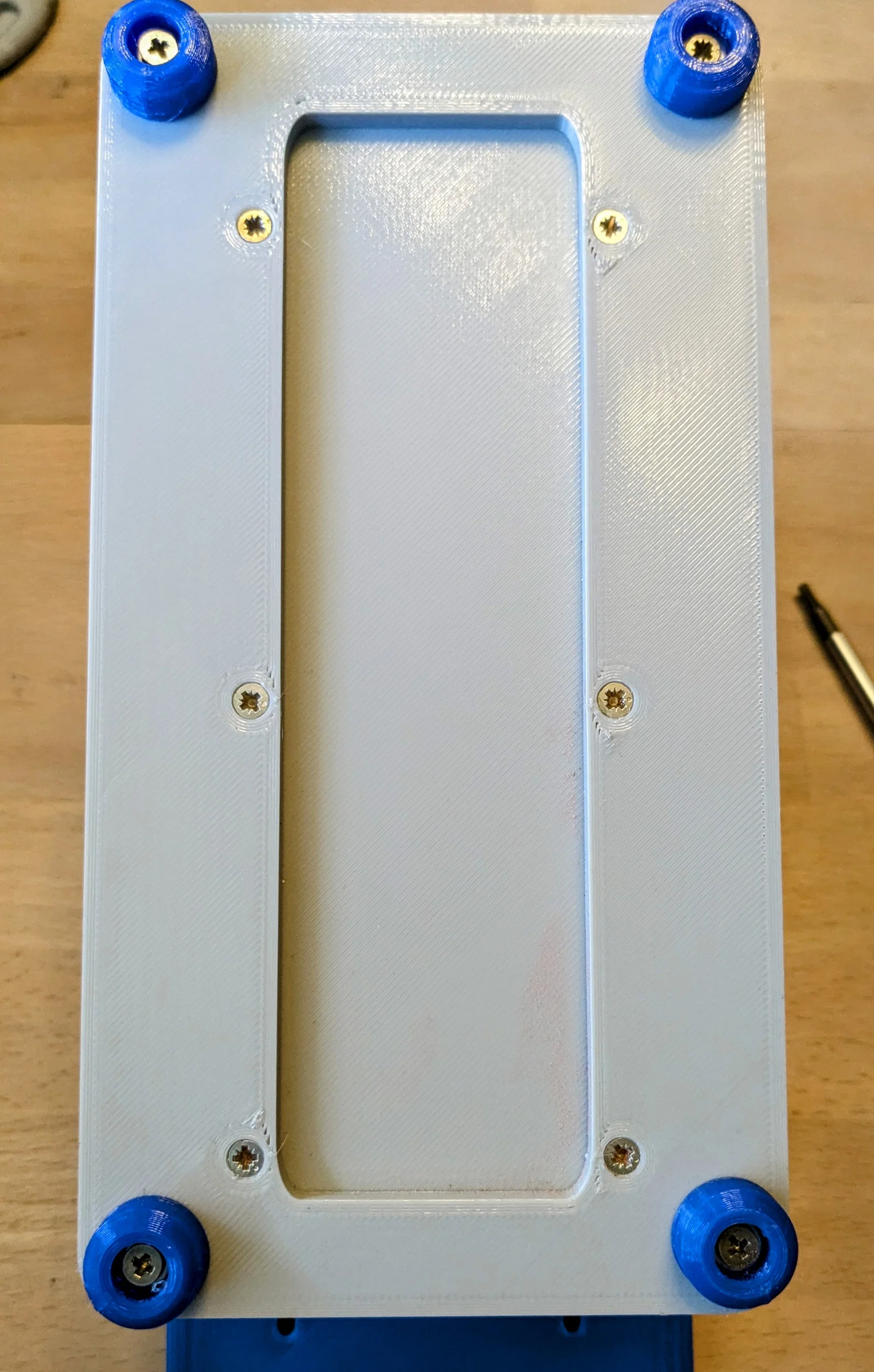

10x vít Spax (hoặc loại tương tự) 2.5 x 12: 4x cho chân, 6x cho vỏ/bệ với tấm đáy

Thiết lập in (Print settings):

Phần vỏ và bệ cần support. Các support này đã có sẵn trong file 3mf.

Mình in tất cả các phần PETG với 4 perimeters và 50% infill. Phần chân in 2 perimeters và 5% infill.

Disc sander cho đĩa nhám 75 mm.

Mình in bằng PETG, đĩa tản nhiệt in bằng ASA, phần chân in bằng Flex.

Cần chuẩn bị:

Motor 770 khoảng 5000–6000 rpm

Miếng dán Velcro 75mm hoặc lớn hơn để cắt. Dán các dải Velcro đặt sát cạnh nhau cũng dùng được

Công tắc, loại vuông hoặc tròn

Jack/đầu cắm 12V

Ốc vít:

2x M4 x 10 cho motor

2x M3 x 8 cho mâm

6x M3 x 10: 3x cho mặt sau, 2x cho tấm, 1x cho mặt trước phía trên

2x M3 x 14 cho mặt trước kèm bệ

6x long đền M3: 2x cho tấm, 4x cho chân

8 ê-cu M3

10x vít Spax (hoặc tương tự) 2.5 x 12: 4x cho chân, 6x cho vỏ/bệ với tấm đáy

Thiết lập in (Print settings):

Phần vỏ và bệ cần support. Support đã được kèm trong các file 3mf. Mình in toàn bộ chi tiết PETG với 4 perimeters và 50% infill.

Phần chân in 2 perimeters và 5% infill.
