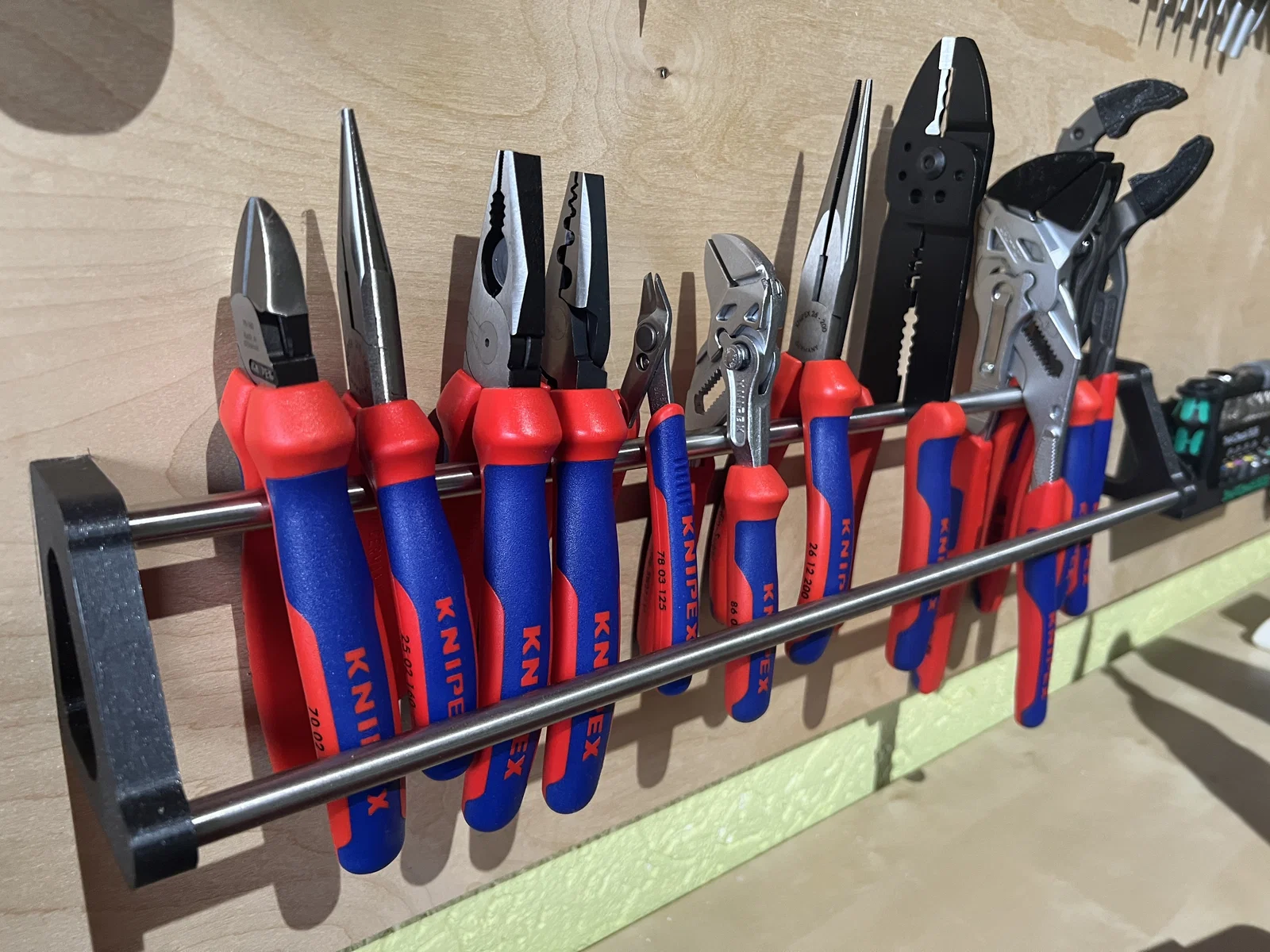

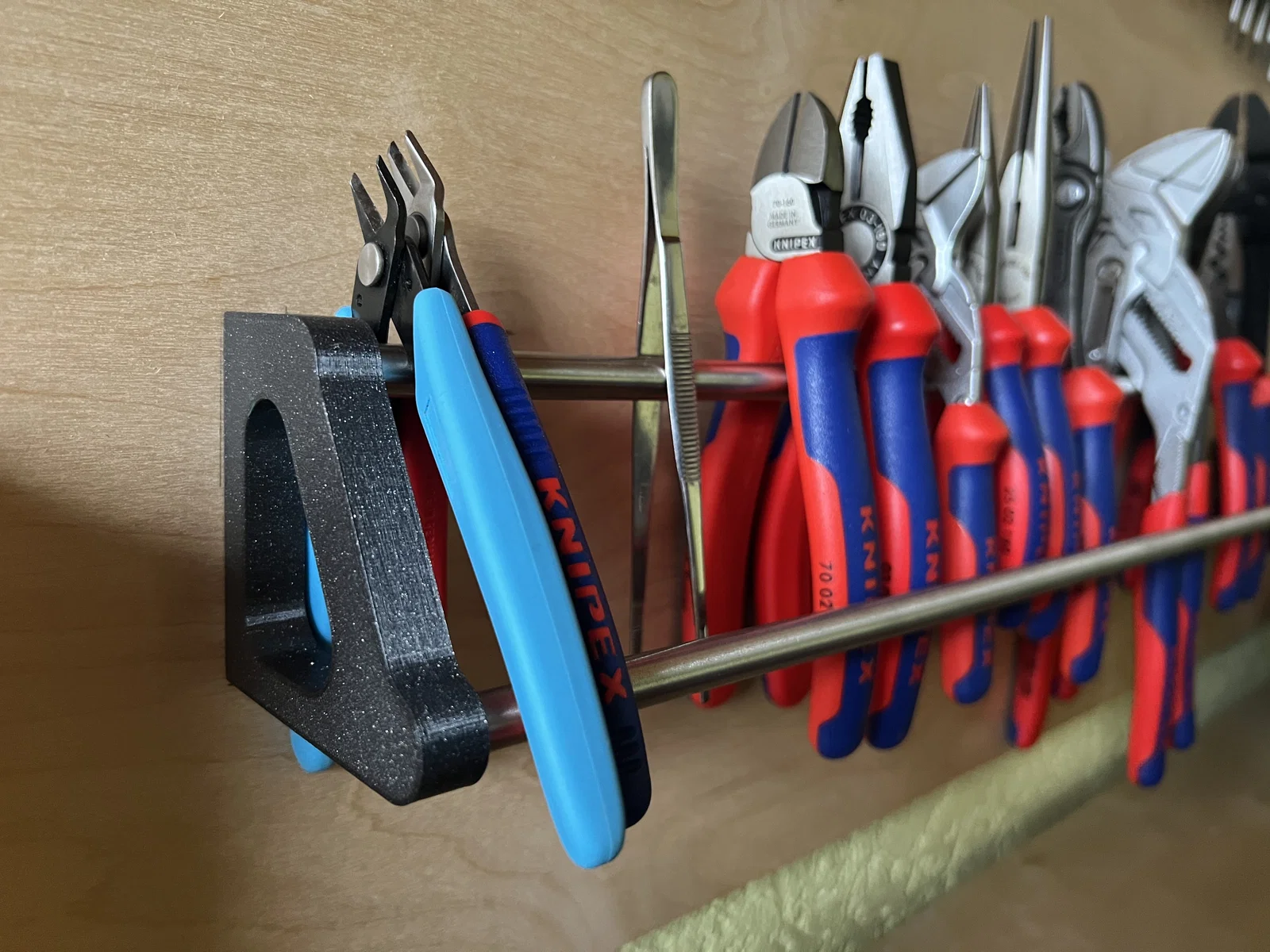

Giá treo kìm gắn tường (Wall Mounted Pliers Rack)

Mình remix mẫu này từ model của cowanrg trên Thingiverse. Bản cũ thiết kế cho pegboard, còn mình thì cần cách để cố định nó lên một tấm plywood.

Những phần mình thay đổi:

• Bỏ các móc pegboard
• Thêm lỗ cho loại M5 heat set inserts tiêu chuẩn
• Thêm end cap vào model để các thanh rod không bị tuột ra và cũng không bị lộ ra ngoài

Nhờ vậy mình có thể dùng M5 threaded inserts (mỗi bên 2 cái) và vài con vít M5 countersunk để bắt toàn bộ từ mặt sau của tấm panel.

Để đo và khoan cho dễ hơn, mình có kèm một cái stencil để vẽ viền và đánh dấu lỗ khoan :)

Quy trình lắp cuối cùng: mình ráp các rod với hai đầu trước, khoan một lỗ rồi bắt tạm (siết lỏng) cả cụm lên đó. Sau đó mình canh và đánh dấu viền vị trí cuối cùng, rồi dùng stencil để đánh dấu và khoan các lỗ bắt vít.

Cuối cùng, bạn cần 2 thanh rod đường kính 10 mm — mình dùng inox (dài 500 mm), nhưng mình nghĩ dùng thanh nhôm hoặc thậm chí ống nhôm cũng chạy tốt thôi.
