Giá treo tua vít Wera Screwdriver Holder (modular, nạp từ phía trước)

Đây là phiên bản mình tự thiết kế cho một cái giá treo tua vít “chuẩn bài” ;). Mình đã xem qua khá nhiều thiết kế có sẵn trên Thingiverse và mượn một vài ý tưởng từ vài mẫu, chủ yếu là 2918462 và 3671735. Cả hai đều rất hay, nhưng không hợp đúng nhu cầu mình dùng.

Các điểm nổi bật của thiết kế này:

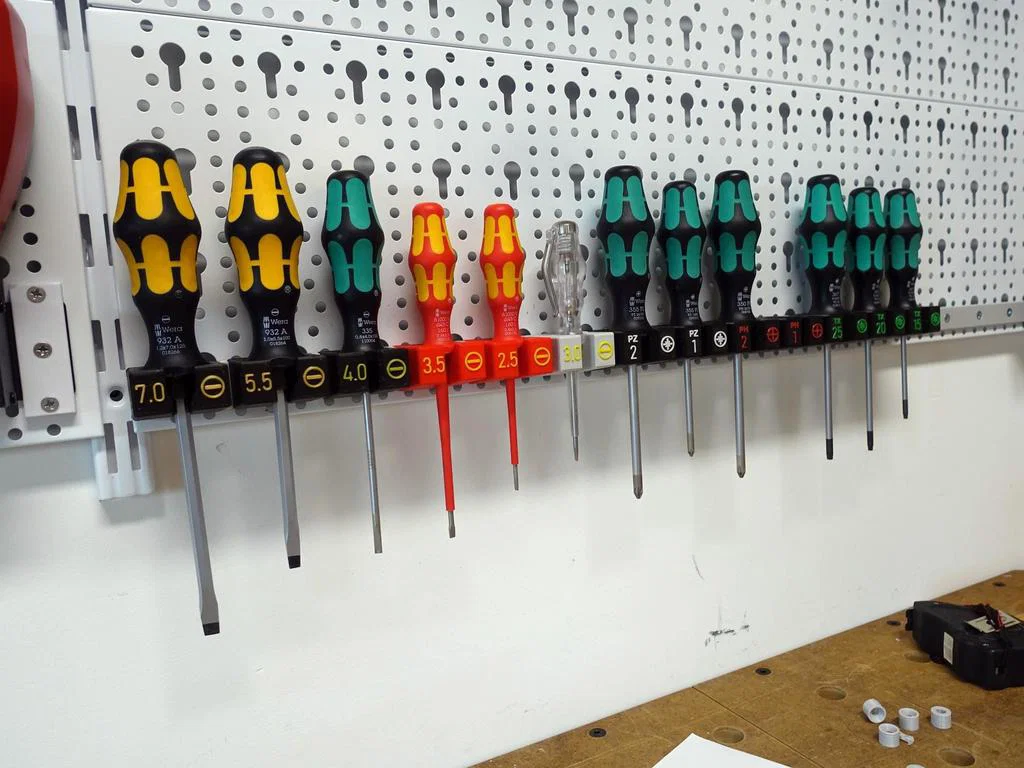

• Nạp tua vít từ phía trước (open front loading), khỏi cần chừa khoảng trống phía trên giá.

• Mỗi holder được làm riêng cho từng mẫu tua vít Wera cụ thể.

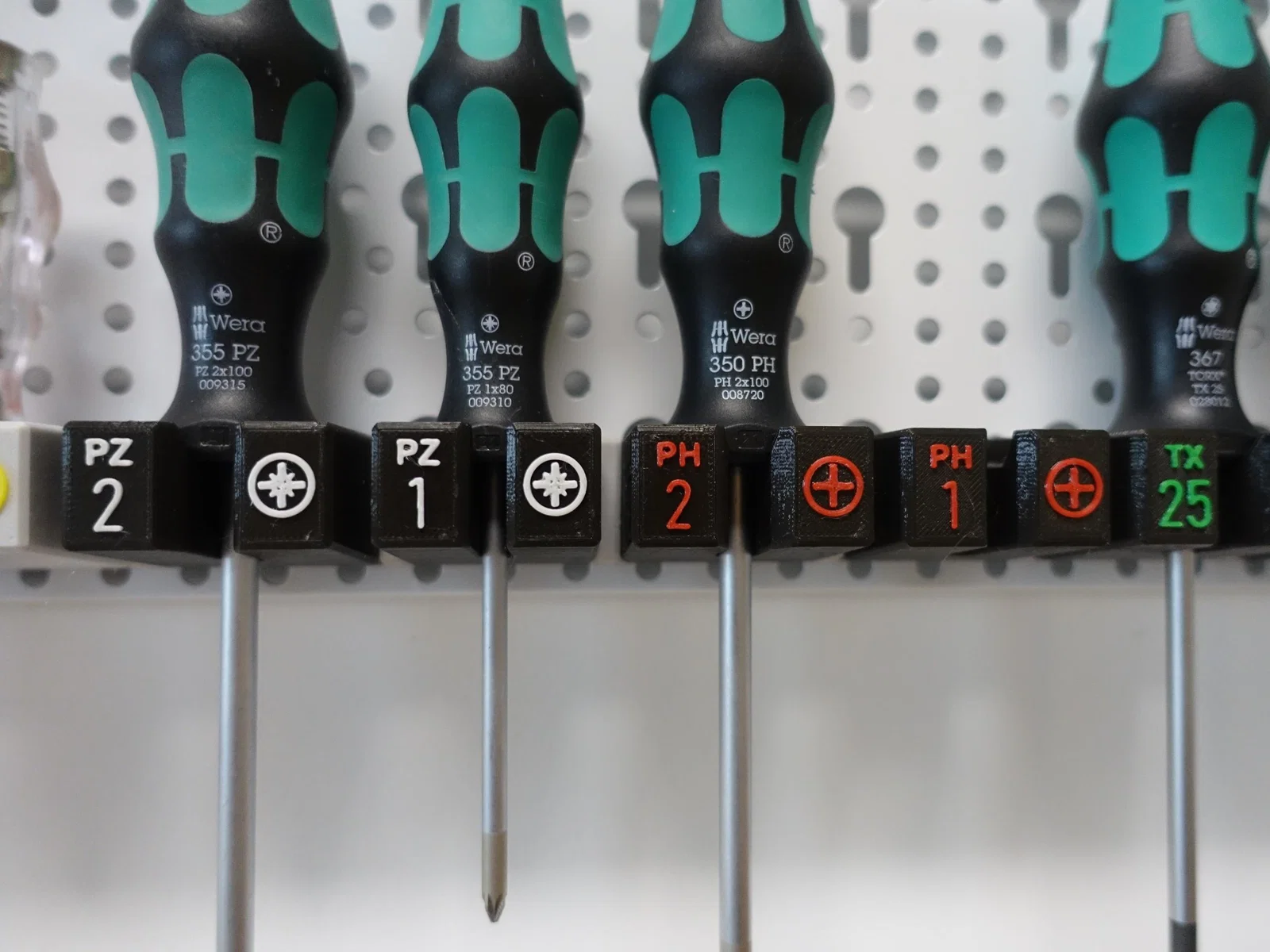

• Miệng lỗ có vát (bevel) về phía trước để đưa/lấy dụng cụ ra vào mượt hơn.

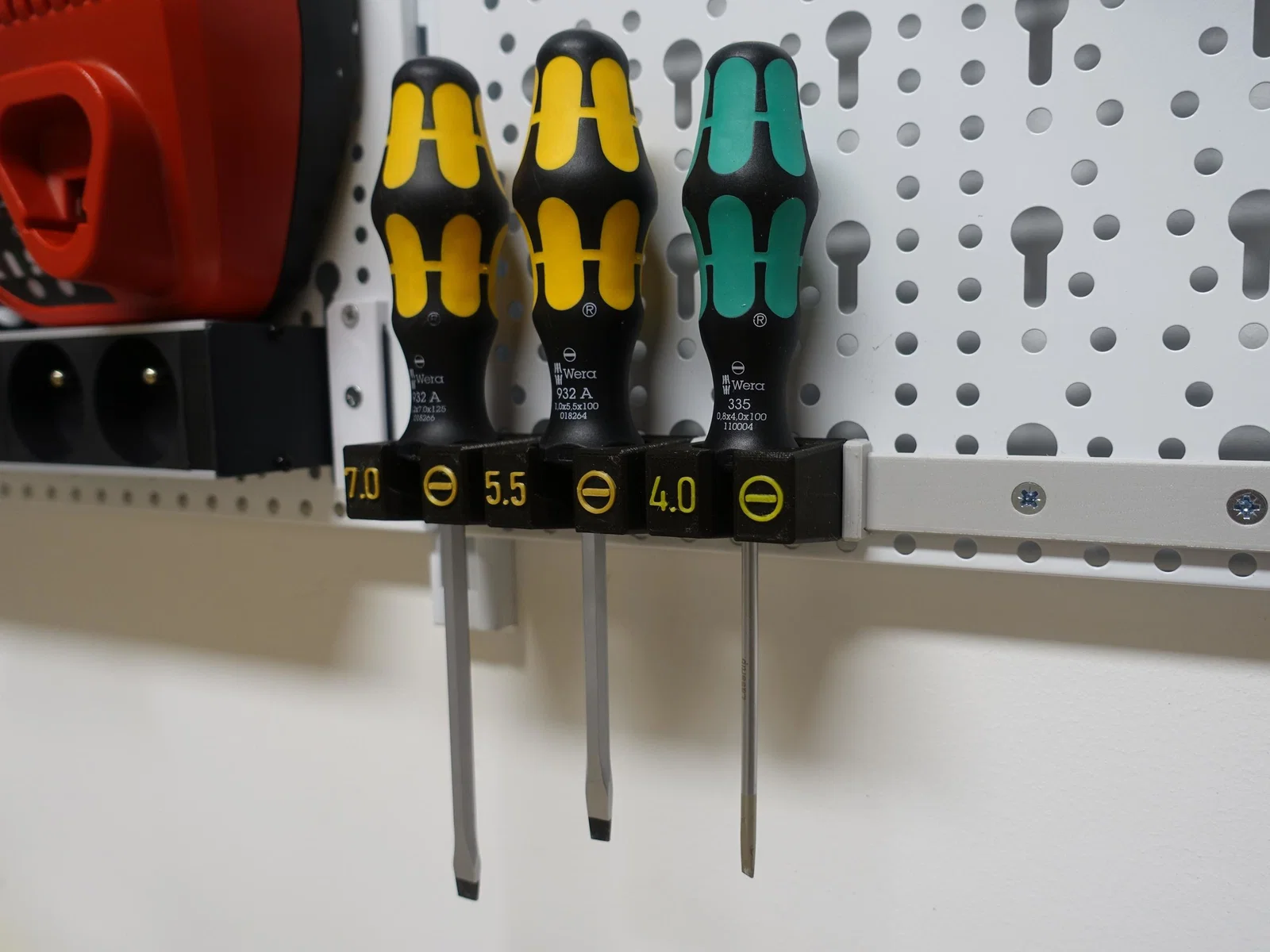

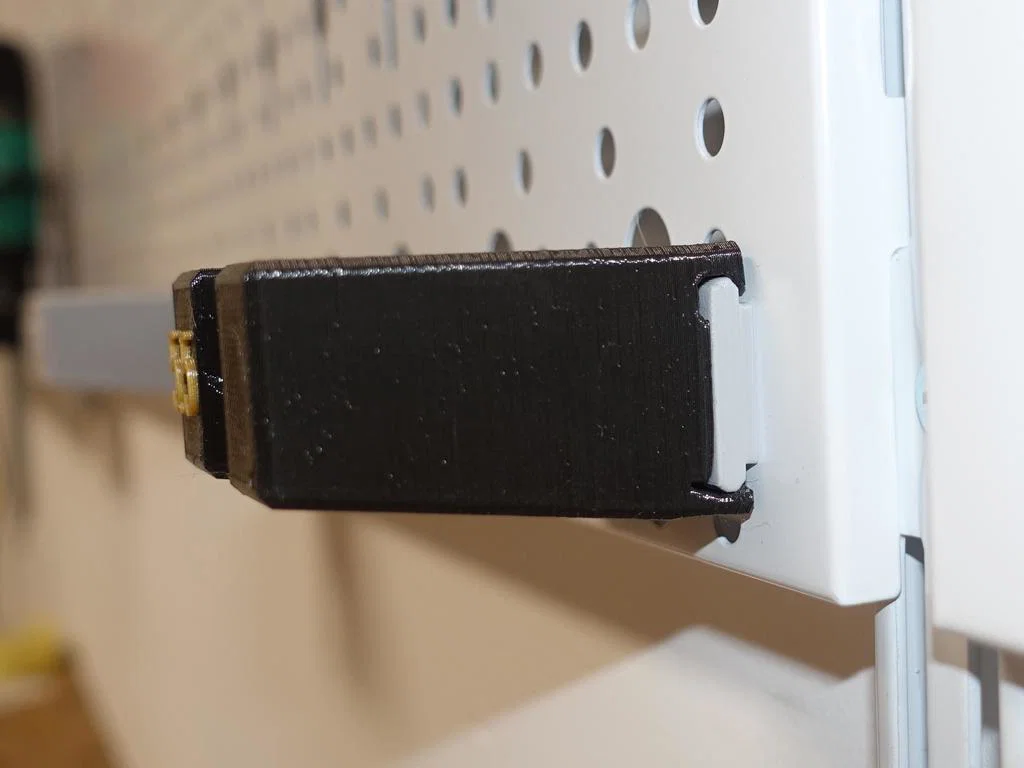

• Dễ sắp xếp lại sau khi lắp. Holders sẽ “snap” vào một thanh rail in 3D và có thể tháo ra mà không cần dụng cụ.

• Tự do chỉnh khoảng cách giữa các holder.

• Thanh rail rất đơn giản nên có thể chỉnh sửa để gắn lên gần như mọi bề mặt mà không rườm rà.

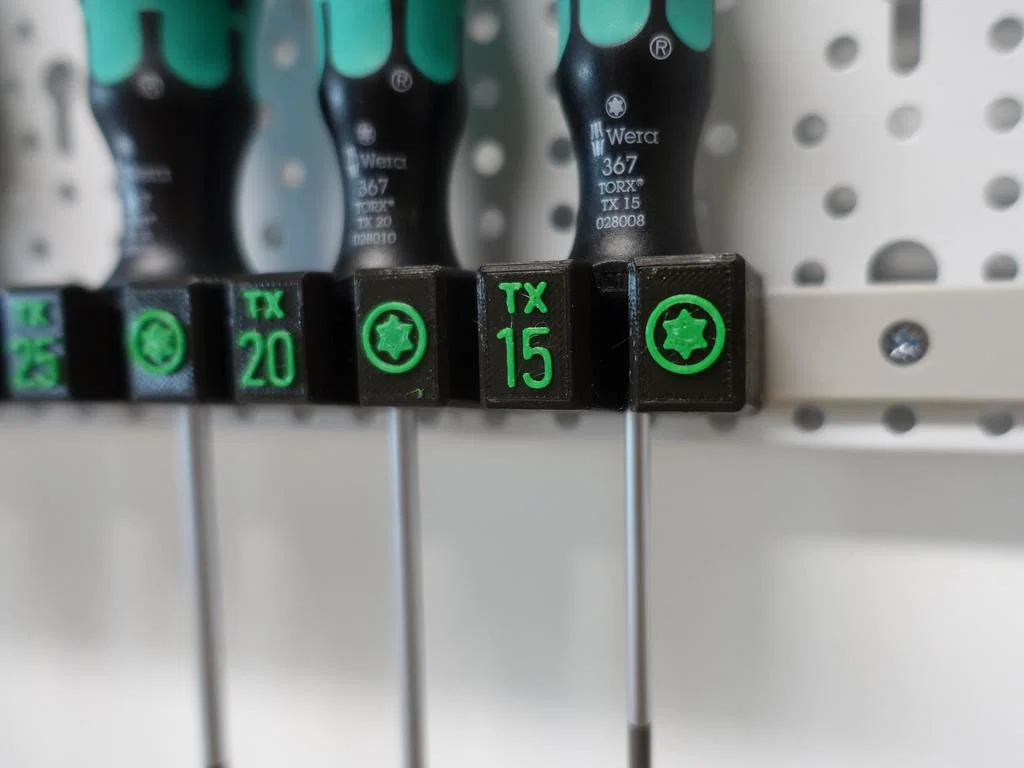

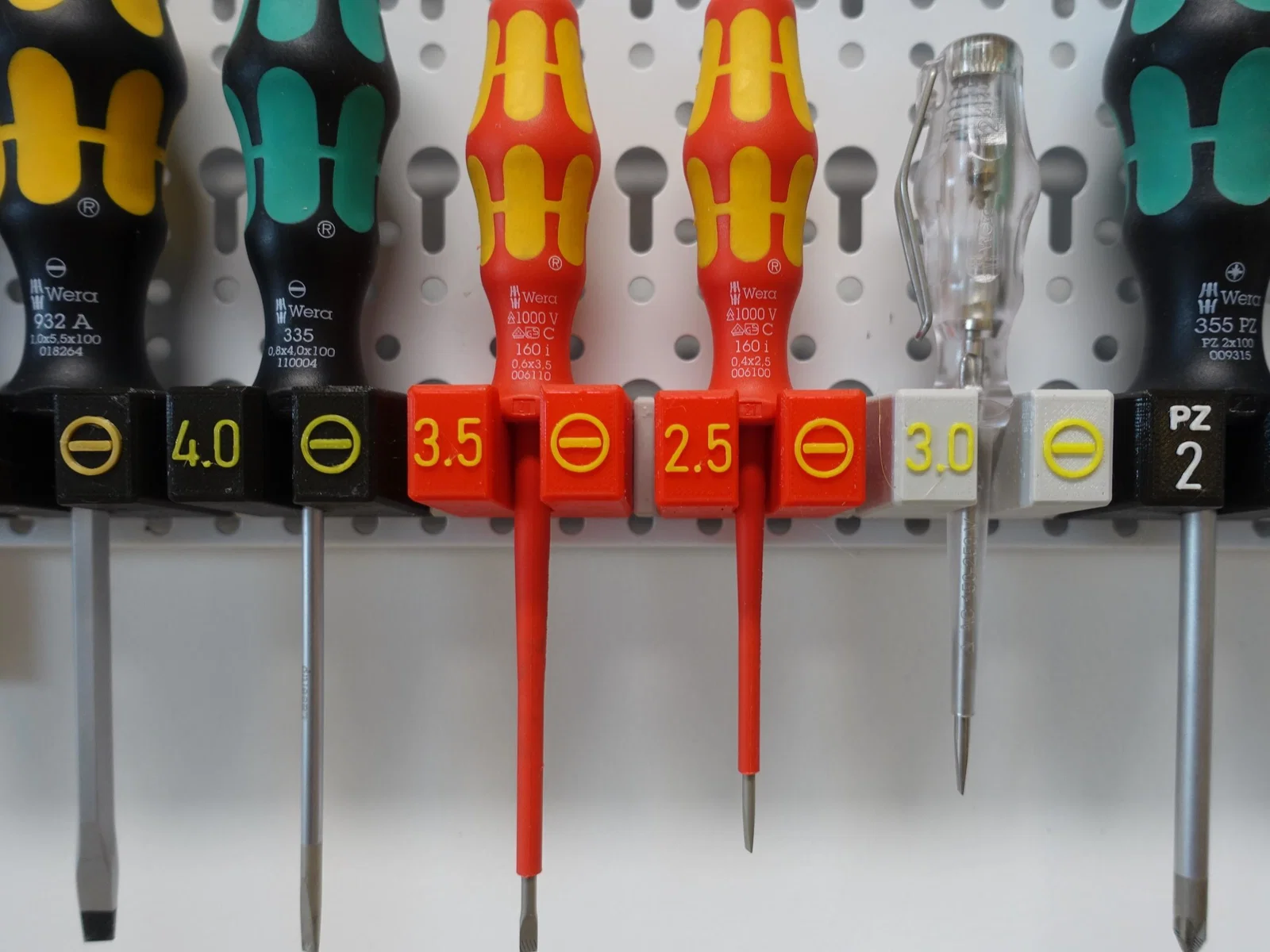

• Holder có chữ/ký hiệu đúc âm (embedded) được thiết kế để in đổi màu ở vài lớp cuối trên máy in single extrusion.

Các mẫu tua vít được hỗ trợ

Tua vít Wera có nhiều hình dáng/kích cỡ khác nhau: có vài size tay cầm, một số có thêm phần lục giác chống lăn/điểm tựa (hexagon bolster), đường kính trục cũng khác (ví dụ tua vít VDE có trục dày hơn nhiều). Mình có đính kèm script OpenSCAD, nên về lý thuyết có thể generate holder cho mọi tổ hợp các đặc điểm kể trên.

Mình đã đính kèm file STL cho một số cây tua vít mình đo được. Nếu bạn cần holder cho một cây cụ thể thì nhắn mình.

LƯU Ý: Phần lớn tua vít Wera dùng một trong 5 size tay cầm tiêu chuẩn, Wera nhận diện trên website bằng chiều dài tay cầm (mm): 70, 81, 98, 105, 112. Những tay cầm này thường có cùng kích thước, ví dụ phần đáy của tay cầm 98mm rộng 23mm. Tuy nhiên một số bạn báo là có vài trường hợp lẻ tẻ tay cầm 98mm lại rộng 24mm. Mình đã thêm biến thể của một số holder với lỗ đường kính 24mm. Nếu bạn có cây nào thuộc loại tay cầm “lạ” này thì báo mình để mình bổ sung.

Holder đã test

Các holder sau đã được in và xác nhận dùng ổn:

• 160i VDE flat 0.4x2.5

• 160i VDE flat 0.5x3.0

• 247 phase tester flat 0.5x3.0

• 334 flat 1.2x6.5x150

• 335 flat 0.6x3.5

• 335 flat 0.8x4.0

• 350 PH1

• 350 PH2

• 350 PH3

• 355 PZ1

• 355 PZ2

• 355 PZ3

• 367 torx 10

• 367 torx 15

• 367 torx 20

• 367 torx 25

• 367 torx 30

• 391 nutdriver 6

• 391 nutdriver 7

• 391 nutdriver 8

• 393S

• 812/1

• 917 SPH PH1

• 917 SPH PH2

• 917 SPH PH3

• 918 SPZ PZ1

• 918 SPZ PZ2

• 918 SPZ PZ3

• 932A flat 1.2x7.0

• 932A flat 1.0x5.5

• 932A flat 1.6x10

Holder chưa test

Mình chuẩn bị sẵn một số holder dựa trên kích thước từ website Wera, nhưng chưa test vì mình không có mấy cây đó:

• 160iS VDE flat 0.8x4.0

• 160iS VDE flat 1.0x5.5

• 162iS VDE PH1

• 162iS VDE PH2

• 165iS VDE PZ1

• 165iS VDE PZ2

• 334 flat 0.8x5.0

• 334 flat 1.0x6.0

• 334 flat 1.2x6.5x200 (trục to hơn bản 150mm)

• 334 flat 1.2x7.0

• 334 flat 1.2x8.0

• 334 flat 1.6x10.0

• 335 flat 0.4x2.5

• 335 flat 0.5x3.0

• 335 flat 1.0x5.5

• 335 flat 1.2x6.0

• 350 PH0

• 350 PH4

• 352 hex 1.5

• 352 hex 2

• 352 hex 2.5

• 352 hex 3

• 352 hex 4

• 352 hex 5

• 352 hex 6

• 352 hex 8

• 352 hex 10

• 355 PZ0

• 355 PZ4

• 367 torx 5

• 367 torx 6

• 367 torx 7

• 367 torx 8

• 367 torx 9

• 367 torx 27

• 367 torx 40

• 368 square

• 395 nutdriver 5

• 395 nutdriver 5.5

• 395 nutdriver 6

• 395 nutdriver 7

• 395 nutdriver 8

• 395 nutdriver 10

• 395 nutdriver 13

• 932A flat 0.6x3.5

• 932A flat 0.8x4.5

• 977 torx 20

• 977 torx 25

Hướng dẫn in

Rail

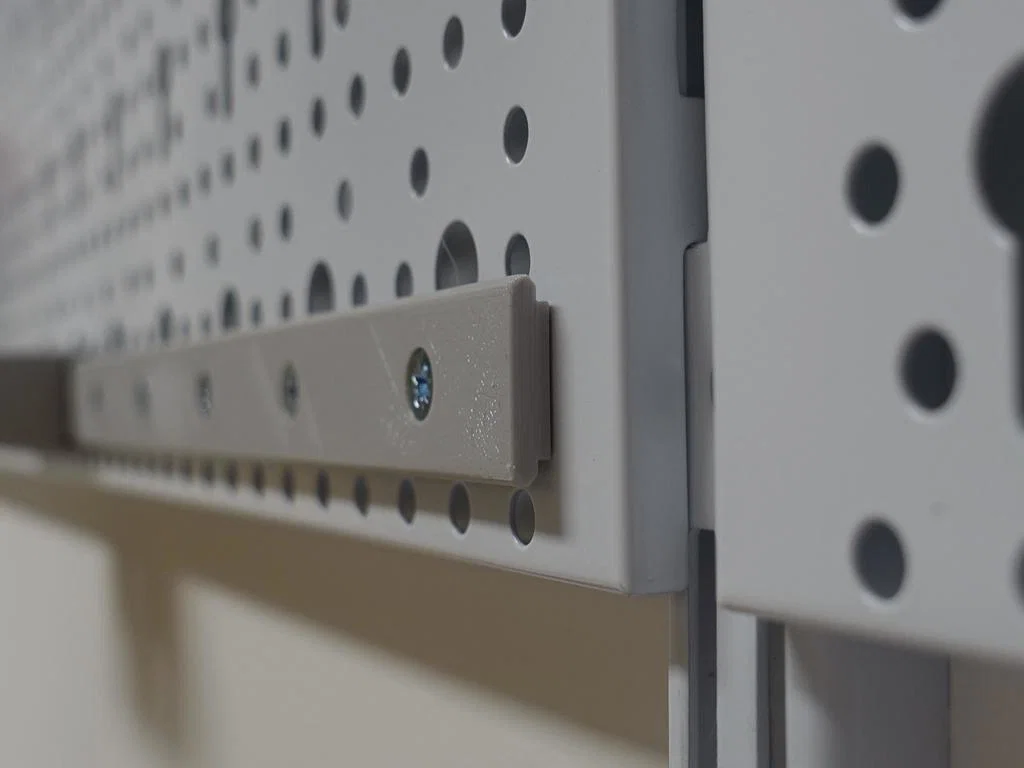

Đầu tiên, in thanh rail. Vì có vô số kiểu lắp đặt nên mình có đính kèm STL cho một vài trường hợp, và có cả file nguồn để generate các phiên bản khác. Nếu bạn cần một phiên bản cụ thể mà bạn không tự làm được, cứ để lại comment, mình sẽ xem có giúp được không.
Mình khuyên in rail với infill 100%, và nếu bạn in rail nằm trên mặt trước thì không cần support thêm.

Xem thêm ý tưởng rail ở đây:

Holders

Holder được thiết kế để in nằm mặt lưng (back) với layer height 0.2mm. Bạn cần thêm một ít support nhẹ trên build plate. Không cần chắc quá, chủ yếu để hỗ trợ phần bridging của bề mặt phía sau. Bề mặt này khi gắn lên rail sẽ không thấy.
Việc thứ hai là thêm đổi màu (colour change) ở vài lớp cuối để phần marking trên holder nổi bật so với thân holder. Cách này khỏi phải sơn tay sau khi in, và theo mình nhìn tổng thể sẽ đẹp hơn nhiều. Mình khuyên dùng theo bảng màu Wera “Take it easy”.

Spacers

Để dễ rút/đút tua vít vào holder, bạn có thể chừa khoảng hở giữa các holder. Bạn có thể canh bằng cách snap holder lên rail và chừa khoảng trống, hoặc nếu muốn khoảng cách đều tăm tắp thì in thêm mấy miếng spacer nhỏ mình có đính kèm.

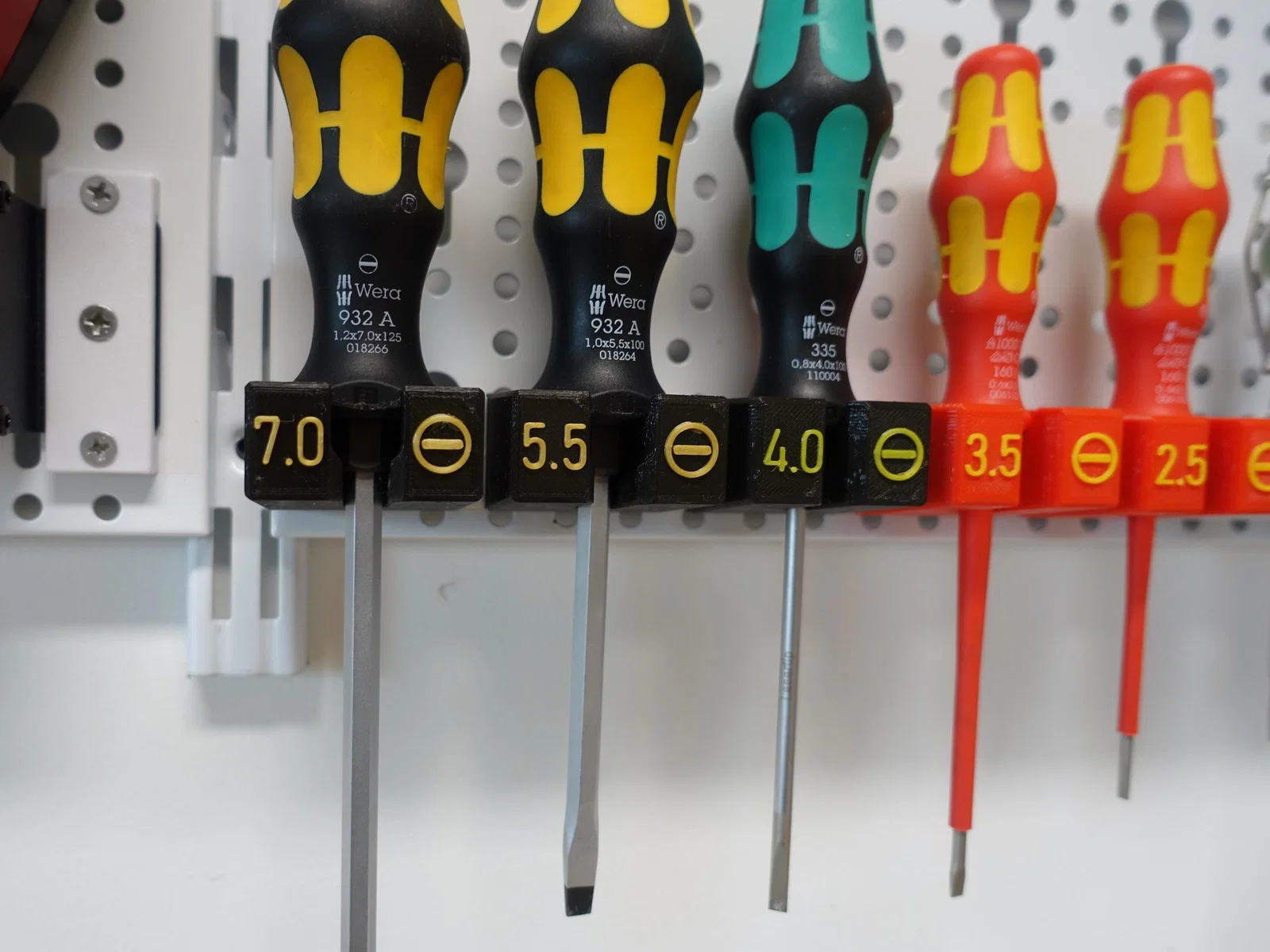

Hình minh hoạ là cấu hình dùng spacer 5mm.

Đo tua vít để làm holder tuỳ chỉnh

Để tạo một holder mới cho một cây tua vít Wera tuỳ chỉnh, bạn cần một vài kích thước sau:

• [bắt buộc] khoảng cách phẳng-đến-phẳng (flat-to-flat) ở phần đáy tay cầm

• [bắt buộc] đường kính đường tròn ngoại tiếp (circumcircle) của trục (hoặc đường kính trục nếu trục tròn)

• [bắt buộc với tua vít có bolster] đường kính đường tròn ngoại tiếp của phần bolster trên trục

• [bắt buộc với tua vít có bolster] chiều dài phần bolster trên trục

• [tuỳ chọn] đường kính đường tròn ngoại tiếp của phần đáy tay cầm

• [tuỳ chọn] đường kính phần vòng tròn phẳng ở đáy tay cầm
