Sash Clamp / Bar Clamp - Bản Printed Threads (In 3D)

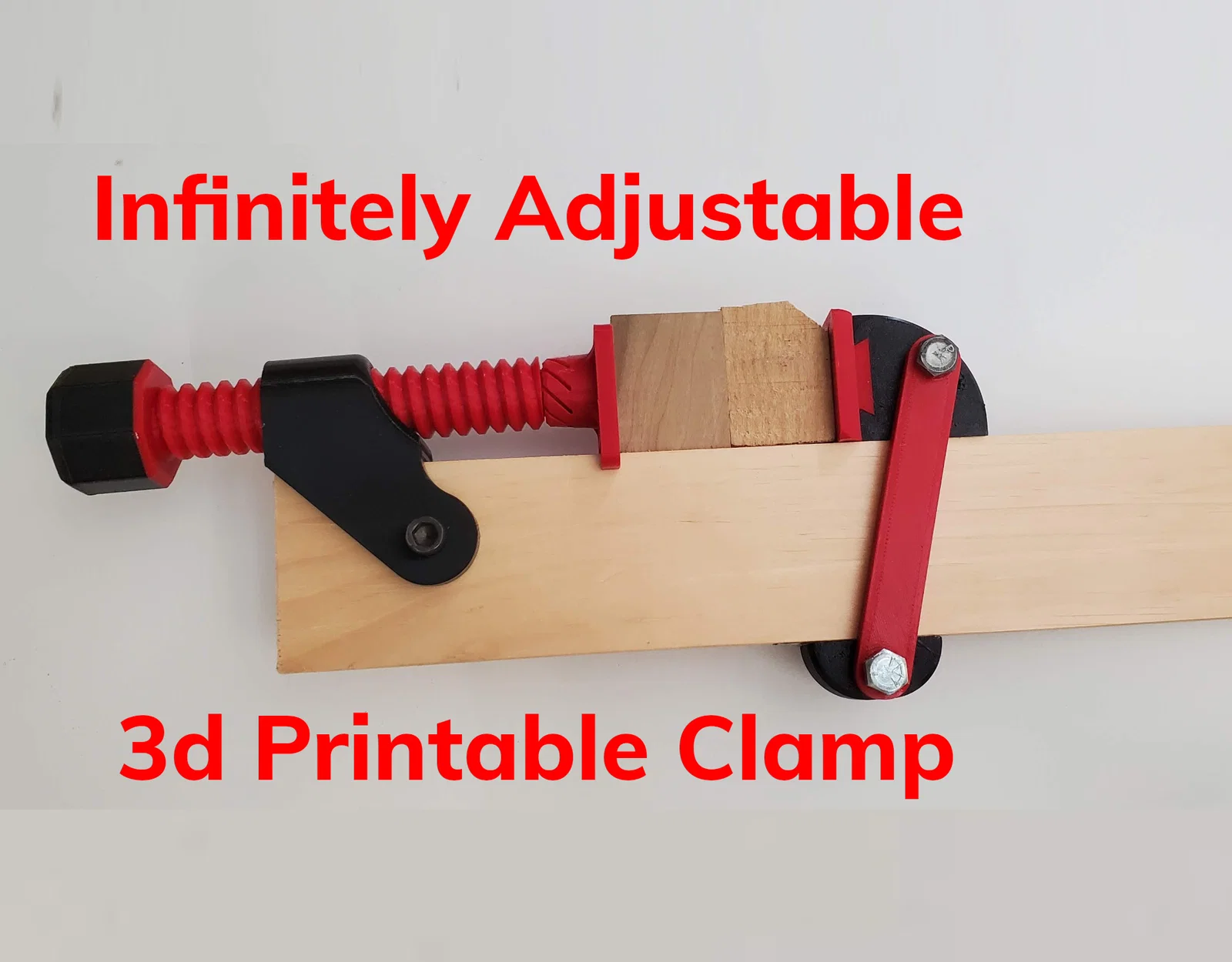

Update: đã thêm tuỳ chọn hàm di động (moving jaw) chỉnh vô cấp! Không cần dãy lỗ nữa. Phiên bản đi kèm chỉ dùng được với gỗ danh định 1x3" (kích thước thực 0.75in x 2.5in – 19mm x 60mm). File model cho hàm này nằm trong thư mục “MovingJaw-infinite”. Ở đây mình cũng đính kèm file .3mf để bạn có thể (tuỳ chọn) load toàn bộ print settings mình đã dùng, và file .step cho ai muốn chỉnh sửa model.

Dưới đây là video demo phiên bản này:

Update 2: đã thêm phiên bản “foot” bề mặt texture bám tốt cho clamp chỉnh vô cấp ở trên. Bản này chạy ổn với thanh gỗ mềm (softwood), hiện chưa test với gỗ cứng (hardwood).

Update 3: mình thêm một model “foot” để ôm theo tấm gỗ và giữ cho nó đứng thẳng. Có bản cao cho clamp chỉnh vô cấp, và bản thấp hơn cho các phiên bản còn lại.

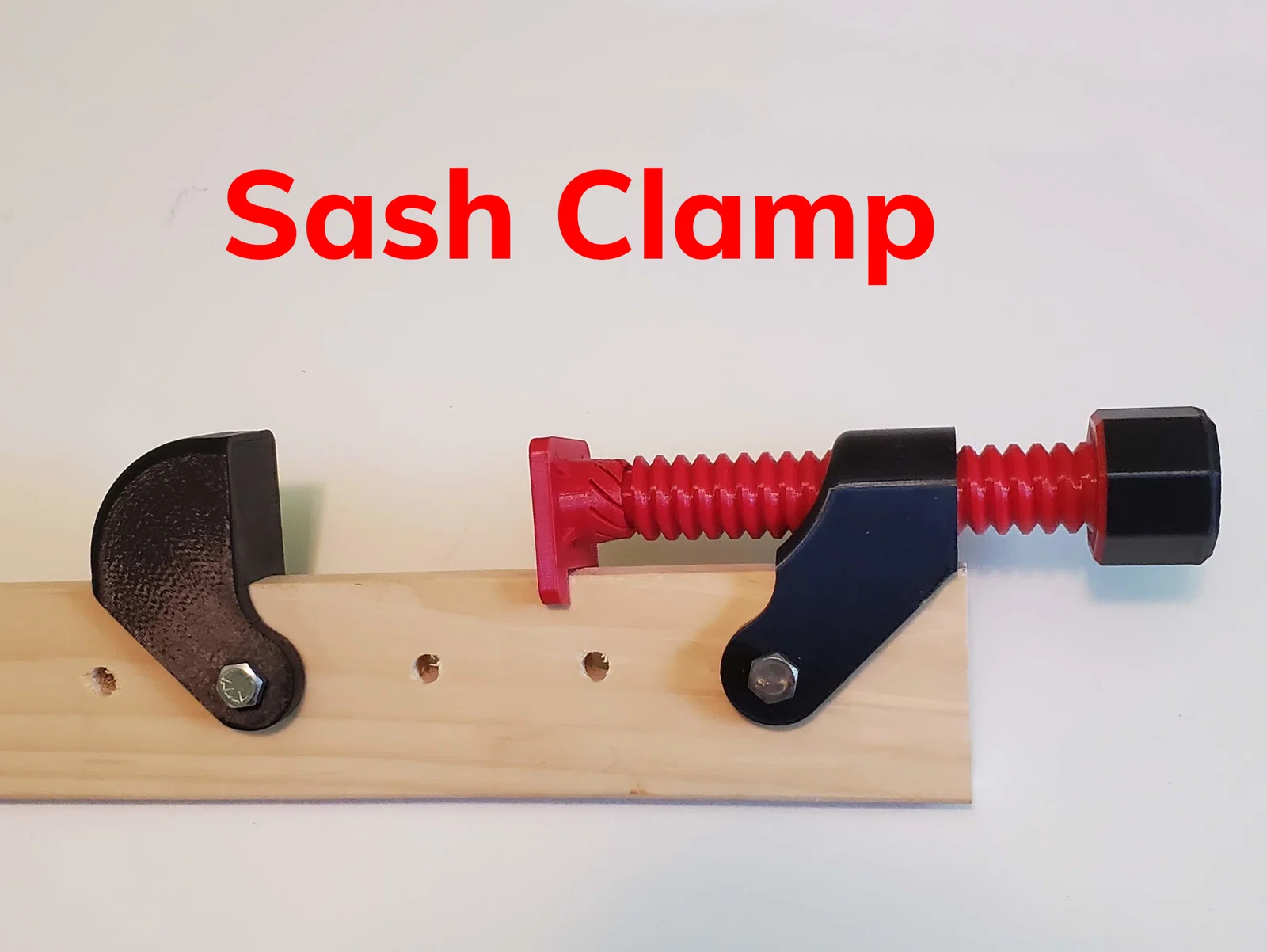

Đây là một sash clamp in 3D. Clamp dài thường khá mắc, đây là lựa chọn chi phí thấp hơn; chiều dài chỉ bị giới hạn bởi chiều dài của thanh gỗ dùng làm bar. Bề rộng tấm gỗ nên dùng là 3/4" hoặc 19mm. Clamp này có tuỳ chọn dùng bu-lông 1/2" để tạo “xương sống” gia cường cho trục vít (lý tưởng là dài 142mm). Nếu không gia cường thì vẫn đủ chắc để kẹp, nhưng sẽ không chịu nổi nếu rơi xuống sàn (xem video để biết thêm chi tiết).

Các chi tiết được bắt lên tấm gỗ bằng bu-lông hoặc chốt 5/16" hoặc 8mm, dài 40mm (1-5/8").

Đã thêm tuỳ chọn phiên bản split cho phần hàm ren (threaded jaw). Cái này hữu ích khi in bằng các loại filament có độ bám lớp (layer adhesion) không cao, vì tách hàm ra sẽ cho phép in từng nửa nằm phẳng trên bed. Như vậy lực kéo (tensile force) sẽ vuông góc với đường lớp. Bản split jaw này cần 4 bu-lông M5: hai con 12mm và hai con 25mm. Nếu in PETG thì không cần dùng bản hàm phức tạp này. Mình đã test tất cả các phiên bản lên tới 270lb (120kg) lực kẹp khi in PETG mà không làm hư chi tiết. Đây là video test:

Theo yêu cầu, mình đã thêm phiên bản hàm có thể gắn lên gỗ 2x4 thay vì tấm gỗ dày danh định 1" (thực tế là ¾"). Hai file này có “2x4” trong tên, nhưng lưu ý là bản 2x4 hiện vẫn chưa được test.
