Ngàm giữ y-rod Prusa MK4/MK3.9: phần top dày hơn, chắc hơn

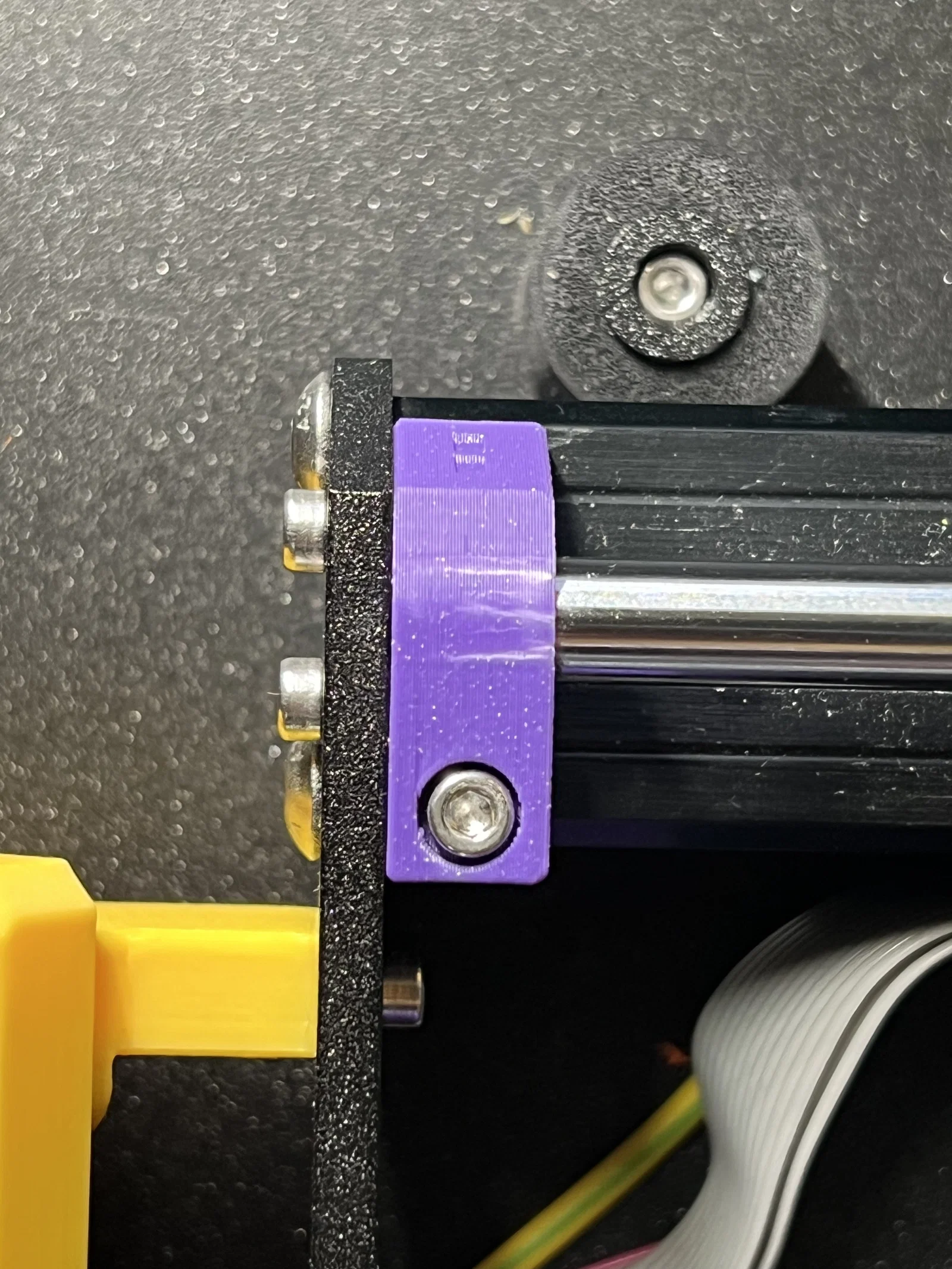

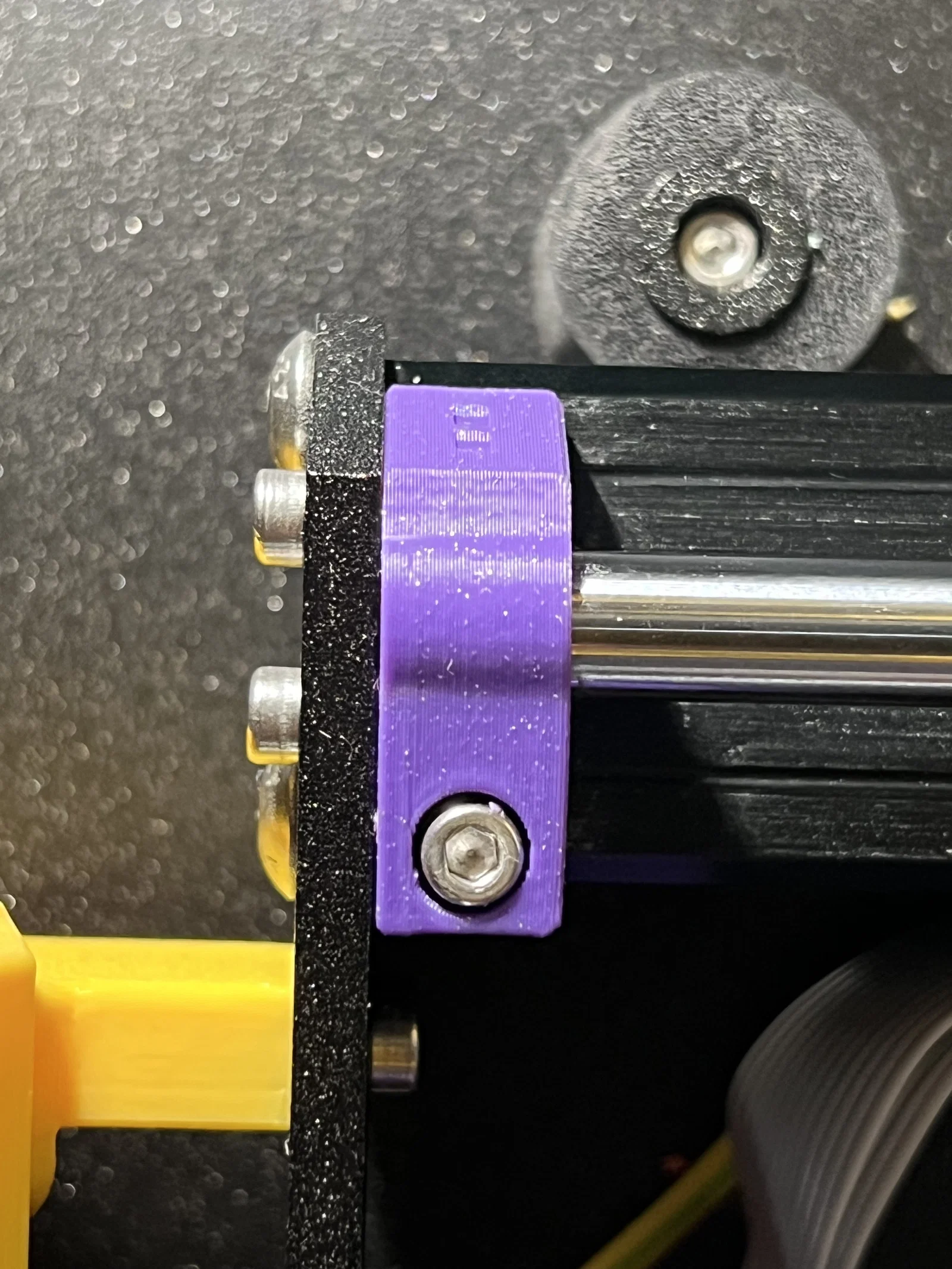

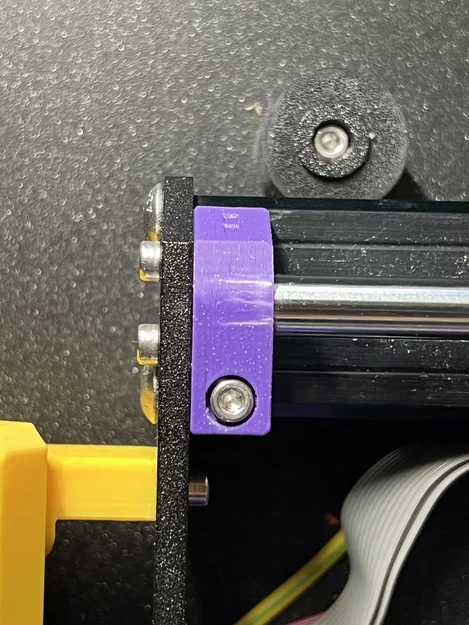

Phần y-rod-holder zin của Prusa có một đoạn rất mỏng ngay phía trên y-rod, nên dễ bị gãy nếu siết quá tay. Thêm nữa, nếu in bằng ABS thì phần trên có thể xuất hiện vệt “stress” nhìn không đẹp sau khi siết, ngay cả khi không siết quá mức.

Mẫu này tăng độ dày ở phía trên y-rod để tăng độ bền, giúp nó không bị hiện vệt stress kể cả khi siết chặt hơn mức cần thiết.

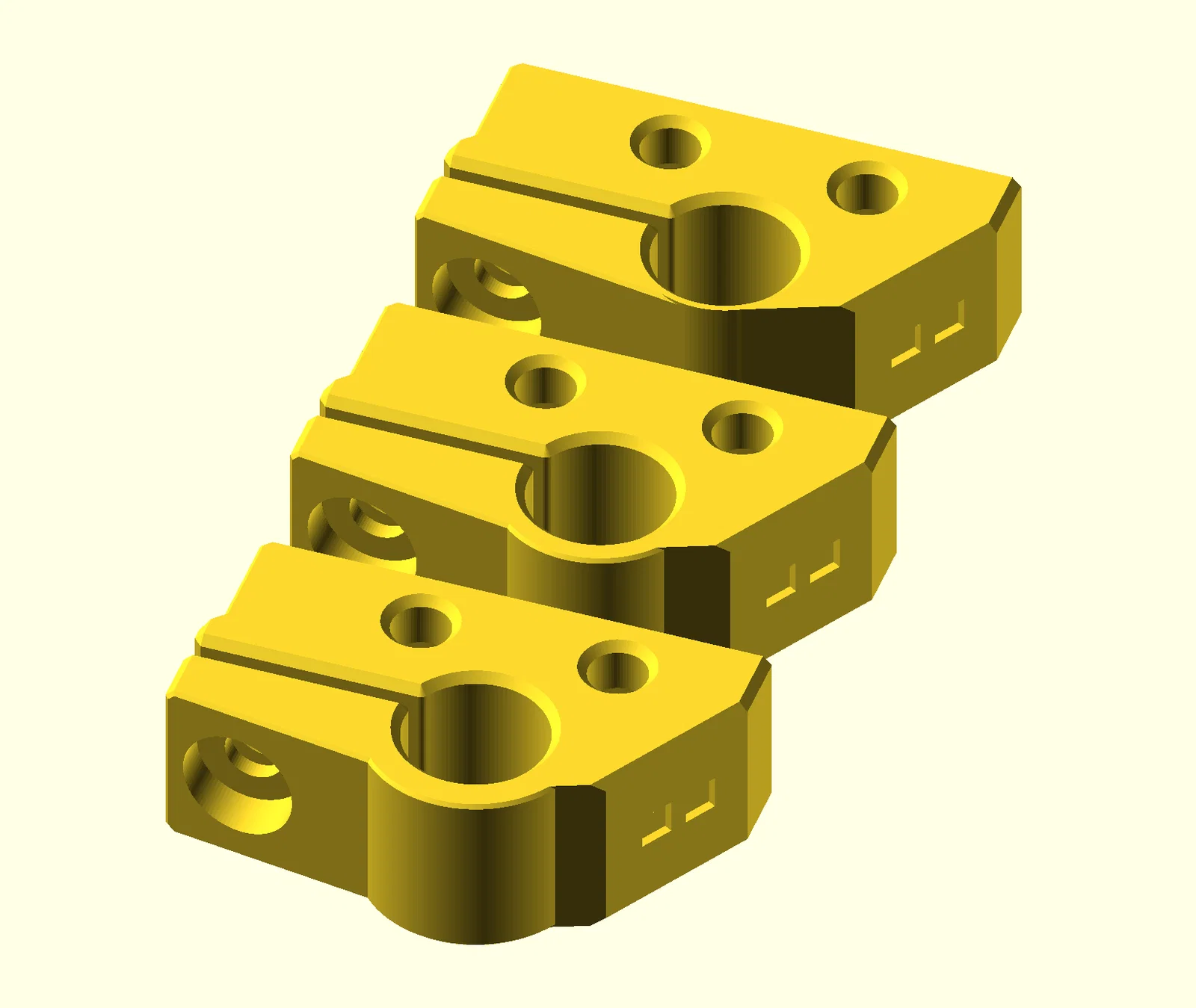

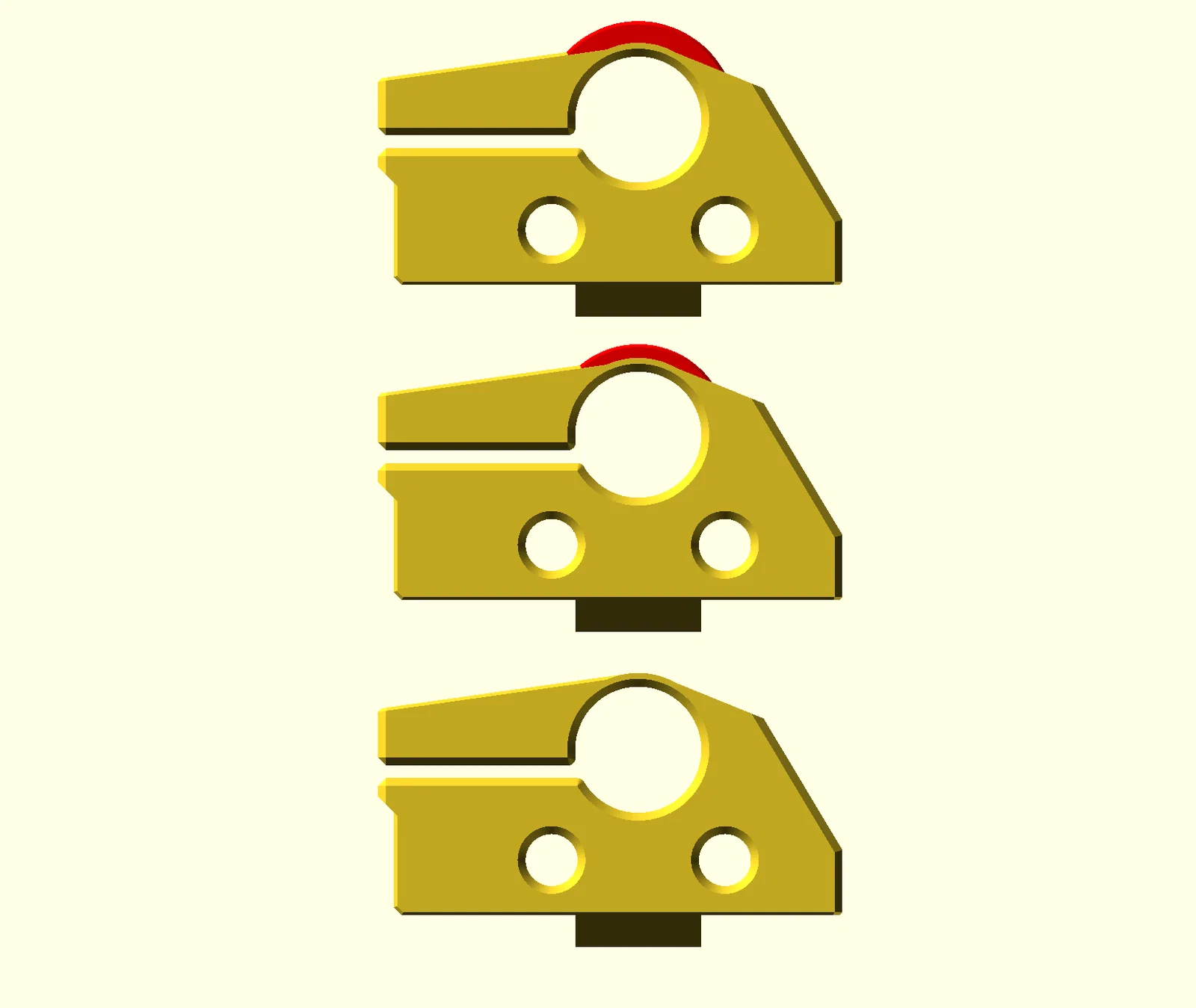

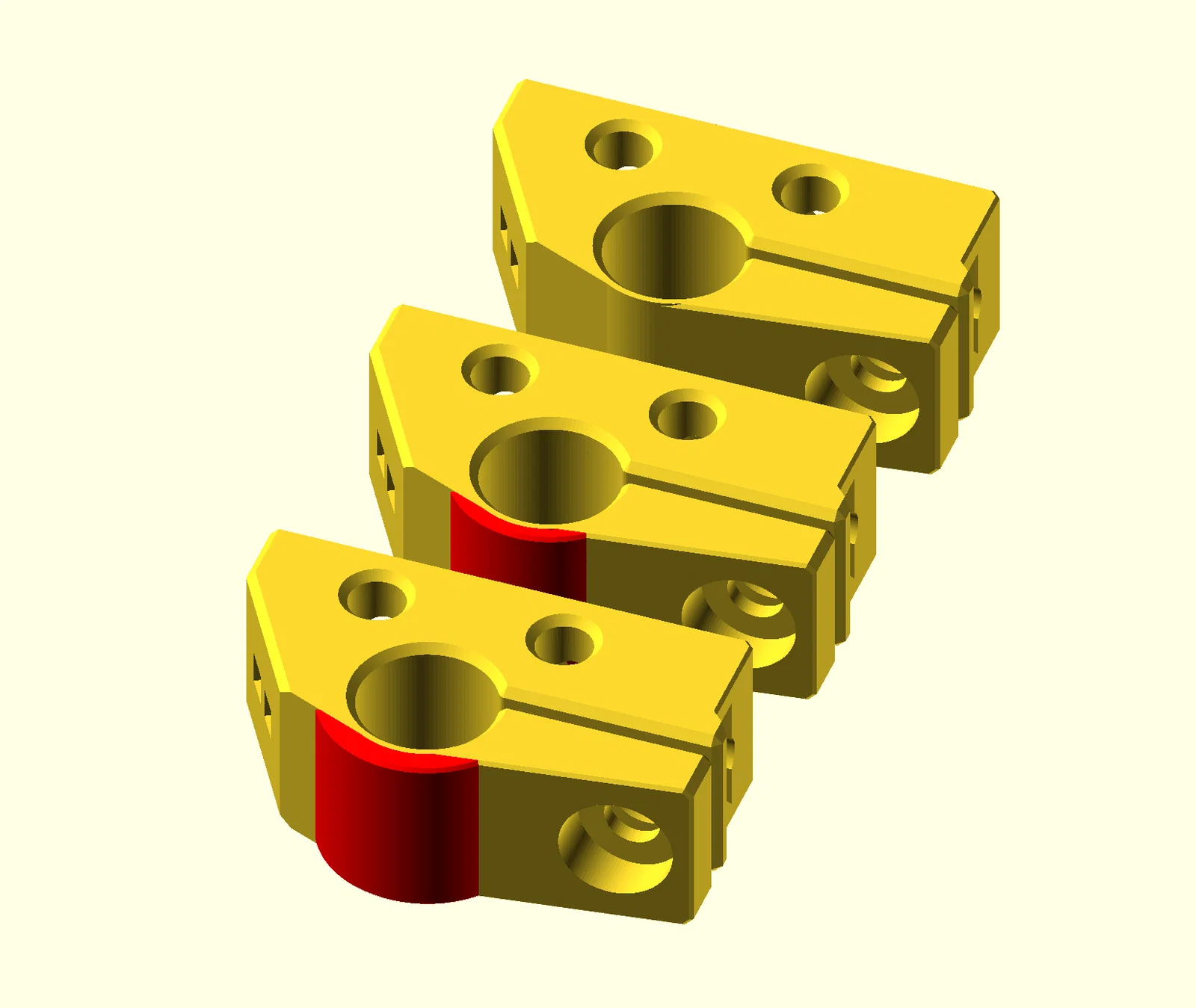

Một vài hình có tô phần “dày thêm” màu đỏ. Ngoài ra thì không có thay đổi nào khác so với chi tiết gốc.

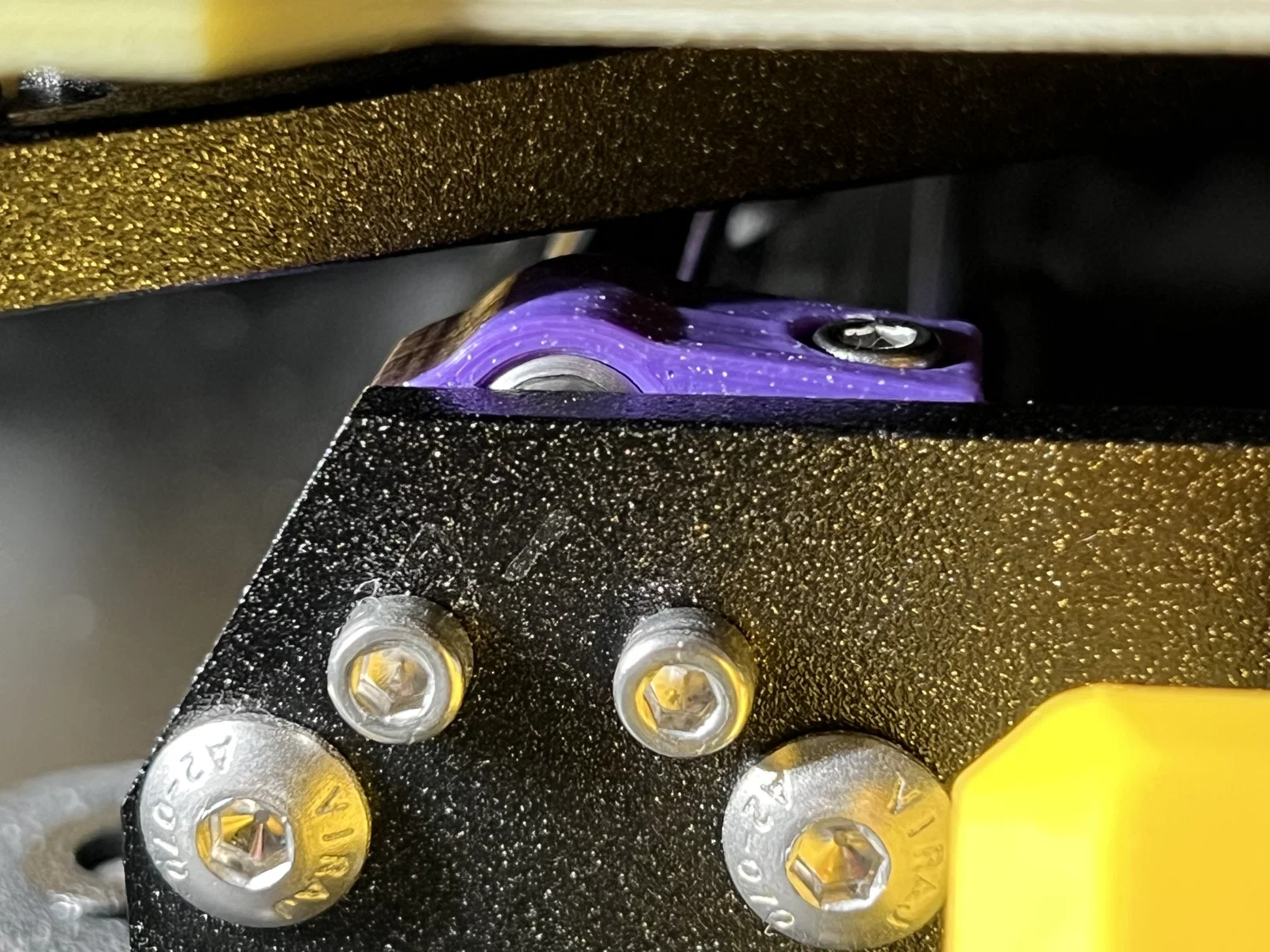

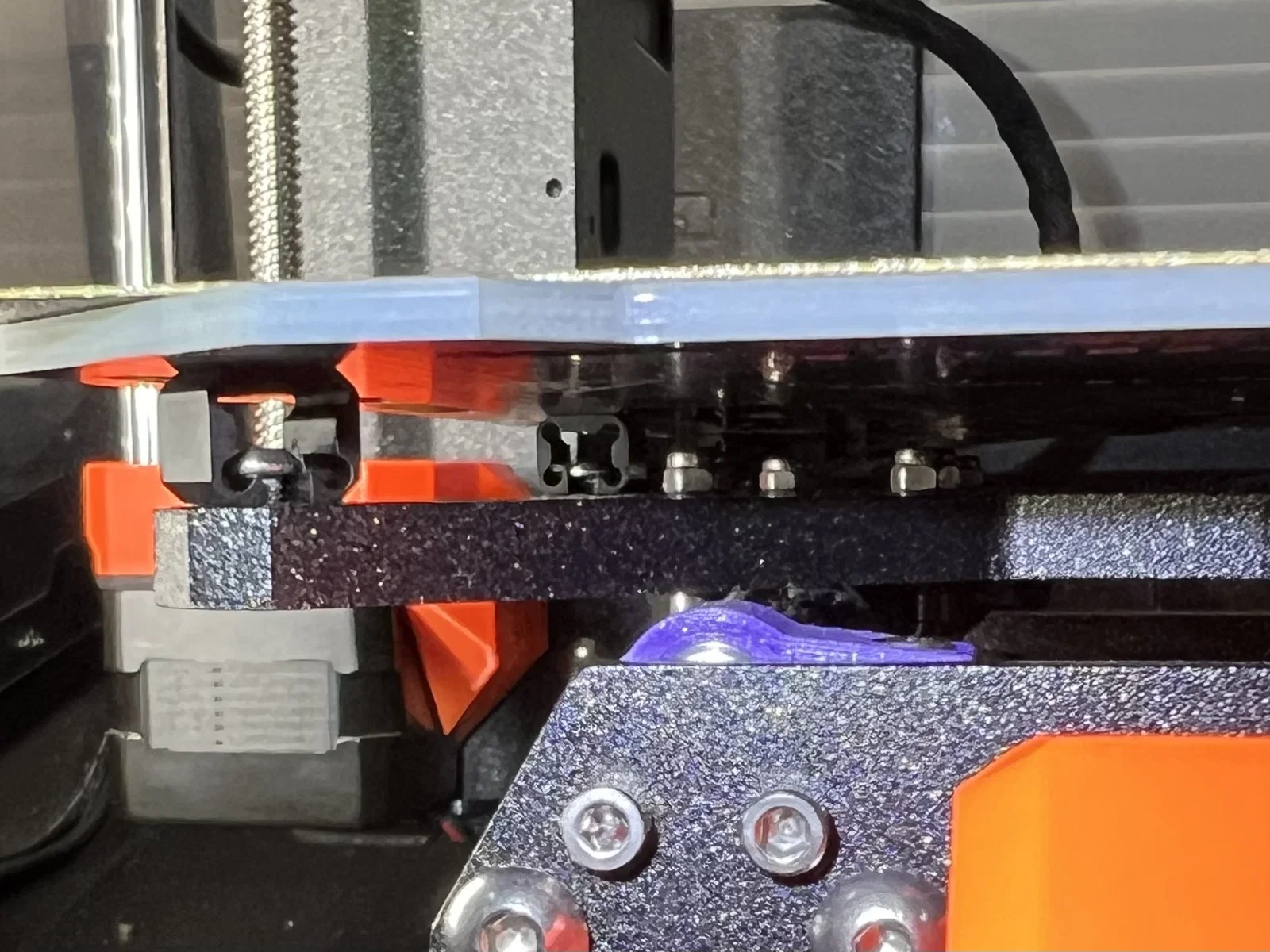

Có 2 file STL: một bản dày hơn chi tiết gốc 0.875mm (tức là gấp đôi độ dày ban đầu), và một bản dày thêm 0.5mm nữa, tổng cộng tăng 1.375mm. Cả hai đều lắp vừa thoải mái dưới y-carriage: bản đầu chừa khoảng hở ~1mm, bản sau còn khoảng 0.5mm, đo theo kiểu “MK1 eyeball” đã hiệu chuẩn :-)

Cá nhân mình chốt dùng bản STL dày hơn trong hai bản cho máy của mình.

Cảm ơn bạn Hello đã xác nhận là các mẫu này cũng dùng được cho MK3S và MK3S+.

Cho đầy đủ, mình có kèm script OpenSCAD mình dùng để tạo các chi tiết này, cùng với chi tiết gốc của Prusa (script cần file này). Script nhìn chung tự giải thích.

Print Settings

Mình in tất cả các phần MK4/MK3.9 theo hướng ưu tiên độ bền: bắt đầu từ preset 0.2mm STRUCTURAL, sau đó chỉnh 4 perimeters, 5 lớp top và bottom, và 40% cubic infill.
