Voron Trident Lowered Z Motor Mounts – Bộ gá Z motor hạ thấp

VT Lowered Z Motor Mounts

CHANGELOG

• 01.12.2022: Bản phát hành đầu tiên, xem phần mô tả..

Mô tả:

Vì mình muốn một con Trident full 350mm cubed nên mình phải dùng Nema17 tiêu chuẩn với leadscrew rời và coupler. Điều đó đồng nghĩa mình phải dời stepper xuống thấp/cho nó né chỗ khác để tránh coupler thò lên vào bên trong chamber VÀ chiếm thêm không gian. Thế là mod này ra đời: nó hạ các stepper xuống 29mm vào khu vực skirt/electronics. Vừa đủ để coupler “tụt” xuống gọn gàng, nhìn vẫn kiểu stock.

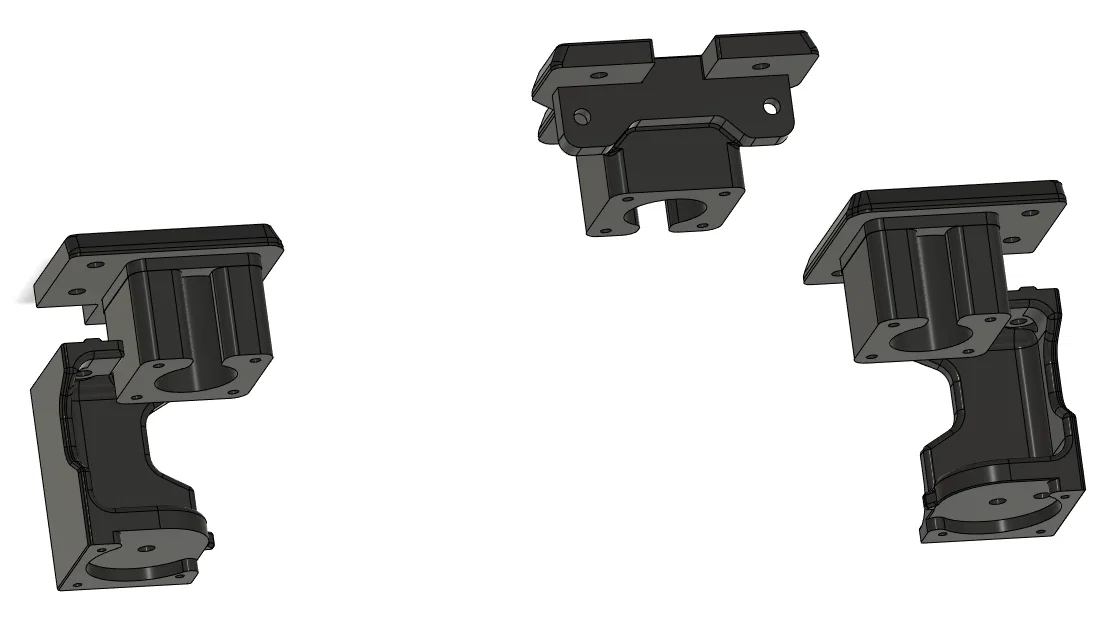

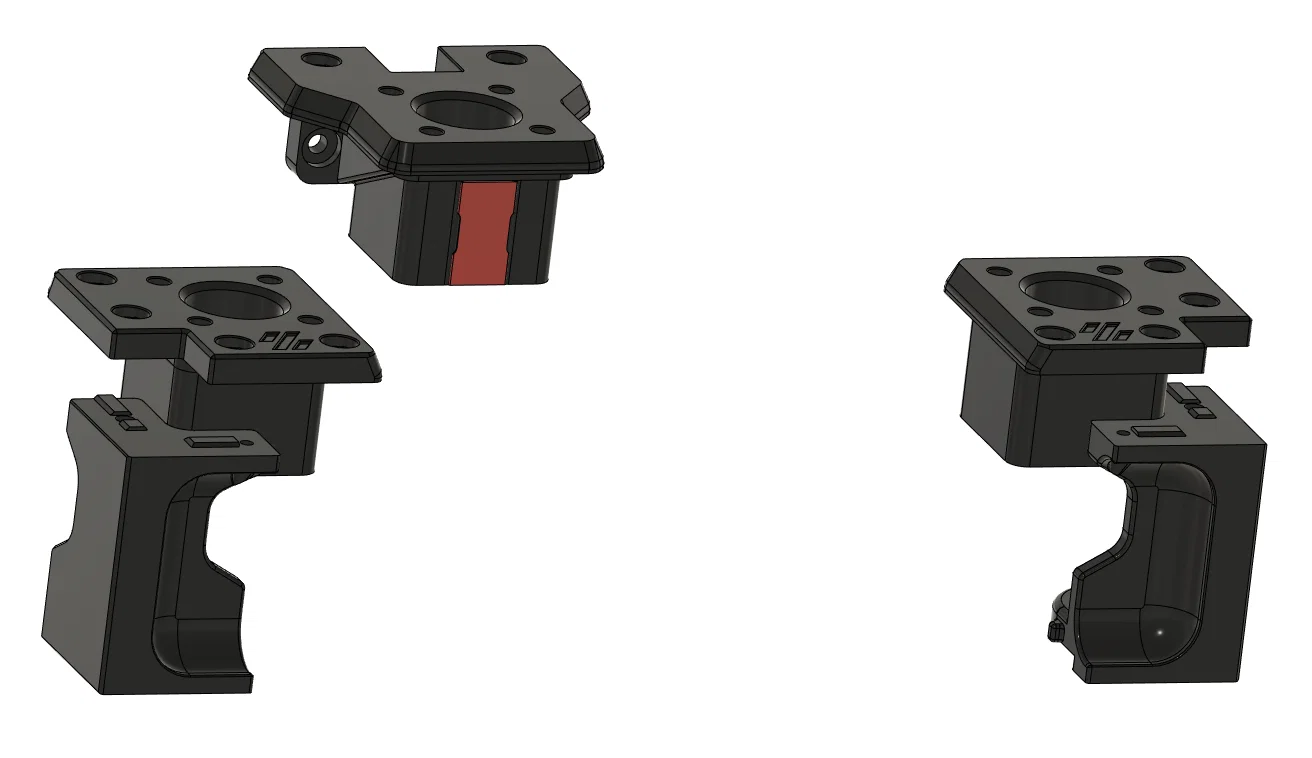

• 3x motor mount đã chỉnh sửa (trái, phải & sau).
• Cả 2 góc phía trước (mấy chỗ này cũng cần bỏ một phần chamfer để hạ motor xuống đủ), bạn chỉ cần mỗi loại 1 cái! Ở phía sau thì có thể dùng đồ stock của VT!
• Đồng thời nó còn là một cái cover để bịt cái “khe hở” trong mount (khe này có để bạn siết hoặc nới các locking screw trên coupler mà không cần tháo cả cụm stepper/leadscrew), và làm chamber “kín gió” lại phần nào.
• Không cần thêm screw hay bolt nào, chỉ dùng hardware stock cho phần bắt stepper motor.

Cắt trục (axle shaft) của stepper

Ừ, gần như chắc bạn sẽ phải cắt bớt trục stepper một chút để mọi thứ ráp lại cho đẹp. Lượng cần cắt sẽ tùy theo linh kiện bạn dùng, nhưng đây là hướng dẫn từng bước:

• In các chi tiết, rồi “dry fit” để xem coupler bạn đang dùng nhô lên khỏi motor mount bao nhiêu (nhớ đẩy coupler vào hết cỡ trên trục stepper).
• Sau đó đo khoảng cách từ mặt trên của mount tới mặt trên của coupler, cộng thêm 9mm vào số đo đó là ra chiều dài cần cắt bỏ.
• Trước khi làm gì tiếp và cắt, tháo stepper ra khỏi mount lại, GIỮ NGUYÊN coupler đang gắn trên trục chưa cắt (giggetty).
• Giờ đo khoảng cách từ mặt trên của stepper motor tới mặt dưới của coupler, và kiểm tra xem chiều dài này có LỚN HƠN số đo trước đó hay không.
• Nếu chiều dài lớn hơn, nghĩa là bạn có đủ trục để làm (giggetty), và có thể cắt đúng lượng đã đo ban đầu (đã cộng thêm 9mm).
• NẾU NGƯỢC LẠI, khoảng cách đó NGẮN HƠN thì bạn phải tự quyết định (trường hợp này khá hiếm trừ khi bạn dùng coupler dài kỳ cục). Hoặc bạn kiếm coupler ngắn hơn, hoặc bạn phải cắt trục ngắn hơn nữa, làm coupler lộ ra nhiều hơn và trong trường hợp xấu có thể ảnh hưởng hành trình bed tối đa. Tùy bạn, nhưng mình khuyên nên kiếm coupler khác!
• Lưu ý: bạn cũng có thể cắt trục nhiều hơn so với số đo ban đầu nếu muốn. Mình cắt ngắn tới mức còn khoảng 2mm khe hở giữa mặt trên stepper motor và mặt dưới coupler (chủ yếu để giảm khả năng wobble).
• Khi cắt xong và đã deburr (lúc nào cắt gì cũng nên deburr) thì bạn có thể tiến hành ráp hoàn chỉnh.

Và như thường lệ, nếu bạn có ý tưởng tính năng mới hay cải tiến gì thì nhắn mình một tiếng nha!

Hình ảnh:

Bom:

• 3x coupler nối stepper với leadscrew - Loại bạn cần phải đúng chuẩn với trục stepper và leadscrew. Mình dùng stepper trục 5mm tiêu chuẩn và leadscrew 8mm, nên dùng coupler solid loại này: https://www.aliexpress.com/item/32327704645.html?spm=a2g0o.order_list.order_list_main.258.21ef1802Bc9PnK
• 3x Nema 17 stepper motors (loại cao tối đa 40mm).
• 3x T8 Leadscrews (mình thích pitch 2mm và lead 4mm, combo này cho bed rất cứng, tắt điện cũng ít bị droop).

In ấn:

• Dùng setting Voron mặc định, đúng orientation, không cần support thêm!

- - -

Lỡ mình quên upload mấy bản cập nhật thiết kế lên Printables, thì bản release mới nhất lúc nào cũng sẽ có trên github của mình!
