Spacer kẹp ghi-đông (handlebar mount) – cấu hình tuỳ chỉnh

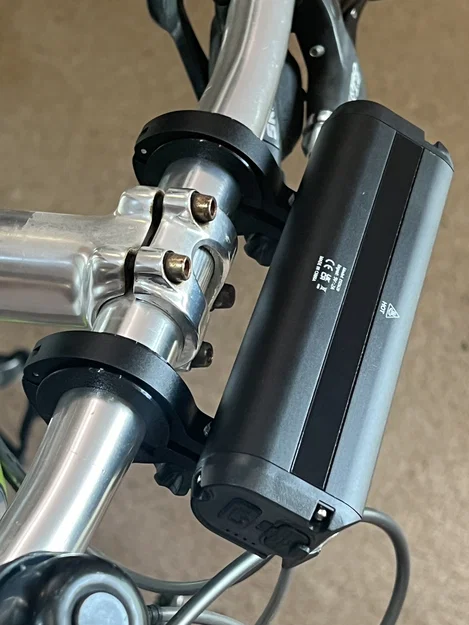

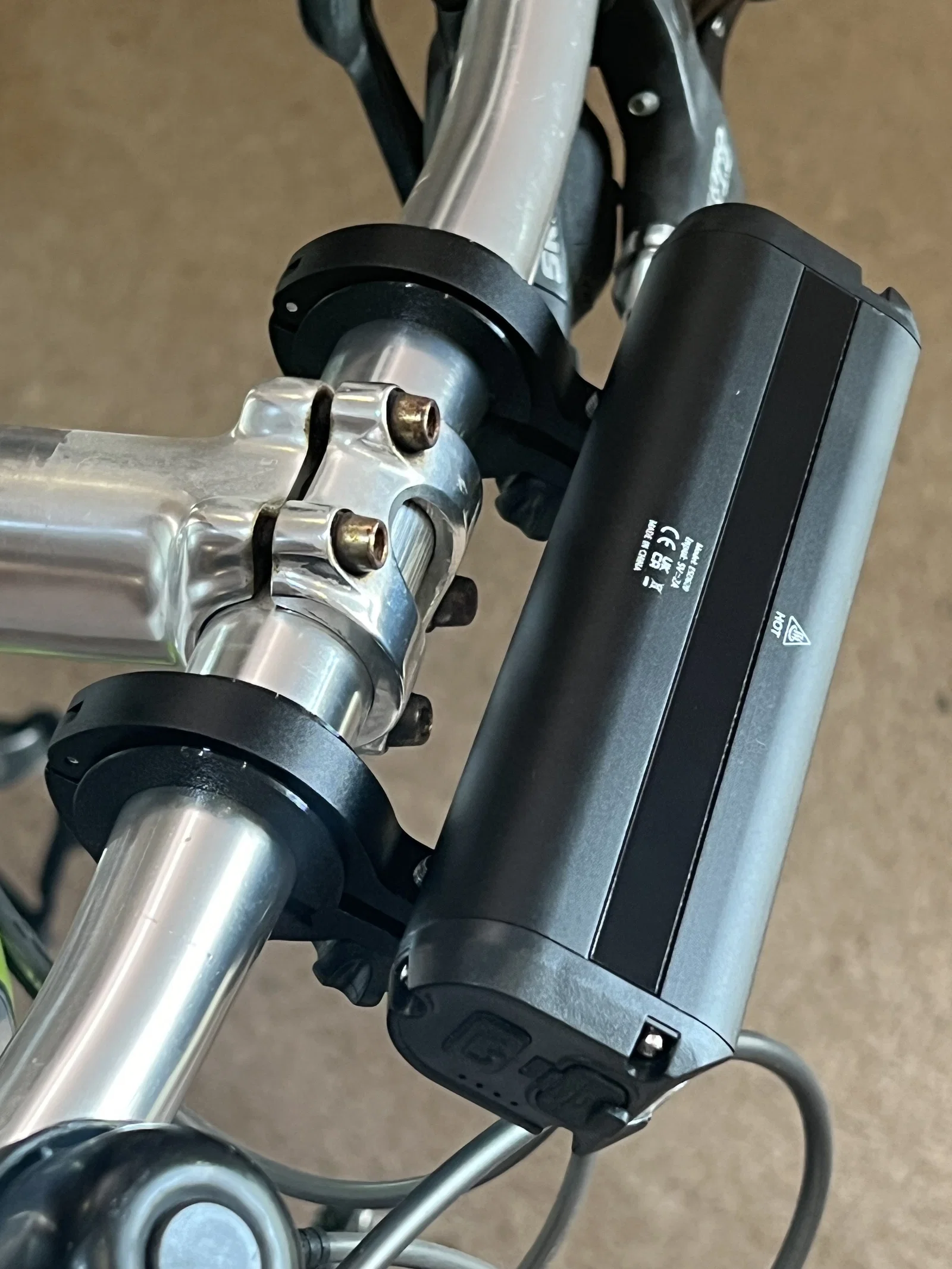

Đèn trước ‘Victoper’ mình mua cho xe đạp có kèm vài cái kẹp kim loại khá xịn, và một số spacer để hợp với nhiều đường kính ghi-đông khác nhau. Tiếc là không cái spacer nào hợp với ghi-đông của mình, vì đoạn ở giữa nơi nó đi qua pô-tăng (stem) đường kính 1" — mấy spacer “to” thì lại dành cho ghi-đông nhỏ hơn, còn mấy cái “nhỏ” thì lại dành cho đường kính lớn hơn.

Vậy nên mình tự làm spacer theo đúng kích thước cần bằng OpenSCAD, và mình viết script dạng fully configurable để có thể tạo ra spacer cho các kích thước khác nữa.

File STL đi kèm là cái mình làm cho đèn trước của mình, với các thông số cấu hình như sau:

ID = 25.4;//handlebar diameter
OD = 36;//internal diameter of clamp, in closed position
lip = 1;//height of lip either side of clamp.  Width of lip is twice this value to allow for 45 degree chamfer
width = 10;//width of clamp

gap = 6;//gap between ends of spacer

N.B. Nếu bạn không cần phần lip ở hai bên kẹp, chỉ cần đặt giá trị ‘lip’ về 0.

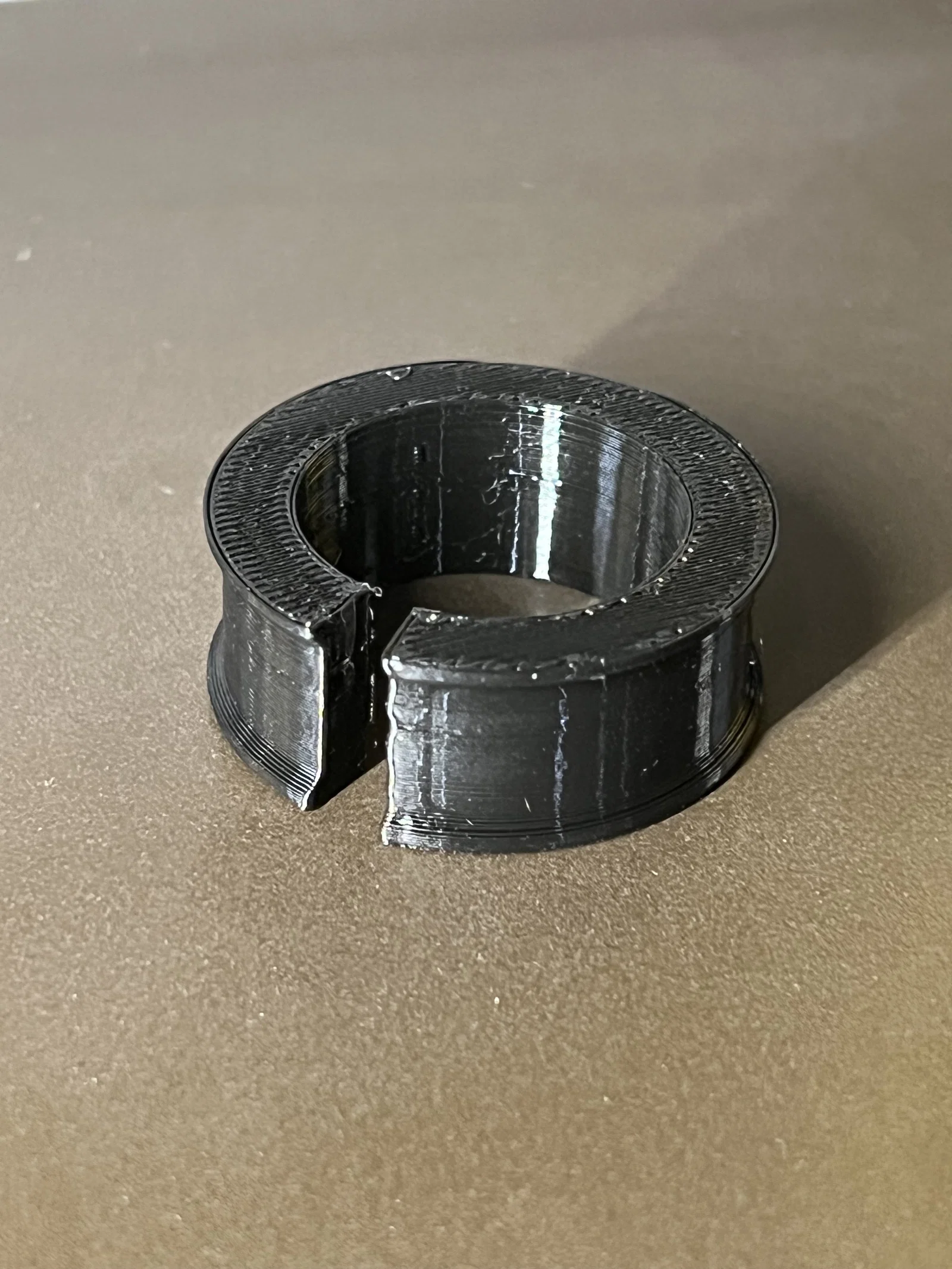

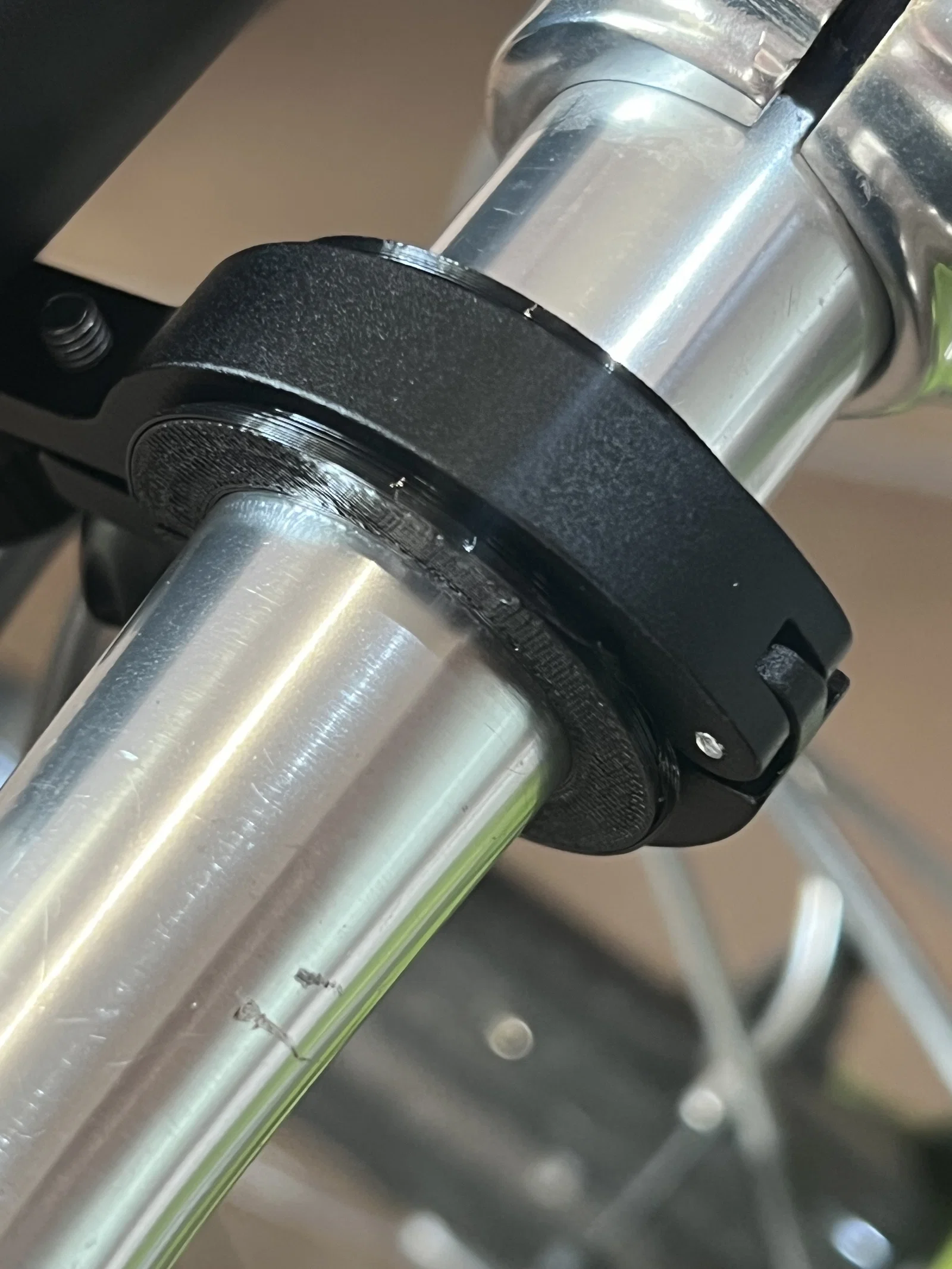

Mình in bằng TPU để spacer ôm theo form của kẹp cho đẹp và bám ghi-đông chắc hơn. Mình dùng infill 100% để nó không bị bóp/crush quá nhiều khi siết kẹp. Phần lip hai bên được chamfer 45 độ để in không cần support.
