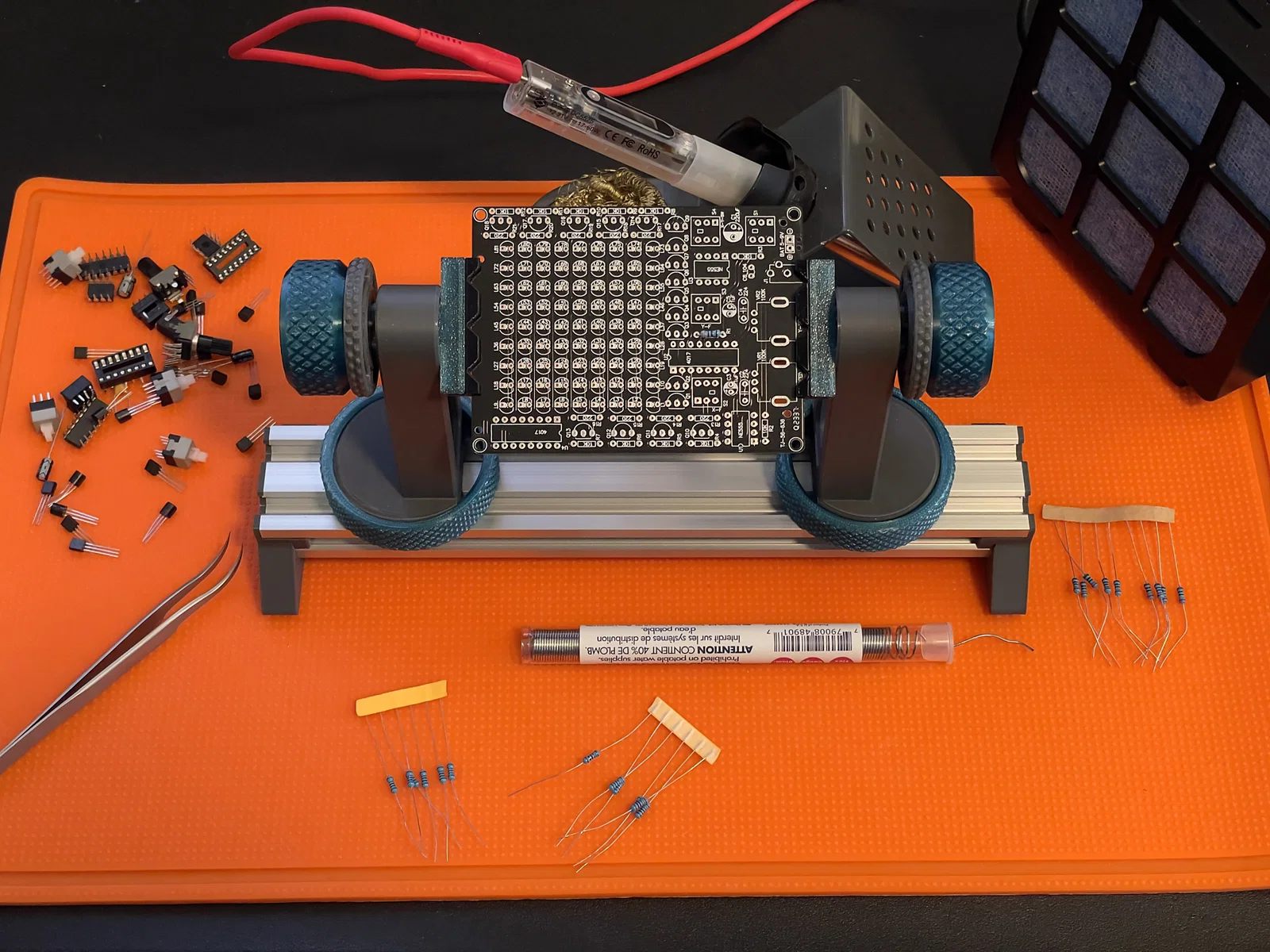

Bộ Dụng Cụ Kẹp PCB/Giữ Dây Gắn Đế 2040 (2040 Base PCB/Wire Holder Tool Set)

Phần lớn mấy file này là từ công sức rất đáng nể của người khác, bạn nhớ xem các link remix để tìm bản gốc. Mình đã đổi tên, dịch, xoay lại hướng và gom nhiều file model từ nhiều dự án khác nhau về chung một dự án (vui lòng xem tất cả remix để biết license gốc của từng bản — và mình phải tuân theo license hạn chế nhất trong số đó). Mình cũng thêm một vài remix và một đế stabilizer 2040 bản gốc để hoàn thiện dự án, giúp bạn làm ra một bộ dụng cụ kẹp PCB/giữ dây cực kỳ tiện dụng. Mình dùng bộ này được vài tuần rồi và thấy rất thích. Cảm ơn nhiều!

Tính năng thêm so với bản gốc

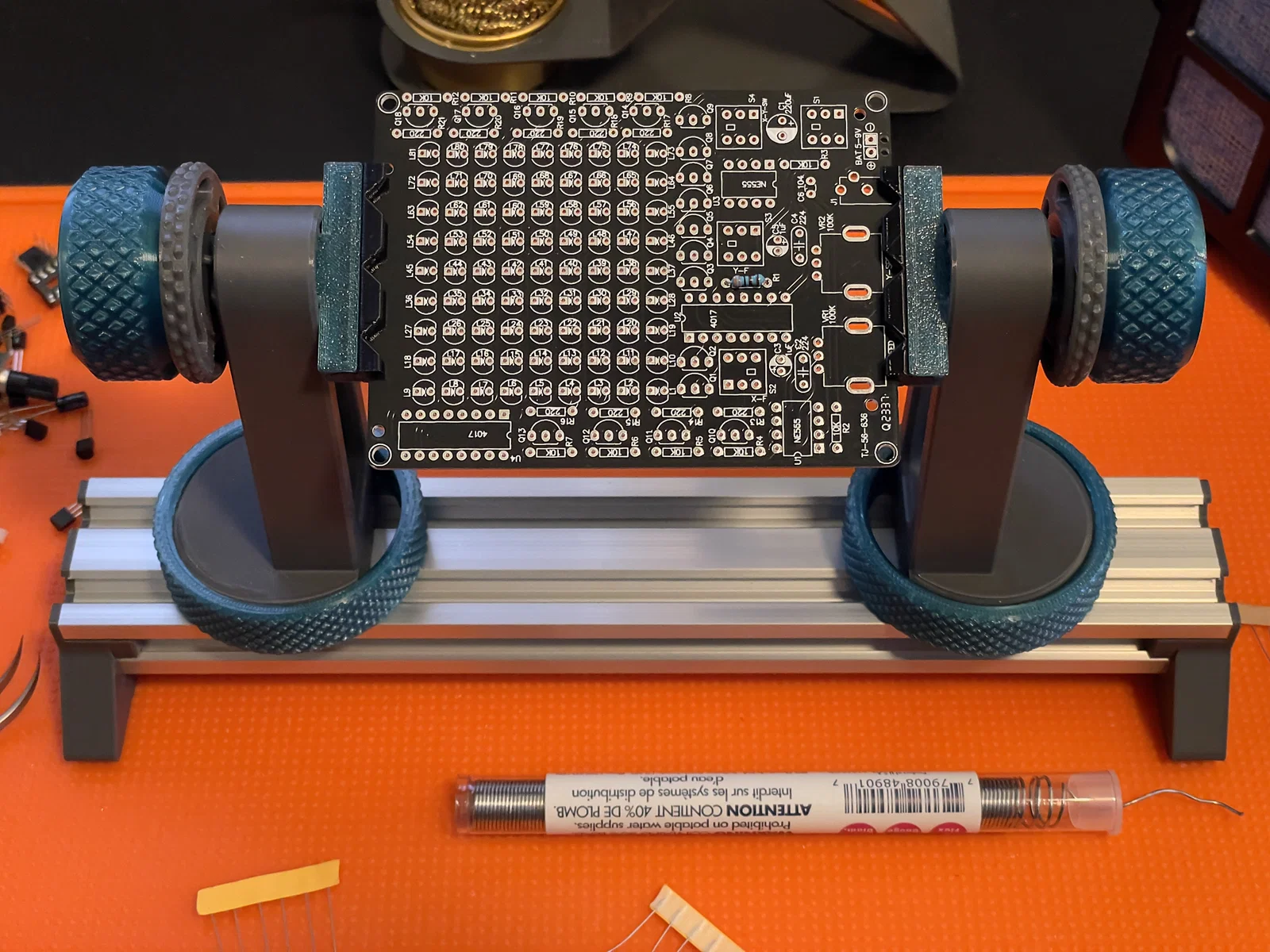

• Đế nặng và rất vững, dùng nhôm định hình 2040 và được ổn định thêm bằng các chân in, nên bản remix này hợp với gần như mọi kích thước build plate.
• Hàm kẹp (jaws) bằng TPU cho các gripper.
• Đĩa khóa (locking discs) cho gripper để khóa chi tiết tại chỗ.

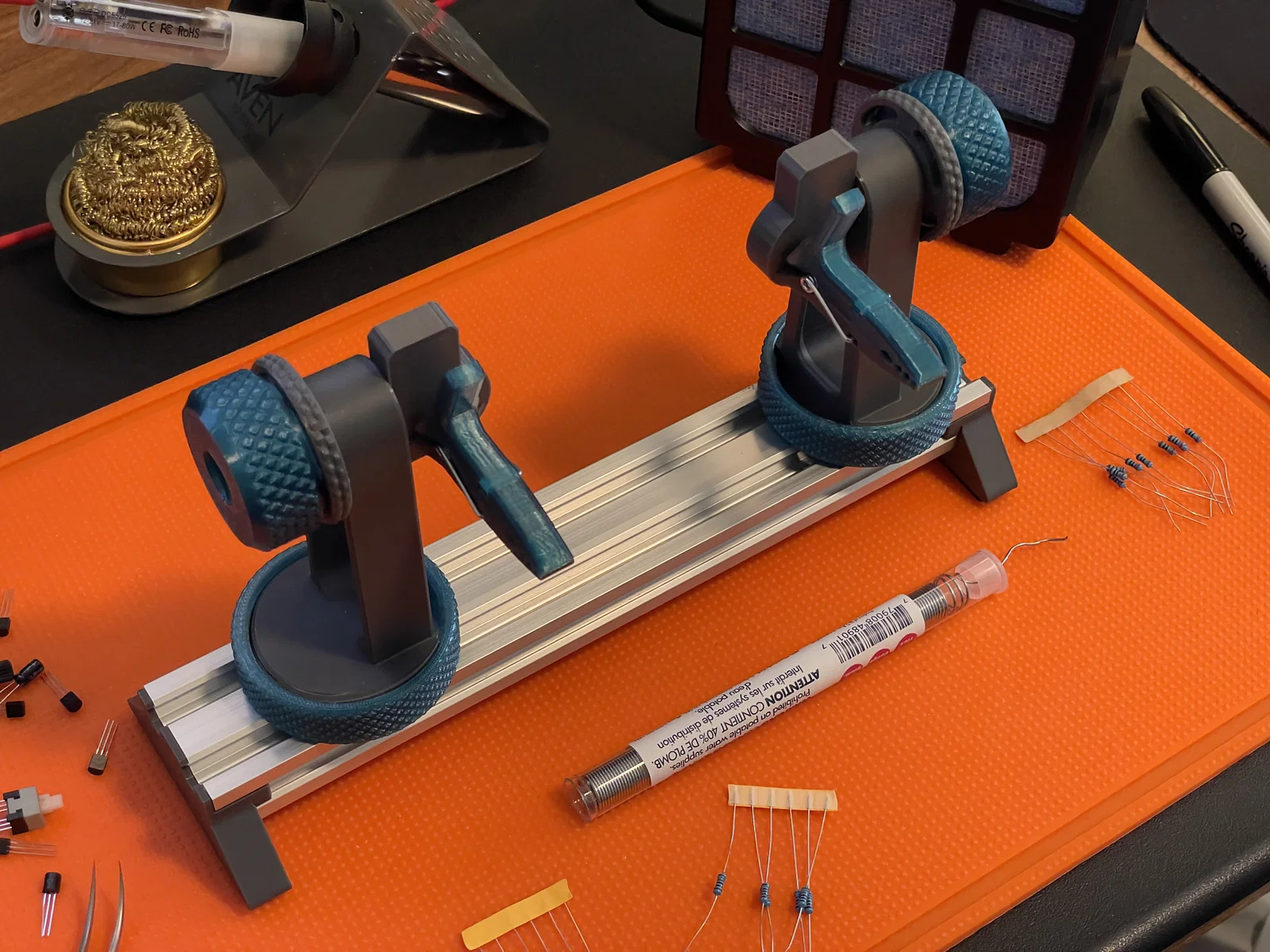

• Hàm kẹp giữ dây.

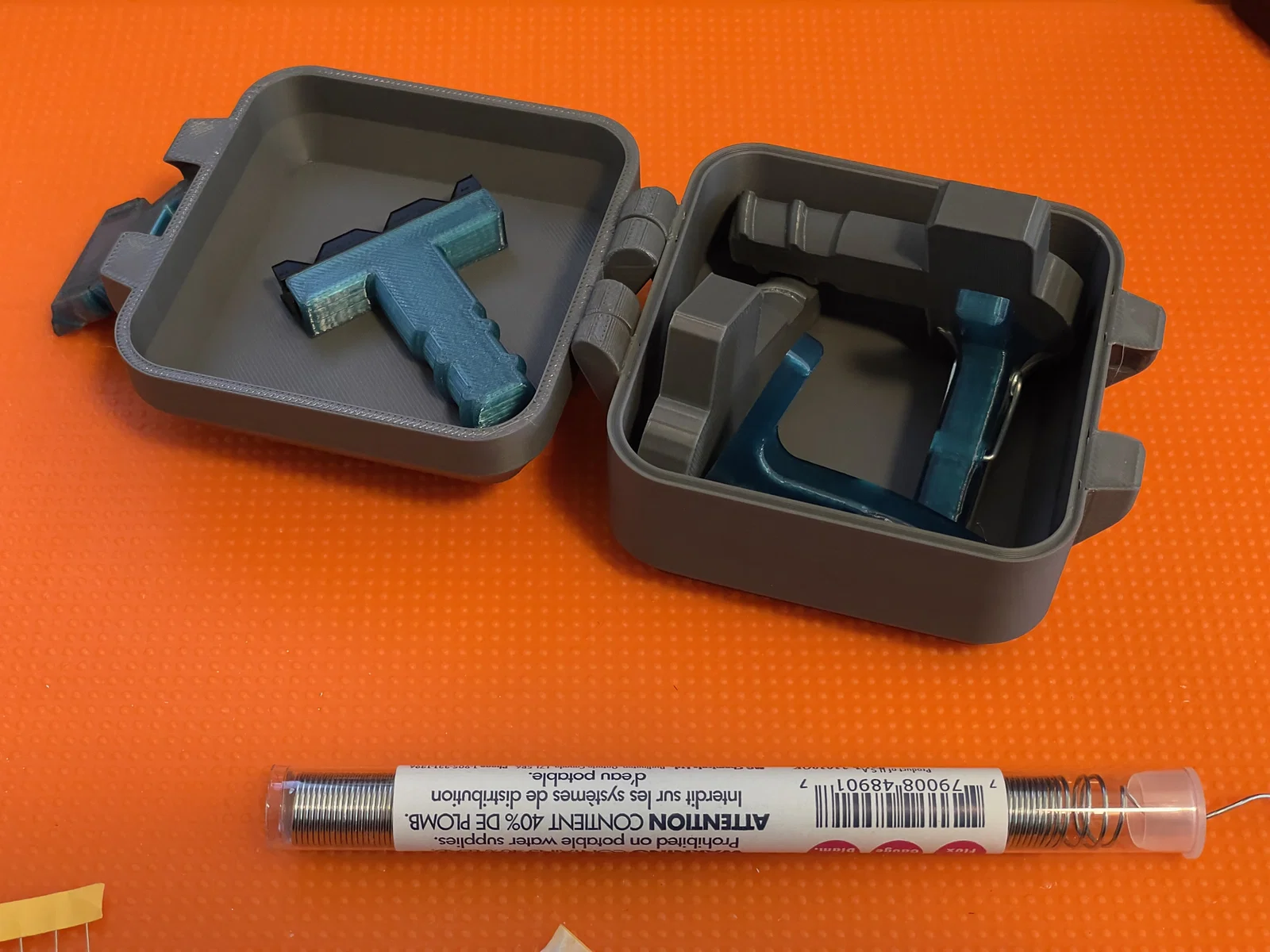

• Hộp nhỏ để đựng đồ dự phòng khi bạn cất bộ dụng cụ.

Một vài lưu ý khi in

• File STL đã được canh hướng sẵn, nhưng…
• Các gripper có hàm TPU nên in nằm ngang (in trên cạnh) và bật support. Những phần khác thường không cần support. Khuyến nghị mạnh là in các phần này bằng vật liệu có khả năng chịu nhiệt như PETG hoặc cao hơn.
• Hàm TPU nên in theo hướng sao cho chiều dài lớn được dựng thẳng đứng.

Để hoàn thiện dự án đúng như hình, bạn sẽ cần thêm phần cứng sau

• Một đoạn nhôm định hình 2040 (chuẩn châu Âu). Mình chọn chiều dài 250mm và thường không khuyên ngắn hơn nhiều, trừ khi bạn chỉ làm việc với PCB nhỏ. Đây là link Amazon (không tiếp thị liên kết) cho thanh nhôm mình mua ở Mỹ.

• Bạn sẽ cần 2x dây kẹp quần áo (clothes pin wire). Mình khuyên nên mua ở tiệm đồ cũ hoặc cửa hàng đồng giá gần nhà thay vì mua trên Amazon.

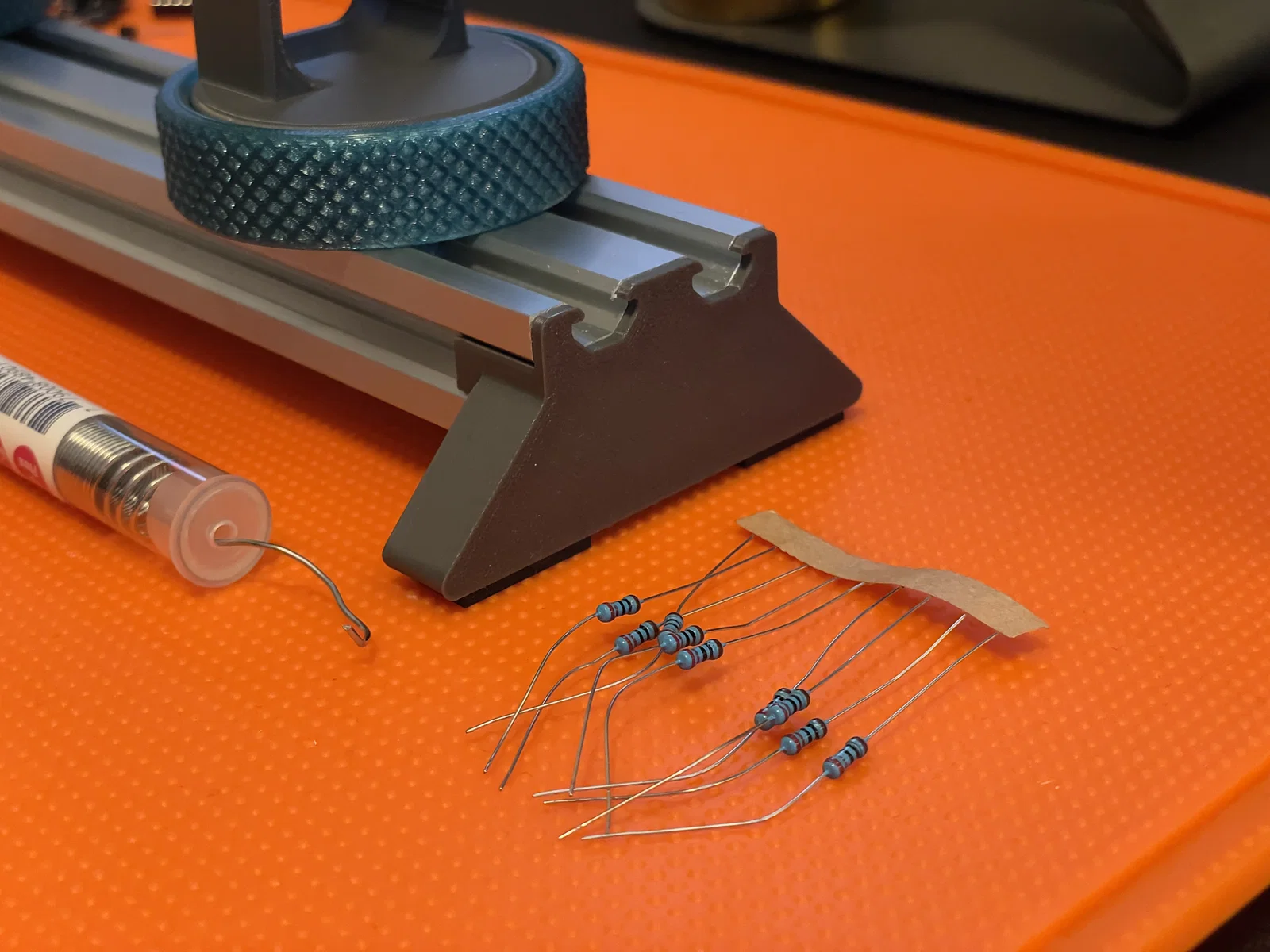

• (Tùy chọn) Một ít pad/bumper bằng foam/cao su/silicone dán dưới đáy các ổn định (stabilizer) của thanh nhôm. Tốt nhất là in xong rồi đo, nhưng bề ngang tối đa sẽ khoảng ~10mm với mẫu chân stabilizer 2040. Mình có cắt tỉa các miếng pad này, và dù đã vài tháng vẫn có mùi bay hơi khá nặng (nên mình khuyên bạn cất chúng trong túi zip). Link Amazon (không tiếp thị liên kết) cho bộ mình mua (nói chung cũng rất hữu dụng).
