Giá đỡ đui bóng G9 LED có ren gắn chụp đèn (lampshade)

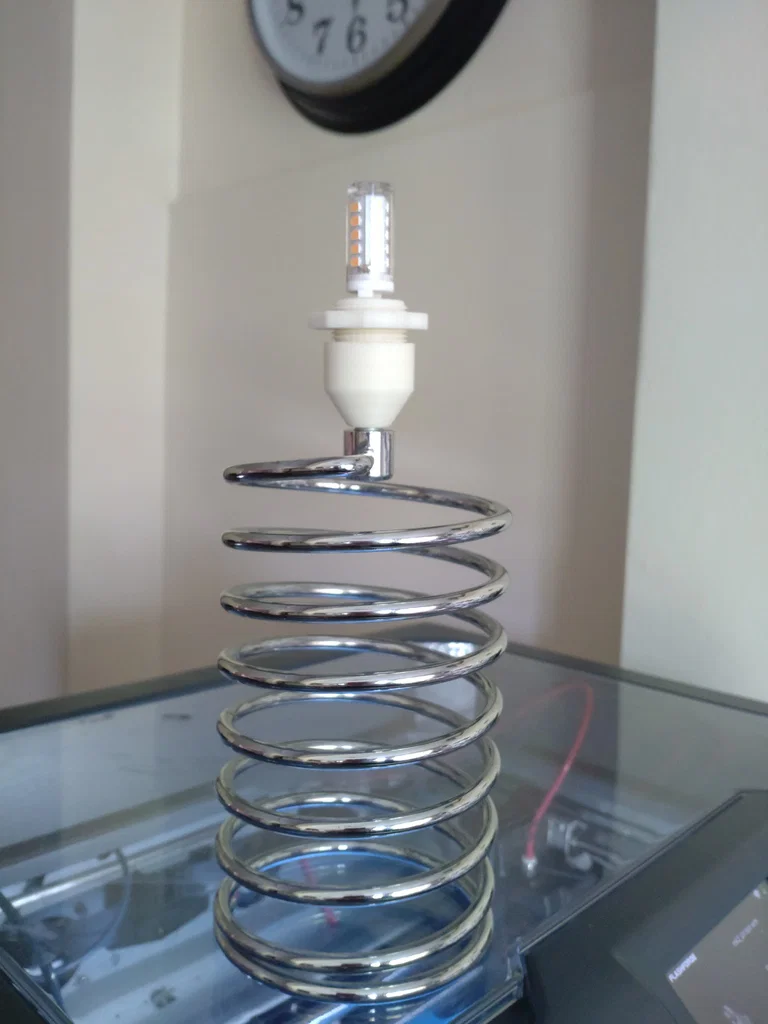

Mình nhặt được một cái ngàm/chụp giữ chụp đèn (lampshade holder) bị bể phần đui đèn, nên quyết định tận dụng lại bằng bóng G9 LED tiết kiệm điện (4W nhưng sáng tương đương bóng sợi đốt 40W đời cũ). Nhưng tìm trên eBay/Amazon thì toàn thấy loại đui trần chỉ để gắn bóng, không cái nào đáp ứng được nhu cầu gắn kèm chụp đèn hay lắp lên đế đèn.

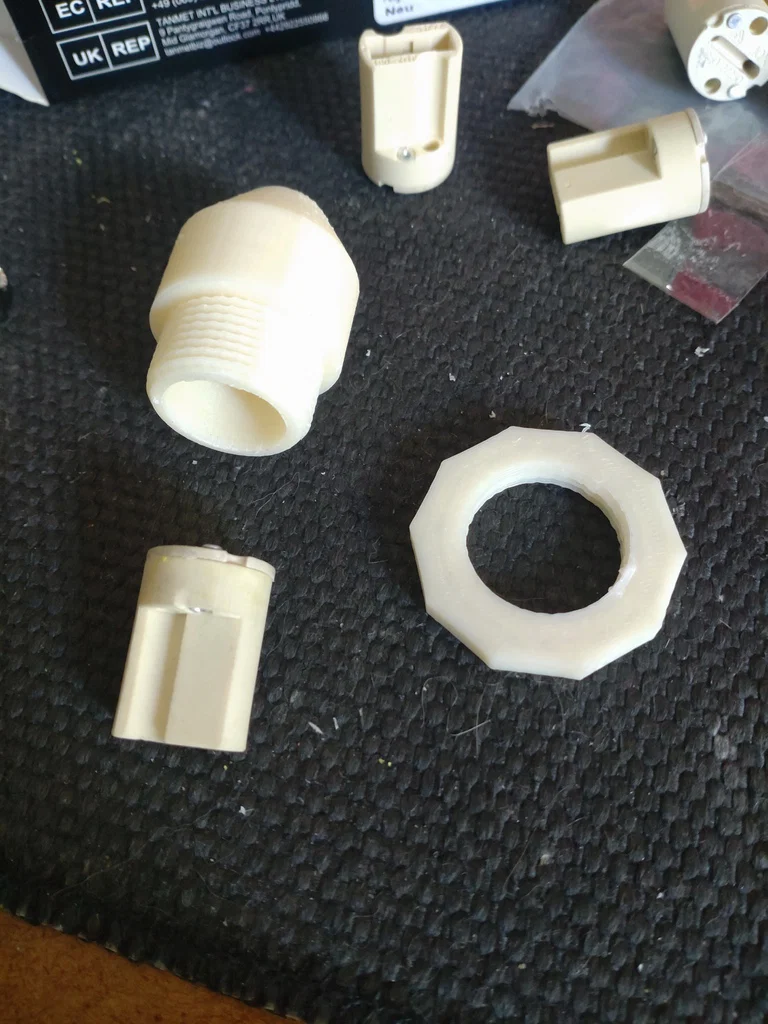

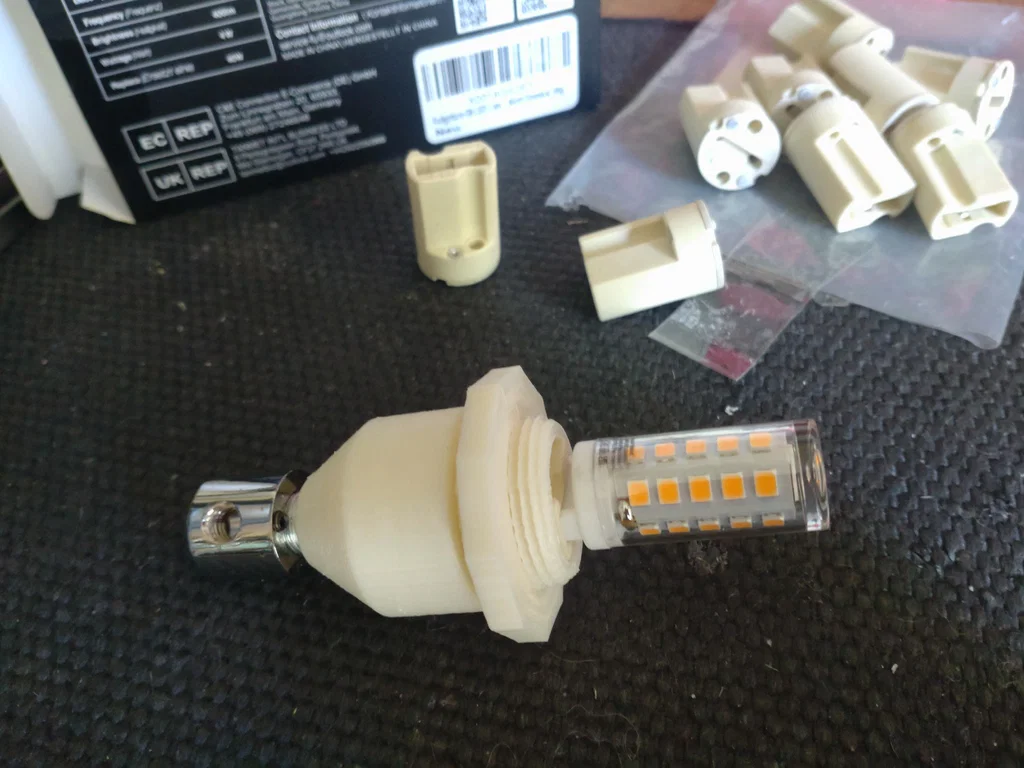

Vậy nên đây nè: một khối đường kính trong (ID) 18mm (đường kính ngoài OD 30mm) dành cho các đui G9 loại sứ.

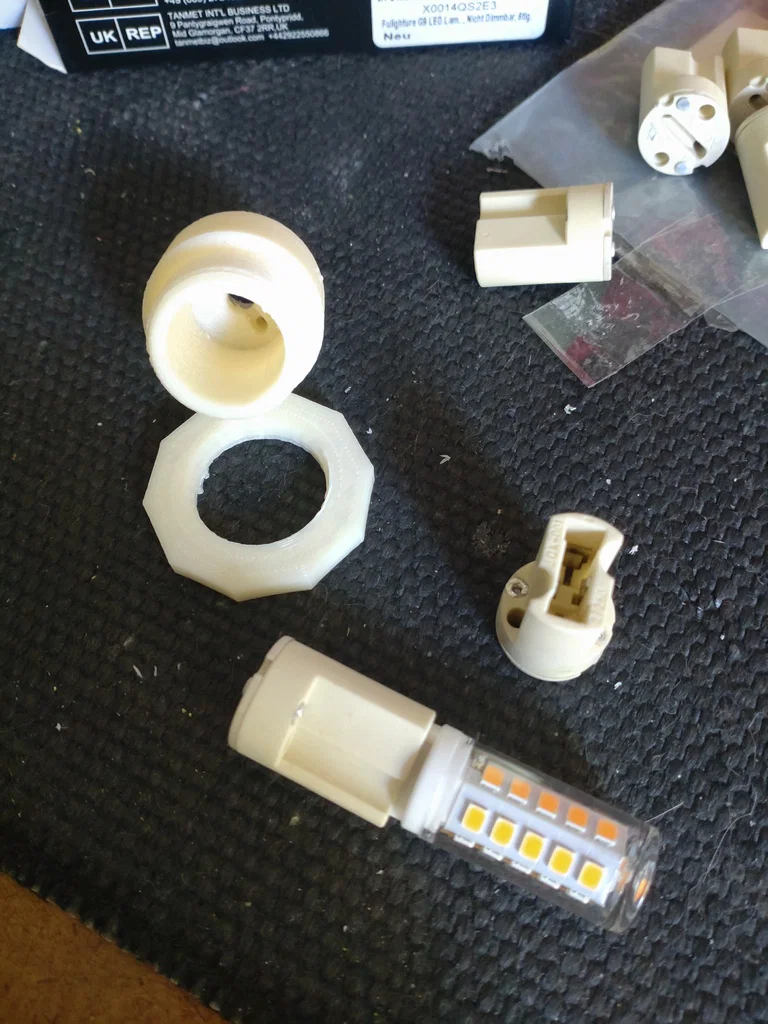

Đui sứ nhỏ sẽ khít khi ép vào trong. Nếu máy in của bạn chuẩn kích thước thì không cần thêm ngàm/kẹp gì, chỉ việc ấn đui sứ vào là được.

Nếu lắp hơi lỏng thì bạn có thể dùng 2 lỗ nhỏ bên trong (vít M2.5), hoặc dùng keo chịu nhiệt JB-Weld hay keo Epoxy tương tự để cố định. Tuy nhiên cách dán keo sẽ bất tiện nếu sau này bạn cần thay dây.

*************************************************************
Một lời khuyên: bóng G9 chạy điện 220–240V nên nhớ là bạn phải thật sự biết mình đang làm gì!
Dùng dây điện chất lượng và đừng để lộ bất kỳ đoạn dây trần nào
*************************************************************

Thông tin thêm: các đui như trong hình chỉ cần tuốt 3–5mm đầu dây rồi đẩy thẳng vào đui, không cần hàn hay siết ốc. Mối kẹp này an toàn, nhưng bạn phải đảm bảo dây nguồn được giữ/chống tuột đúng cách bằng phần đế đèn mà bạn dùng. Nếu dây nguồn (mains lead) của bạn không có cơ chế giữ dây (strain relief), hãy cân nhắc dùng keo nến (hot-melt glue), dây rút (zipties) hoặc cách tương tự để đảm bảo không thể vô tình kéo tuột ra một sợi dây đang có điện.

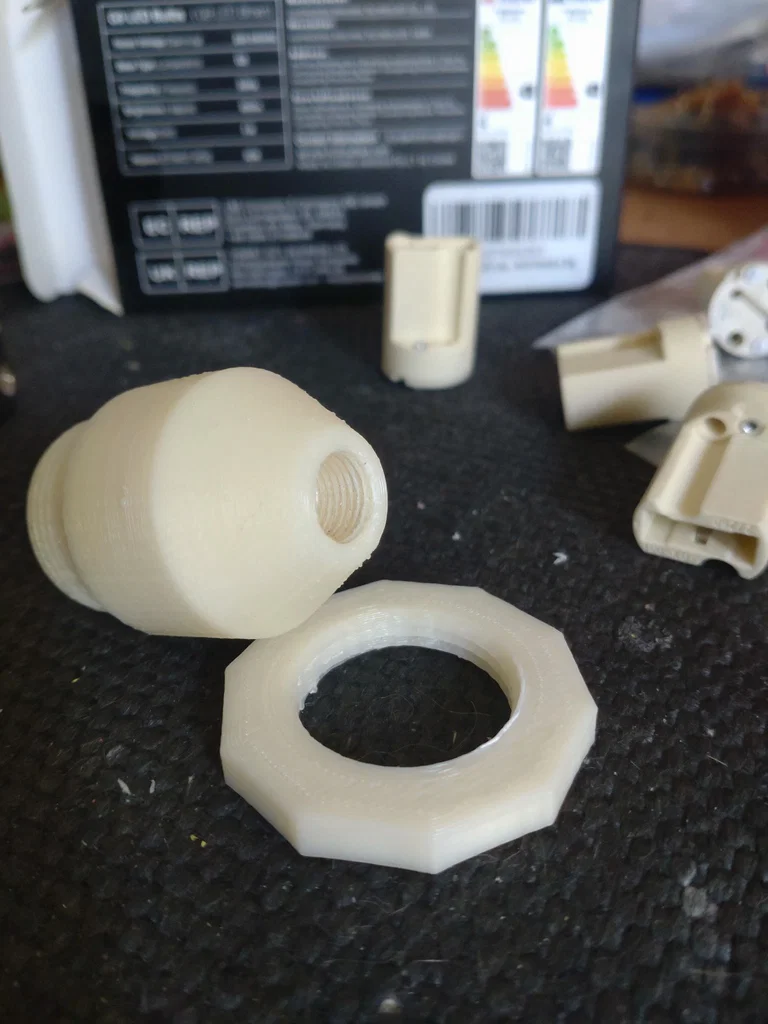

Mặt đáy của khối có ren trong M10x1 để vặn vào các ty ren phổ biến. Hoặc bạn có thể khoan lỗ trơn rồi + JB-weld/Epoxy.

Bên trong khối có một lỗ 5mm xuyên suốt để luồn dây điện 2 lõi.

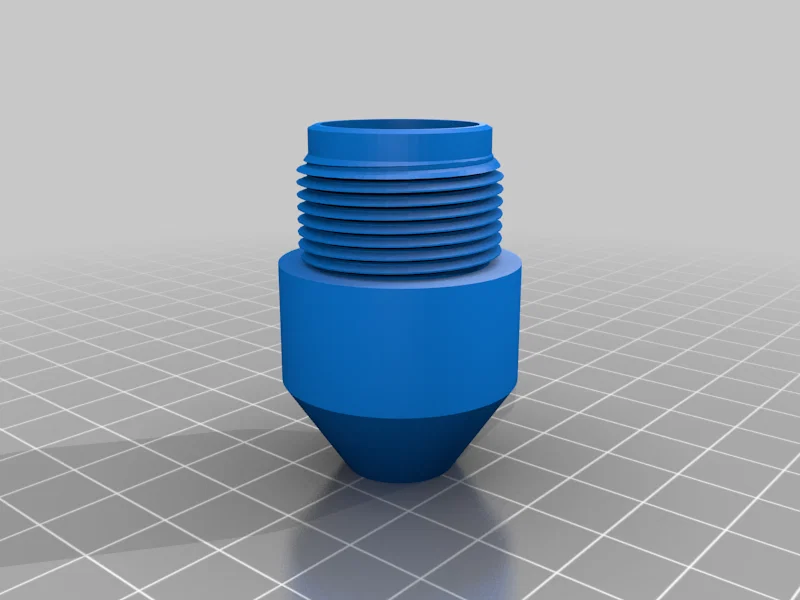

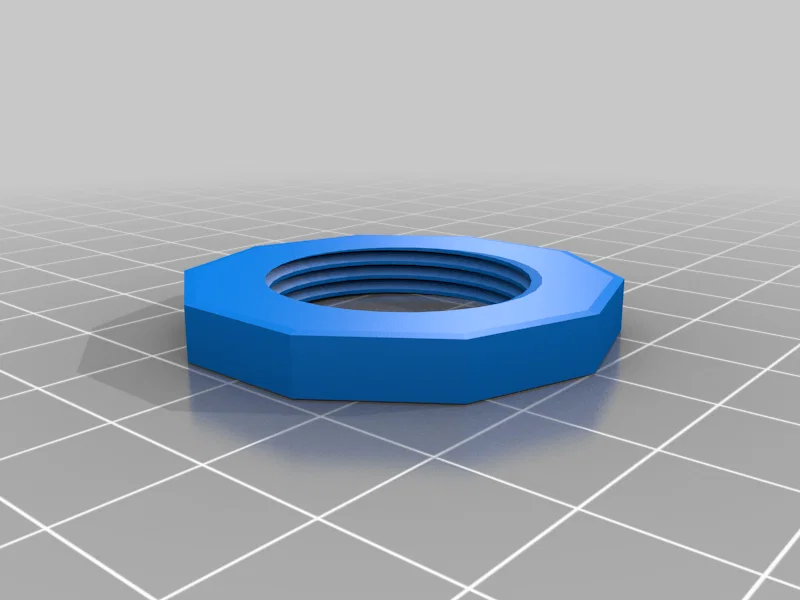

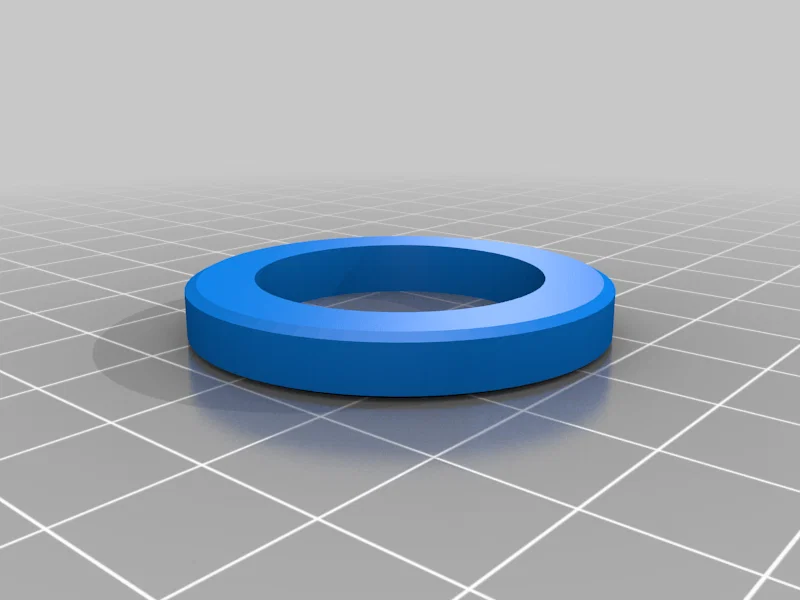

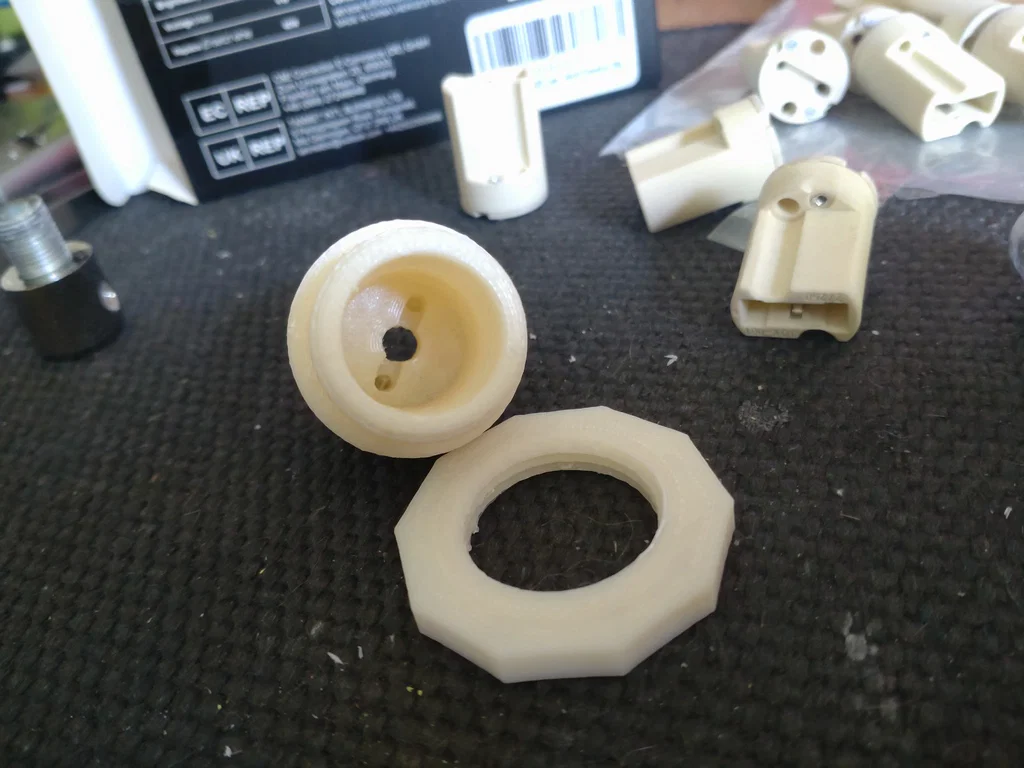

Mặt trên có ren ngoài M26x1.5 kèm một đai ốc lớn để kẹp giữ chụp đèn. Bạn có thể in thêm một vòng collar để làm long đền/spacer nếu cần.

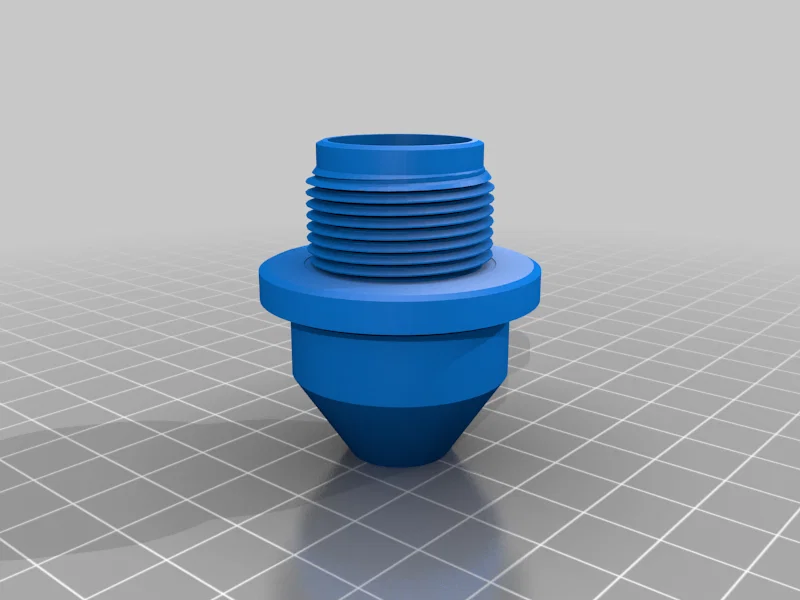

Bản có collar (giữ chụp đèn chắc hơn) sẽ cần support chuẩn khi in.

Cái holder này phải in bằng ABS, hoặc PETG hoặc Nylon; đừng dùng PLA vì khả năng chịu nhiệt kém. In ngược (upside-down) và dùng supports; mình dùng trụ support 3.5mm nên tháo rất dễ.

Print Settings

Printer Brand:

FlashForge

Printer:

Creator Pro

Rafts:

Yes

Supports:

Yes

Infill:

30% hoặc cao hơn

Filament:

Polymaker ABSD hoặc PETG hoặc Nylon, không dùng PLA!

Notes:

Không dùng PLA vì khả năng chịu nhiệt kém

Category: Replacement Parts
