Vỏ hộp bảo vệ 3D cho mô-đun ESP-12F Relay 8 kênh chuyên dụng

Hộp bảo vệ chuyên dụng cho mô-đun ESP-12F Relay 8 kênh

Nếu bạn đang thực hiện các dự án nhà thông minh hoặc điều khiển tự động hóa sử dụng bảng mạch ESP-12F Relay 8 kênh, việc có một chiếc vỏ hộp bảo vệ là vô cùng cần thiết. Mẫu thiết kế này được tạo ra để bao bọc toàn bộ bo mạch, giúp bảo vệ các linh kiện điện tử nhạy cảm khỏi bụi bẩn, va đập hoặc vô tình chạm phải khi đang vận hành. Hộp được thiết kế với độ chính xác cao, đảm bảo các cổng kết nối và vị trí bắt ốc khớp hoàn hảo với bảng mạch gốc.

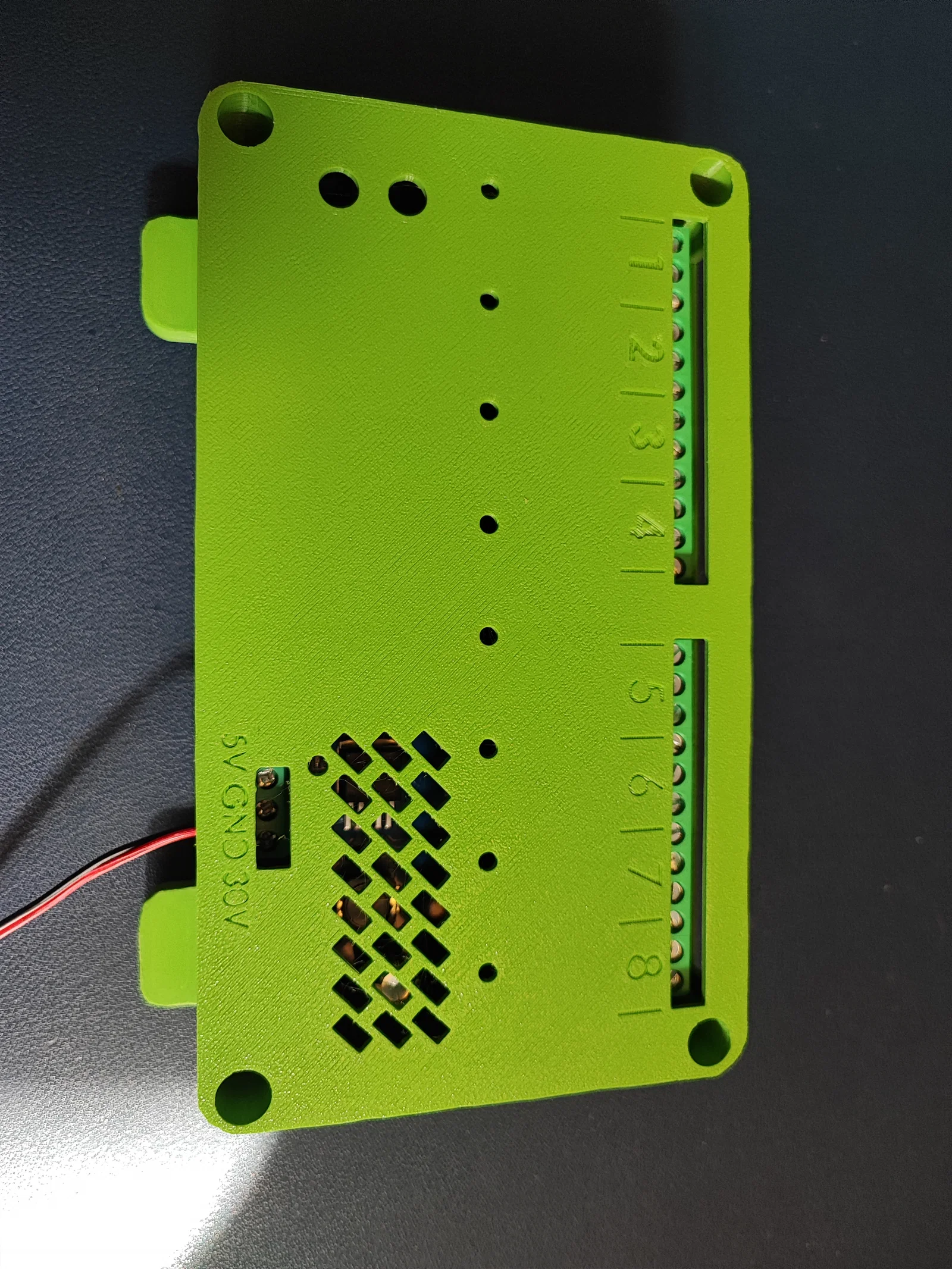

Sản phẩm bao gồm hai phần chính: mặt trên có các khe hở thông gió dạng lưới tổ ong để giúp bo mạch tản nhiệt hiệu quả, và mặt dưới được in với các chú thích rõ ràng cho từng kênh từ 1 đến 8. Điều này giúp bạn dễ dàng đấu nối dây điện mà không bị nhầm lẫn, đặc biệt là khi hệ thống của bạn có nhiều thiết bị ngoại vi kết nối cùng lúc. Ngoài ra, hộp còn có không gian dành cho các đầu vào nguồn điện 5V, GND và 30V, giúp việc thiết lập hệ thống trở nên chuyên nghiệp và gọn gàng hơn rất nhiều.

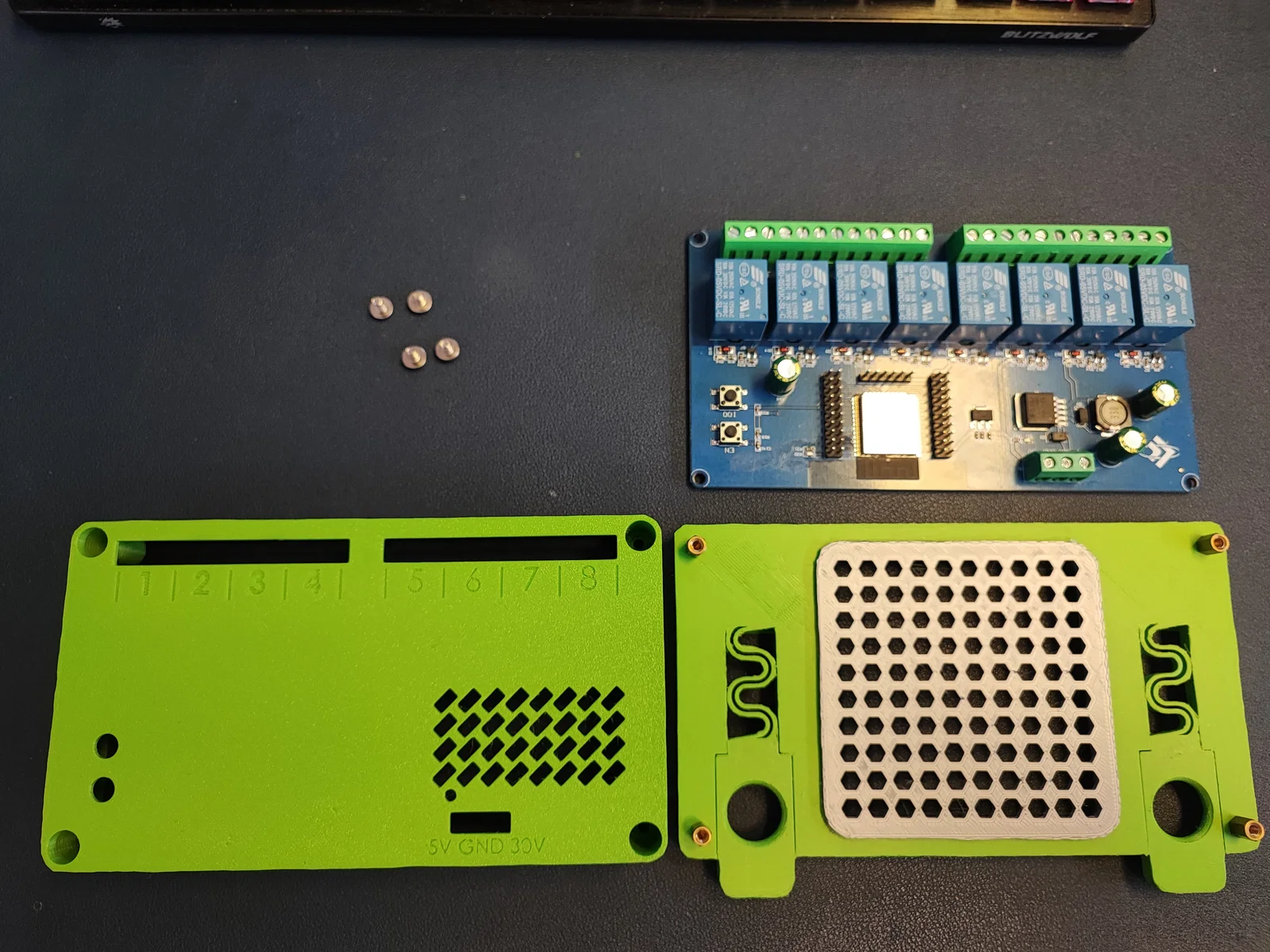

Việc lắp ráp mô hình này khá đơn giản nhưng đòi hỏi sự cẩn thận để đảm bảo độ bền lâu dài cho thiết bị của bạn. Bạn chỉ cần chuẩn bị thêm 4 trụ ốc (standoffs) kích thước 7mm cùng với ốc vít tương ứng để cố định bo mạch vào vỏ hộp một cách chắc chắn. Các vị trí bắt ốc đã được tích hợp sẵn, giúp việc căn chỉnh trở nên nhanh chóng và không cần phải khoan đục thêm bất kỳ chi tiết nào.

Các đặc điểm nổi bật và lưu ý khi thực hiện in 3D:

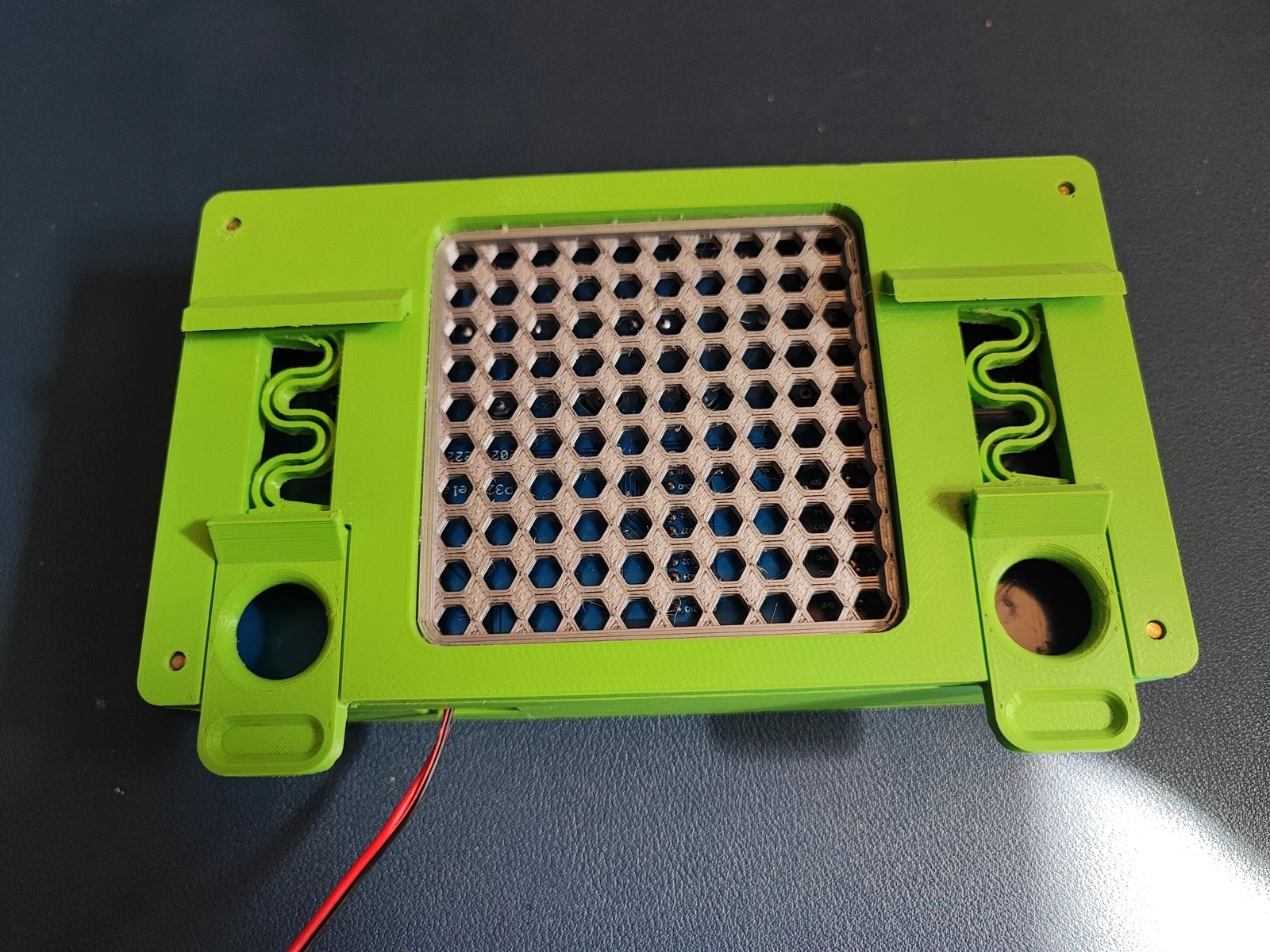

• Thiết kế tối ưu: Vỏ hộp có các khe thoát khí dạng tổ ong ở mặt sau giúp bo mạch không bị quá nhiệt trong quá trình hoạt động liên tục.
• Chú thích rõ ràng: Các kênh điều khiển được khắc số từ 1 đến 8 trực tiếp lên vỏ hộp, tránh tình trạng đấu nối sai gây chập cháy.
• Độ bền cao: Khuyến khích nên sử dụng vật liệu in PETG hoặc PLA với độ dày tường (wall thickness) ít nhất 3 lớp để đảm bảo độ cứng cáp.
• Độ chính xác: Bạn nên in với layer height khoảng 0.2mm để đảm bảo các chi tiết nhỏ như lỗ ốc và phần lưới thông gió được in sắc nét nhất.
• Lưu ý lắp ráp: Hãy đảm bảo sử dụng đúng loại ốc và trụ 7mm như hướng dẫn để tránh làm nứt các khớp nối trên vỏ nhựa khi siết chặt.
• Bảo vệ an toàn: Hộp được thiết kế kín khít giúp cách ly các điểm tiếp xúc điện cao áp, mang lại sự an tâm tuyệt đối khi bạn vận hành các thiết bị điện trong gia đình.

Nhìn chung, đây là một phụ kiện 3D không thể thiếu cho những ai đam mê công nghệ DIY và muốn nâng tầm các dự án điều khiển của mình lên một đẳng cấp chuyên nghiệp hơn.
