Khuôn keel fin thuyền buồm RC IOM bằng carbon fiber (mold)

Bộ file này dùng để dựng khuôn (mold) nhằm làm keel bằng carbon fiber cho thuyền buồm dài 1 mét.

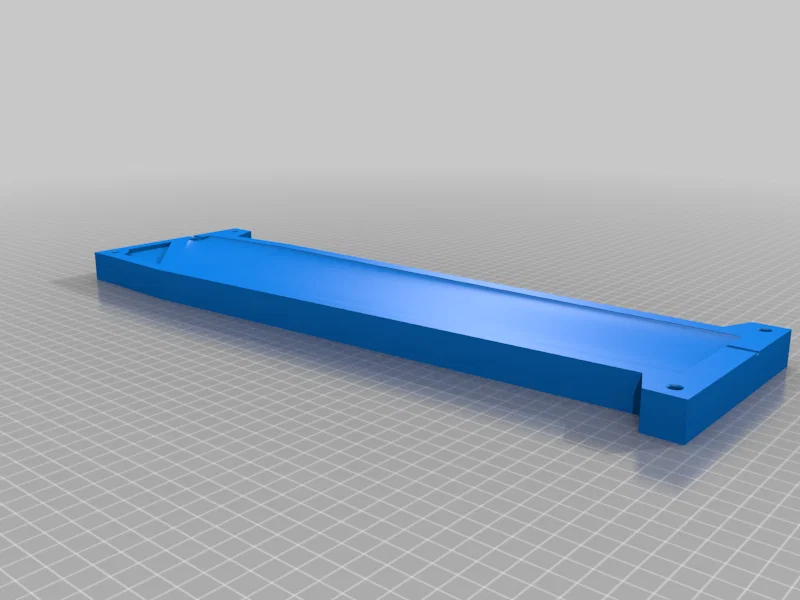

Có 1 file STL nửa khuôn keel đầy đủ để bạn dùng và chỉnh sửa cho phù hợp với kiểu in nào cũng được.

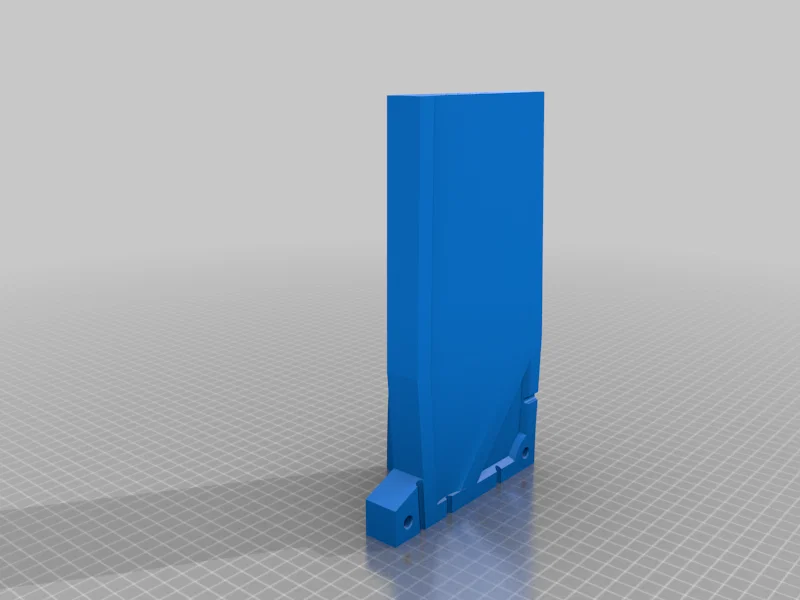

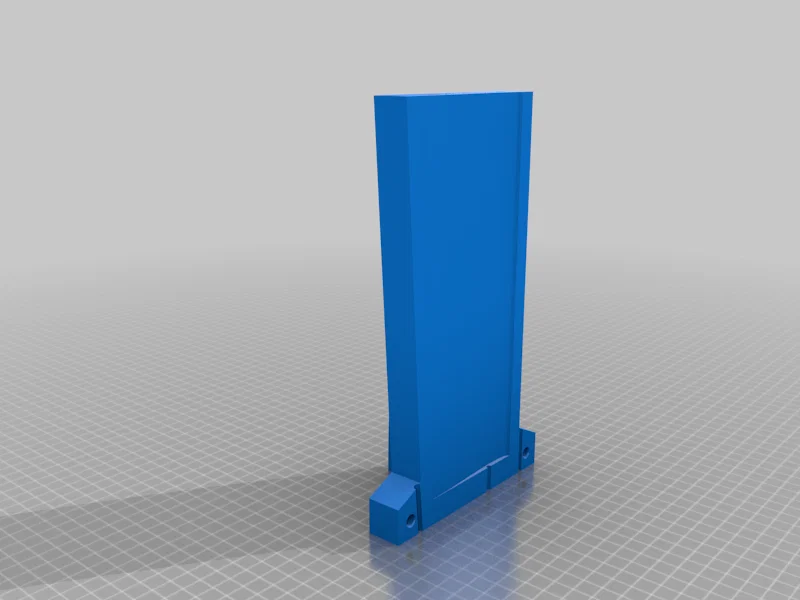

Có 2 file STL nửa khuôn dạng tách (split mold half) đã sẵn sàng để in. Chúng có kèm phần giằng (breakaway bracing) thiết kế để giữ mẫu cao đứng vững trong lúc in. Các file này sẽ vừa với đa số máy in filament có chiều cao trục Z 225mm.

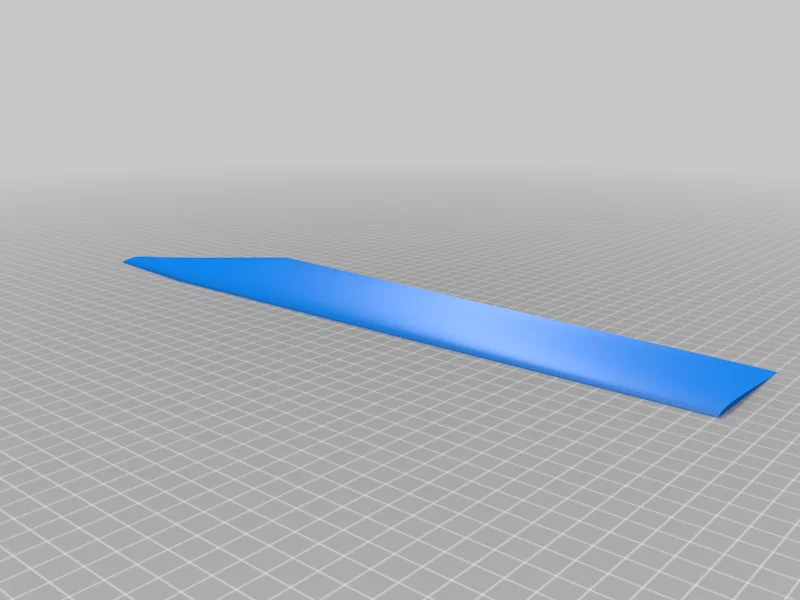

Có 1 file STL keel fin để bạn tự làm khuôn của riêng mình.

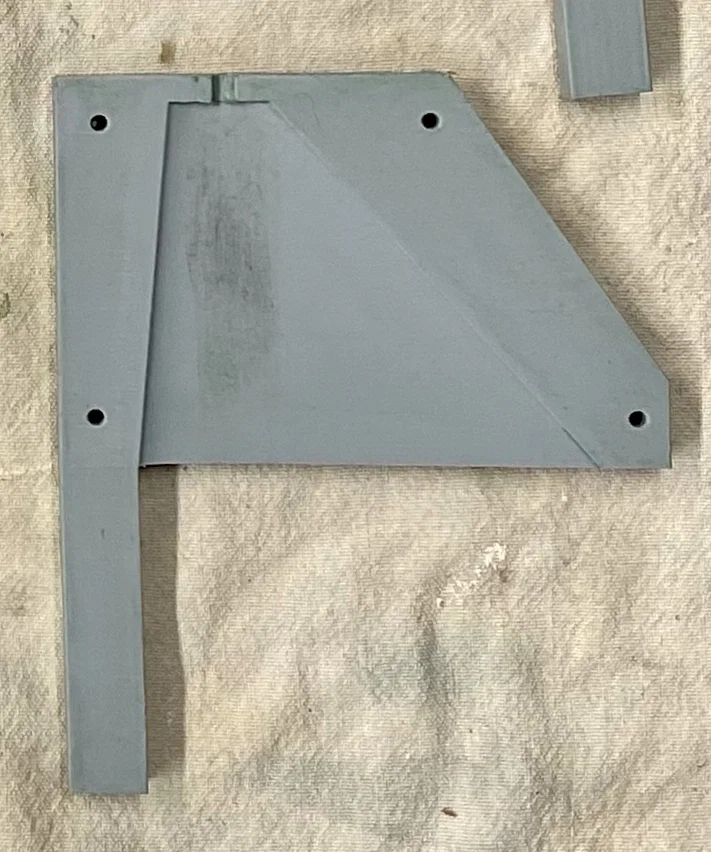

Có khuôn phần đầu keel fin (keel fin head mold) giúp bạn remold phần đầu của fin của bạn để khớp với Alioth IOM external keel insert.

Chỉ cung cấp model một nửa. Bạn lật (flip) model trong slicer để lấy nửa còn lại.

Có các mẫu cắt (cut patterns) cho vải carbon dùng làm lớp vỏ ngoài và các phần gia cường bên trong. File PDF có bản vẽ đúng kích thước (full-size) và nếu bạn dùng máy in cỡ thường thì sẽ phải ghép các phần pattern lại.

Có kèm 1 PDF hướng dẫn, nhưng chỉ mang tính tham khảo. Hướng dẫn đầy đủ về cách in và cách dùng khuôn nằm trong build thread của mình trên RCgroups.com. Đây là một dự án làm khá công phu, không phải kiểu làm trong vòng một tiếng là xong. Hướng dẫn chi tiết và dài, nhớ chuẩn bị tinh thần! Bạn có thể xem toàn bộ quá trình phát triển dự án này và mọi thứ cần thiết để tự làm của bạn.

https://www.rcgroups.com/forums/showthread.php?4164819-How-to-make-sailboat-rudders-and-keels-in-6999-easy-steps

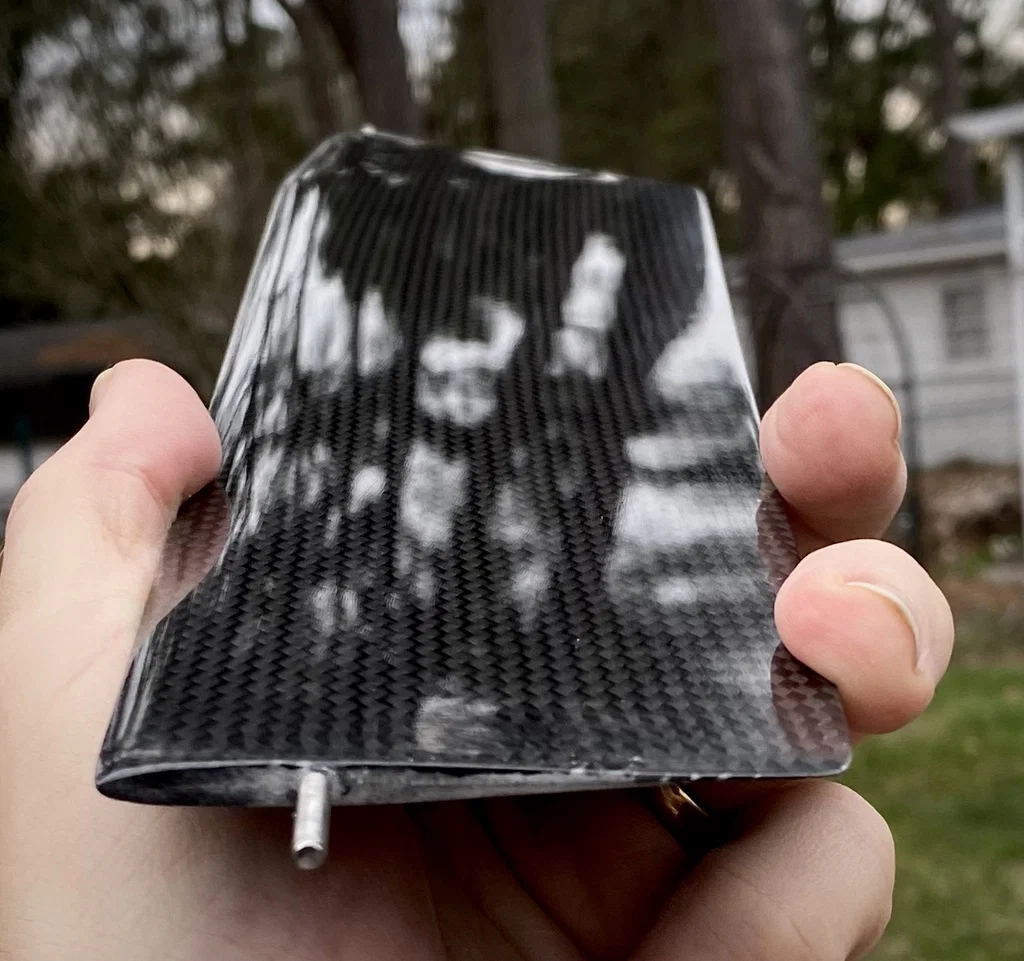

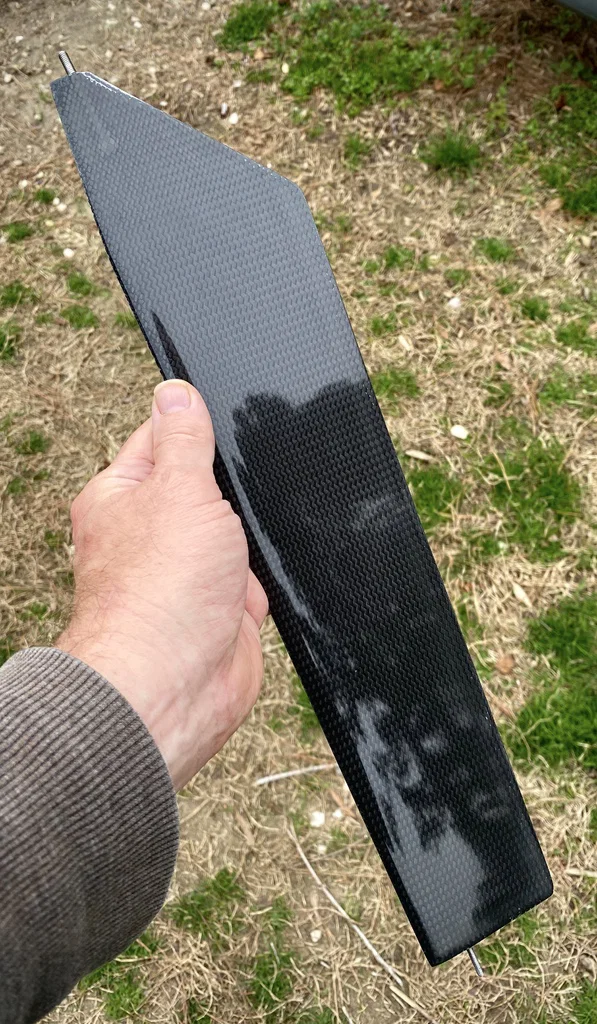

Thành phẩm là một cái keel khá ổn, bạn có thể đem đi đua và tiếp tục tùy biến thêm để đạt trọng lượng và độ bền bạn cần.

Dự án này vẫn đang được phát triển liên tục, nhưng bộ file hiện tại đã được kiểm chứng là cho ra keel fin chất lượng.

Các file này và quá trình phát triển là do mình tự làm, nhưng fin được thiết kế để tương thích với Alioth IOM in 3D và được model theo keel fin đang được bán và sản xuất bởi RC Sailinglab. Mình có sự cho phép bằng văn bản từ designer của Alioth để phát hành các file “Alioth-compatible” này. Bạn nên ghé https://rcsailinglab.com để lấy STLs của con thuyền và tham gia nhóm Alioth FB đang hoạt động rất mạnh.

Mình cũng có một build thread về thuyền buồm Alioth in 3D ở đây: https://www.rcgroups.com/forums/showthread.php?4112127-Alioth-3d-printed-IOM-sailboat Thread này nói chi tiết cách dùng head mold để fit fin của bạn cho Alioth.

Cập nhật: Mình đã thêm file keel insert để fin này có thể gắn vừa Alioth V3 và V4 IOM.

Vui lòng tuân thủ các yêu cầu bản quyền (licensing) như đã đăng trên trang này. Chia sẻ và ghi công cho những người đã làm ra công sức. Trong mọi trường hợp, bạn không được phép dùng các file này, hoặc các fin tạo ra từ chúng, hoặc bất kỳ biến thể/phái sinh nào cho mục đích thương mại.
