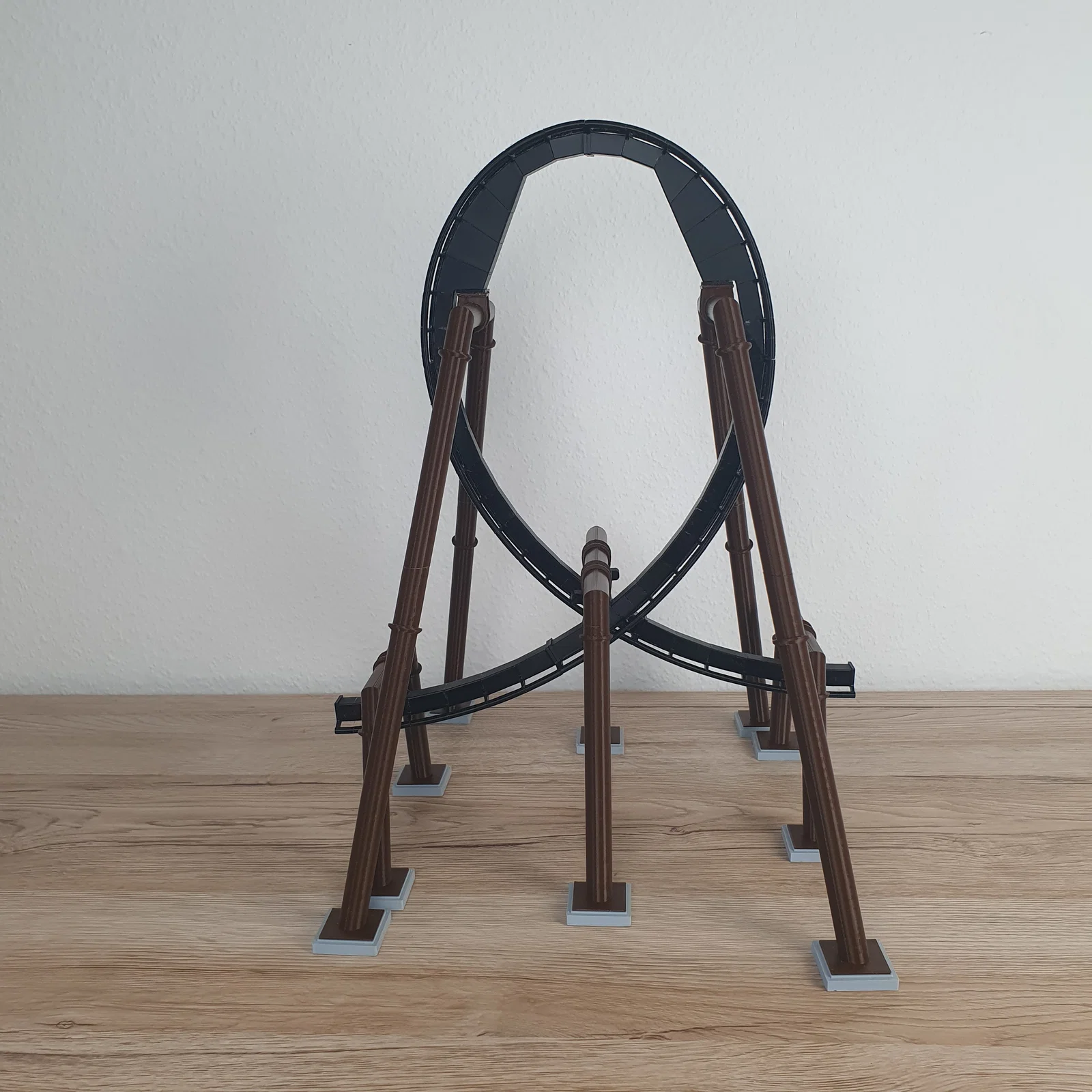

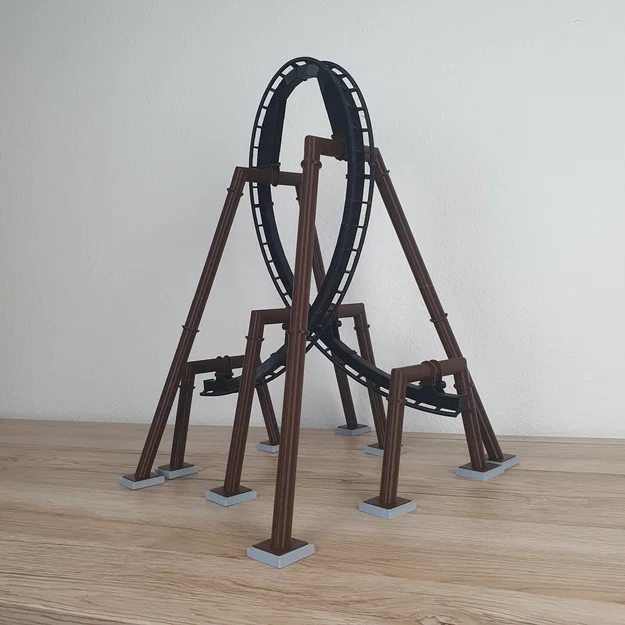

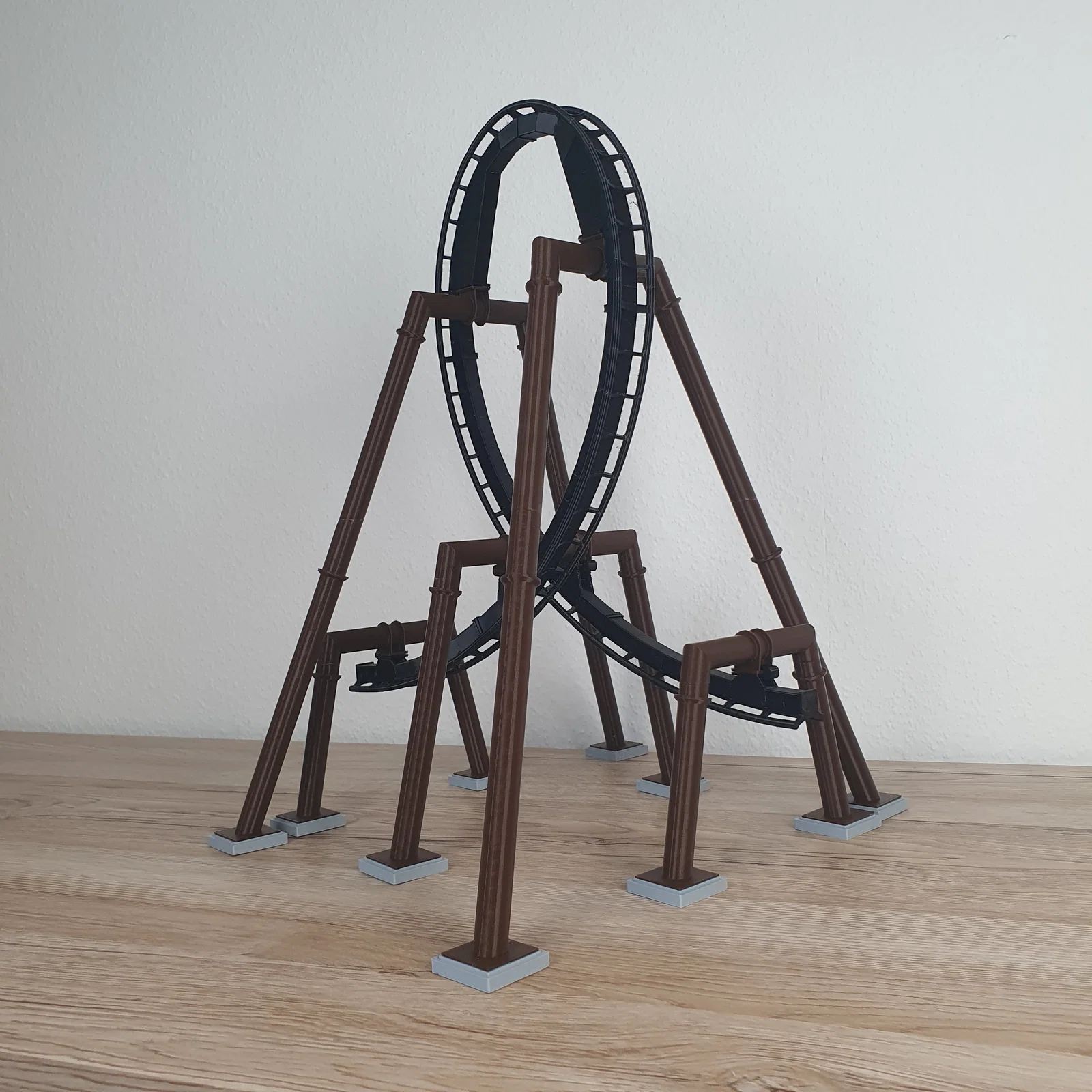

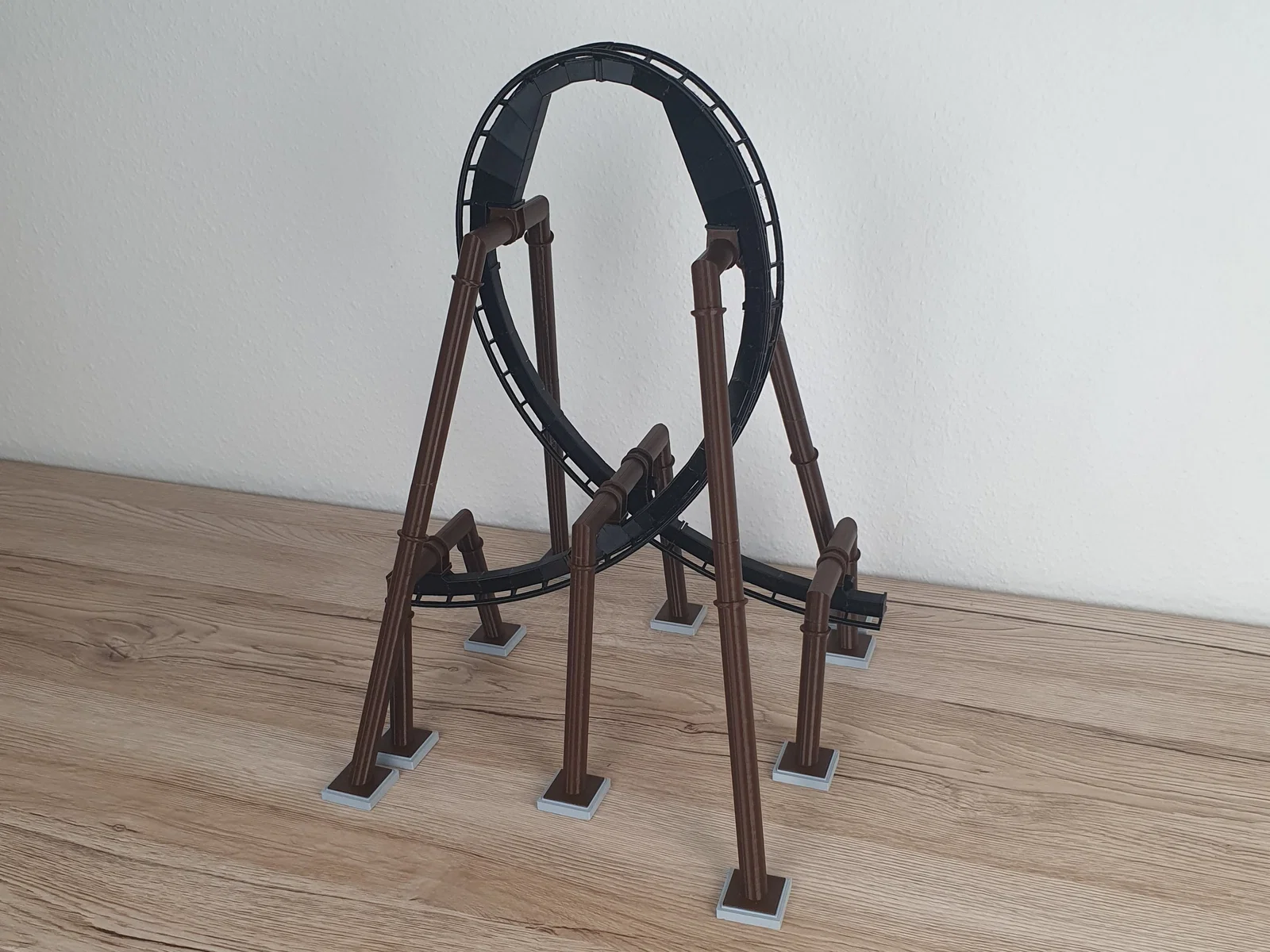

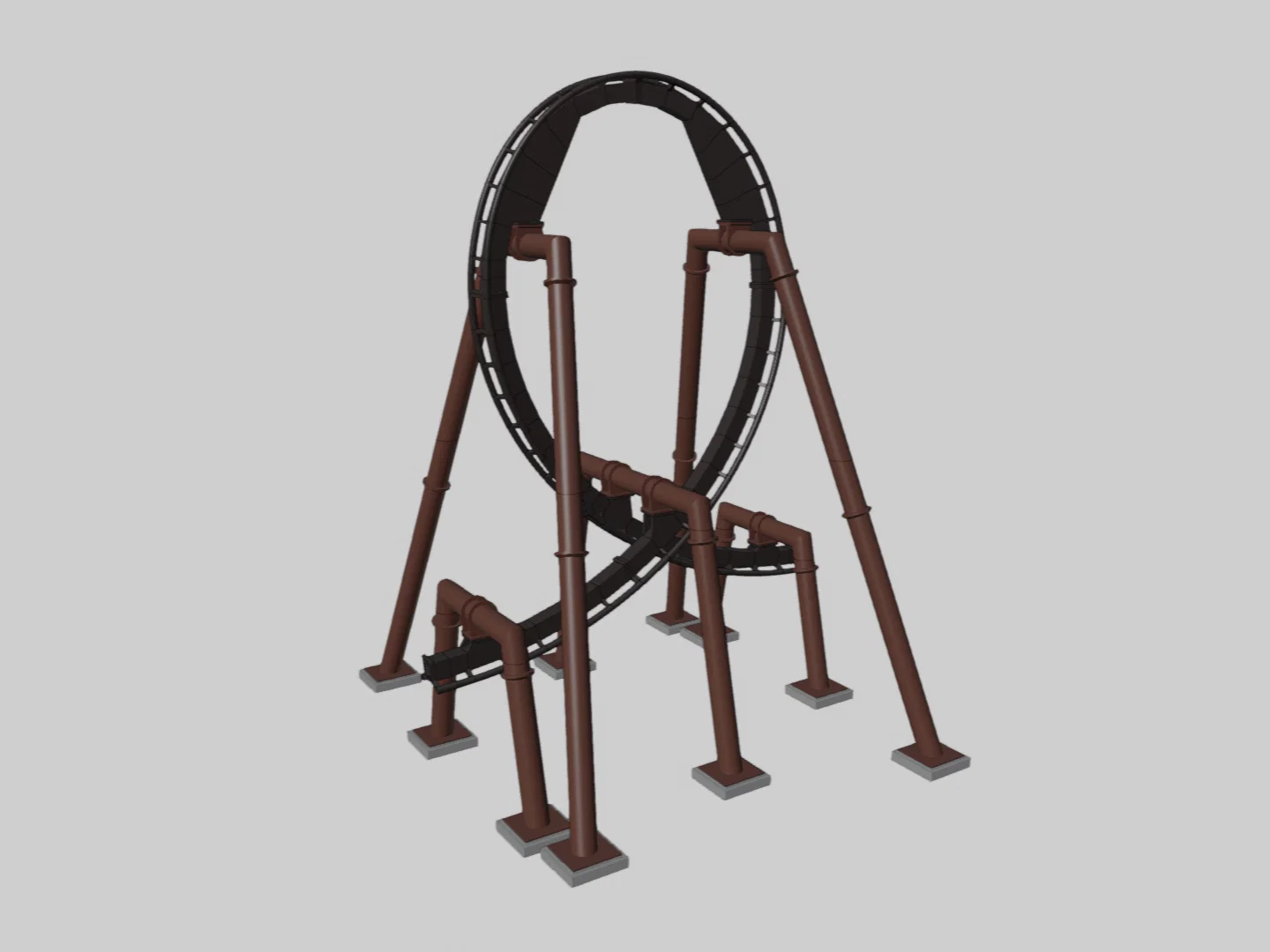

Roller Coaster - Inverted Loop 1:64 (Vòng lộn ngược tỉ lệ 1:64)

Loại: B&M Inverted Coaster

Tỉ lệ: 1:64

Kích thước: ~ 27 cm x 26 cm x 34 cm

Máy in: Original Prusa i3 MK3S+

Thiết lập: 0.2 mm / 30%

Filament: 356 g (Footer: 43 g, Support: 196 g, Track: 117 g)

Thời gian in: 44:31 h (Footer: 3:12 h, Support: 22:09 h, Track: 19:10 h)

Độ khó: Trung bình

Hướng dẫn

Mình khuyến nghị dùng dây kẽm 1.0 mm để lắp ráp phần track. Cách này giúp track cứng cáp hơn và dễ ráp hơn. Tuy nhiên không dùng dây vẫn lắp được.

Lưu ý: Một số chi tiết rời gần như giống hệt nhau. Nhưng quan trọng là phải lắp đúng thứ tự.

Support 01

In tất cả các phần cần thiết và lắp ráp như hình. Dùng connector và keo để ghép các phần lại với nhau. Bạn sẽ cần bộ support này 2 lần cho phần loop.

Bạn cần:

• 2 x Footer
• 4 x Connector
• 2 x S01-01
• 1 x S01-02

Support 02

In tất cả các phần cần thiết và lắp ráp như hình. Dùng connector và keo để ghép các phần lại với nhau.

Bạn cần:

• 2 x Footer
• 4 x Connector
• 2 x S02-01
• 1 x S02-02

Support 03

In tất cả các phần cần thiết và lắp ráp như hình. Dùng connector và keo để ghép các phần lại với nhau. Bạn sẽ cần bộ support này 2 lần cho phần loop.

Bạn cần:

• 2 x Footer
• 4 x Connector
• 1 x S03-01
• 1 x S03-02
• 1 x S03-03

Track 01

In tất cả các phần cần thiết và lắp ráp như hình. Luồn dây bên trong các ống và dùng keo để ghép các phần lại với nhau. Bạn sẽ cần đoạn track này 2 lần cho phần loop.
Nếu các phần không khớp với nhau, có thể cần chà nhám nhẹ phần chốt (pin).

Bạn cần:

• 1 x Plate
• 12 x Wire 1.0 mm
• 1 x T01-01 - T01-07

Track 02

In tất cả các phần cần thiết và lắp ráp như hình. Luồn dây bên trong các ống và dùng keo để ghép các phần lại với nhau. Bạn sẽ cần đoạn track này 2 lần cho phần loop.
Nếu các phần không khớp với nhau, có thể cần chà nhám nhẹ phần chốt (pin).

Bạn cần:

• 1 x Plate
• 20 x Wire 1.0 mm
• 1 x T02-01 - T02-11

Track 03

In tất cả các phần cần thiết và lắp ráp như hình. Luồn dây bên trong các ống và dùng keo để ghép các phần lại với nhau. Bạn sẽ cần đoạn track này 2 lần cho phần loop.
Nếu các phần không khớp với nhau, có thể cần chà nhám nhẹ phần chốt (pin).

Bạn cần:

• 1 x Plate
• 16 x Wire 1.0 mm
• 1 x T03-01 - T03-09

Hoàn thiện

Để hoàn thành vòng loop, dùng connector để nối track với các support và dùng track connector để nối 2 đoạn track phía trên lại với nhau.
Nếu bạn không muốn dán keo, hãy dùng các clip trên support 01 và 02. Support 03 và phần track sẽ tự giữ đúng vị trí mà không cần cố định thêm.

Bạn cần:

• 1 x Track-Connector
• 6 x Connector
• 4 x Clip (tùy chọn)
