Thanh Rail Căn Chỉnh Switch (Switch Alignment Rail)

Đây là một bộ gồm 4 chi tiết (Aligner, Link, InterrowLock, FRowLock) dùng để giúp giữ switch thẳng hàng trên toàn bộ bàn phím cho các build mechanical keyboard hàn plateless. Ý tưởng lấy cảm hứng từ các thanh rail mà trước đây switch Drop Panda hay được đóng kèm—một số anh em build đã dùng để canh switch nhưng giờ thì khó kiếm lại.

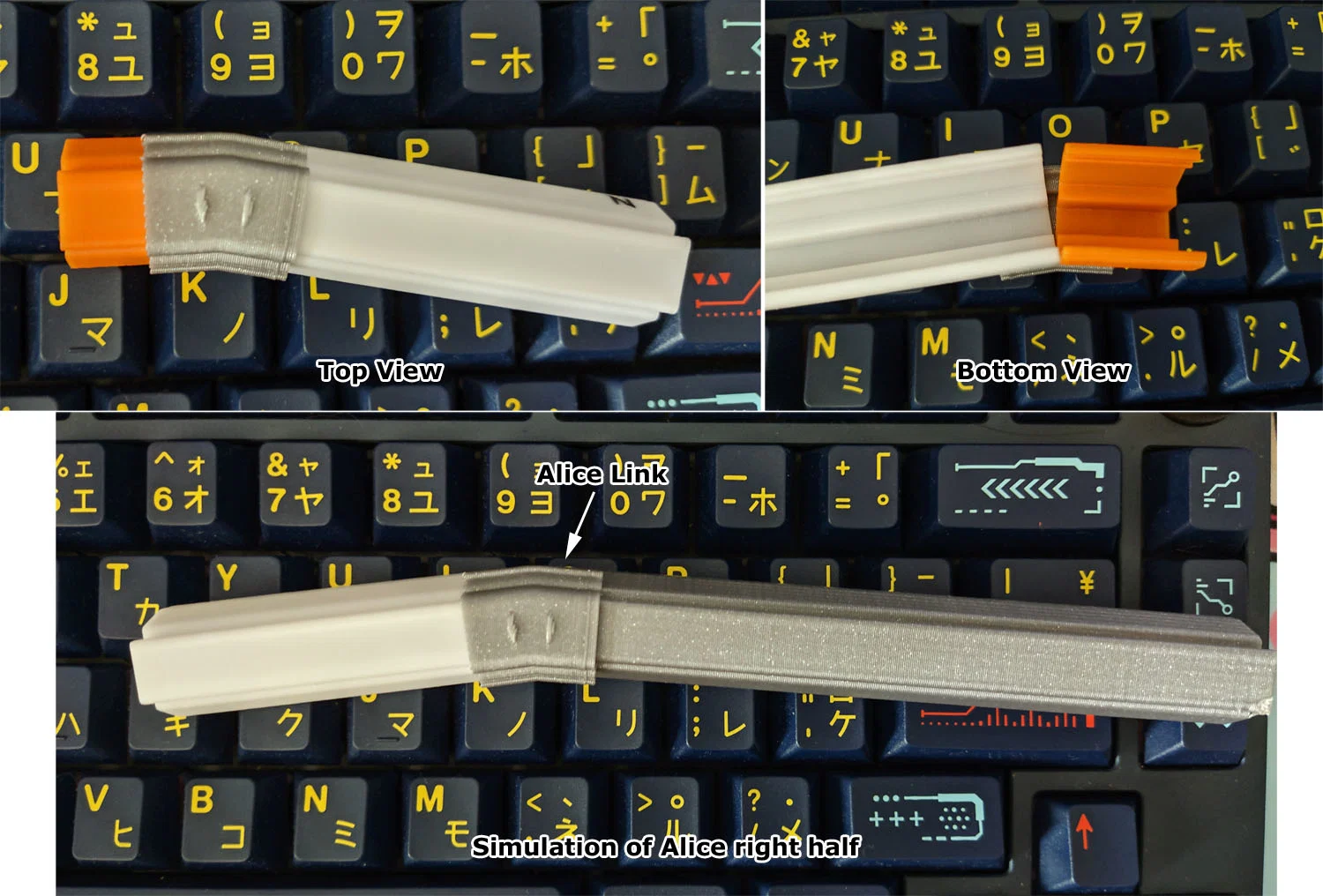

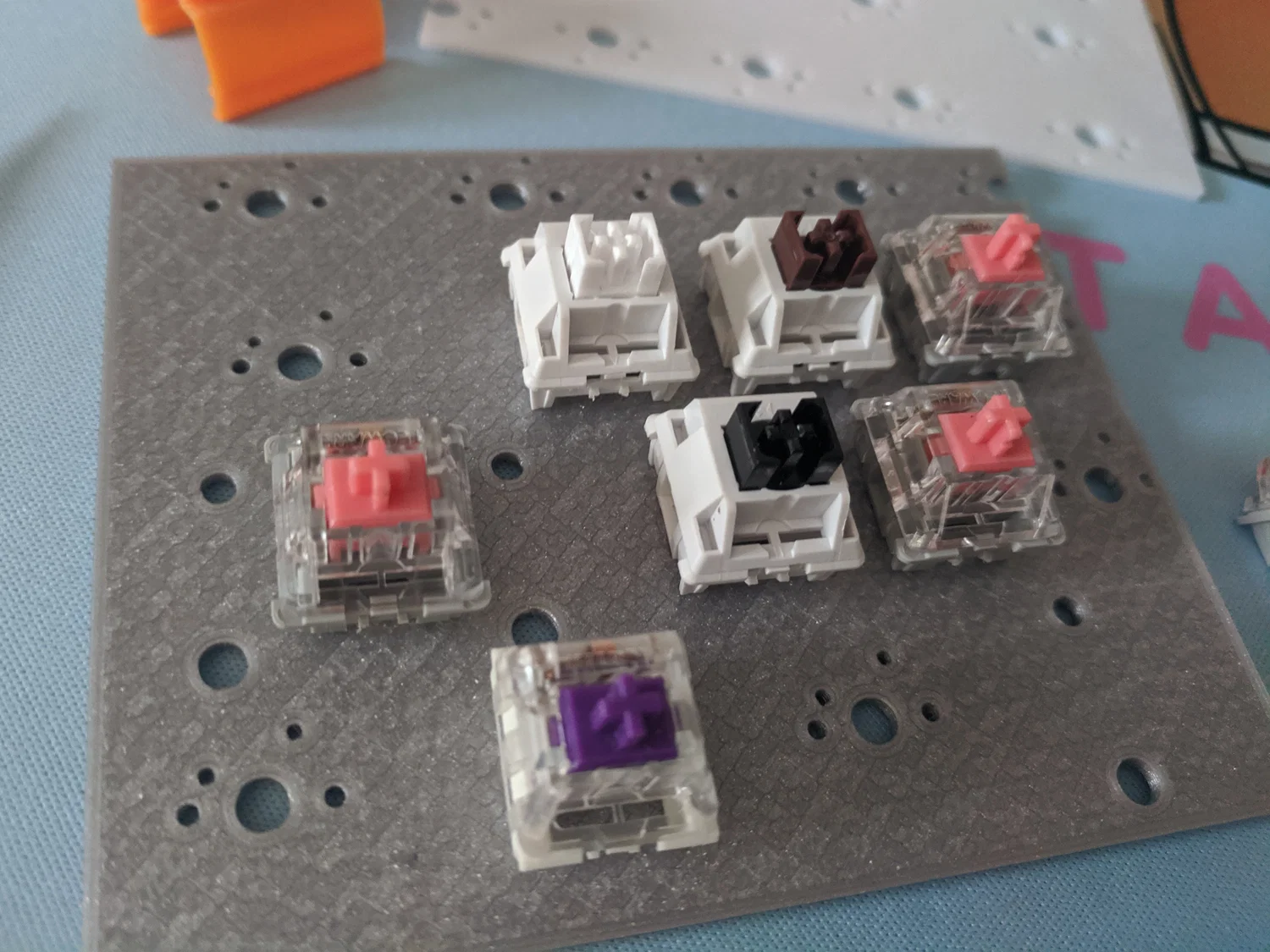

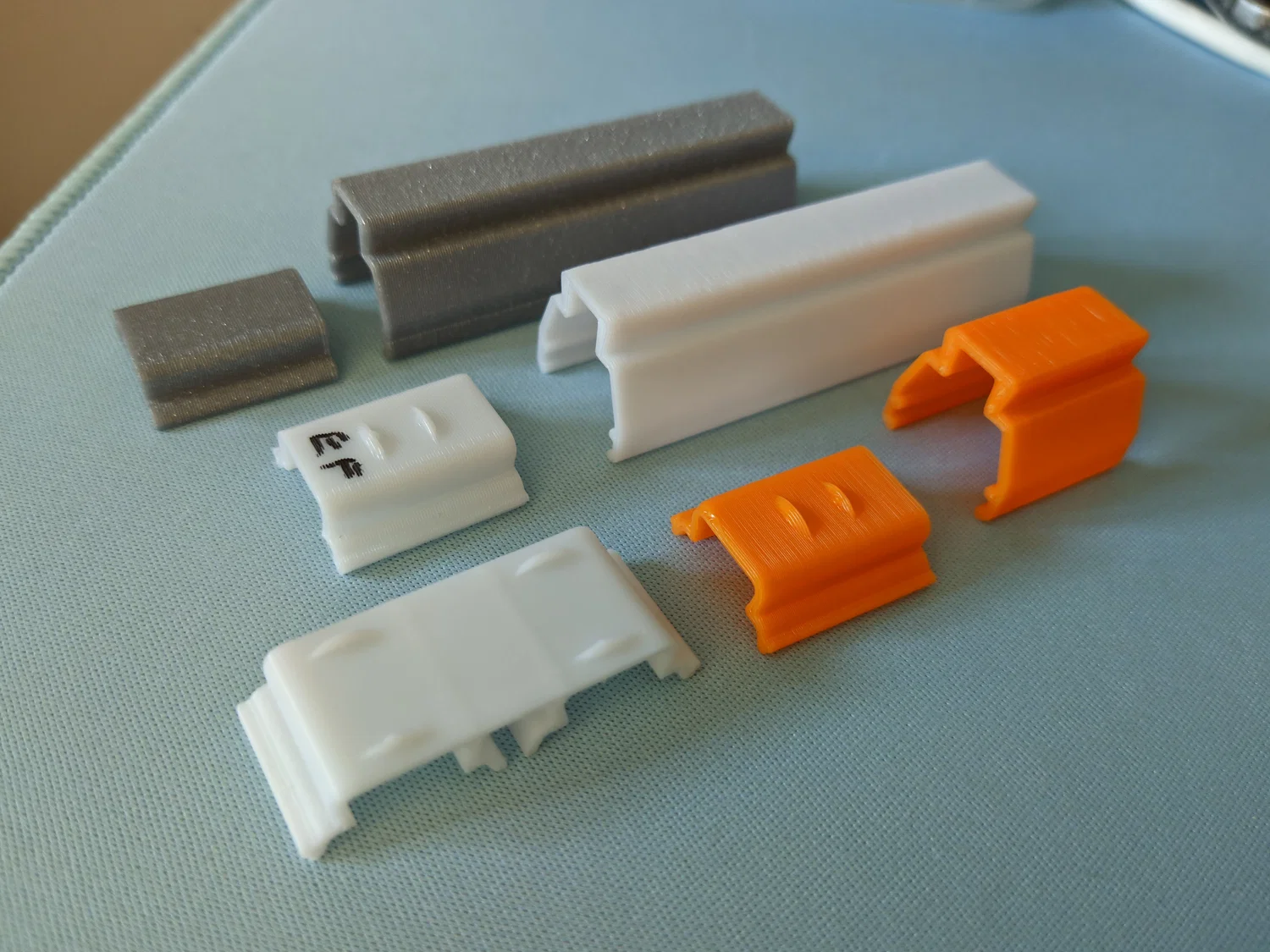

Aligner: Chi tiết làm phần lớn việc canh chỉnh, giữ từng hàng switch thẳng và đều Link: Dùng để nối 2 hoặc nhiều Aligner lại với nhau, giúp bạn in Aligner theo chiều dài phù hợp với máy in InterrowLock: Dùng để khóa các hàng lại với nhau để canh đúng khoảng cách giữa các hàng là 19.05 FRowLock: Giống InterrowLock nhưng dùng để khóa hàng alpha trên cùng với hàng F. 025 nghĩa là khoảng cách 0.25U. Mình đã test trên mockup PCB in 3D vì hiện không có PCB để hàn trong tay, nhưng chắc là đủ sát thực tế. Nếu bạn có gợi ý hay góp ý gì thì cho mình biết nha. Mình là mrbarbie trên discord.

Cách dùng

Dùng như Aligner

1. Gắn switch lên PCB.

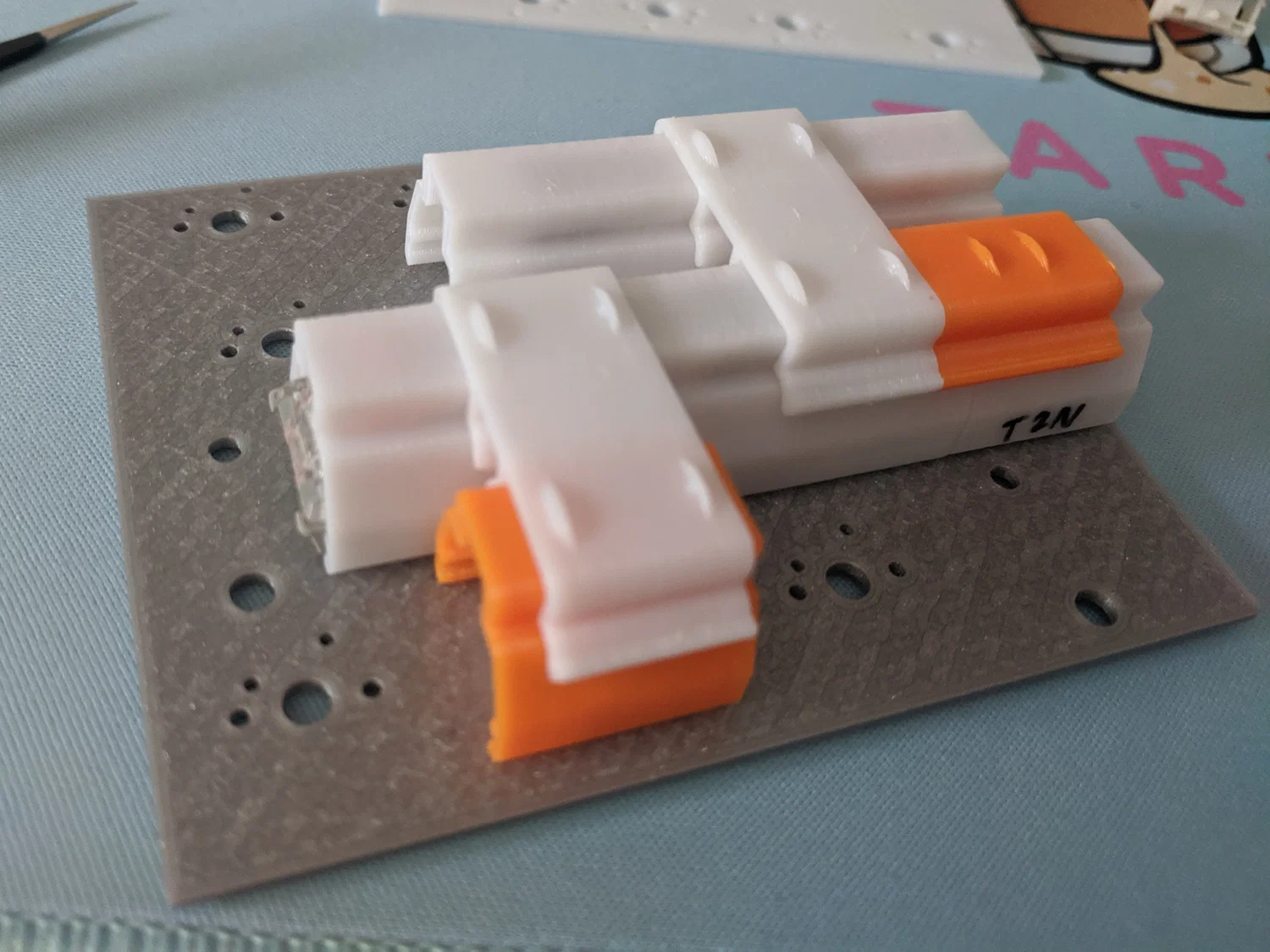

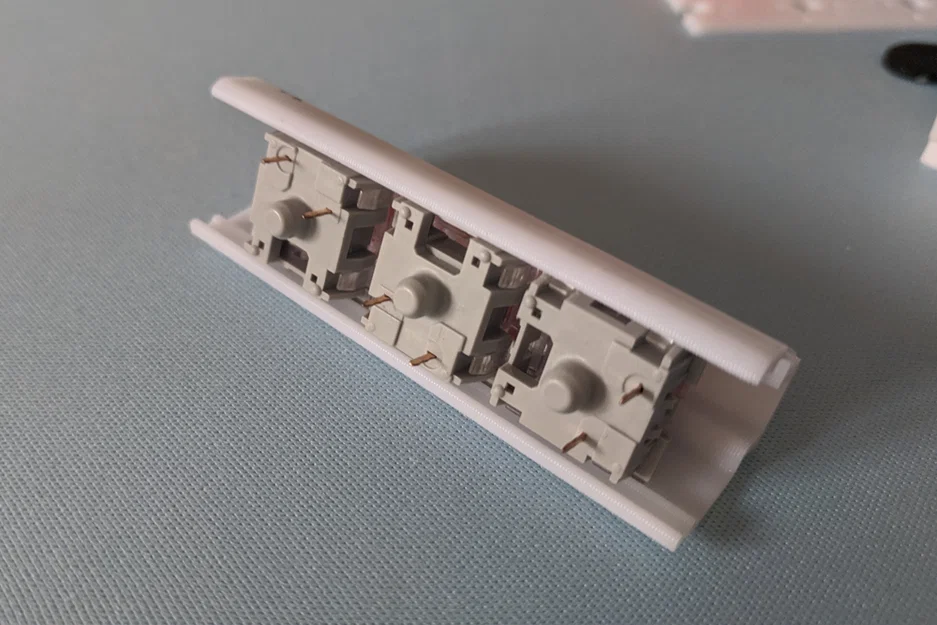

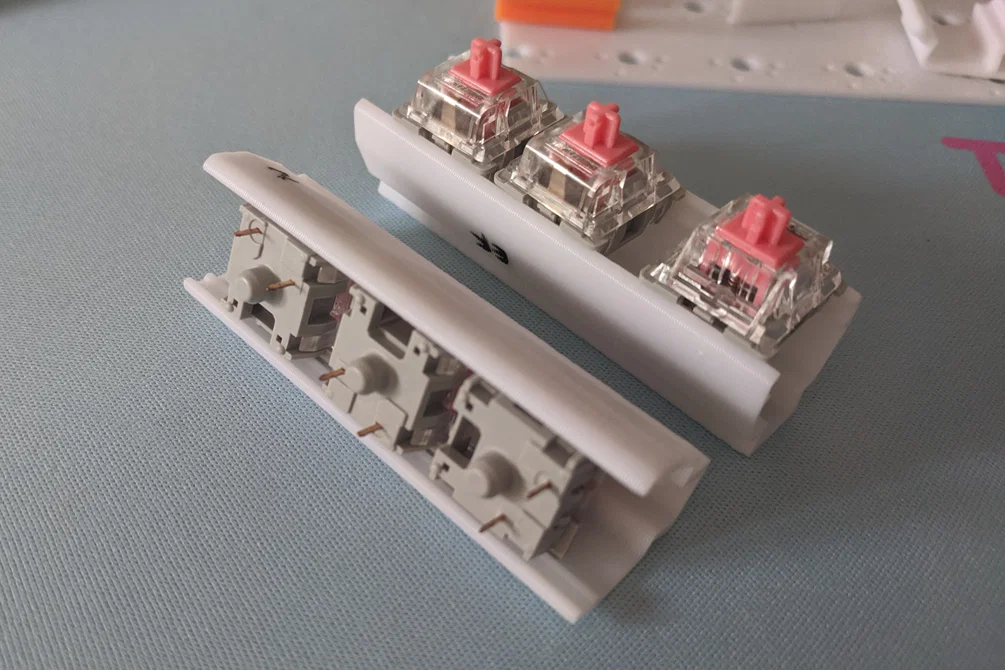

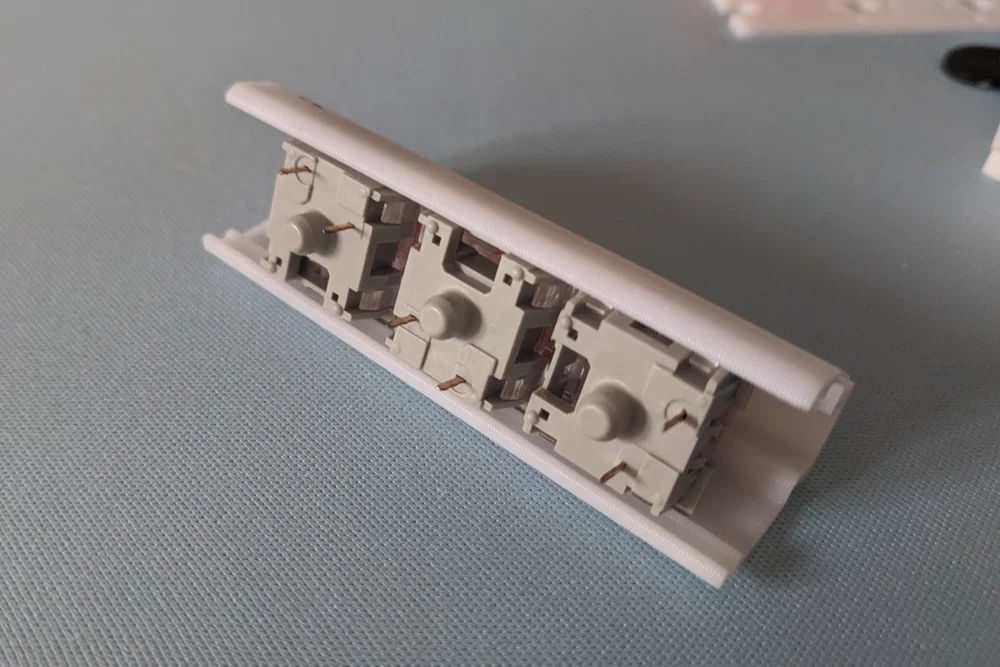

2. Đặt Aligner nằm phẳng lên PCB, canh theo switch rồi trượt nó vào phủ lên switch dọc theo PCB.

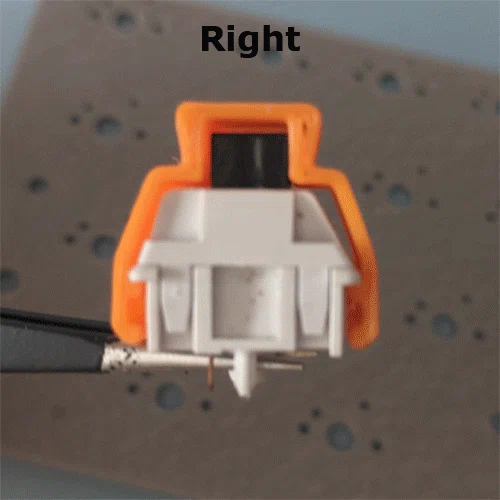

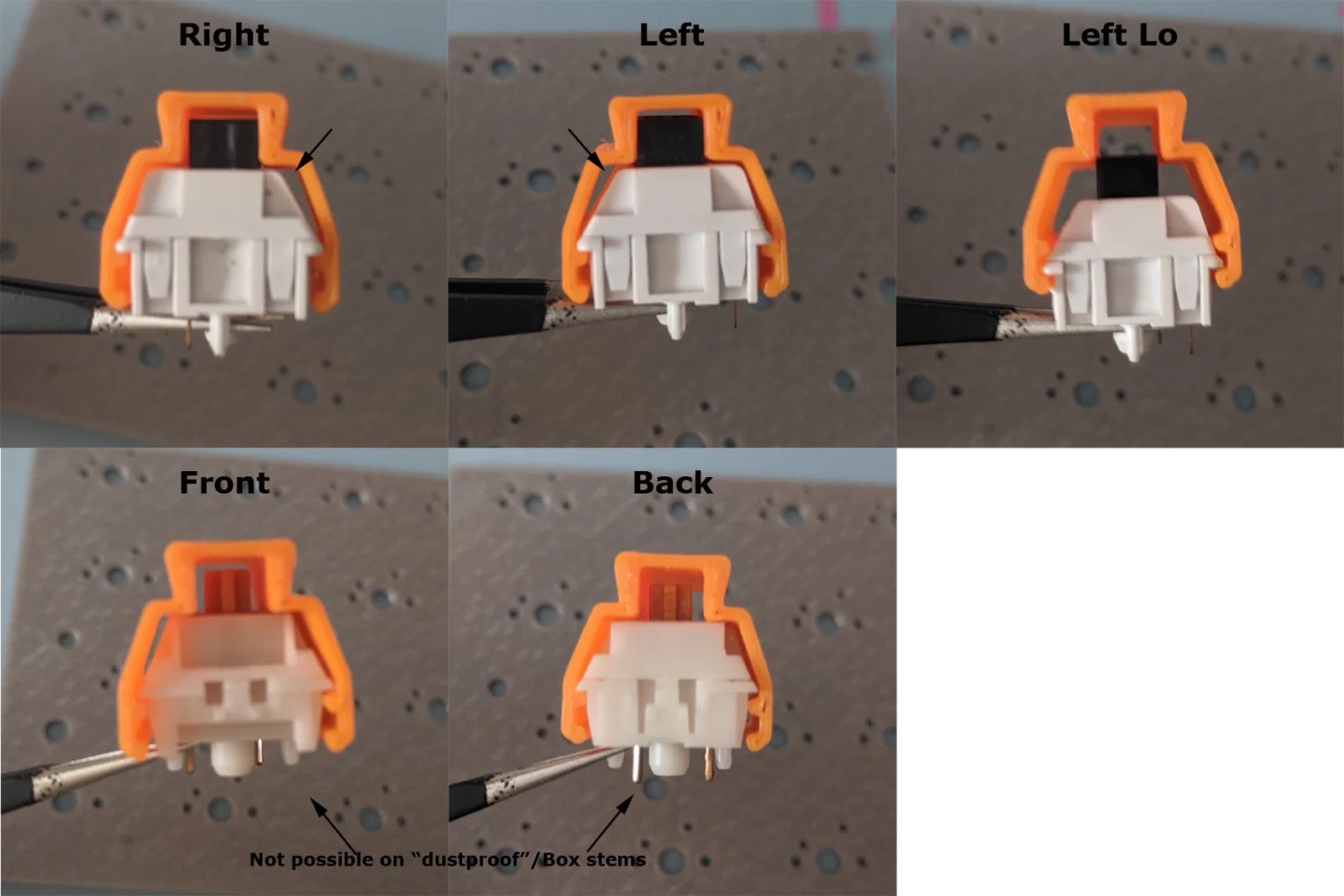

   Nhìn sẽ giống “Right” hoặc ”Left" trong hình bên dưới

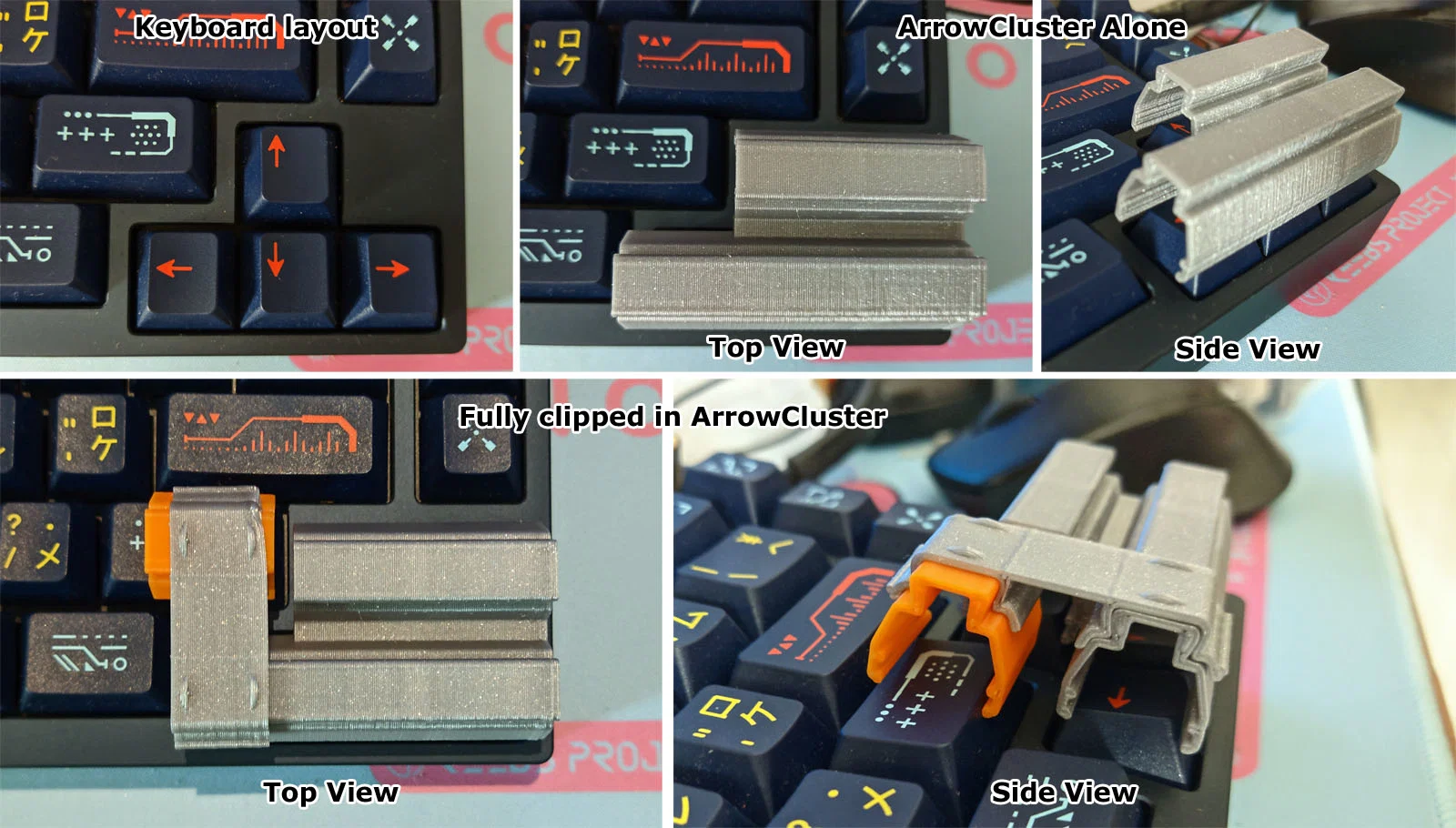

3. Thêm Links để nối các Aligners cạnh nhau nếu một cái không đủ dài để phủ hết cả hàng.

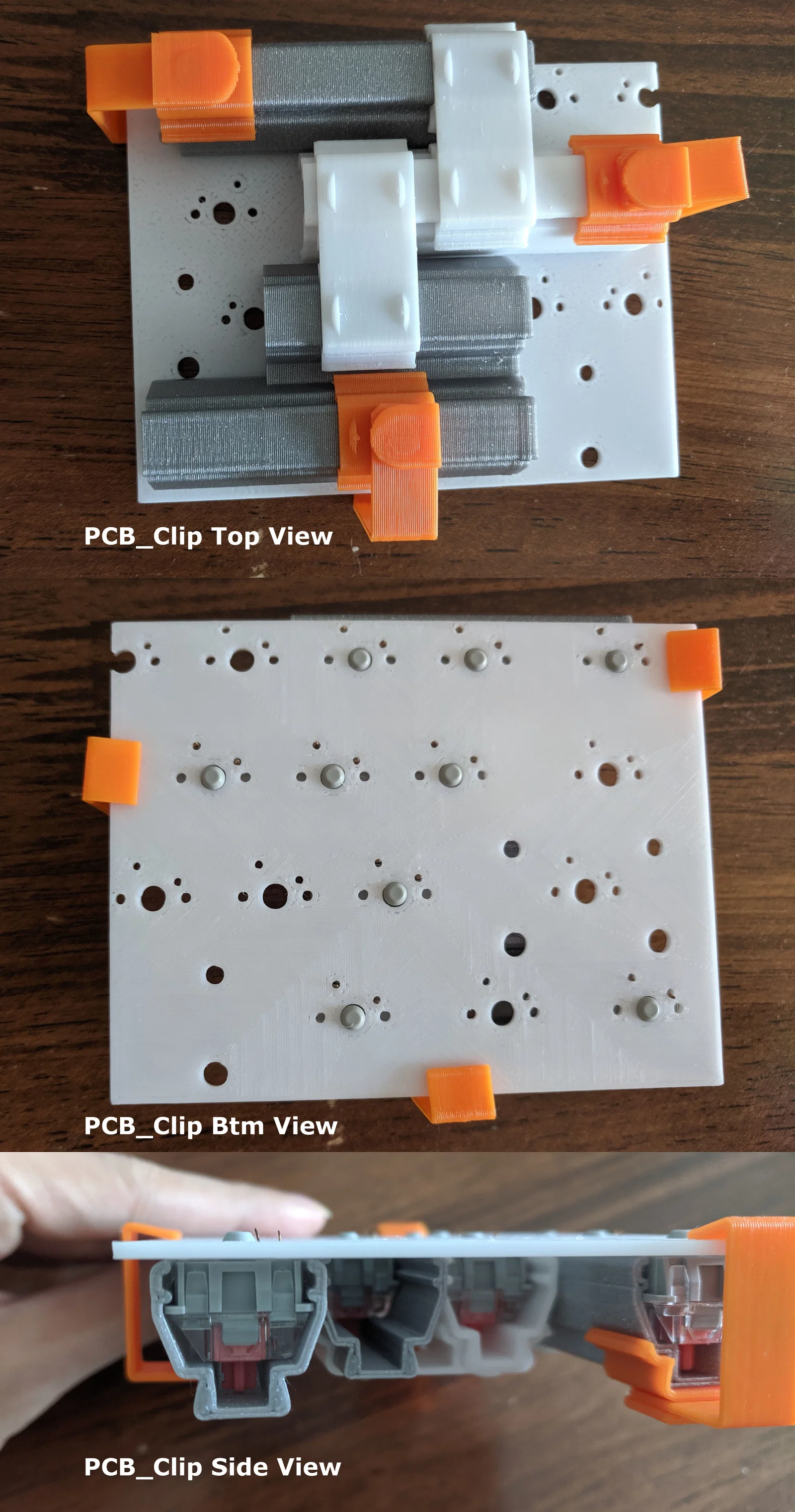

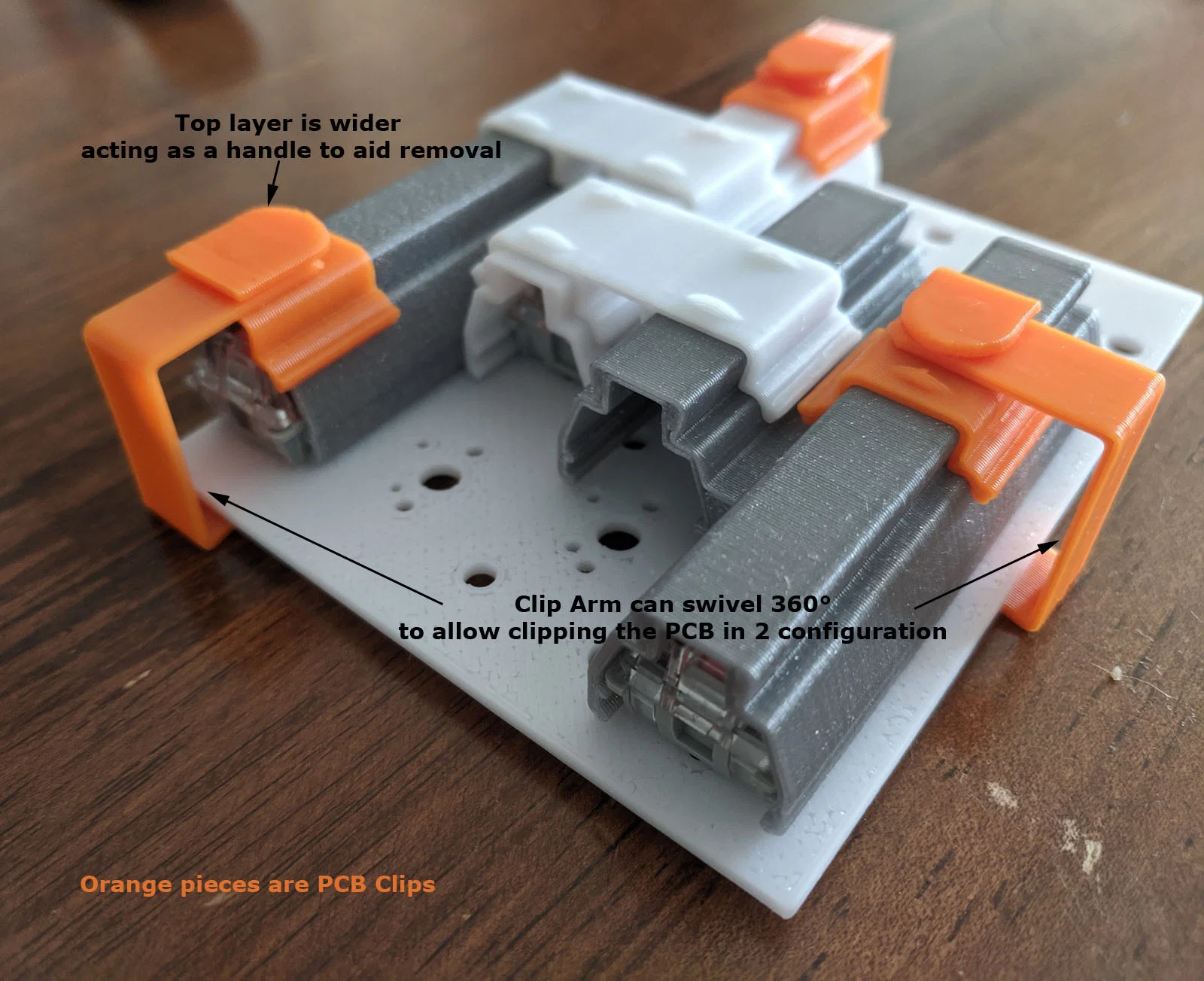

4. Thêm InterrowLocks và FRowLocks vào giữa các hàng Aligners để cả cụm cứng hơn và thẳng hàng hơn.
5. Ấn giữ aligner xuống trong lúc lật mặt PCB lại và tiến hành hàn.
6. Lật PCB lại. Tháo Links và toàn bộ Locks bằng cách kéo lên bằng phần cánh. Trượt Aligners dọc theo hàng để tháo ra. (Có thể cũng trượt nguyên cụm ra được mà không cần tháo links và locks trước.)
7. XONG

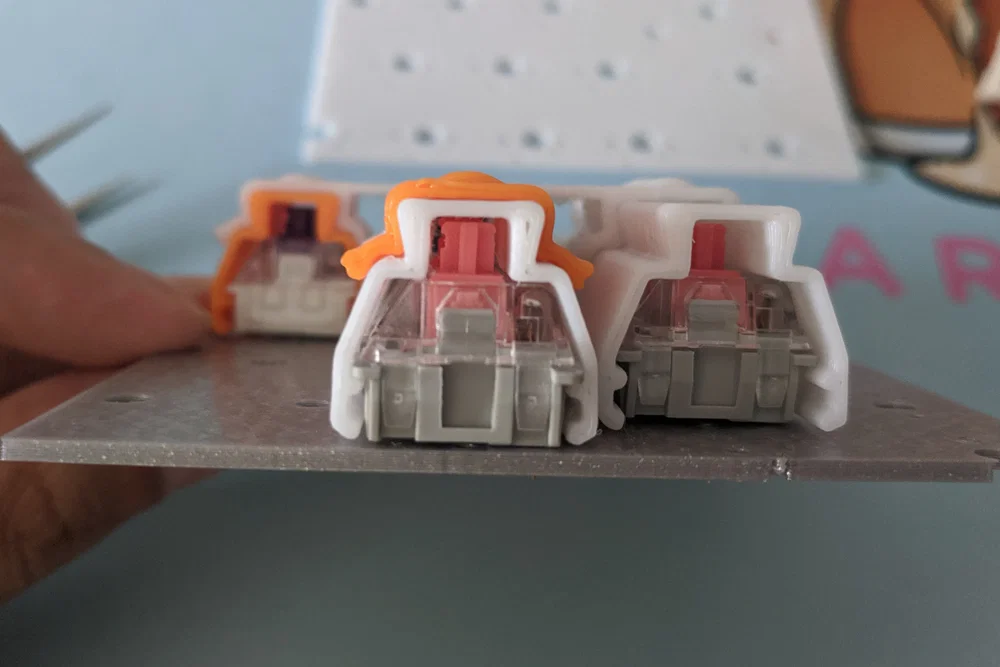

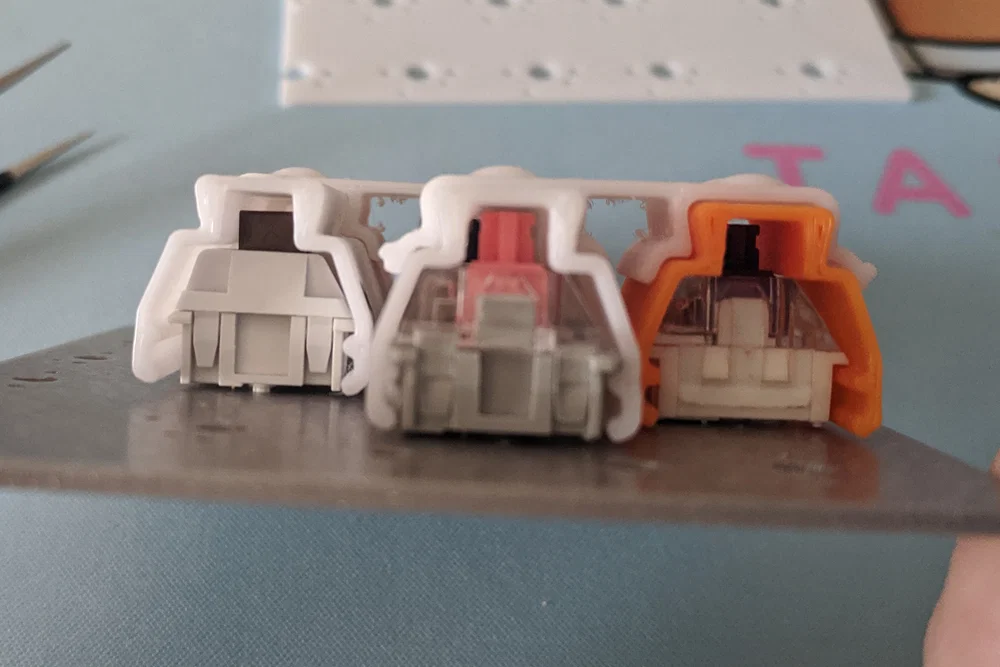

• Khi lắp lên switch thì bên dưới chỉ còn một khe rất nhỏ.

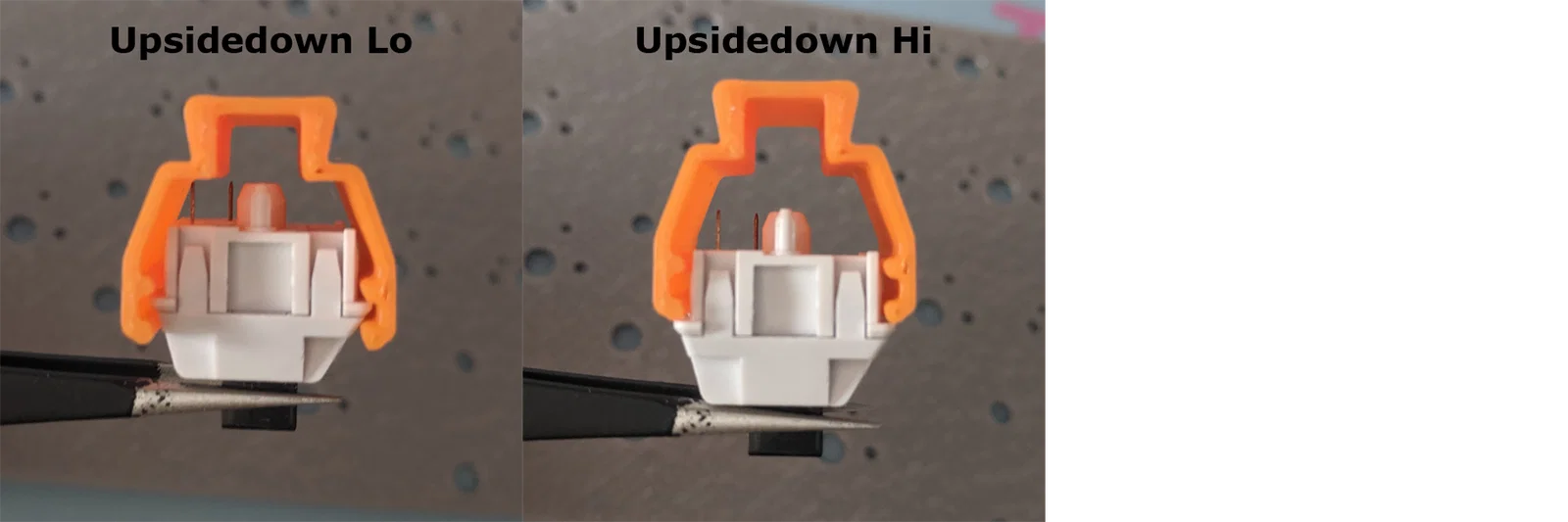

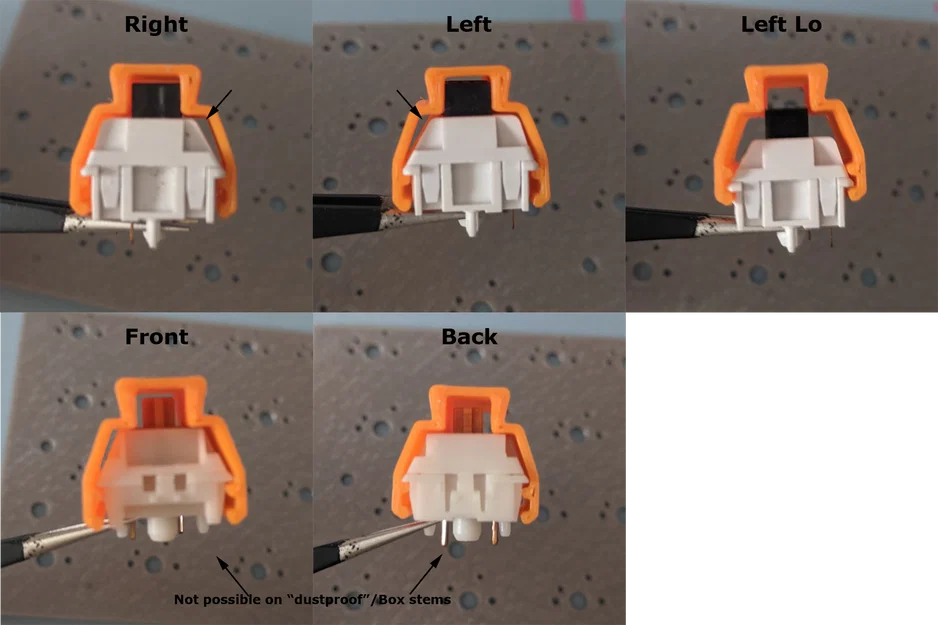

• Không rõ sao bạn lại muốn dùng các hướng “Left Lo”, “Front” hay “Back” nhưng vẫn có thể dùng được. Có lẽ nên biết để phòng trường hợp bị fit không chuẩn.


Dùng như switch holder

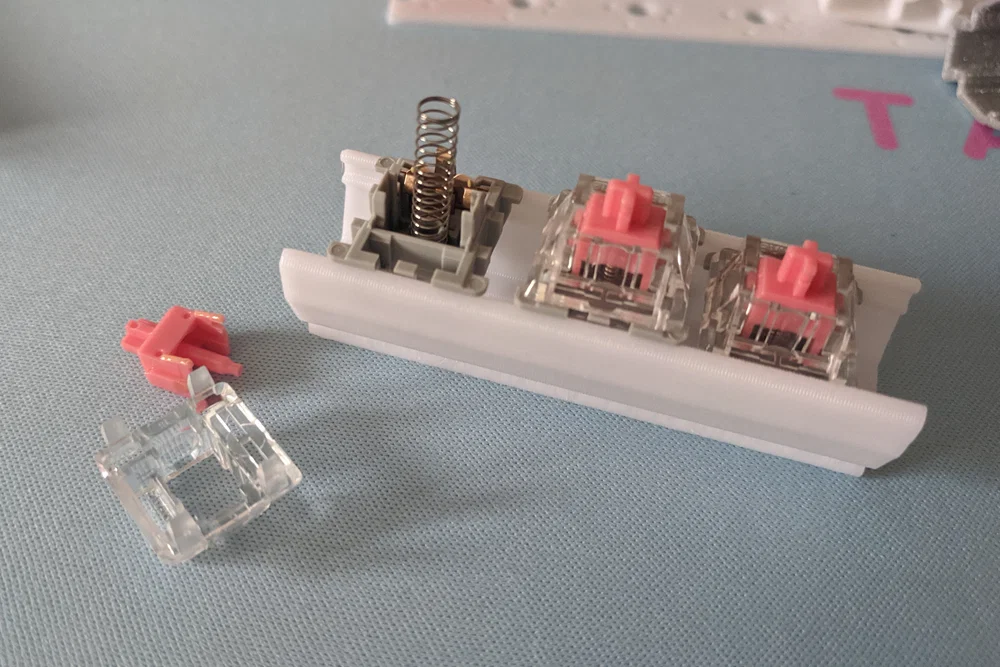

• Chỉ cần trượt switch/vỏ (housings) vào Aligner từ cạnh bên theo hướng và độ cao bạn muốn

Thiết lập in

Đã test với profile mặc định của MK3S+ ở layer height 0.2 và 0.3mm. Chạy ổn trên những máy được tune để friction fit cho các chi tiết in thiết kế với tolerance 0.05–0.08mm.
Spiral mode cũng có thể dùng, nhưng với profile mặc định thì aligner sẽ nhỏ hơn một chút nên sẽ không friction fit, tuy vậy vẫn có thể dùng được. Mình đo và tính toán là nếu dùng extrusion width 0.63mm thì có thể bù lại (chưa test).

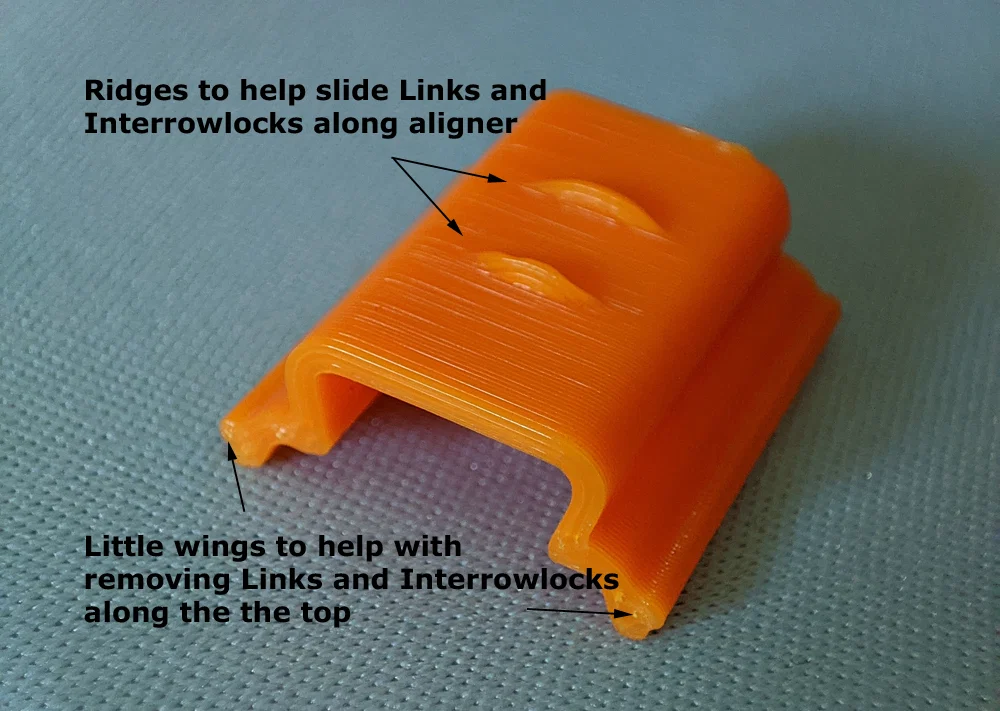

Links và interrowlocks được thiết kế để khít, và chỉ trượt dọc theo aligner khi bạn tác lực lên các gờ (ridges). Chúng đủ mỏng nên vẫn đủ dẻo để kẹp vào/kéo ra tương đối dễ từ phía trên.

Bối cảnh

Như nói ở trên, mẫu này lấy cảm hứng từ Drop switch rails mà anh em builder dùng để canh switch khi hàn—mình nghĩ được phổ biến bởi iamELVN, người đã biết mẹo này từ oTEMPE5To#1265. Nghe nói số lượng rail đó có hạn, nên mình làm nhanh một phiên bản có thể in 3D nhưng lúc đó chưa test được.
Vài tháng sau thì mình đã làm máy in chạy ổn và tự test trên switch. Mình cũng mở rộng thêm phần interrow locks để đảm bảo các hàng cũng được canh chuẩn so với nhau. Xin lỗi vì lên bản public hơi trễ, nhưng mình muốn test sơ trước và có hình/clip mô tả cho rõ ràng hơn.
