Tấm chắn extruder Prusa MINI/MINI+ (Prusa MINI/MINI+ Extruder Shield)

Cập nhật (13/07/2022)
Sau khi nhận được phản hồi về cách gắn tấm chắn và việc đôi lúc bị gãy, mình quyết định gia cố một vài phần trong thiết kế để tránh bị gãy lúc gỡ support, tuột khỏi điểm gắn bên trái, và bị cong vênh khi in. Mình cũng thêm phiên bản thiết kế không có “hook” cho những bạn muốn dán keo phần dưới thay vì móc.

Mô tả (08/05/2020)
Hôm nay do bất cẩn một chút nên mình bị phỏng nhẹ ở ngón tay (không nặng nhưng vẫn khó chịu) sau khi chạm vào hotend của Prusa MINI đang nóng hoàn toàn. Thế là mình làm mẫu này để giúp mọi người khỏi gặp tình huống tương tự!

Prusa MINI là một cái máy rất ngon, nhưng thiết kế extruder của nó có điểm hơi đáng lo: hotend để lộ hoàn toàn, nên chỉ cần sơ ý là “dính chưởng” ngay.

Mình thiết kế bằng TinkerCAD và dựa theo file STL Prusa MINI đã lắp ráp tại đây:

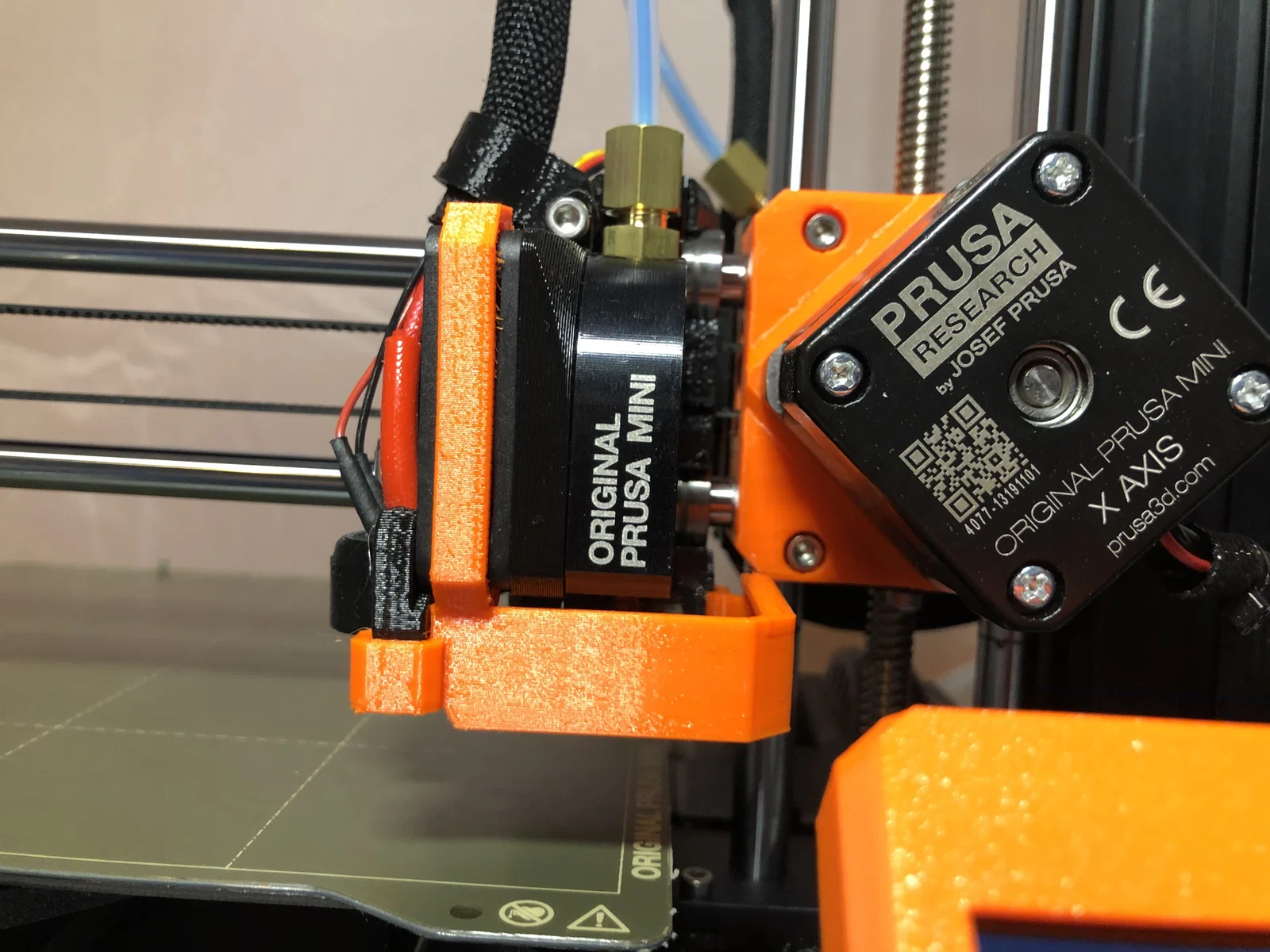

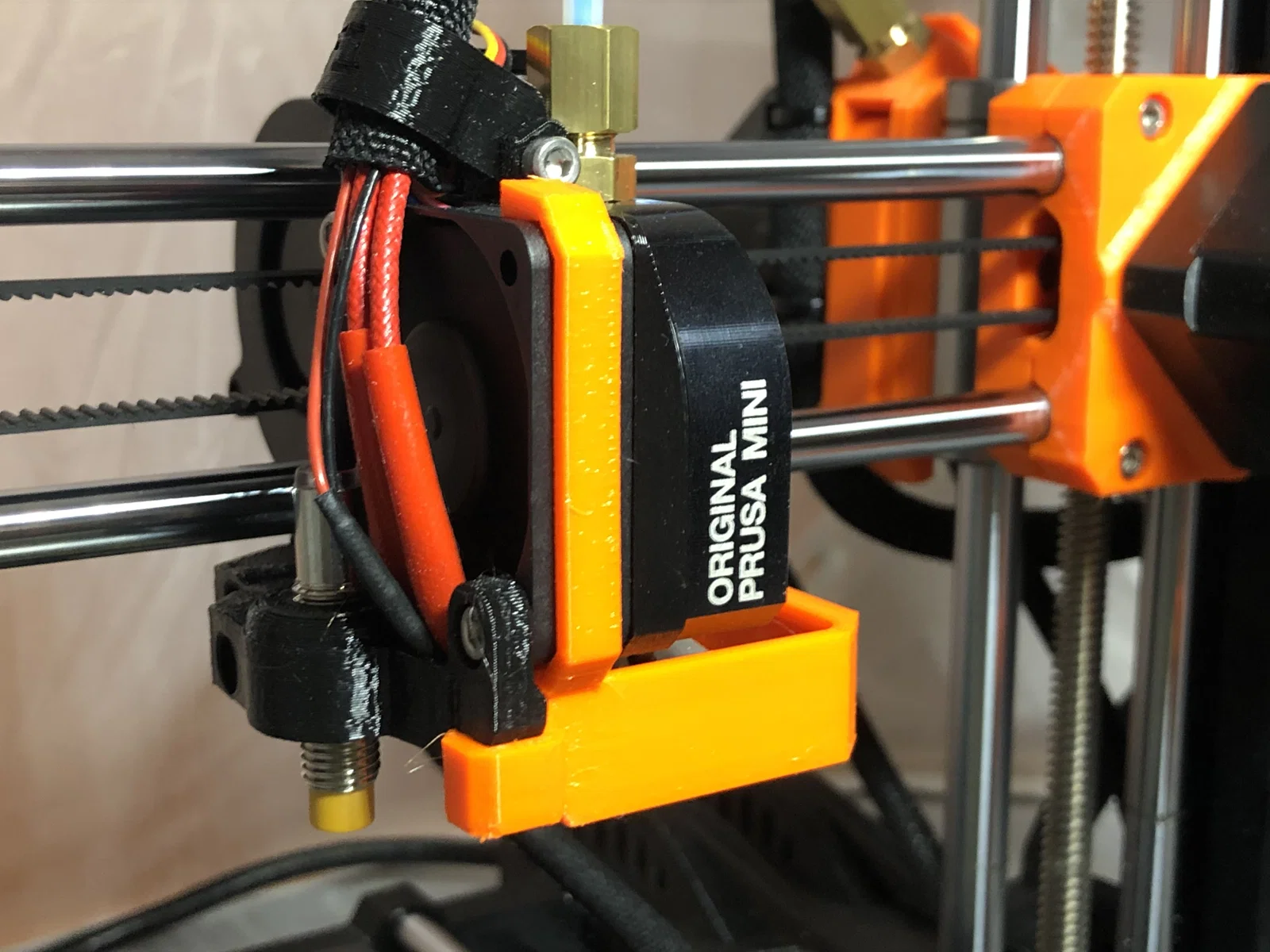

Thiết kế này không cấn/chạm vào các bộ phận xung quanh. Tấm chắn nằm vừa vặn dưới x-axis block và stepper motor, đồng thời tựa ổn trên nhiều phần của extruder.

Cảm ơn bạn đã ghé mẫu này, hy vọng nó sẽ giúp bảo vệ tay bạn khỏi bị phỏng về sau!

Hướng dẫn tải xuống

Mặc định hãy tải file v5.0 (.gcode nếu bạn định dùng setting PETG mặc định).

Tải file v5.0 (No Hook) nếu bạn dự tính dùng keo để cố định tấm chắn.

Hướng dẫn in

Khuyến nghị bật support everywhere (hoặc dùng enforcer riêng cho phần kẹp phía trên và các mép bị overhang) là chắc cú nhất. Organic supports có vẻ sẽ hợp nhất nhưng mình chưa thử!

Mình cũng khuyên bạn cân nhắc dùng filament chịu nhiệt tốt như (không giới hạn) PETG, ABS, hoặc ASA. Part này sẽ nằm gần _HOT_end trong nhiều giờ, sẽ không vui chút nào nếu nó mềm/chảy và dính xuống mấy bản in bên dưới. Một số người in PLA vẫn ổn, nhưng mình vẫn ưu tiên vật liệu chịu nhiệt hơn trước.

Điểm cần lưu ý là lúc gỡ support hãy làm cẩn thận; nếu bạn dùng PETG hoặc ABS/ASA thì mình khuyên đặt “Contact Z distance” lớn hơn bình thường (≥0.2mm) trong settings.

Lắp ráp

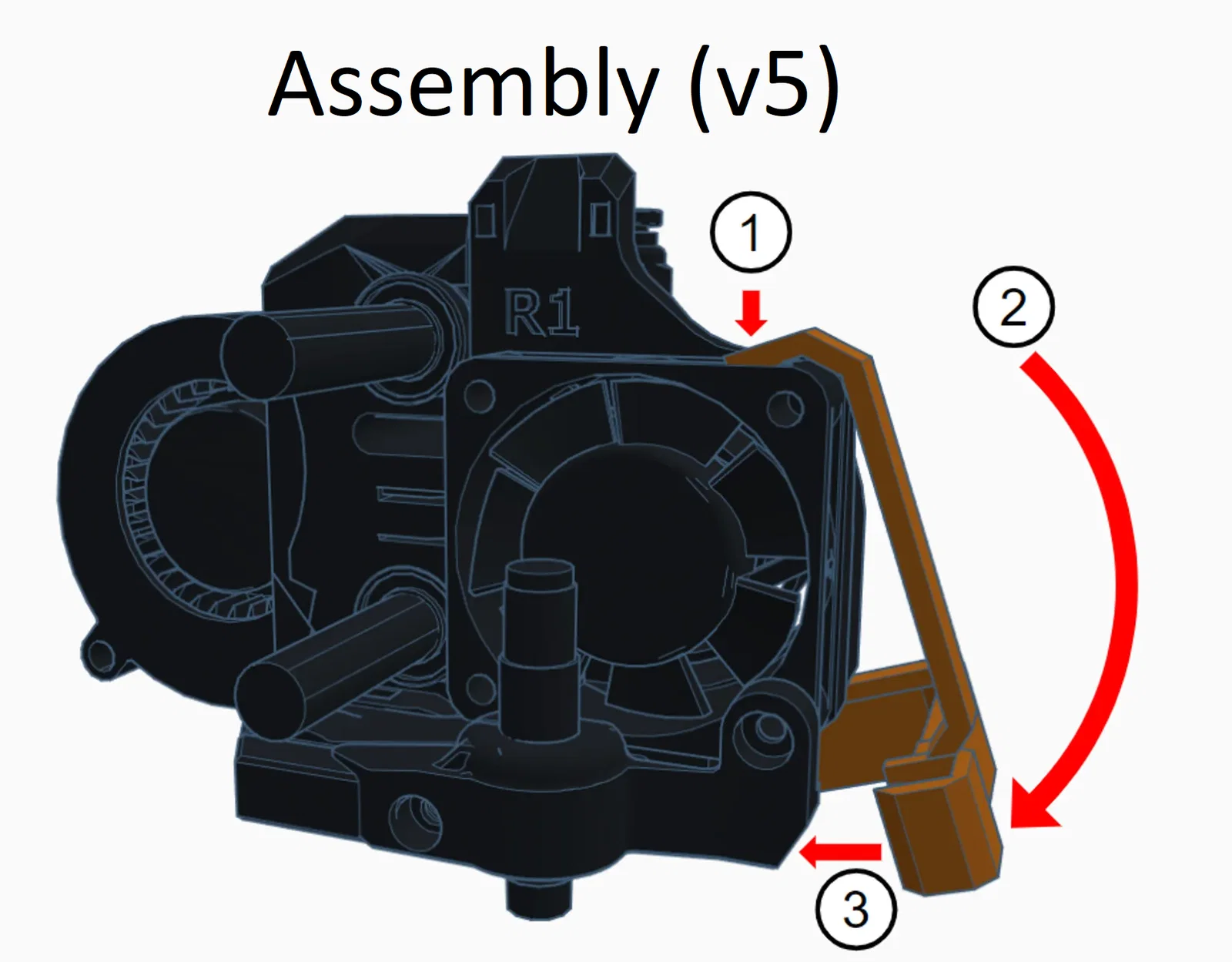

Lắp rất đơn giản. Chỉ cần đặt phần “hook” phía trên của tấm chắn tựa lên góc của quạt extruder gần phía trước nhất, rồi xoay nửa dưới về phía trước cho tới khi góc dưới bên trái được giữ cố định ở phía trước PINDA.

Tấm chắn được giữ bởi hook phía trên và lực ma sát ở bên trái. Kẹp v5 mới ôm extruder chặt hơn nhiều để tránh tuột, nên có thể sẽ cần dùng lực nhẹ để ấn vào đúng vị trí; nếu gặp trường hợp này, lúc lắp nhớ đỡ phần phía sau của chi tiết mà nó đang “snap” vào để khỏi bị cong/gãy!

Khắc phục sự cố
Nếu “clip” phía dưới (như ở bước 3 phía trên) bị lỏng và không ôm sát khung extruder, bạn có thể dán băng keo hoặc một lớp keo dán mỏng tương tự ở một bên để tăng ma sát, hoặc thử tăng XZ compensation trong PrusaSlicer thêm 0.1mm.

Nếu “hook” phía trên bị gãy lúc gỡ support, bạn có thể thử tăng support “Contact Z distance” trong settings, tăng XZ compensation, tăng số perimeters, hoặc tăng infill percentage.

Nếu bạn có câu hỏi hay góp ý gì, cứ để lại bình luận cho mình biết nha!
