Giá Treo Máy Chiếu Samsung Freestyle kèm Clip Khóa

Remix từ Giá đỡ trần cho máy chiếu Samsung Freestyle Tác giả 74ck_550959

Tác giả skarim_818782

Lượt tải
518
Lượt thích
51
Lượt coi
3.366

File 4 25,3 MB

  • samsung_freestyle_mounting_bracket_1777338334.stlSTL · 20,2 MB
  • samsung_freestyle_mounting_bracket_1777338336.3mf3MF · 5 MB
  • samsung_freestyle_mounting_clip_1777338337.stlSTL · 5,4 KB
  • samsung_freestyle_mounting_clip_1777338338.3mf3MF · 21,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

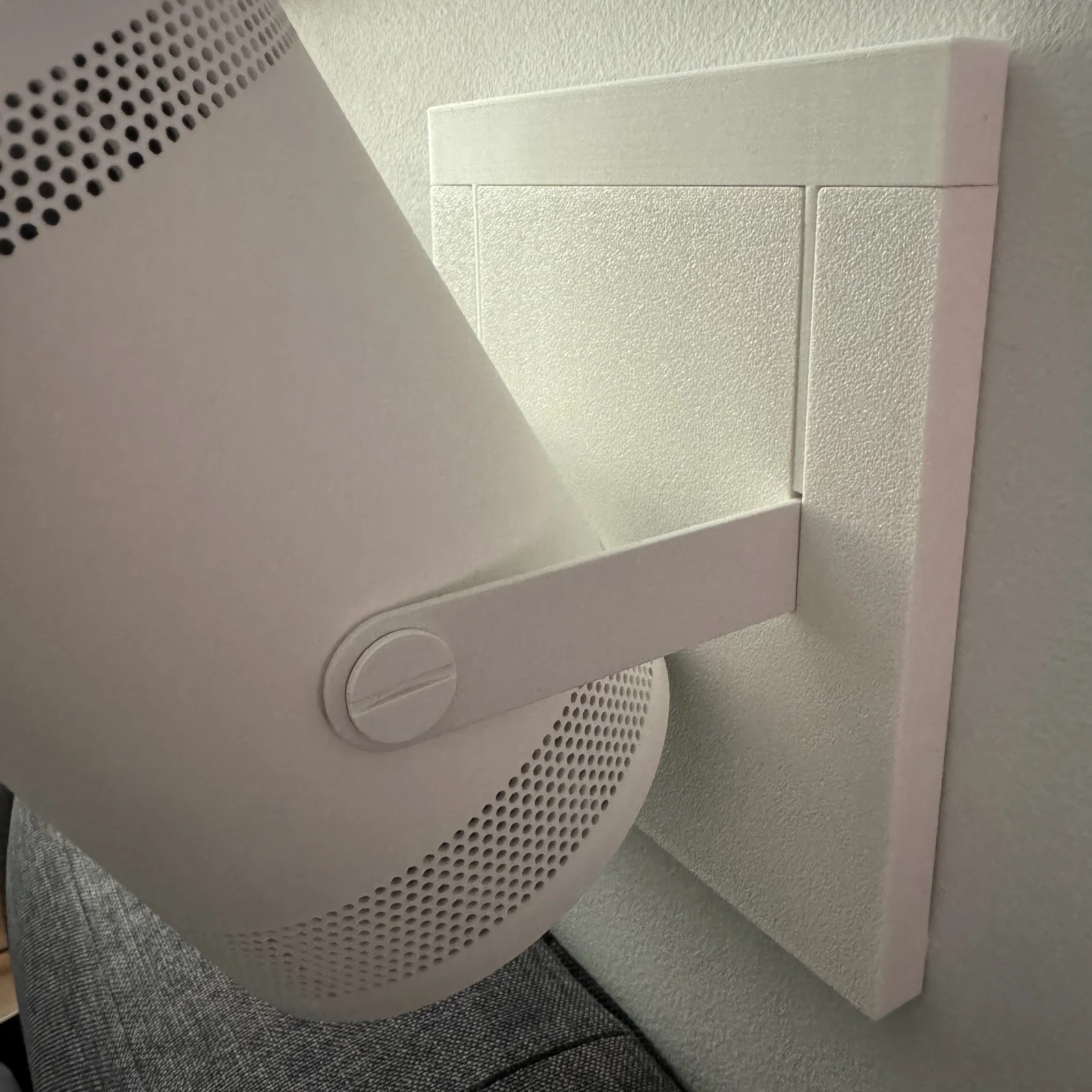

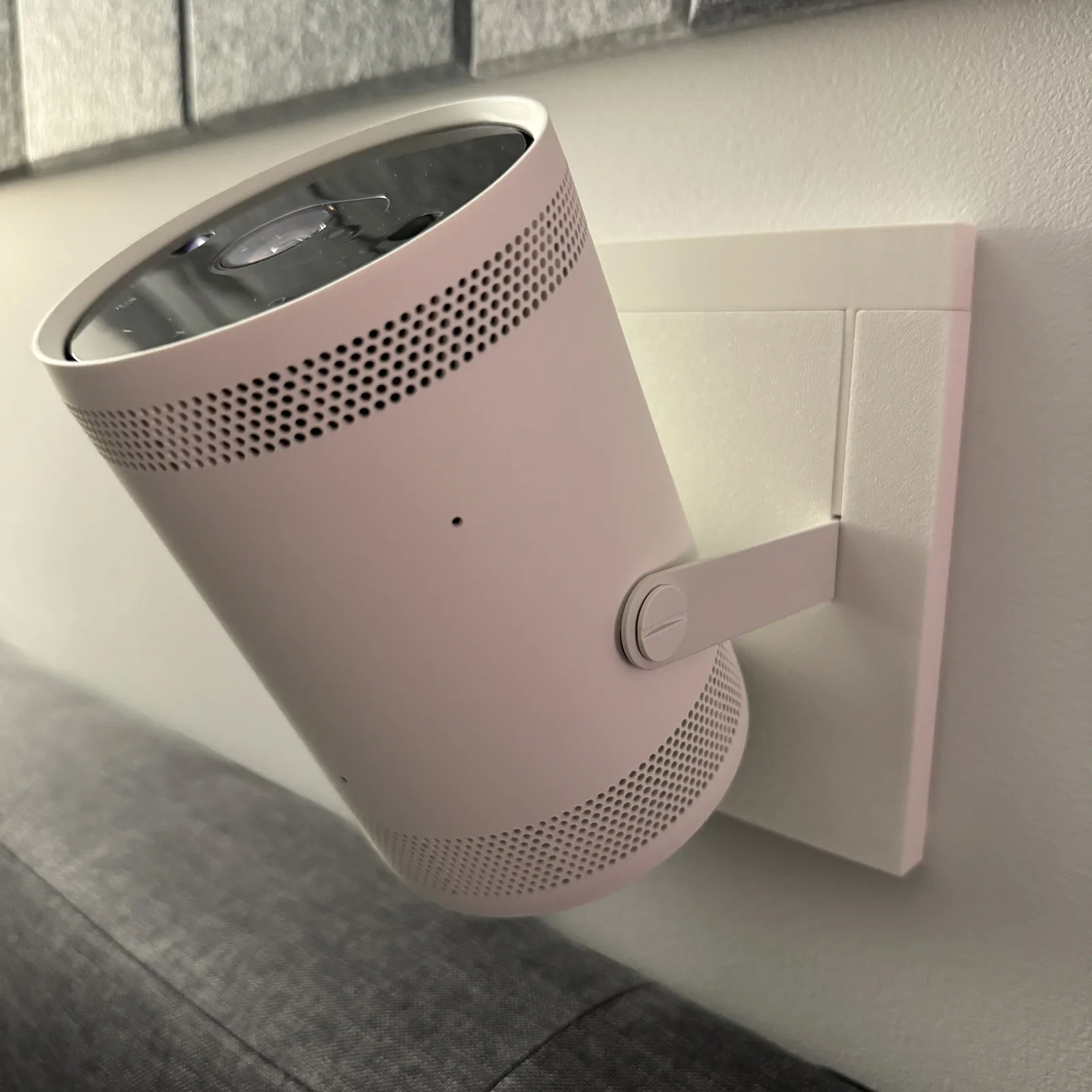

Một bộ mount gắn tường/trần cho máy chiếu Samsung Freestyle Gen 2. Mình chỉnh sửa thiết kế gốc của 74ck để làm dạng vuông và thêm một cái clip giúp khóa chặt, tránh bị trượt/di chuyển. Mình cũng thấy thiết kế gốc bị cong/vênh dần theo thời gian do trọng lượng máy chiếu, nên bản này được thiết kế để hạn chế tình trạng đó.

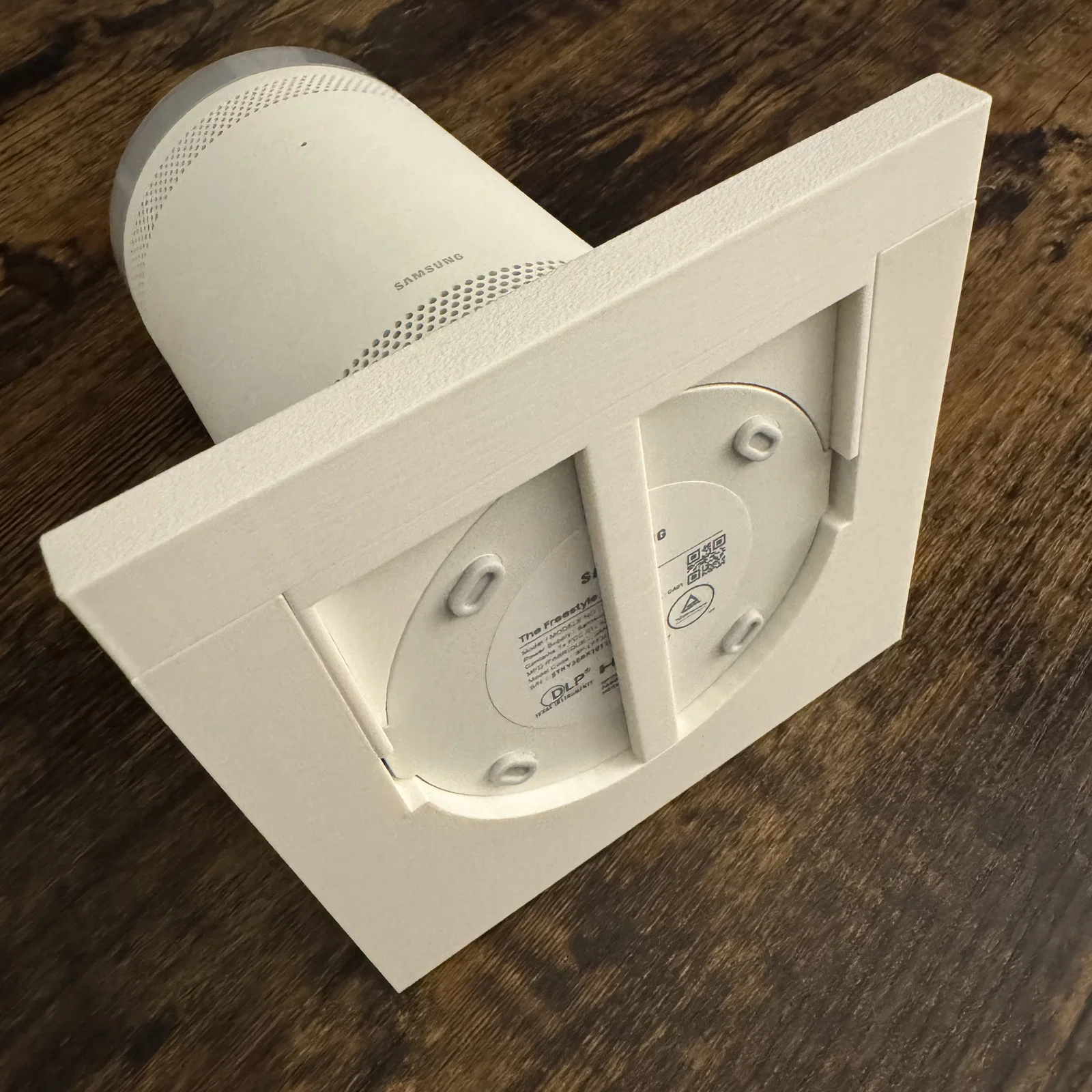

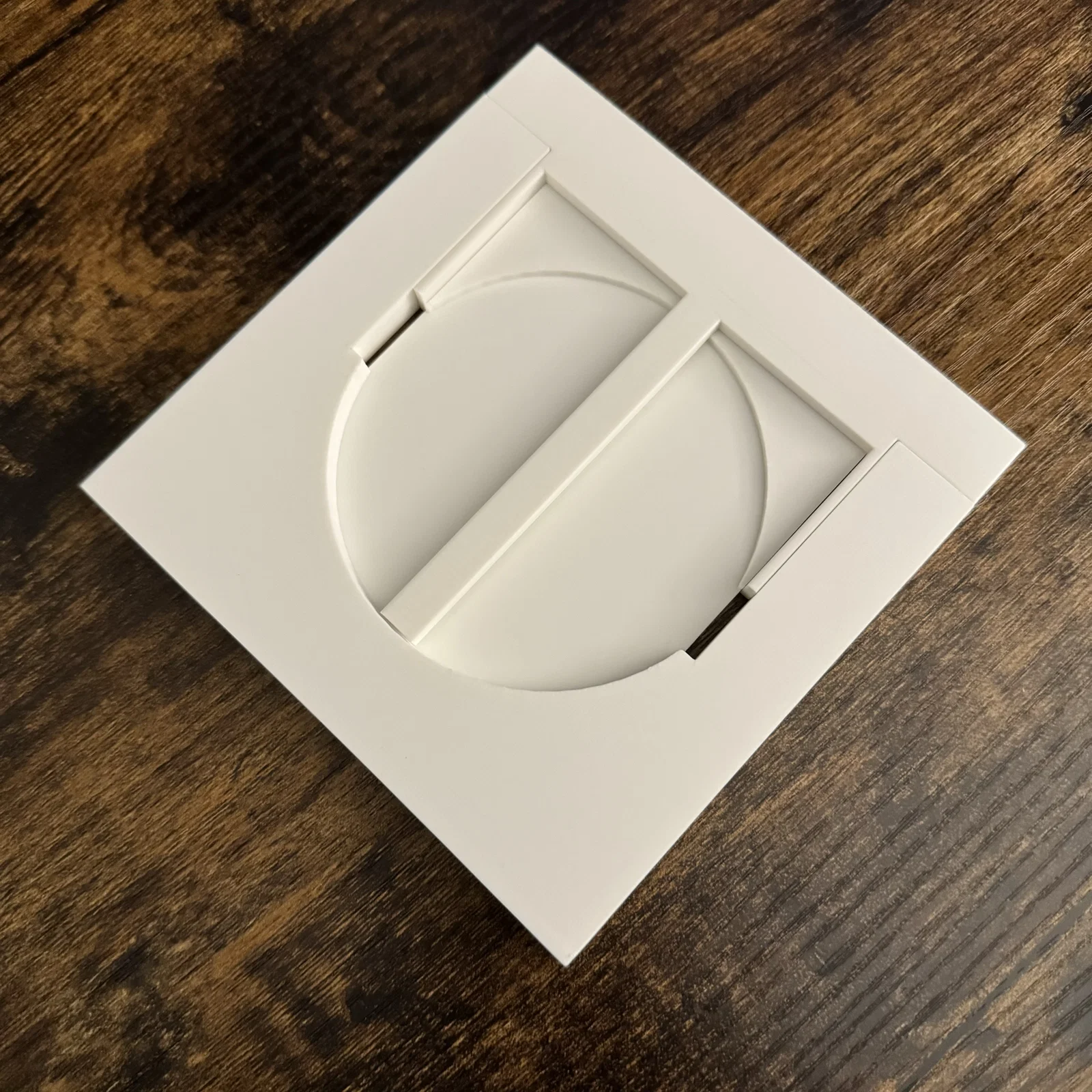

Nhớ canh hướng bracket sao cho clip nằm phía trên (xem hình). Clip là dạng friction fit, nên nếu lắp bị kẹt hoặc khó vào, bạn có thể chà nhám nhẹ phần cạnh của bracket. Clip sẽ giữ máy chiếu không bị xê dịch và lấp khe hở được nhắc tới ở đây. Muốn tháo máy chiếu thì chỉ cần tháo clip ra rồi trượt máy chiếu ra ngoài.

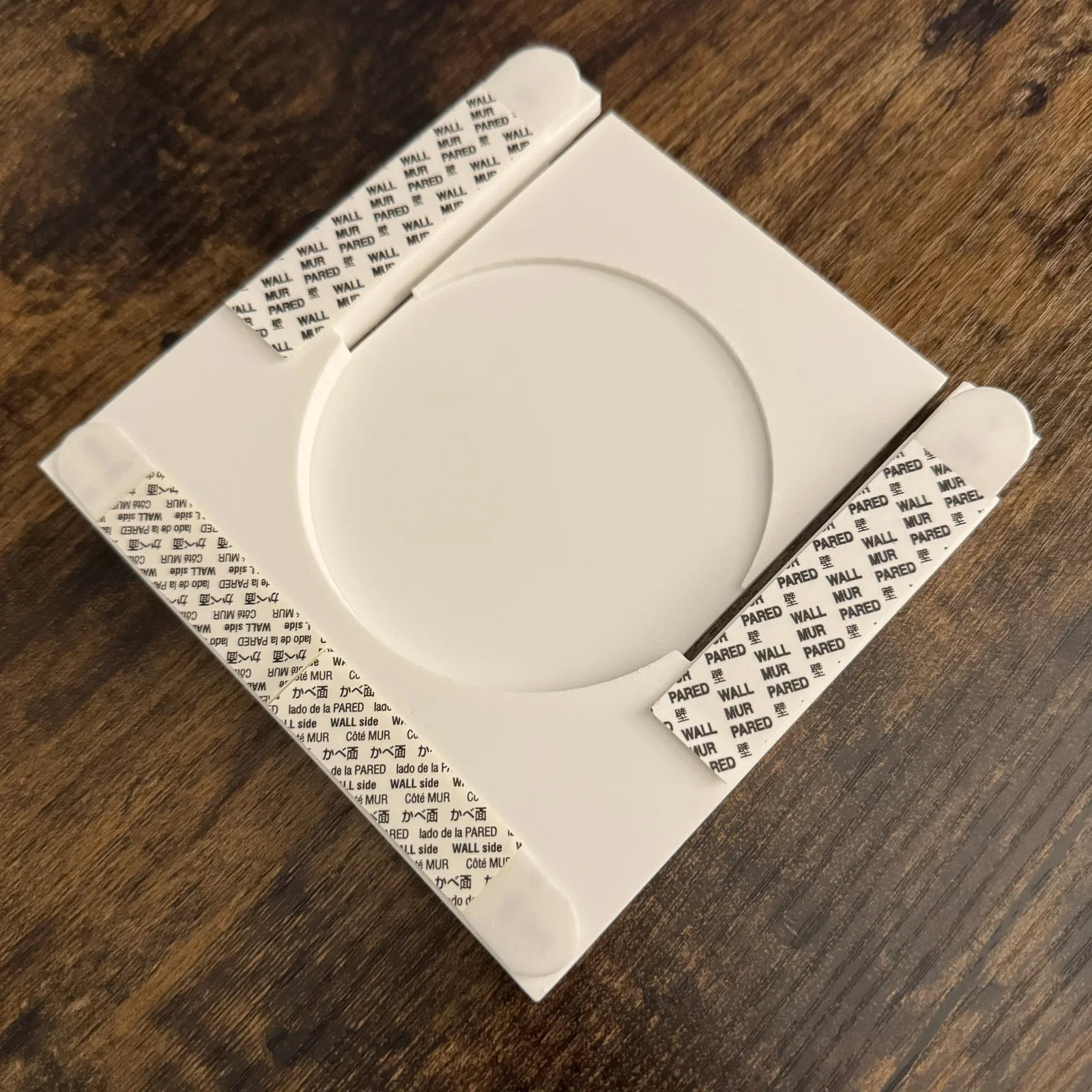

Mình gắn lên tường bằng 2 miếng command strips cỡ lớn & 2 miếng cỡ vừa (xem hình để biết vị trí dán). Theo thử nghiệm của mình, 2 miếng lớn là đủ để giữ trên tường, còn 2 miếng vừa mình dán thêm cho yên tâm.

Print Settings

  • PLA
  • 0.2mm
  • 6 walls
  • 25% infill

Mounting Bracket:

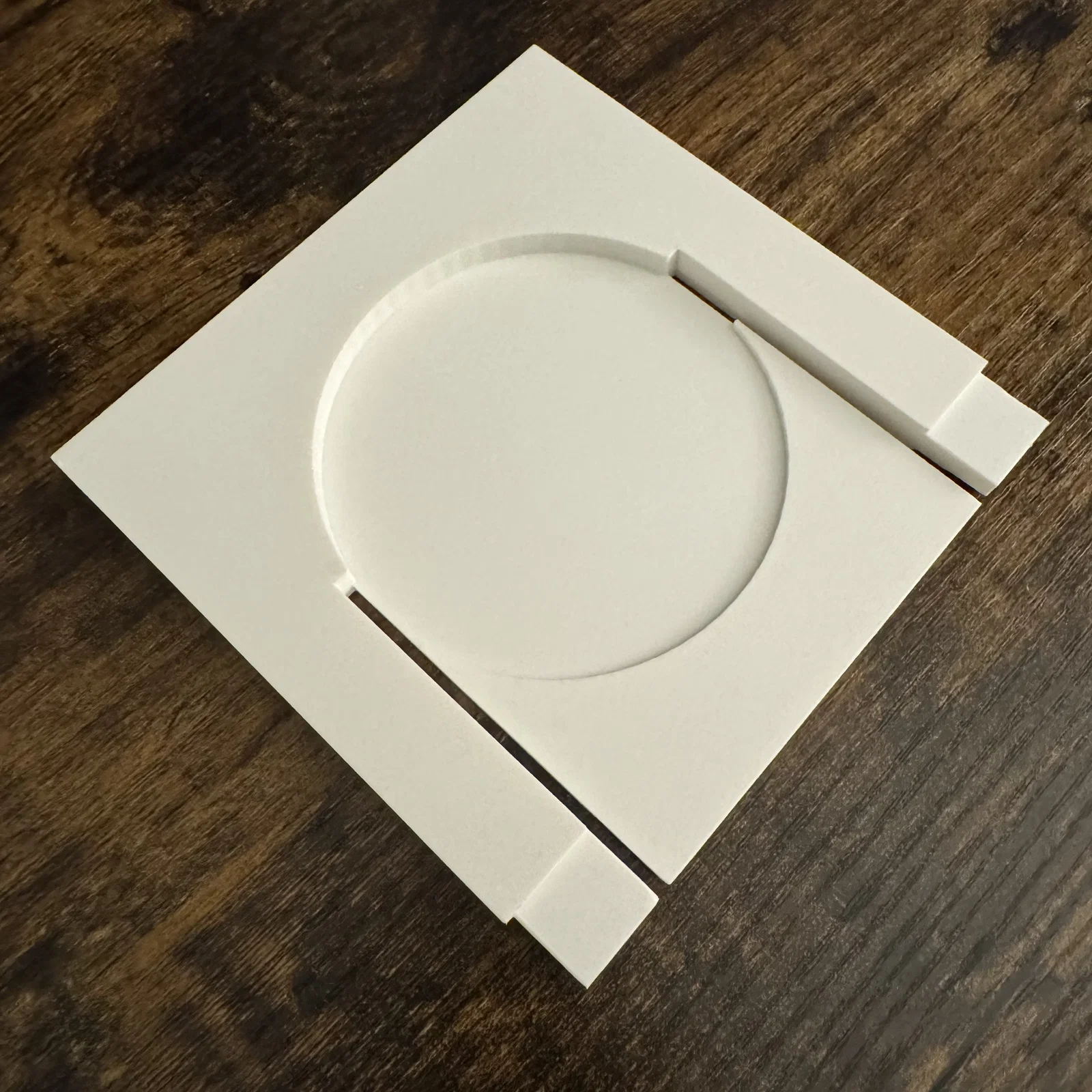

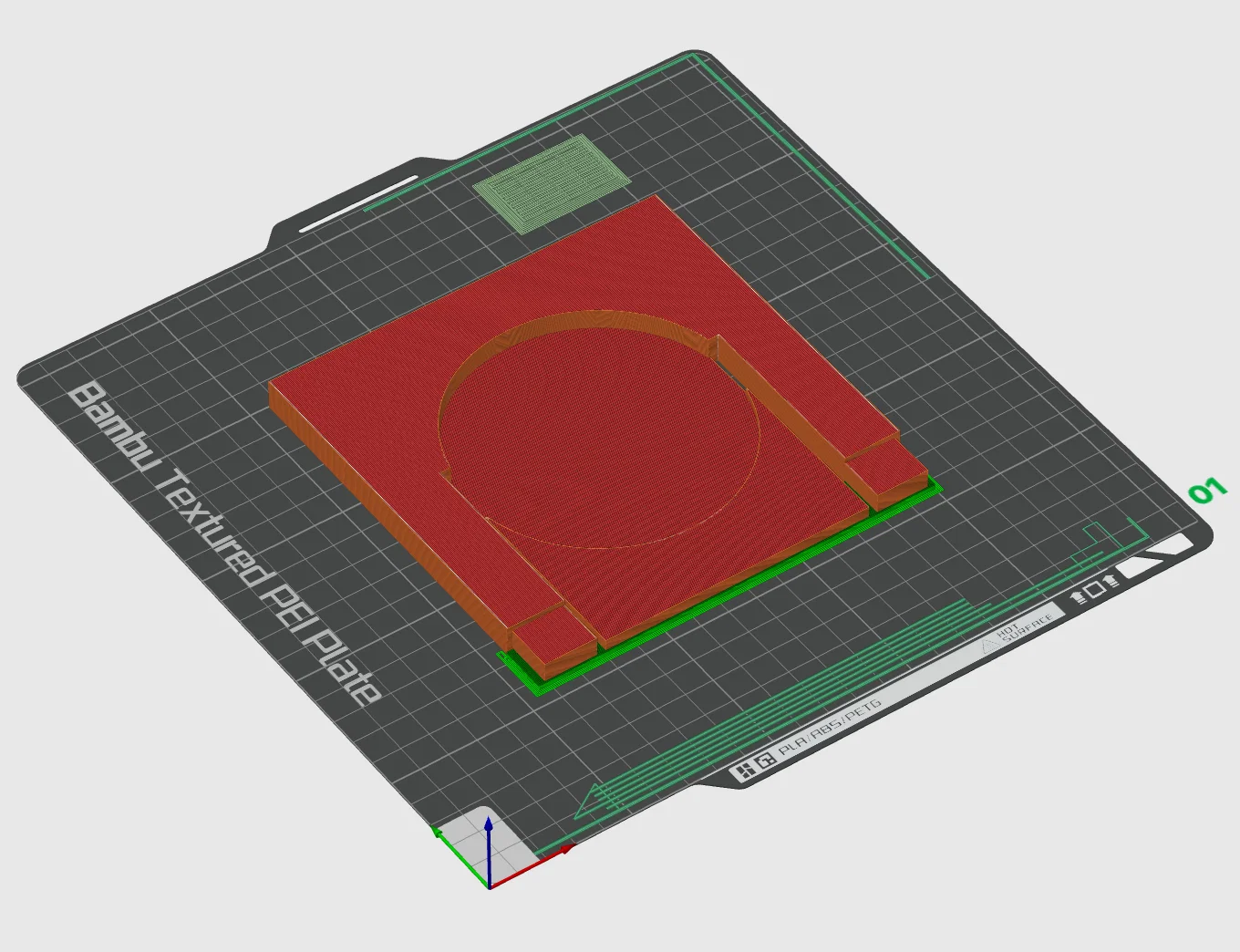

  • Đặt nằm phẳng trên mặt bàn in (phần lỗ cắt tròn hướng lên trên)
  • Bạn sẽ cần supports cho phần có khoét rãnh để gắn clip

Mounting Clip:

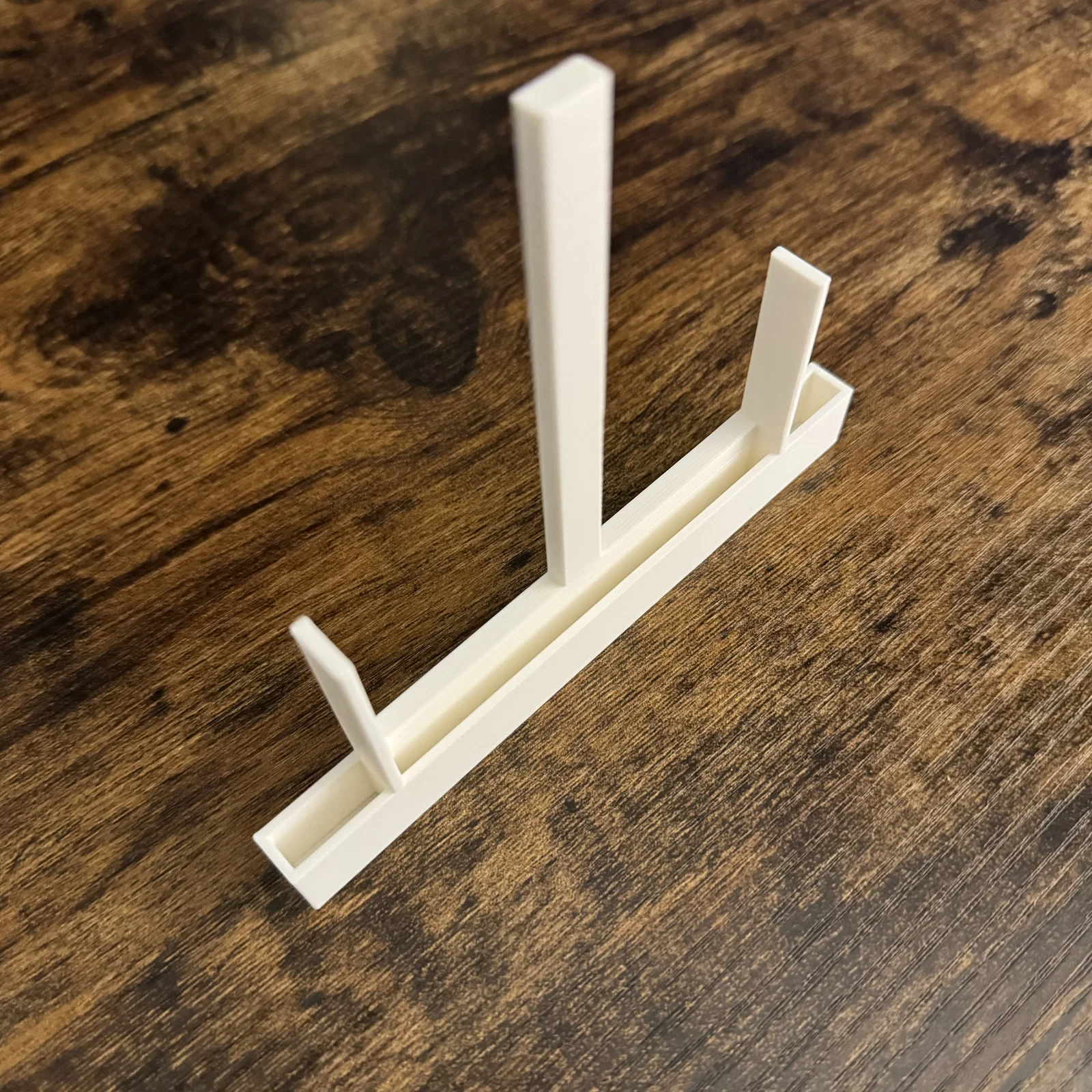

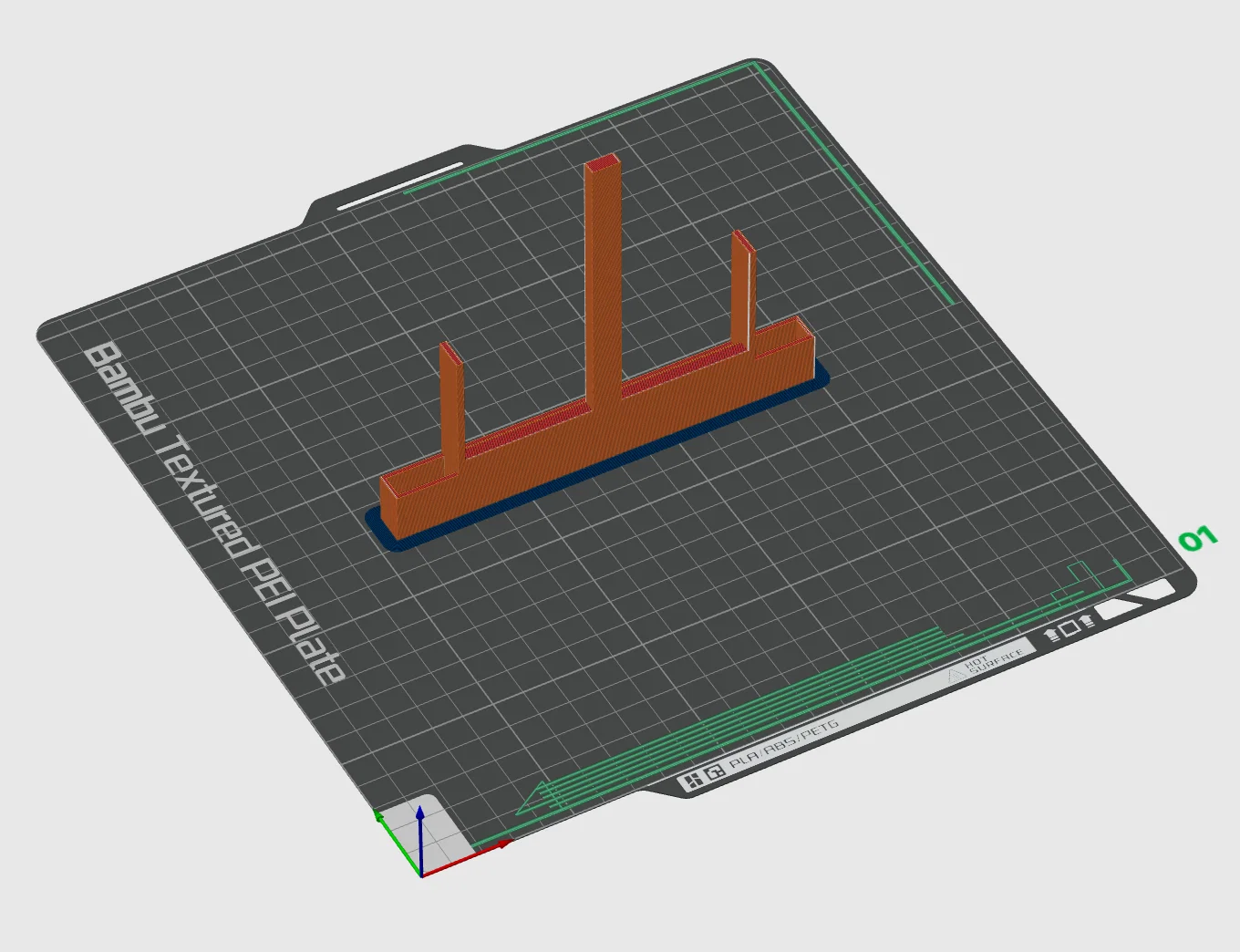

  • Canh mặt trên úp xuống mặt bàn in (phần “sticks” hướng lên trên) để khỏi cần supports
  • Dùng brim nếu cần

Quan trọng: Hướng in rất quan trọng vì sẽ đảm bảo bracket đủ chắc. In theo hướng khác có thể làm phần clip bị tách/gãy.
