Kẹp gọn dây cáp sạc Apple Macbook 67W (A2518)
Mẫu kẹp/khay gọn dây thiết kế vừa khít adapter sạc Apple 67W mã A2518 (Macbook M1/M2). Lòng trong 74×29 mm, bo góc R6, phù hợp cáp zin ~4 mm dài 2 m; khuyến nghị bật “external perimeters first” khi in.
Mô tả
Thực ra mẫu này mình thiết kế từ đầu, nhưng vì lấy cảm hứng khá nhiều từ mẫu của @seanbeaton_354300 nên mình quyết định đánh dấu nó là remix.

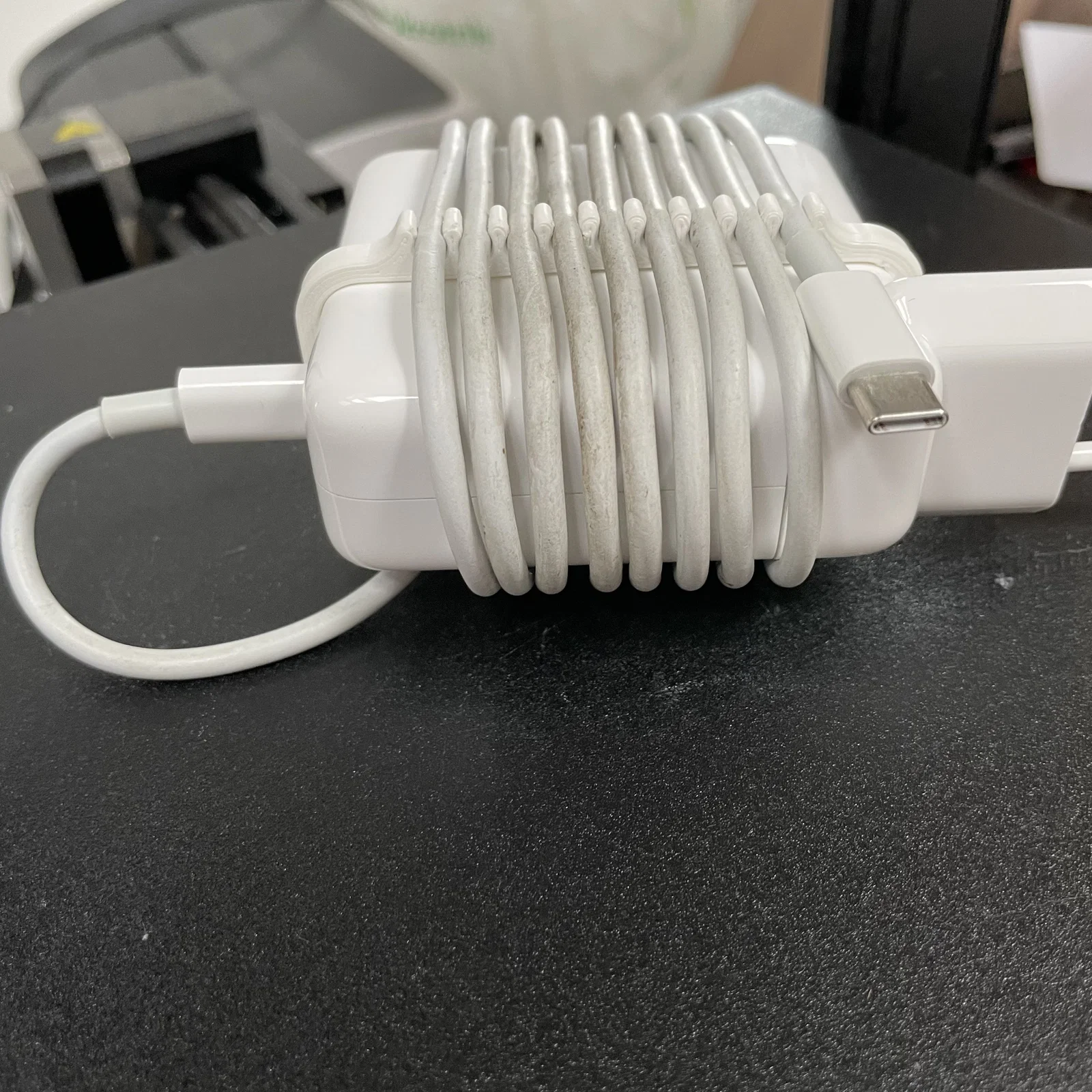

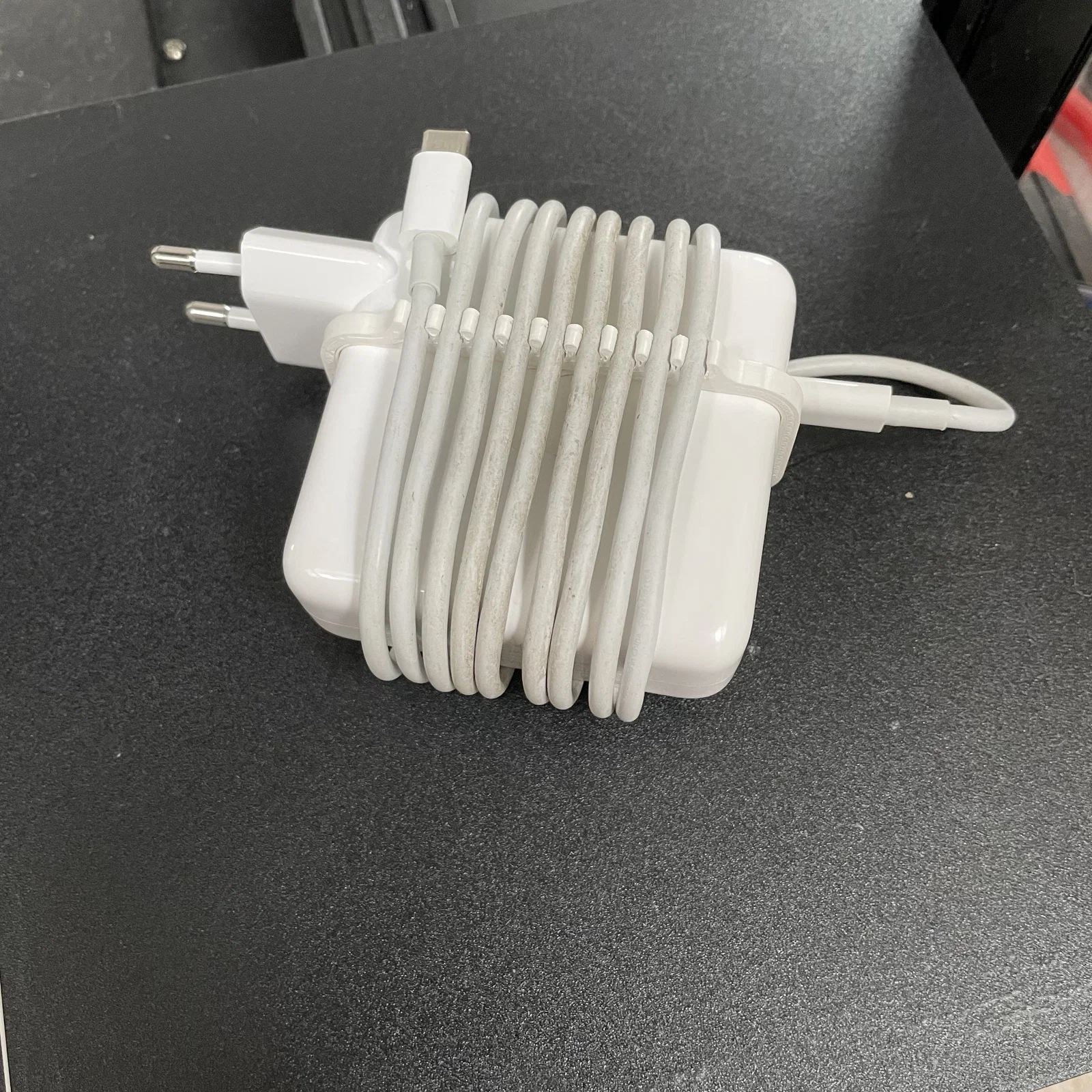

Mẫu được làm để vừa với cục sạc A2518 67W đi kèm Macbook M1 và M2.

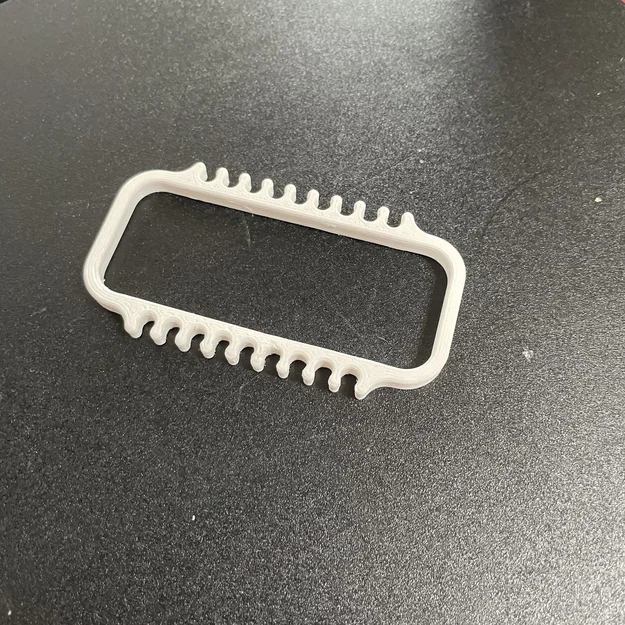

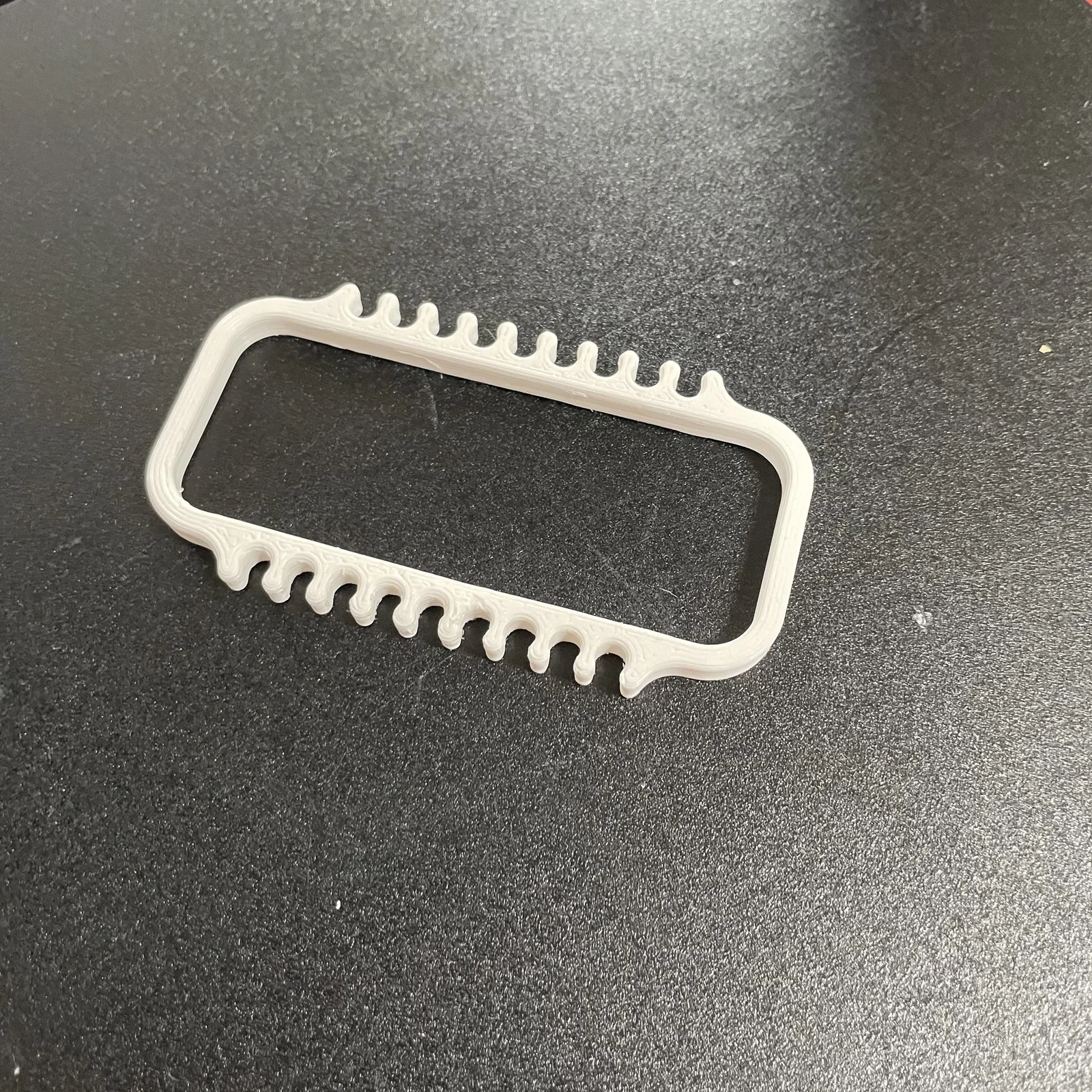

Kích thước lòng trong là 74 mm x 29 mm, bo góc bán kính 6 mm nên sẽ ôm khá khít. Mình có thêm fillet ở các cạnh chỗ các “răng” (teeth) tiếp giáp với khung để nhìn gọn và mượt hơn. Nó cũng vừa với sợi cáp zin đi kèm sạc, đường kính khoảng 4 mm và dài 2 m.
Mình khuyên nên in với tuỳ chọn external perimeters first để tránh các vấn đề ở lớp đầu tiên.
Link dự án Onshape: https://cad.onshape.com/documents/065ecee5e7a239b704b05fcd/w/c570b75df754637536fa7df5/e/ebb724277bdee365990175f8
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
