Adapter quạt 25mm lên 30mm cho Nozzle/Hotend Qidi X-Smart 3

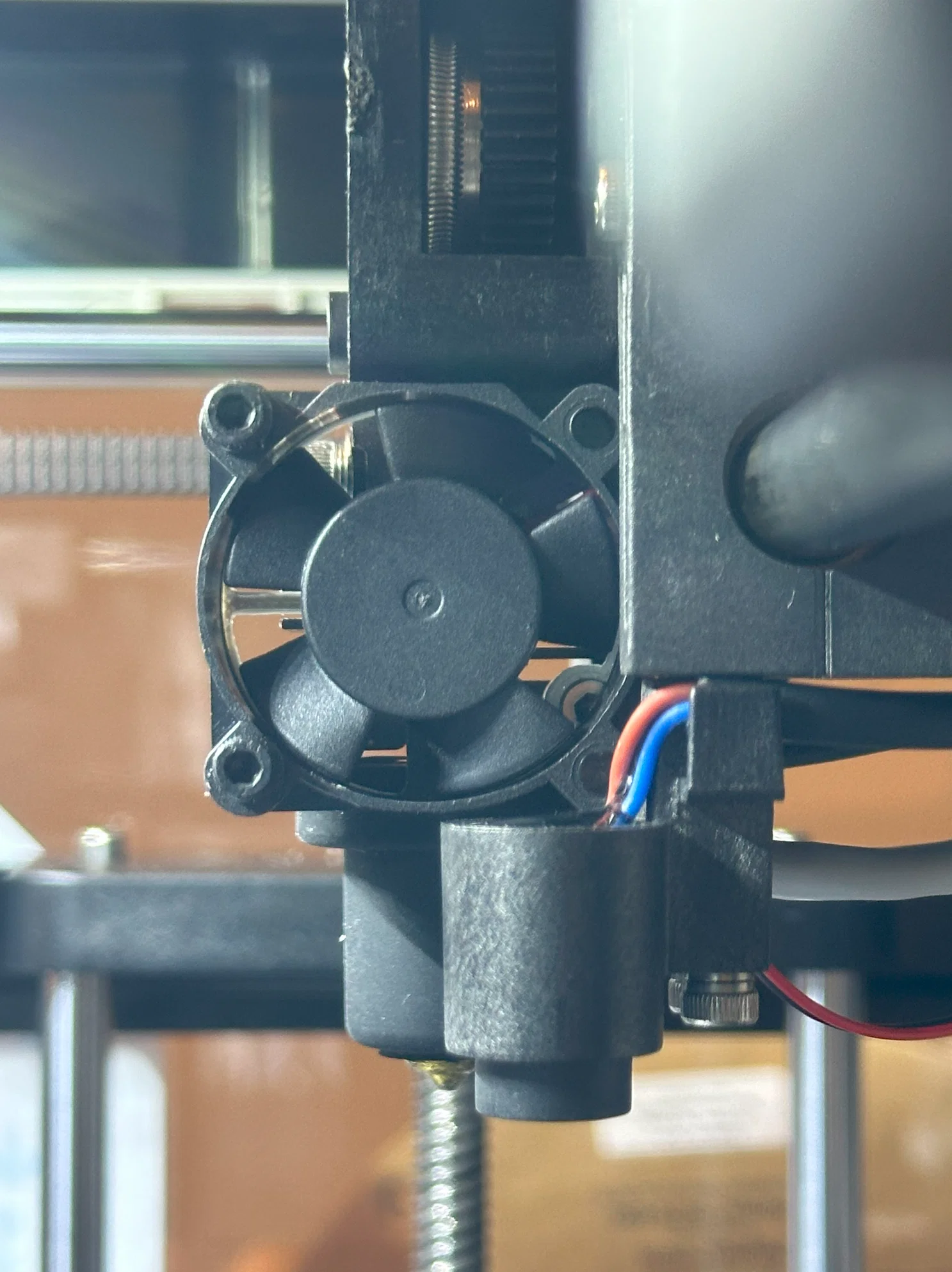

Mình làm cái adapter này để có thể thay cái quạt nozzle/hotend 25mm zin (ồn kinh khủng) trên Qidi X-Smart 3 bằng bất kỳ quạt 3010 24V nào — êm hơn nhiều và cảm giác hoạt động cũng hiệu quả hơn hẳn. Mình không muốn dùng lại quạt 2510 vì chắc chắn vẫn sẽ ồn hơn quạt 3010, và mình để ý là thực ra chỉ vừa đủ chỗ để “nhét” một quạt 3010 vào đúng vị trí đó.

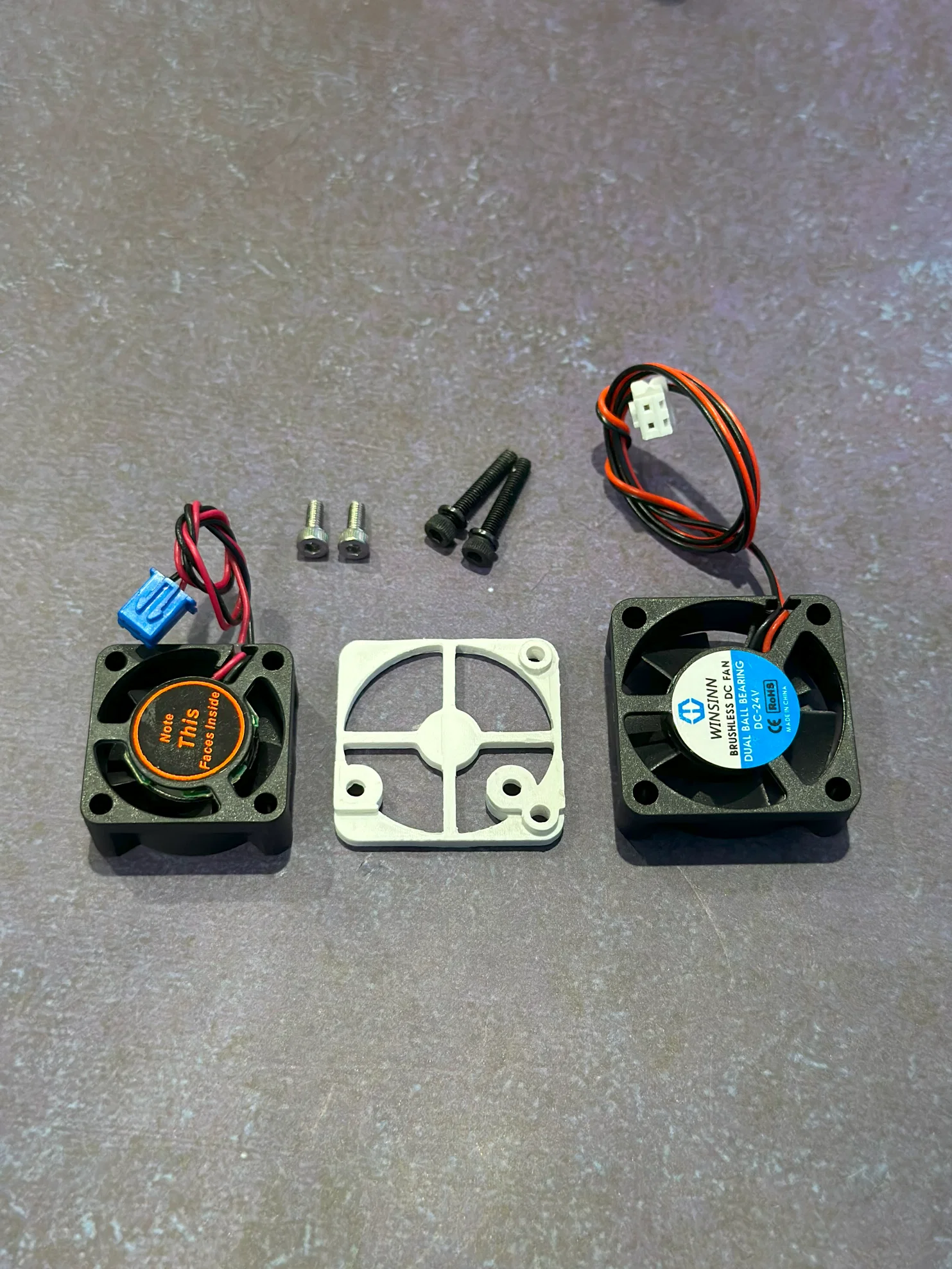

Bạn sẽ cần thêm vài con ốc để làm được việc này, có thể “mượn tạm” ốc từ nắp che printhead phía sau. Có 4 con ốc giữ cái nắp lưng phía sau, lấy 2 con. Mình để lại 2 con còn lại theo kiểu đối chéo (diagonal). Bạn vẫn cần 2 con ốc quạt hotend zin.

CAUTION!

Lưu ý là việc thay quạt hotend mặc định có thể khiến bạn bị mất bảo hành với Qidi.

Cũng lưu ý thêm: dùng quạt 3010 sẽ rất sít với nắp che printhead phía trước, và có khả năng sẽ không vừa hoàn hảo với máy của bạn. Mỗi cái printhead cover có sai số dung sai khác nhau; nếu bạn thấy bộ của mình quá chặt và rất khó lắp lại nắp trước, thì đừng làm tiếp để tránh làm hư nắp che printhead phía trước.

Guide:

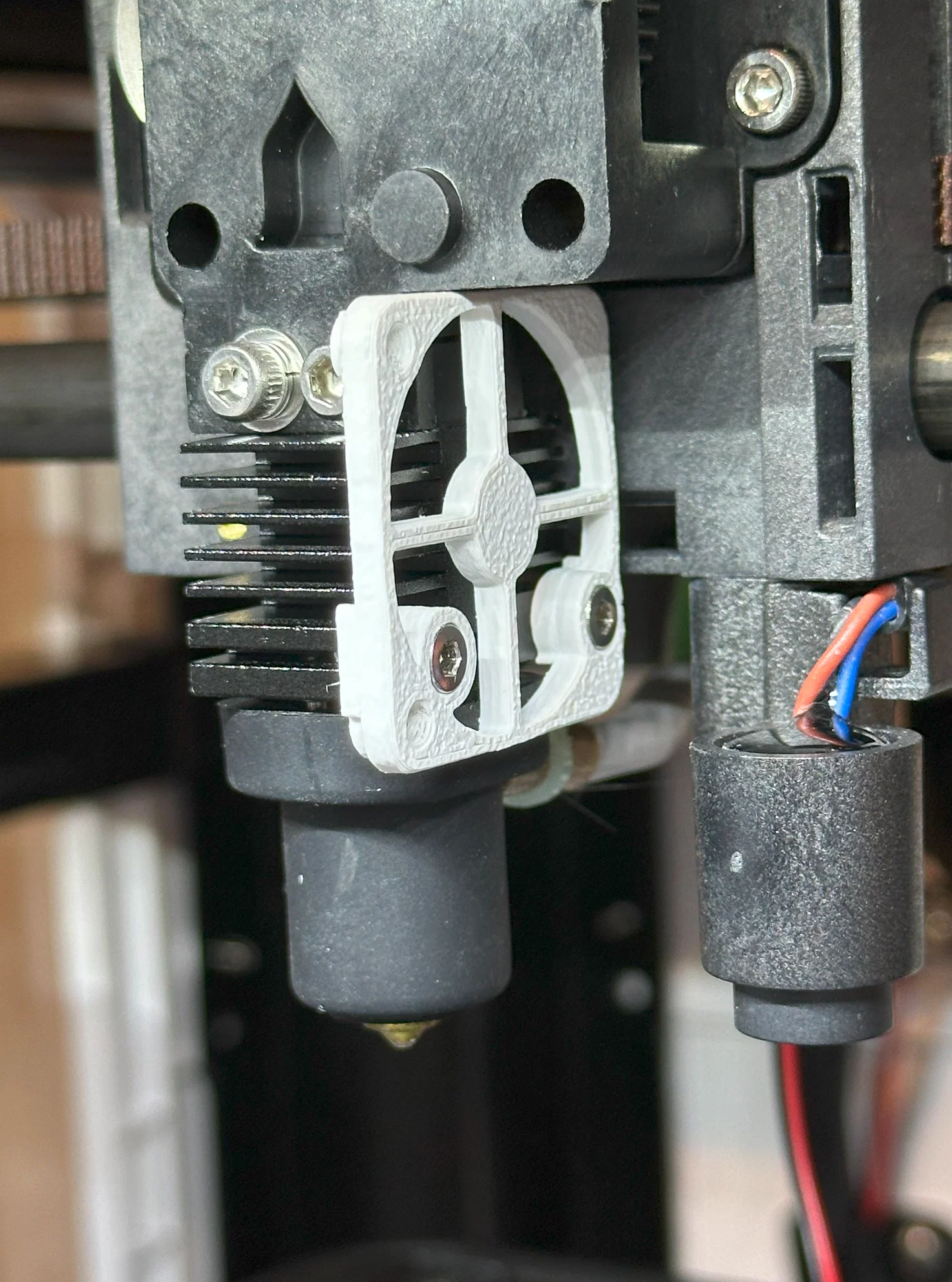

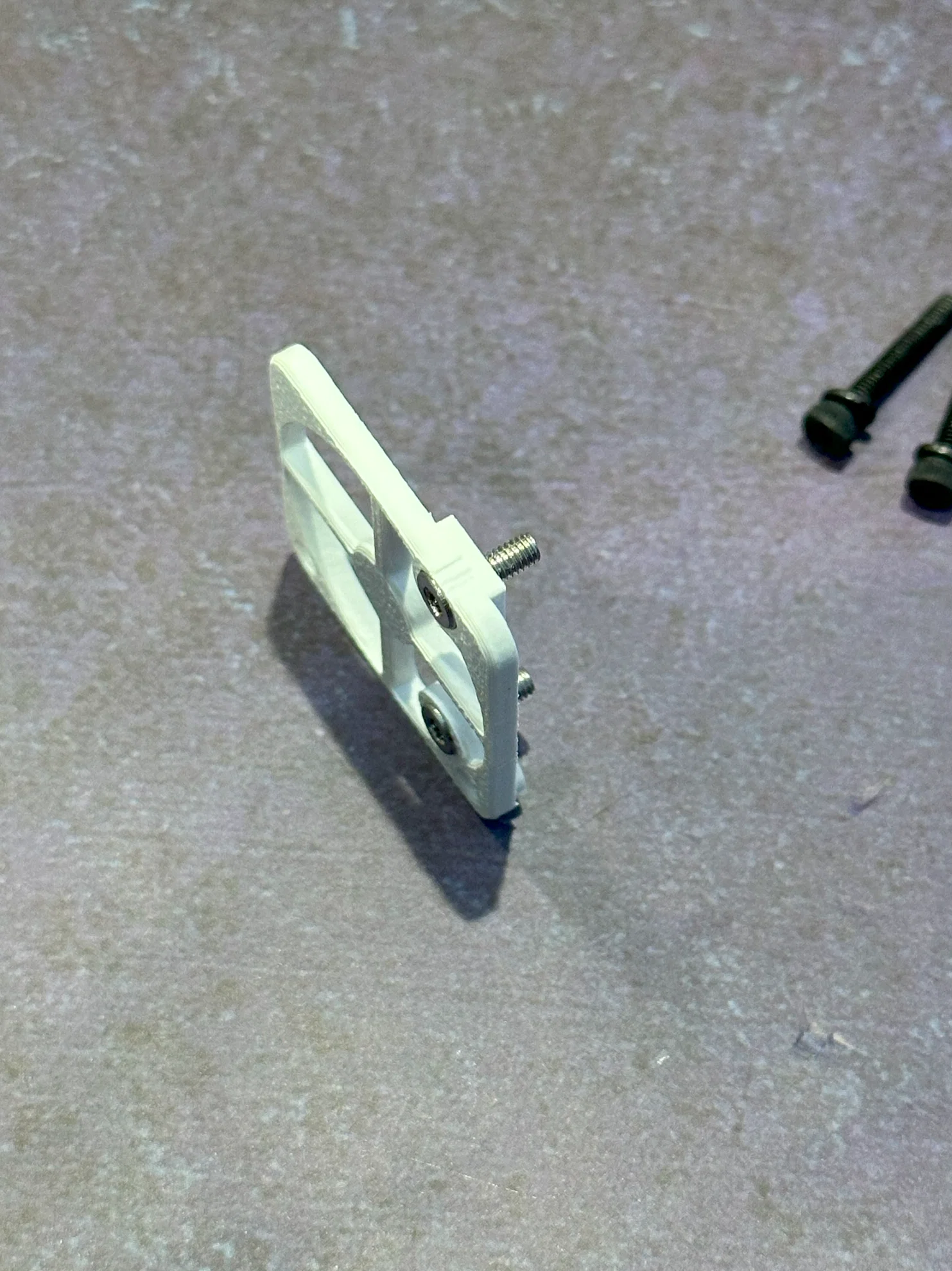

Dùng 2 con ốc của nắp che printhead phía sau để bắt adapter vào các lá tản nhiệt (fins) của hotend, đúng vào các lỗ ốc đang có sẵn vốn dùng để giữ quạt 2510. Vặn ốc xuyên hết cỡ cho tới khi đầu ốc nằm phẳng (flush) với bề mặt adapter. Nếu không flush, đầu ốc có thể ảnh hưởng tới hoạt động của quạt sau khi lắp. Nếu thấy bị kẹt/kháng lực, tháo ra rồi thử lại. Bạn cũng có thể vặn nhẹ nhàng để ốc “cạo” bớt một ít vật liệu của chi tiết in. Nếu vặn cực kỳ nặng, đừng làm tiếp và kiểm tra lại chi tiết in. Đảm bảo ốc vào đúng và vừa khít.

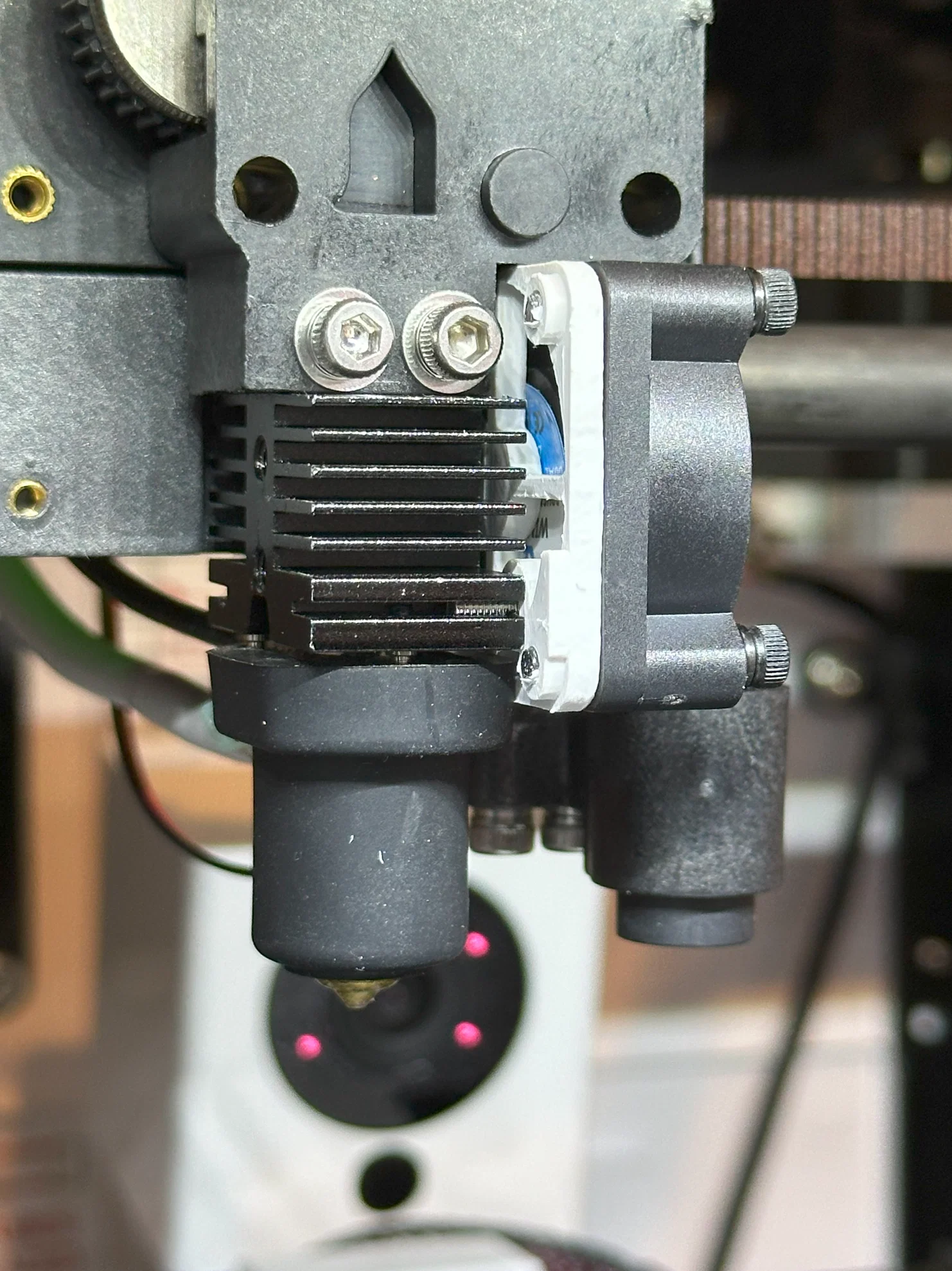

Sau khi cố định adapter lên fins, luồn (shimmy) quạt 3010 vào khoảng trống sẵn có và canh cho 2 lỗ ốc trên adapter trùng với 2 lỗ trên quạt. Lưu ý: nhớ để dây quạt tránh xa bề mặt vách trong của printhead, nếu không bạn sẽ không đẩy quạt vào hết khe được để canh lỗ.

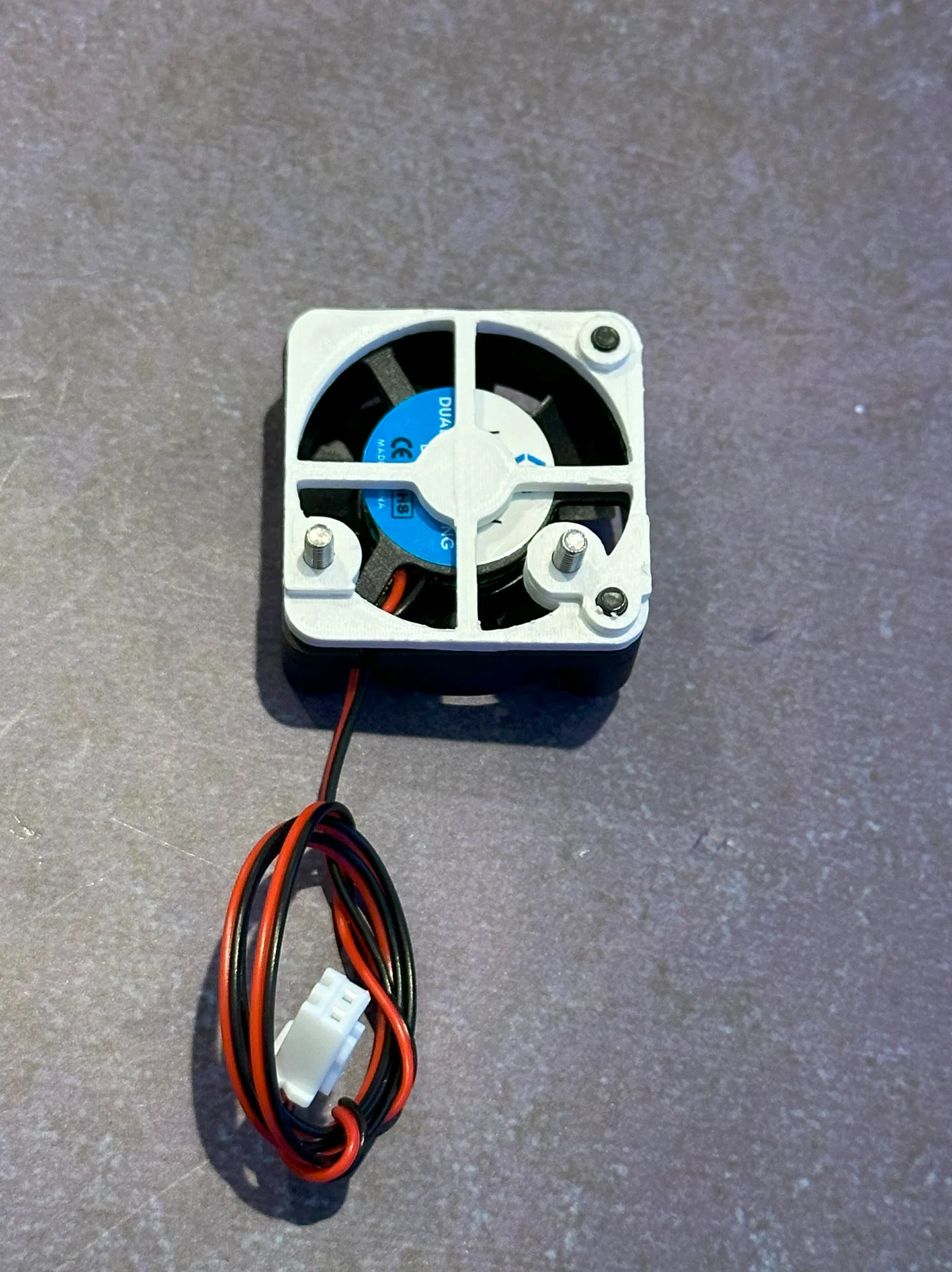

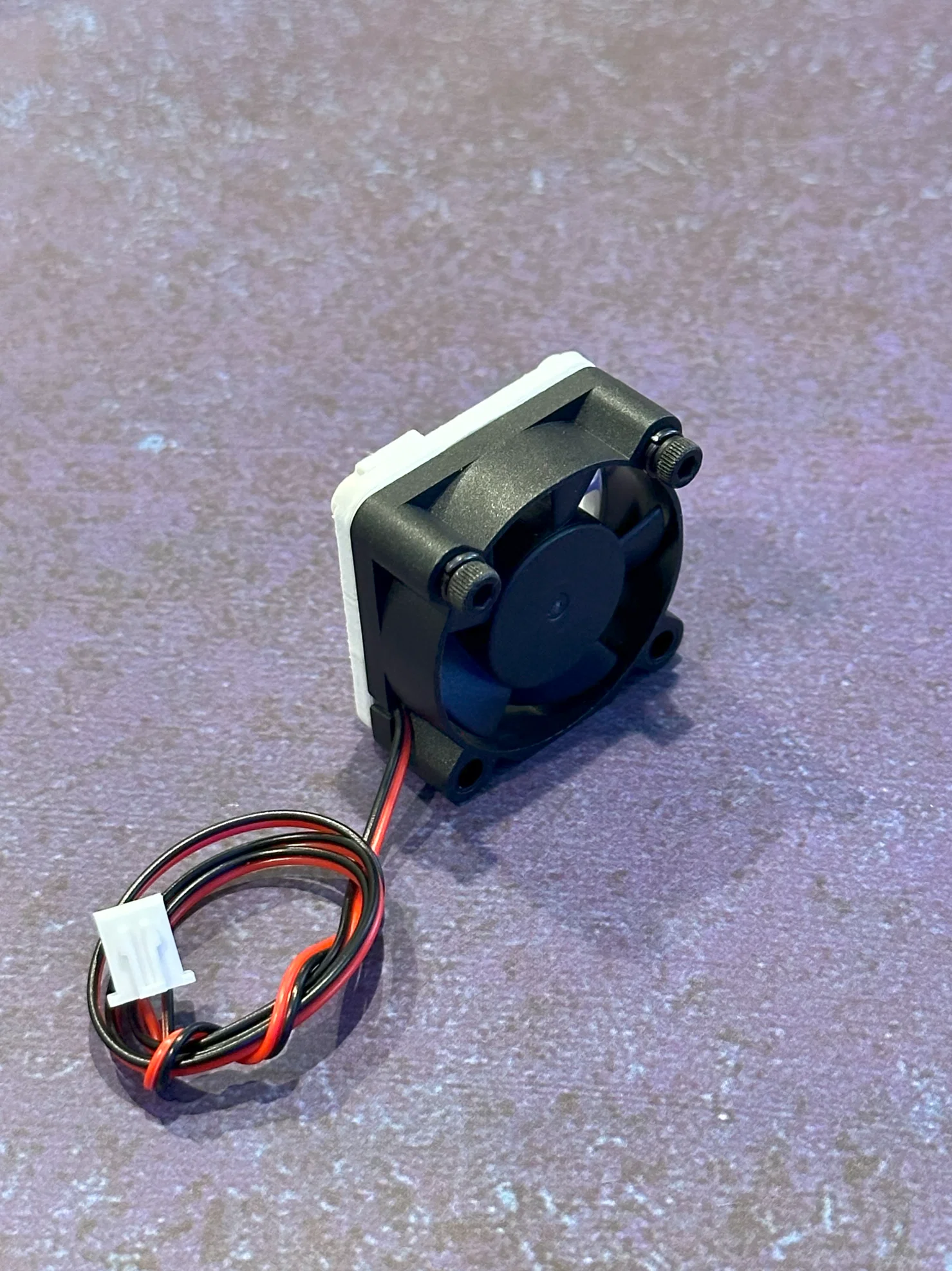

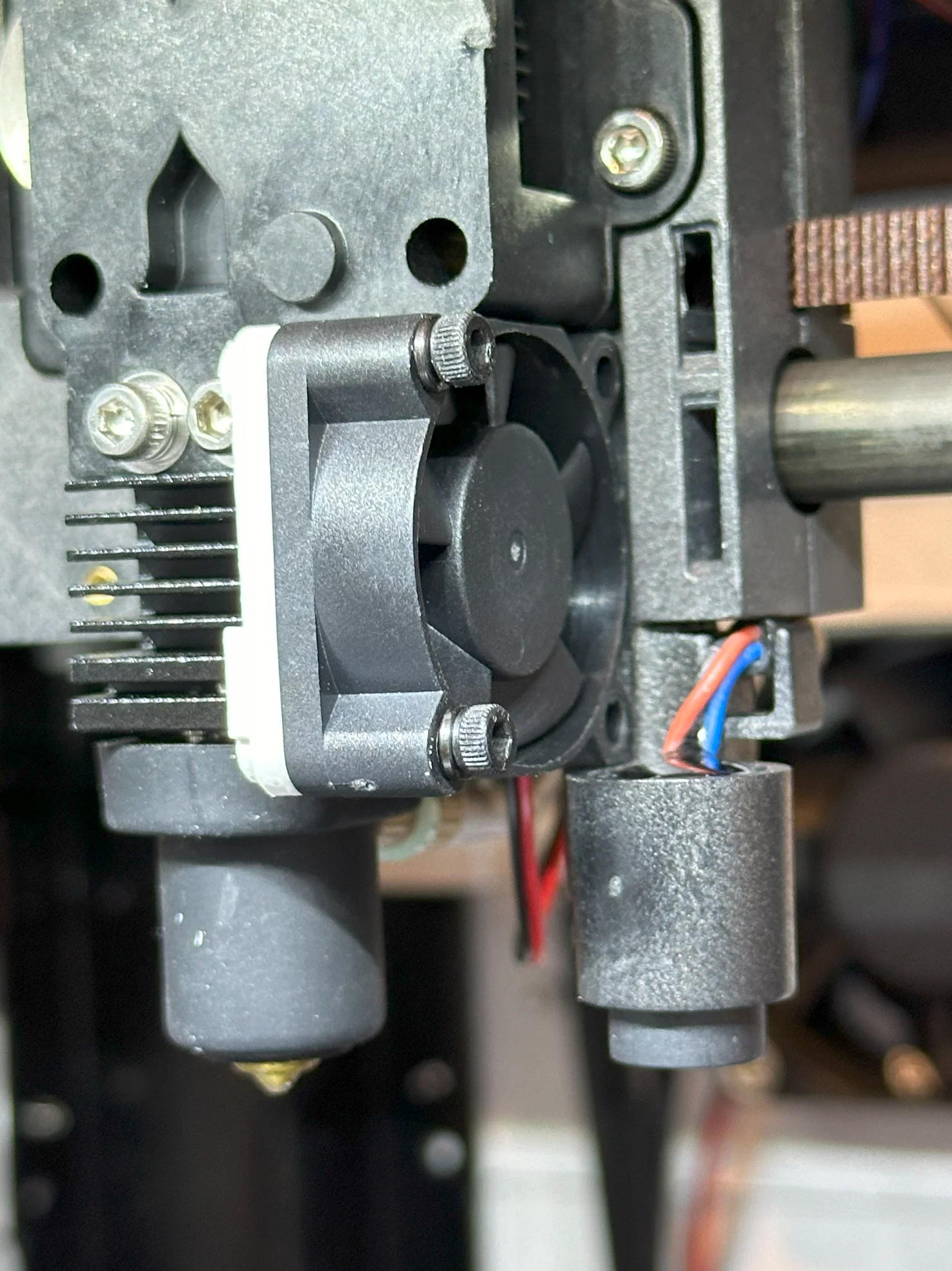

Khi đã canh lỗ xong, dùng lại 2 con ốc đen của quạt (fan screws) để bắt quạt vào adapter. Mình thiết kế lỗ trên adapter nhỏ và chặt hơn để bạn có thể tự taro ren bằng chính ốc zin và siết quạt mà không cần ê-cu. Tuy nhiên, nhớ đừng siết quá tay. Bạn có thể làm trờn lỗ khiến ốc quay trơn không bám, hoặc tệ hơn là bẻ gãy adapter làm đôi.

Sau khi bắt quạt xong, cắm quạt mới vào control board trên printhead. Nhớ đi dây gọn và an toàn để dây không bị chùng chạm xuống bed, hoặc tệ hơn là chạm vào hotend.

Print Notes:

Khuyến nghị in adapter này bằng filament chịu nhiệt như PETG hoặc ABS/ASA vì nó sẽ tiếp xúc trực tiếp với các lá tản nhiệt của hotend. Dù về mặt kỹ thuật thì nó được quạt làm mát chủ động (quạt tự bật khi nhiệt hotend vượt 50C), nên bạn cũng có thể dùng PLA, nhưng tốt nhất vẫn nên an toàn hơn và chọn vật liệu chịu nhiệt tốt hơn.

In kiểu nào cũng được, mình in với infill mặc định 15%. Bạn muốn thì tăng lên 100% infill cũng ok. In mặt phẳng úp xuống bed, không cần support.
