Voron ERCF Top Mount 2020 & 2040
Bộ bracket top mount cho Voron ERCF v2, hỗ trợ nhôm định hình 2020 & 2040 cho Voron 2.4 350mm. Có offset 20mm bên phải, dùng được với top panel 3mm, kèm BOM và gợi ý PTFE passthrough.
Mô tả

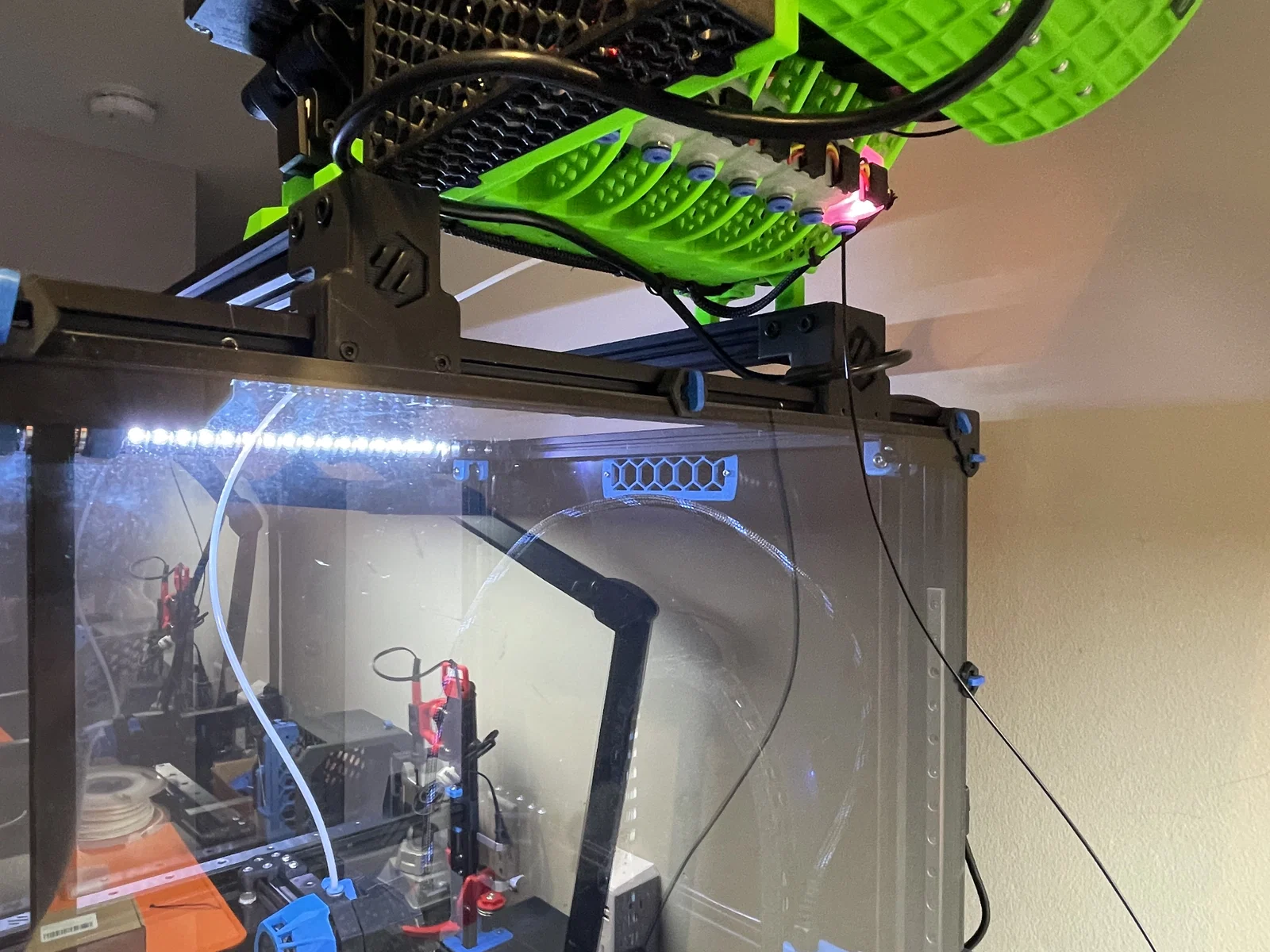

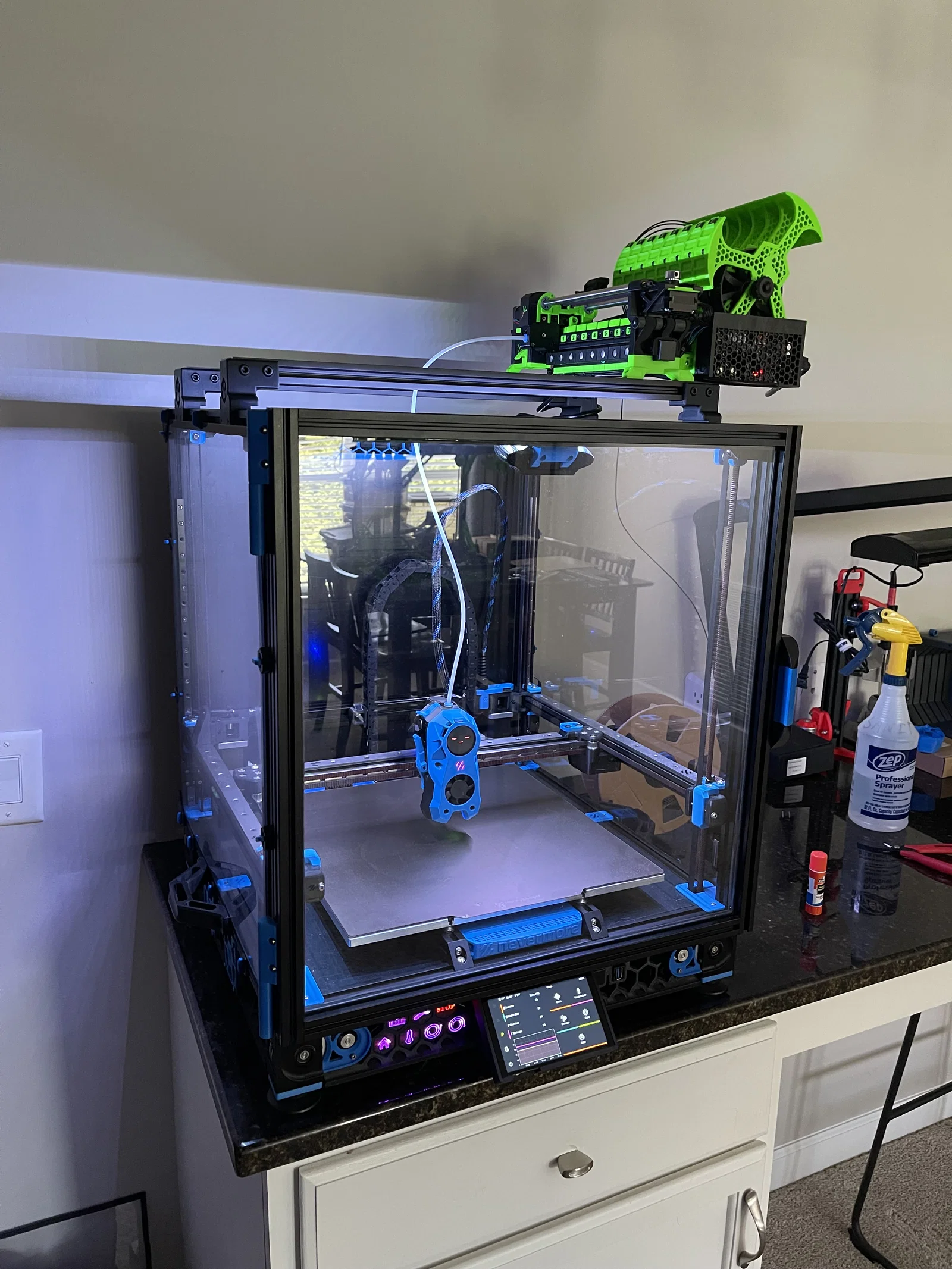

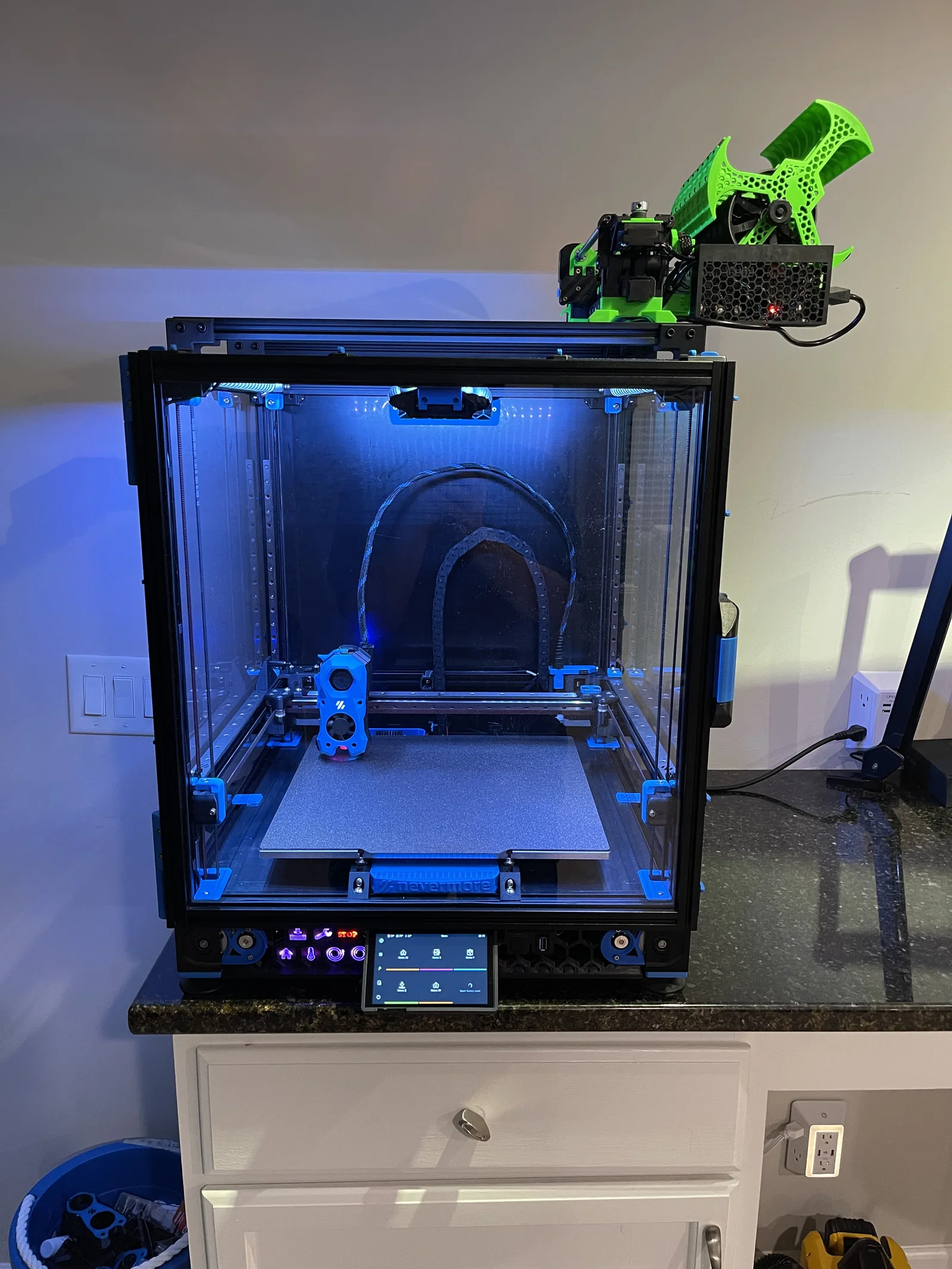

Mình tìm hoài mà không thấy pát/bracket cho nhôm định hình 2040 để gắn trên nóc con Voron 2.4 350mm của mình. ERCF v2 có phần chân bên phải của cụm bị lệch (offset) 20mm. Mình cũng làm thêm phiên bản cho nhôm định hình 2020 để đồng bộ. Hai bên có logo Voron.
Mấy cái bracket này dùng được khi bạn đã lắp tấm top panel 3mm.
Với anh em dùng ERCF v2, chiều dài ống PTFE từ ERCF tới đầu ECAS trên printhead tầm khoảng 650mm, hoặc khoảng 700mm nếu bạn lắp panel (áp dụng cho Voron 2.4 350mm).
BOM (mỗi bracket)
- M5 T-Nut (x5)
- M5x8mm BHCS (x5)
- M3 T-nut (x2)
- M3x8mm BHCS (x2)

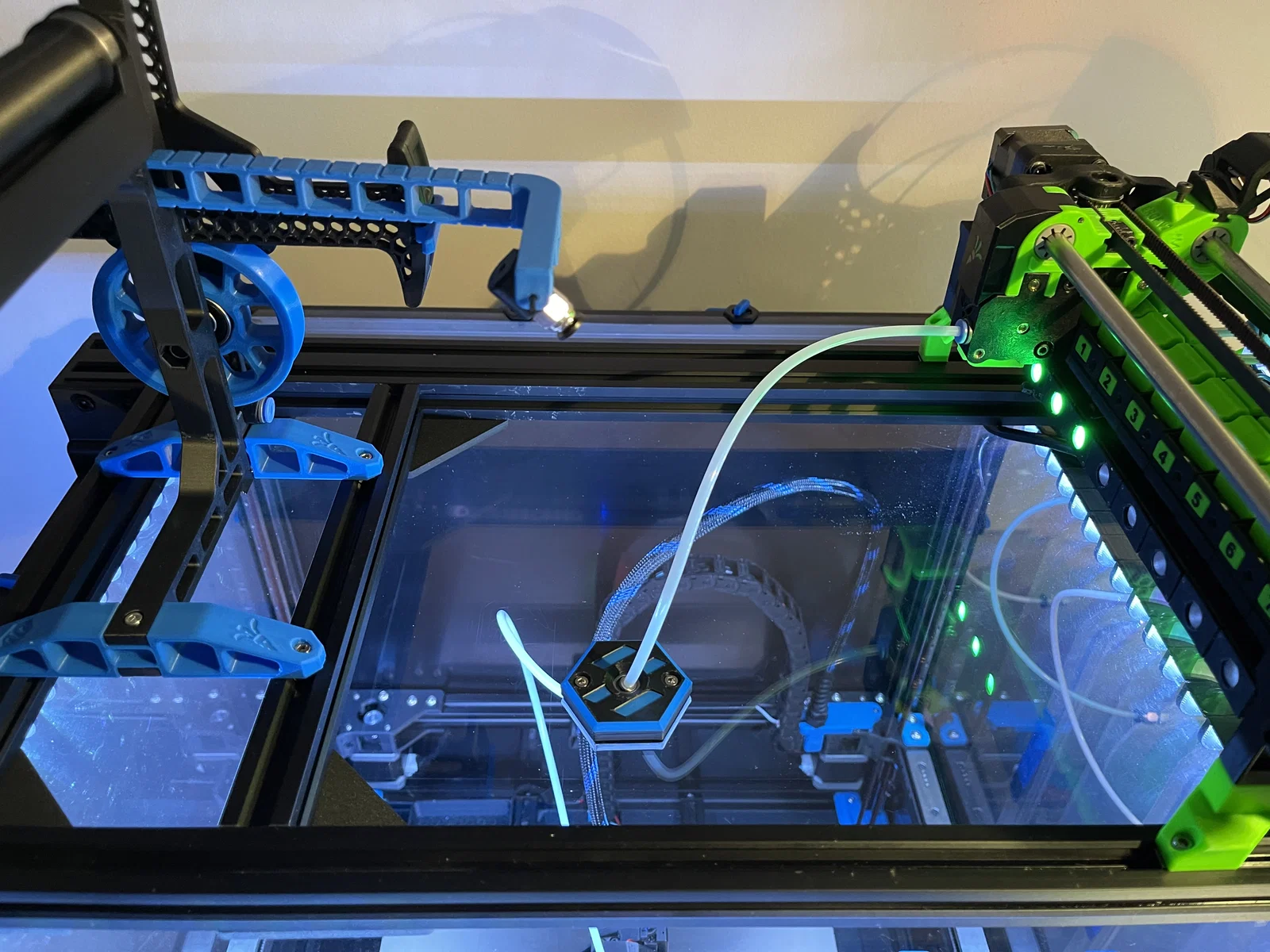

Nếu bạn muốn kiểu PTFE passthrough giống như trong hình, tham khảo mẫu passthrough của Mark Norris (rất xịn), dùng GE4C spherical bearing.
