Cải tiến ray tuyến tính Prusa Bear với trục x ray đơn

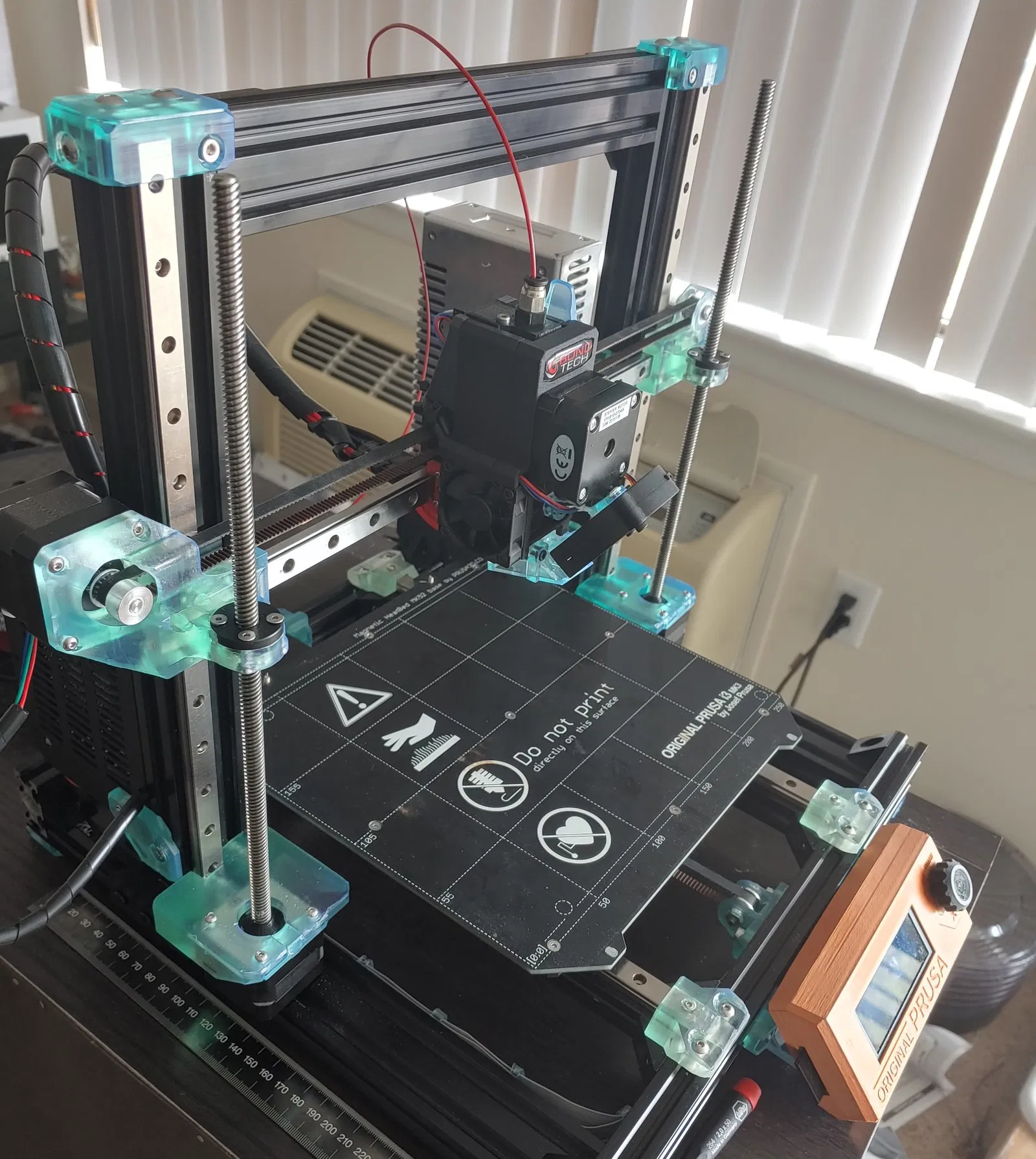

Vậy, đây là phiên bản của tôi về một Linear Rail Prusa Bear. Cảm ơn Grégoire Saunier vì công việc tuyệt vời của anh ấy trên Prusa Bear, vì điều này đã cung cấp cho tôi một điểm khởi đầu tuyệt vời. Điều này sẽ tiếp tục được bổ sung với các chi tiết, nhưng sự quan tâm đang có ở đó cho những người muốn điều này ngay bây giờ, vì vậy đây là những điều cơ bản. Hoạt động với firmware gốc, thể tích xây dựng giống như hàng tồn kho

Phần cứng cần thiết: 350mm MGN12 đường ray tuyến tính với MGN12H Carriage - SỐ LƯỢNG: 3 350mm MGN12 đường ray tuyến tính với 2x MGN12C Carriage - SỐ LƯỢNG: 1 400mm MGN12 đường ray tuyến tính với MGN12H Carriage - SỐ LƯỢNG: 1

Dây GT 6mm dài 817mm cho trục x, 637mm cho trục y tuy nhiên tôi sẽ lấy thêm và điều chỉnh khi cần. Nhiều bộ phận trong xe đẩy x sử dụng các chèn nhiệt M3 có ren, tôi thực sự thích những cái này hơn là những cái rẻ tiền

Tôi rất khuyên bạn nên sử dụng dây Gates chính hãng với idler/pulleys của Gates, vì chúng rộng hơn một chút so với những cái thông thường và đó là điều tôi đã thiết kế các bộ phận này với ý tưởng đó. Tôi cũng rất khuyên bạn rằng khi bạn cắt dây của mình theo kích thước, bạn nên sử dụng keo siêu dính để gắn dây vào các kẹp giữ dây để cố định chúng, nếu không bạn có nguy cơ dây sẽ trượt ra ngoài. Tôi sẽ từ từ thêm vào điều này, bao gồm thông tin chi tiết hơn về phần cứng cần thiết cho kích thước bu lông, v. v. Có thể thậm chí là hướng dẫn. Cập nhật 28Apr2020:

• Thêm tệp. step của lắp ráp để bạn có thể sử dụng để lấy kích thước/điều chỉnh các bộ phận cho phù hợp với nhu cầu của bạn, v. v. - Thêm trợ lý xây dựng y cho các ray/2020.
