Tay xách hông cho Voron 2.4 & Trident

Tay xách hông cho Voron 2.4 & Trident

CHANGELOG:

• 30.03.2024: Bản phát hành đầu tiên.

Mô tả:

Trước giờ mình dùng bộ “Sturdy Handles” bản gốc và nó cũng làm tốt nhiệm vụ, nhưng sau đó mình thấy "JSB's X-Handle" và khá thích, chỉ là thiết kế của nó có vài vấn đề. Nên mình làm lại và đi theo các thay đổi sau:

Bỏ ốc/bu-lông bắt phía trên, thay bằng một cái “lip” cài vào thanh nhôm định hình 2020 giống như “sturdy handles” bản gốc.

Thêm M3x20mm BHCS để xử lý một điểm yếu của thiết kế ở chỗ tay xách gặp phần trên, nơi mà nó gần như lúc nào cũng bị nứt.

Làm các khối modifier để tăng mật độ/độ bền infill quanh khu vực có vấn đề nói trên.

Mình cũng làm thêm một modifier block thứ hai để có thể bật “fuzzy skin” cho tay xách mà không làm giảm độ vững kết cấu, đồng thời vẫn có được bề mặt nhám bám tay (cho ai cần).

Mình cũng làm một phiên bản tay xách bỏ chữ “X”, vì thật sự mình không hiểu nó để làm gì ngoài kiểu “branding” vô nghĩa (?) — tuỳ gu mỗi người thôi!

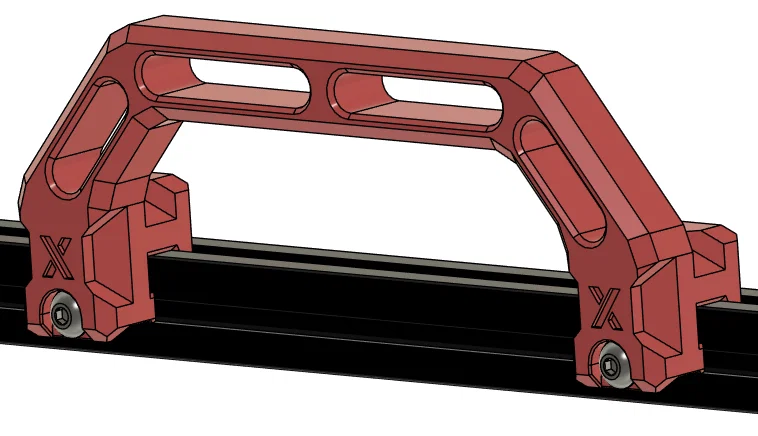

Hình ảnh:

In ấn:

• Dùng setting Voron mặc định, đúng hướng đặt mẫu, không cần support!
• Trước hết load file tay xách vào slicer.
• Thêm "Infill.stl" như một modifier cho tay xách và chỉnh các thông số infill của phần modifier (nếu bạn muốn set infill khác cho các vùng chịu lực).
• Thêm "Fuzz.stl" như một modifier cho tay xách và bật fuzzy skin (contour) cho modifier đó (nếu bạn muốn tạo texture cho tay xách). Nếu bạn dùng cả infill và fuzz thì kết quả sẽ kiểu như vầy:

Đây là ảnh xem lớp cắt (sliced view) của mình khi mình dùng 40% Support Cubic infill cho tay xách, 40% 3D Honeycomb cho modifier infill & Contour fuzzy skin cho modifier fuzz:

BOM (mỗi bên):

• 4x M3x20mm SHCS (để gia cường tay xách)
• 2x M5x16mm BHCS
• 2x M5 Roll-in T-nuts

To-do List:

• Không có gì mình nghĩ ra được.

- - -

Lỡ như mình quên upload các cập nhật thiết kế lên Printables, thì bản release mới nhất lúc nào cũng có trên github của mình!
