Giá đỡ SKADIS lớn cho kệ IVAR không cần khoan tường

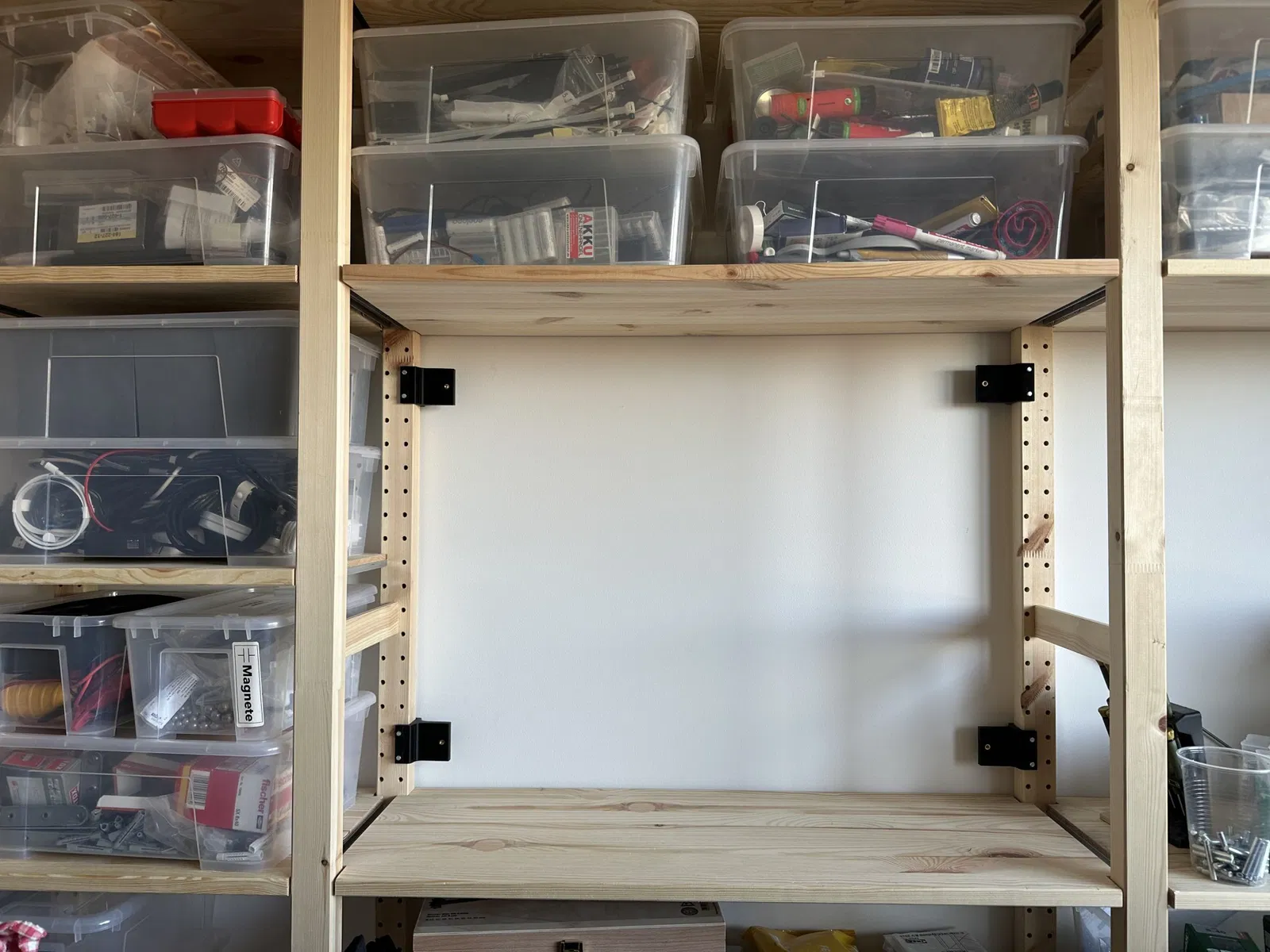

Tôi cần một cách để gắn bảng SKADIS lớn của mình vào các kệ IVAR trong cửa hàng của tôi vì tôi không muốn khoan tường trong tầng hầm. Mô hình gốc của cái này do @Ulysse_312186 làm khá phù hợp với tôi nhưng tôi không thích việc cần một đai ốc ở phía sau mà rất khó tiếp cận.

Tôi đã vẽ lại mô hình trong Fusion360 và thay đổi khe thành lỗ để phù hợp với các chèn nhiệt M5 mà tôi có sẵn.

Vì vậy, đây là phiên bản của tôi - các tệp STL và Fusion360 đính kèm. Hãy thoải mái chỉnh sửa hoặc cho tôi biết nếu bạn cần thay đổi.

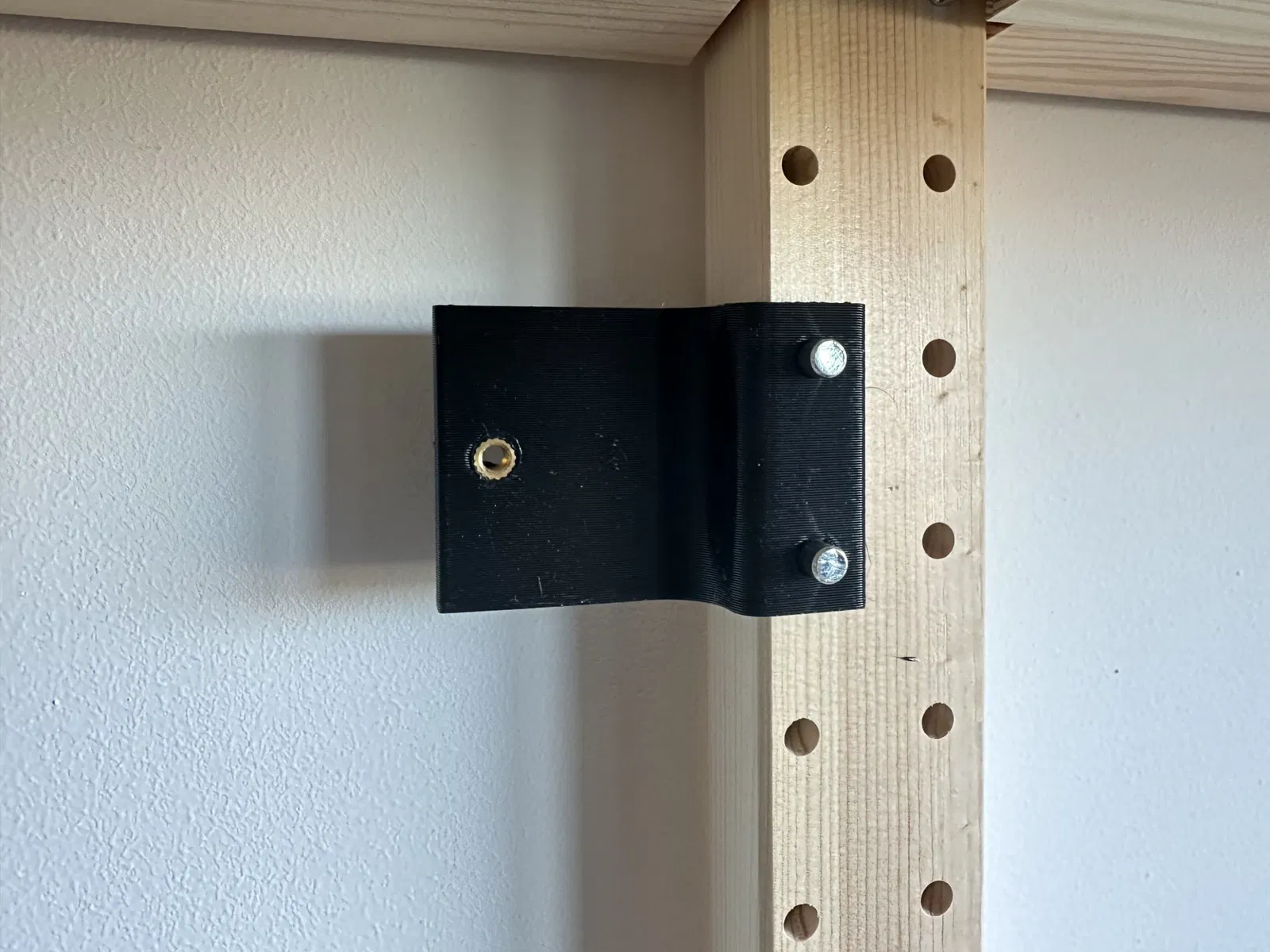

Giá đỡ này được thiết kế để sử dụng với các chốt IVAR gốc nhưng về cơ bản đó là các chốt thép tiêu chuẩn 6x40mm. Bạn có thể lấy chúng từ các bộ phận thay thế của IKEA. Nếu không, chúng cũng có thể được tìm thấy trên Amazon hoặc cửa hàng vật liệu xây dựng địa phương của bạn.

Các lỗ cho chúng hơi lớn hơn một chút (6.5mm) vì quy trình in ấn của tôi (sử dụng 0,8mm) đã làm chúng nhỏ lại một chút. Chúng vẫn vừa rất chặt vì lý do đó và tôi cần phải chèn chúng bằng búa, điều này diễn ra khá tốt. Hãy cho tôi biết nếu bạn gặp bất kỳ vấn đề gì.
