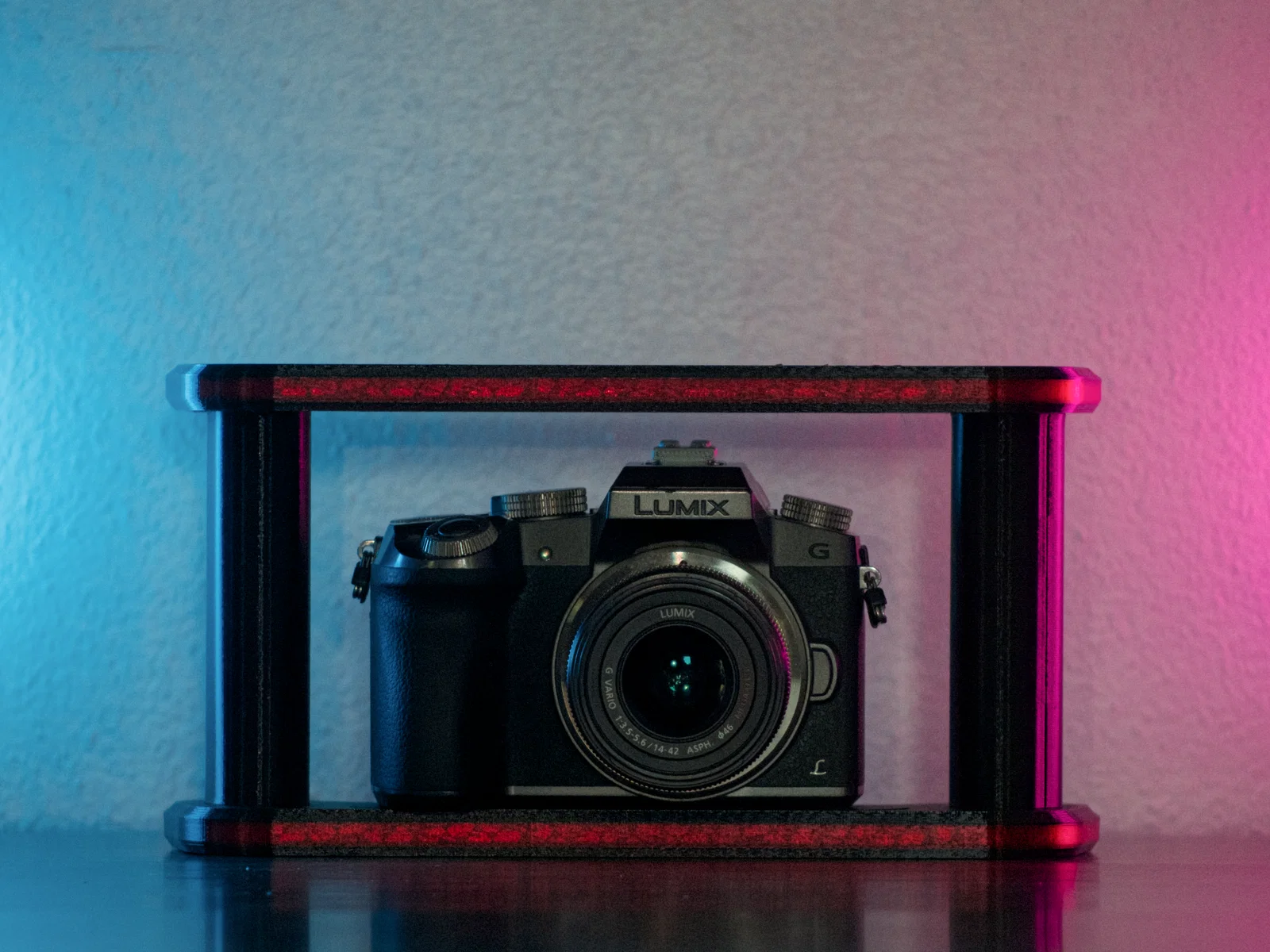

Camera cage – Khung hỗ trợ cầm máy ảnh chống rung

Mình hay bị run tay khi quay video bằng máy ảnh. Mình muốn làm một camera cage để giảm rung lắc trong video. Dù mình không quay phim kiểu kịch bản, mình vẫn muốn có cái gì đó giúp cầm máy dễ hơn và cho phép mình gắn thêm các phụ kiện mình có một cách nhanh gọn. Có hai tay cầm làm mình pan và tilt dễ hơn hẳn. Đây là một món phụ kiện hỗ trợ tiếp cận (accessibility) rất hữu ích cho máy ảnh của mình. Tay phải của mình giờ không còn bị đau sau khi dùng máy ảnh một thời gian nữa.

Có hai phiên bản cho phần tay của cage. Một loại có lỗ vừa để bạn vặn bu-lông vào và tự tạo ren trong nhựa. Loại còn lại có lỗ lớn hơn chút để gắn metal inserts. Cả hai đều hoạt động rất ổn với mình. Mình khuyên bạn dùng bản có metal inserts nếu bạn tính tháo ra lắp vào thường xuyên để cất cho gọn, vì ren nhựa có thể bị mòn theo thời gian. Mình cũng đã tăng số perimeters trong cả hai file đã slice này.

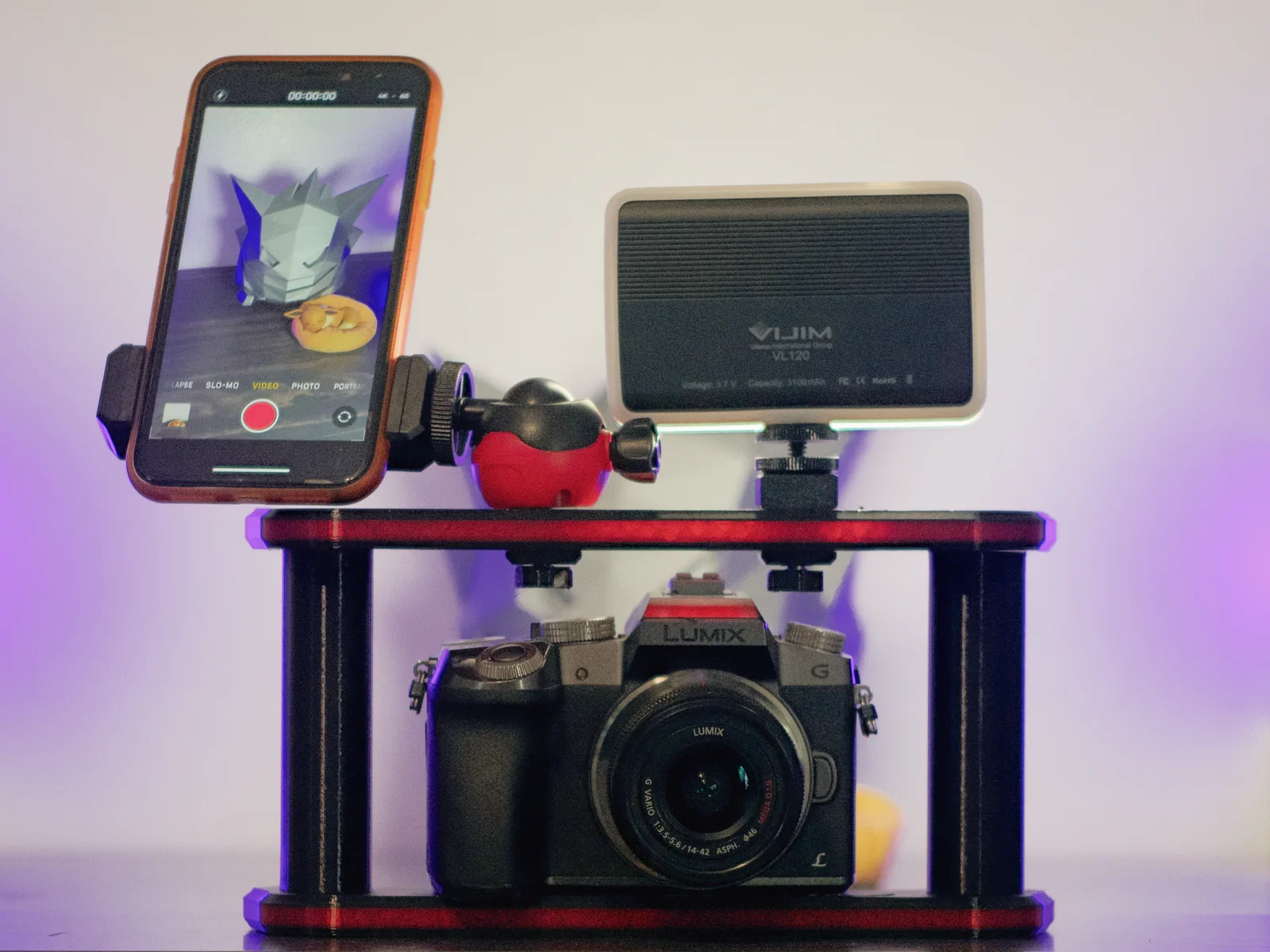

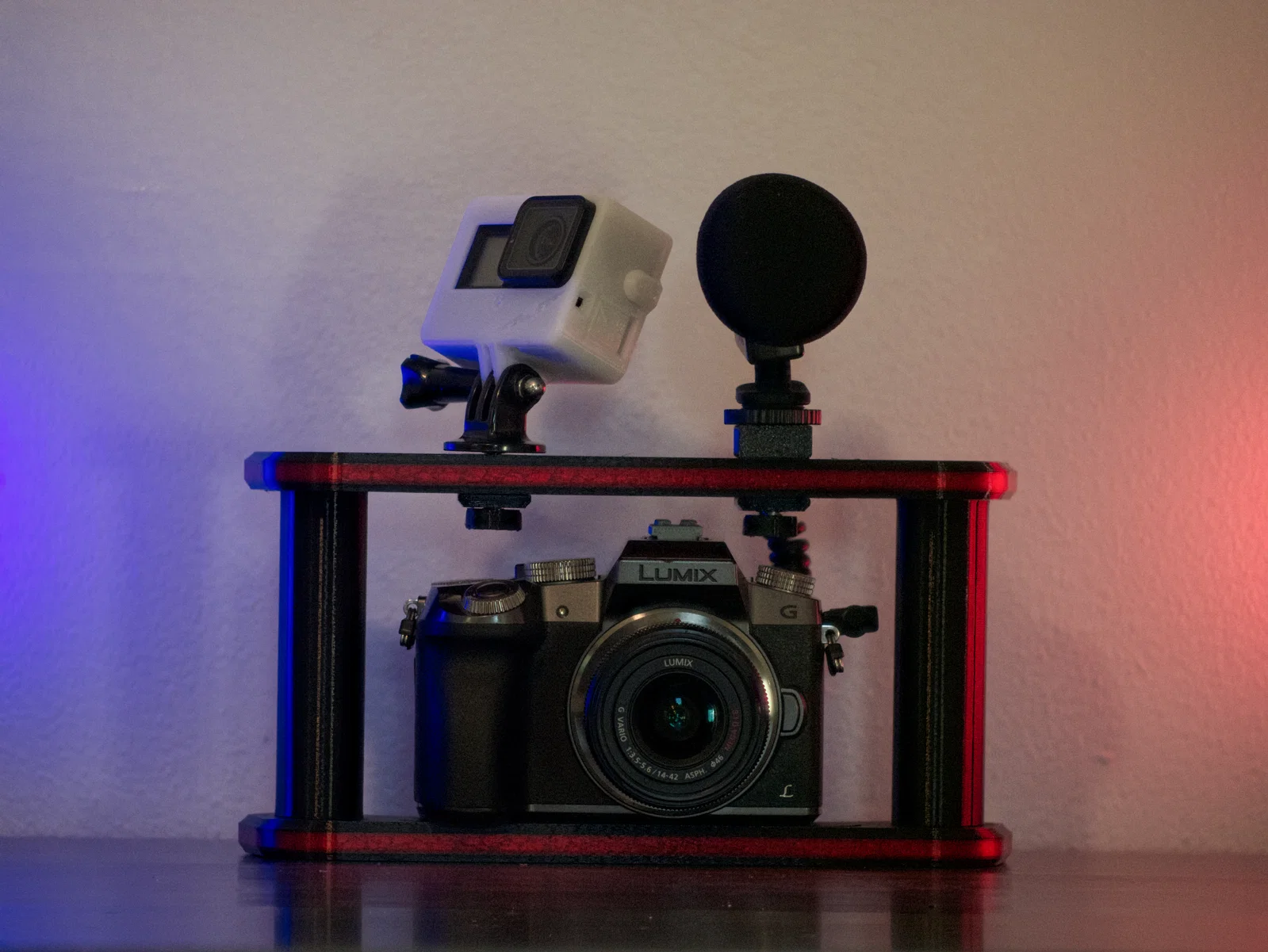

Mình dùng ren 1/4"-20 cho toàn bộ phần hardware, ngoại trừ phần tay dùng M6. Lý do chỉ vì mình đặt nhầm loại ren. Nếu làm lại từ đầu, mình sẽ dùng 1/4" cho hết để đồng bộ. Mình làm hai phiên bản nắp lục giác (hex head caps) để dễ siết bằng tay khi gắn phụ kiện. Cả hai đều có đế 2mm. Khác nhau ở chỗ: bản dùng nut sẽ vừa 5.4mm, còn bản dùng bolt sẽ vừa 4mm. Mình in tất cả file bằng PETG.

Files included:

Main

• CameraCage-Arm_v2.stl

• CameraCage-Arm_v3_ForInserts.stl

• CameraCage-Base_v2.stl

• CameraCage-Arm_v2.3mf

• CameraCage-Arm_v3_ForInserts.3mf

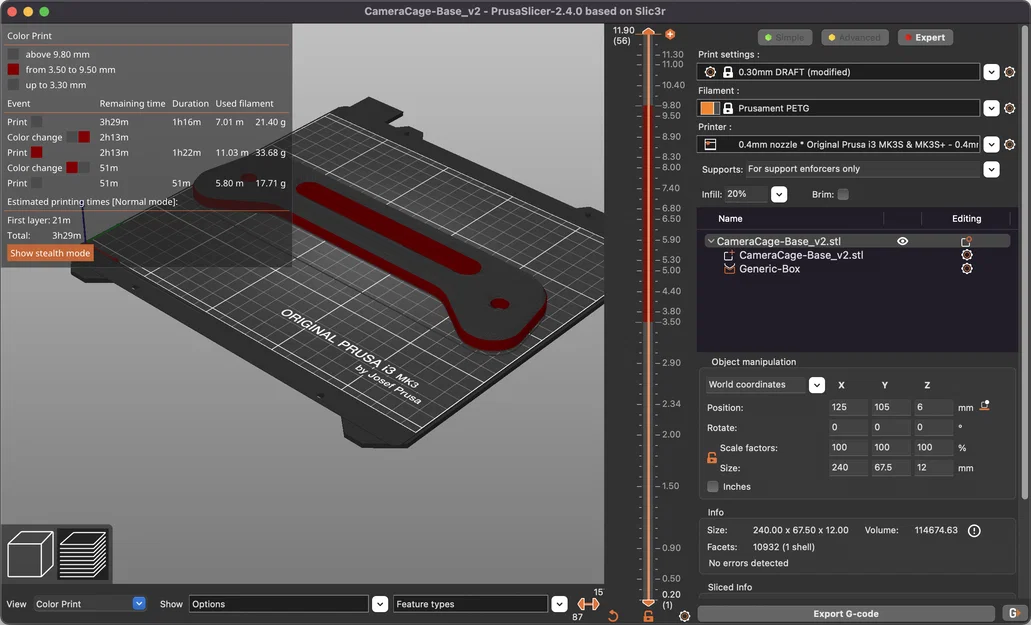

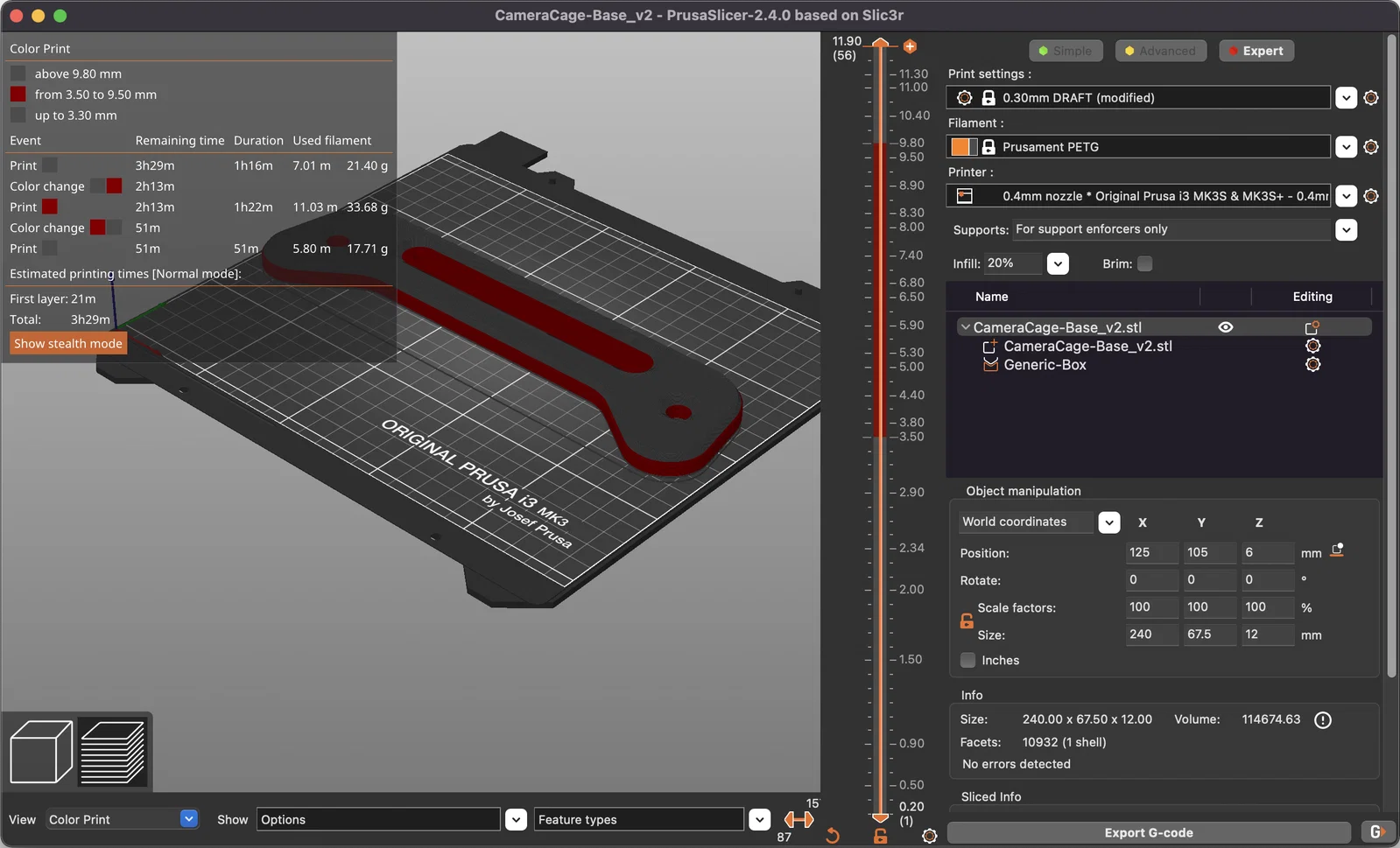

• CameraCage-Base_ColorChange_v2_0.3mm_PETG_MK3S_3h29m.3mf

• CameraCage-Arm_v2_0.3mm_PETG_MK3S_1h42m.gcode

• CameraCage-Arm_v3_ForInserts_0.3mm_PETG_MK3S_1h43m.gcode

• CameraCage-Base_ColorChange_v2_0.3mm_PETG_MK3S_3h29m.gcode

Attachments

• CameraCage-attachments-CameraBase_v4.stl

• CameraCage-attachments-ColdShoe_1-4Nut_v3.stl

• CameraCage-attachments-FlushBase_1-4Nut_v3.stl

• CameraCage-attachments-HexThumbScrew_1-4Bolt_v2.stl

• CameraCage-attachments-HexThumbScrew_1-4Nut_v2.stl

• CameraCage-attachments-RaisedHead_1-4Nut_v4.stl

• CameraCage-attachments-CameraBase_v4_0.3mm_PETG_MK3S_22m.3mf

• CameraCage-attachments-ColdShoe_4x_1-4Nut_v3_0.3mm_PETG_MK3S_1h20m.3mf

• CameraCage-attachments-FlushBase_4x_1-4Nut_v3_0.3mm_PETG_MK3S_23m.3mf

• CameraCage-attachments-HexThumbScrew_9x_1-4Bolt_v2_0.2mm_PETG_MK3S_1h18m.3mf

• CameraCage-attachments-HexThumbScrew_9x_1-4Nut_v2_0.2mm_PETG_MK3S_1h31m.3mf

• CameraCage-attachments-RaisedHead_4x_1-4Nut_v4_0.3mm_PETG_MK3S_39m.3mf

• CameraCage-attachments-CameraBase_v4_0.3mm_PETG_MK3S_22m.gcode

• CameraCage-attachments-ColdShoe_4x_1-4Nut_v3_0.3mm_PETG_MK3S_1h20m.gcode

• CameraCage-attachments-FlushBase_4x_1-4Nut_v3_0.3mm_PETG_MK3S_23m.gcode

• CameraCage-attachments-HexThumbScrew_9x_1-4Bolt_v2_0.2mm_PETG_MK3S_1h18m.gcode

• CameraCage-attachments-HexThumbScrew_9x_1-4Nut_v2_0.2mm_PETG_MK3S_1h31m.gcode

• CameraCage-attachments-RaisedHead_4x_1-4Nut_v4_0.3mm_PETG_MK3S_39m.gcode

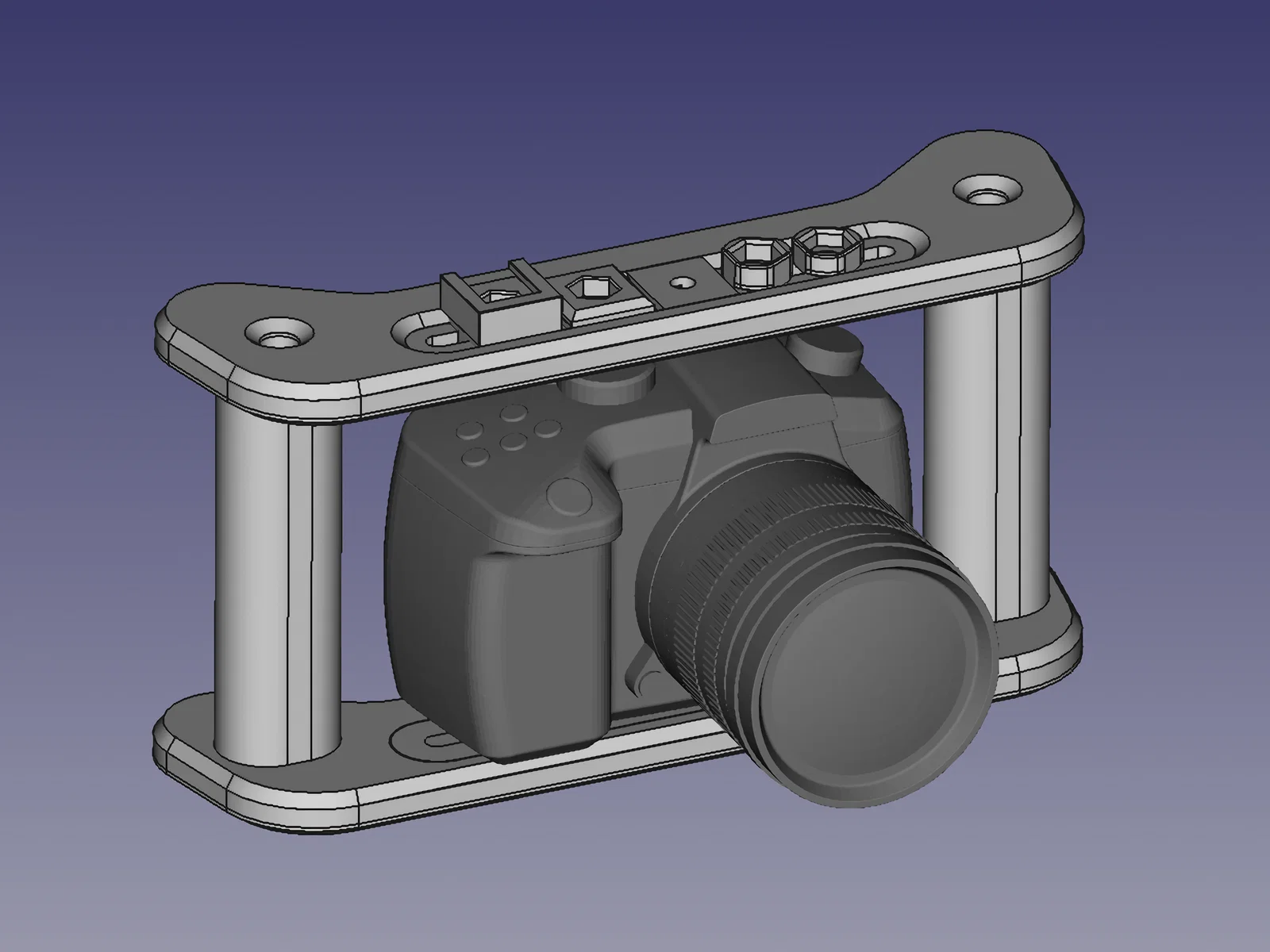

FreeCad file

• CameraCage.FCStd

Mình có làm một video hướng dẫn lắp ráp cái cage này. Thỉnh thoảng mình hơi khó nói và hay quên từ ngay giữa câu do một vấn đề sức khỏe trước đây. Hy vọng video vẫn đủ rõ ràng.

Một đoạn test khi sử dụng (và mình nói lan man quá nhiều):
