Đèn bàn tối giản dạng module (Modular minimalist lamp)
Mẫu đèn bàn nhỏ phong cách tối giản, thiết kế dạng module/stackable để tăng chiều cao theo ý. Dùng bóng LED chân E12 (candelabra) và light socket kit, chụp trắng sữa giúp tán sáng đẹp, phù hợp bàn làm việc.
Mô tả

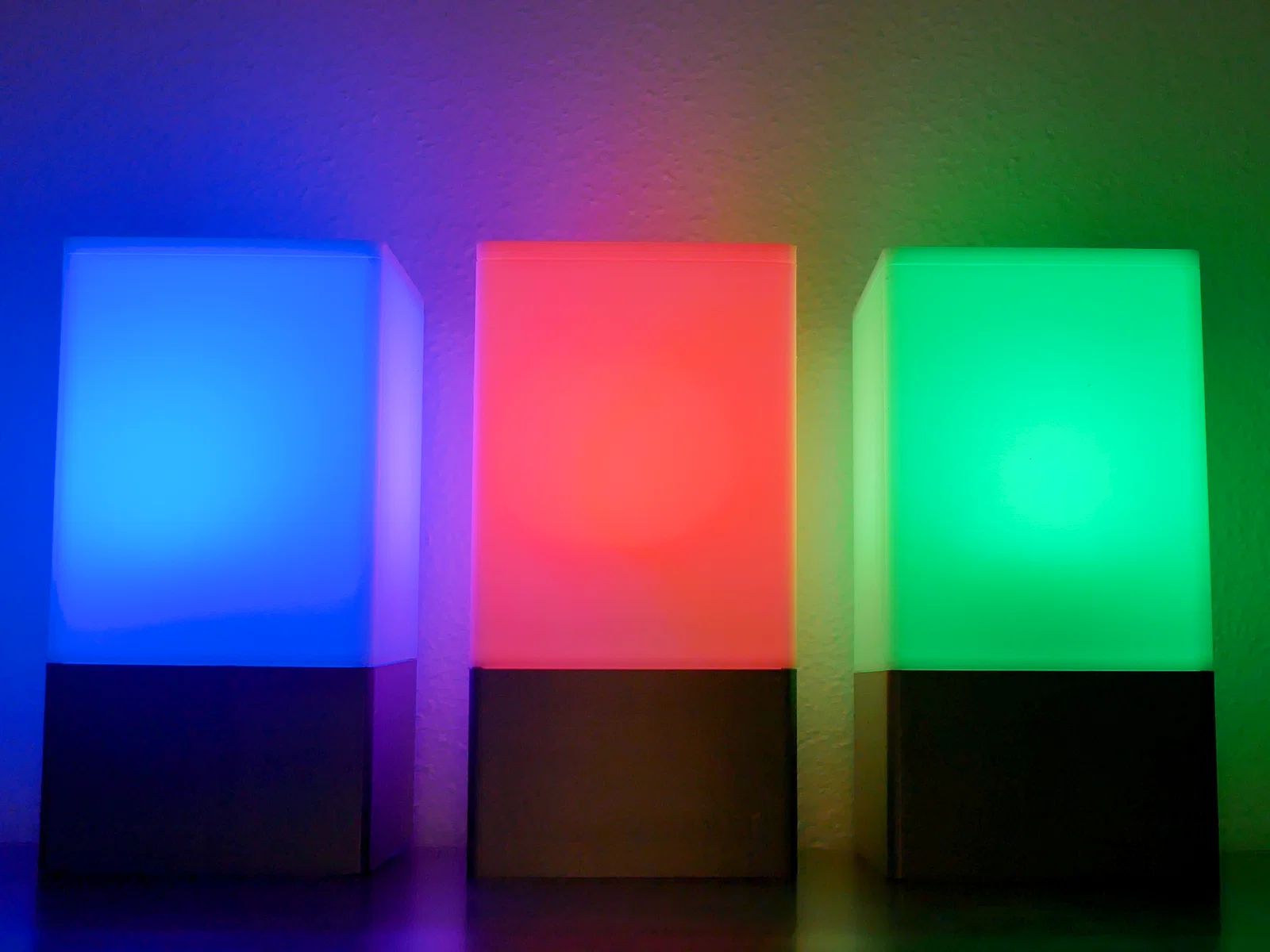

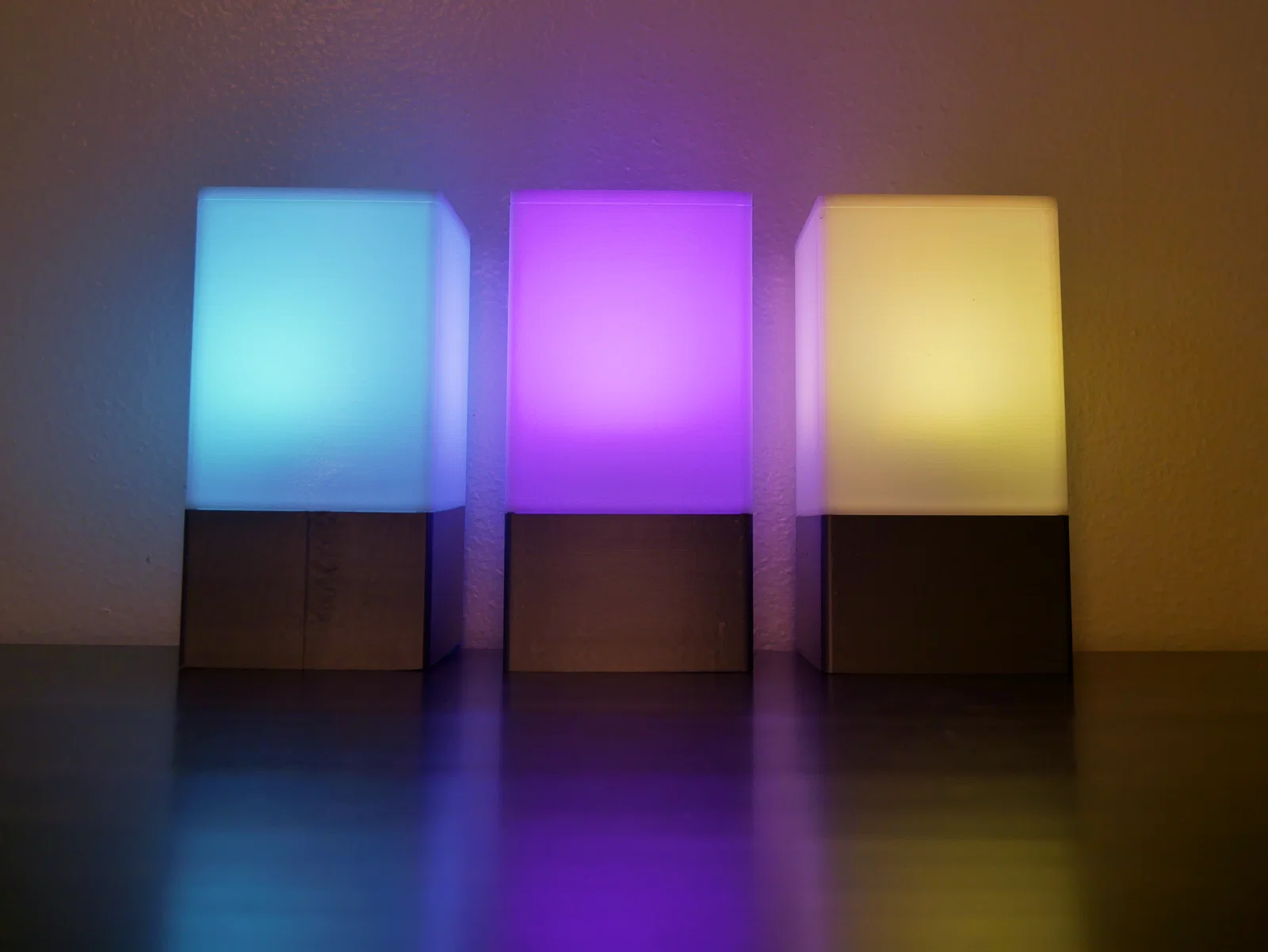

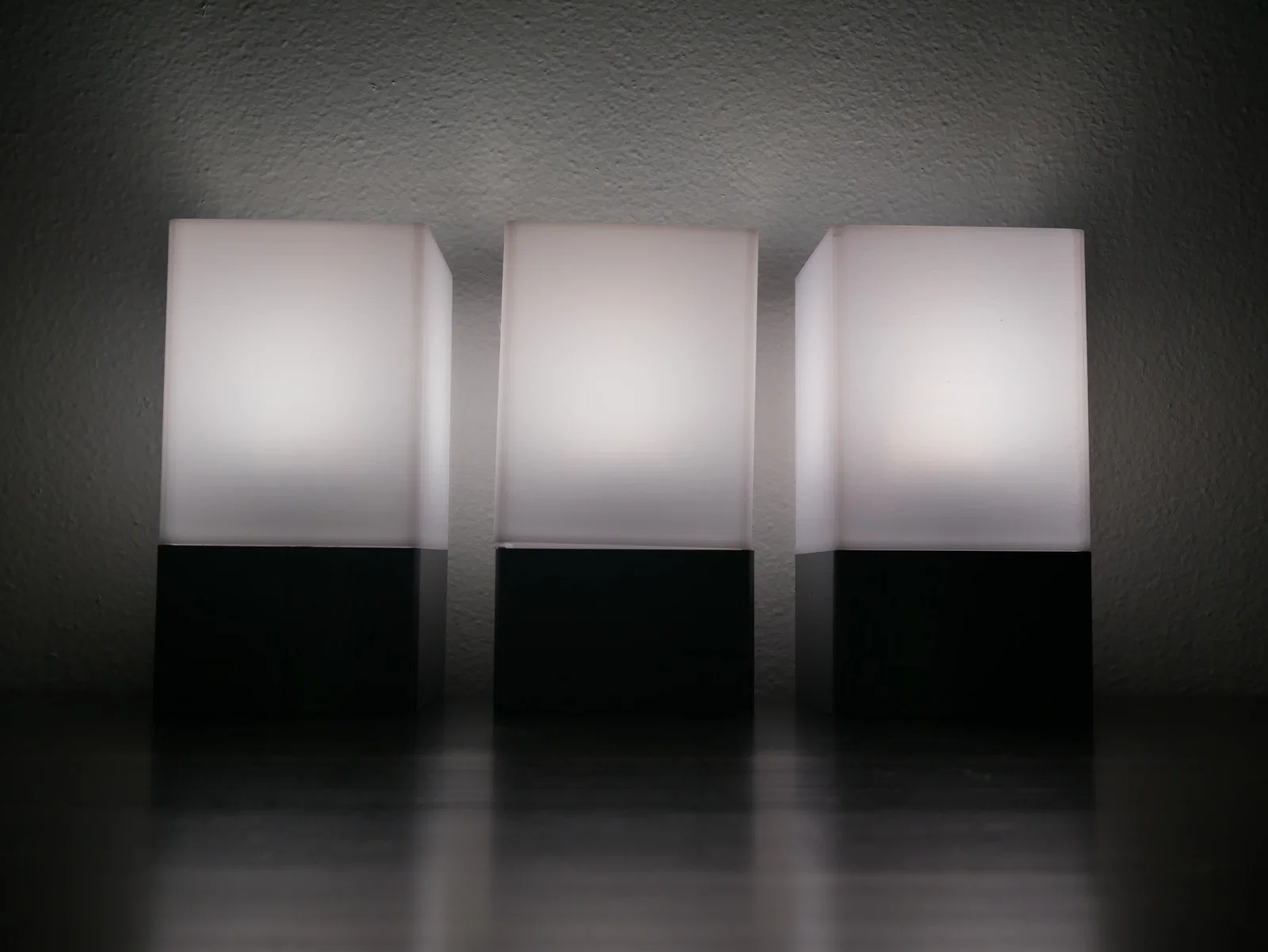

Mình cần một cái đèn cho bàn làm việc. Nghĩ là tự làm một cái chắc vui. Mình quyết định chọn kiểu thiết kế tối giản, dùng smart LED bulbs. Nhờ vậy khi không dùng thì nó “ẩn” vào nền, lúc cần thì dùng như đèn trắng bình thường, hoặc bật màu để có ánh sáng ambient đổi màu cho vui.
Sẵn cần đặt tên riêng cho mấy cái đèn, nên mình đặt theo Triforce: Wisdom, Power, và Courage
- Một bộ light socket kit sẽ lắp vừa vào lỗ trên phần đế. Mình dùng bộ này: https://www.amazon.com/dp/B09KN4W6R9/ref=cm_sw_r_cp_api_i_KA897ACFM920HZVPWQDH?_encoding=UTF8&psc=1.
- Mình dùng bóng chuẩn chân E12 dạng candelabra vì muốn bóng thon hơn. Cái mình dùng là: https://www.amazon.com/dp/B08XYZK7XT/ref=cm_sw_r_cp_api_i_VDCGKXSMFQWRFBWVHWZZ?_encoding=UTF8&psc=1
- Mình chừa khoảng hở giữa bóng và thành vách ở mỗi bên. Như vậy sẽ giúp lượng nhiệt ít ỏi mà bóng tạo ra thoát ra được.
- Cái nắp (cap) trên đỉnh chụp đèn không bắt buộc, nhưng mình thích vì nó giúp tán (diffuse) ánh sáng đều hơn.
Hướng dẫn in (Printing instructions):
- Mình in toàn bộ bằng Prusament PETG, layer height 0.30mm.
- Mình chỉ dùng support nhỏ ở phần giữa của đế, vì mình sợ cái lỗ tròn sẽ làm bridging bị ảnh hưởng chút.
- Mình dùng SUNLU White PETG cho phần chụp (shades). Nhựa có kiểu trắng sữa nên tán sáng rất ổn.
- Phần đế in bằng OVERTURE Space Gray PETG.
Hướng dẫn lắp ráp (Assembly instructions):

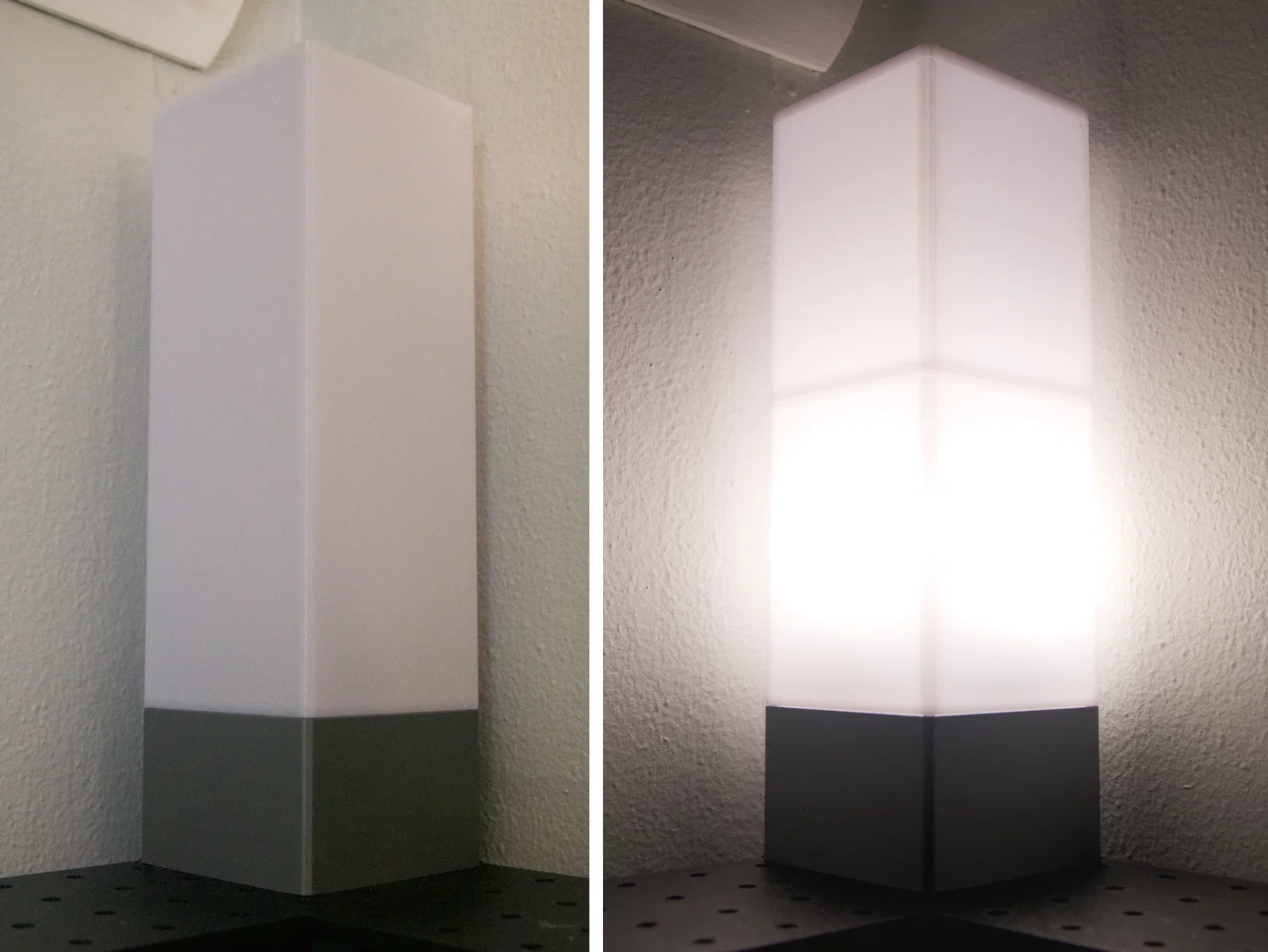

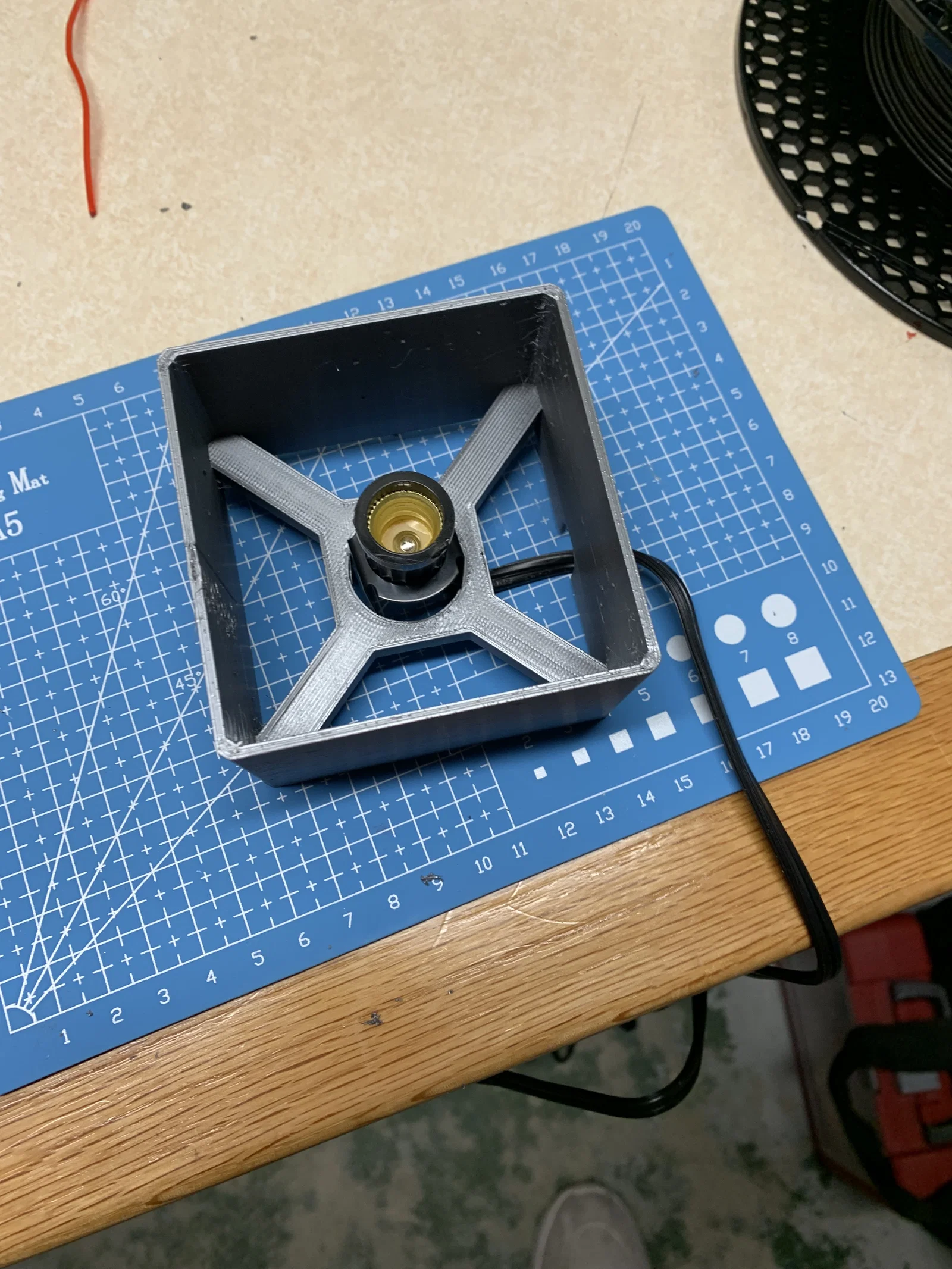

Phần đế có một lỗ để giữ butterfly clip của light socket. Phần shade và cap đều có rãnh (notch) 2mm ở phía dưới để khớp vào nhau. Với cấu hình 1 đế + 1 shade + 1 shade cap, kích thước đèn là 80x80x154mm (cao). Vì các shade lồng vào nhau được, bạn có thể tăng chiều cao đèn theo ý. Tuy nhiên, ánh sáng sẽ sáng hơn ở phía dưới vì gần nguồn sáng nhất.
Lắp ráp khá đơn giản. Vì mình muốn học cách làm animation cho lắp ráp, nên tiện làm luôn dịp này. Mời bạn xem cái animation hơi… không cần thiết lắm này.
File đi kèm (Included files):
- Base.stl (80x80x50mm)
- Shade.stl (80x80x102mm)
- ShadeCap.stl (80x80x6mm)
- File FreeCad mình đã dùng.
- Các file 3mf để generate gcode
- Các file gcode mình đã dùng
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
