Anycubic Kobra 2 Max Cable Drag Chain

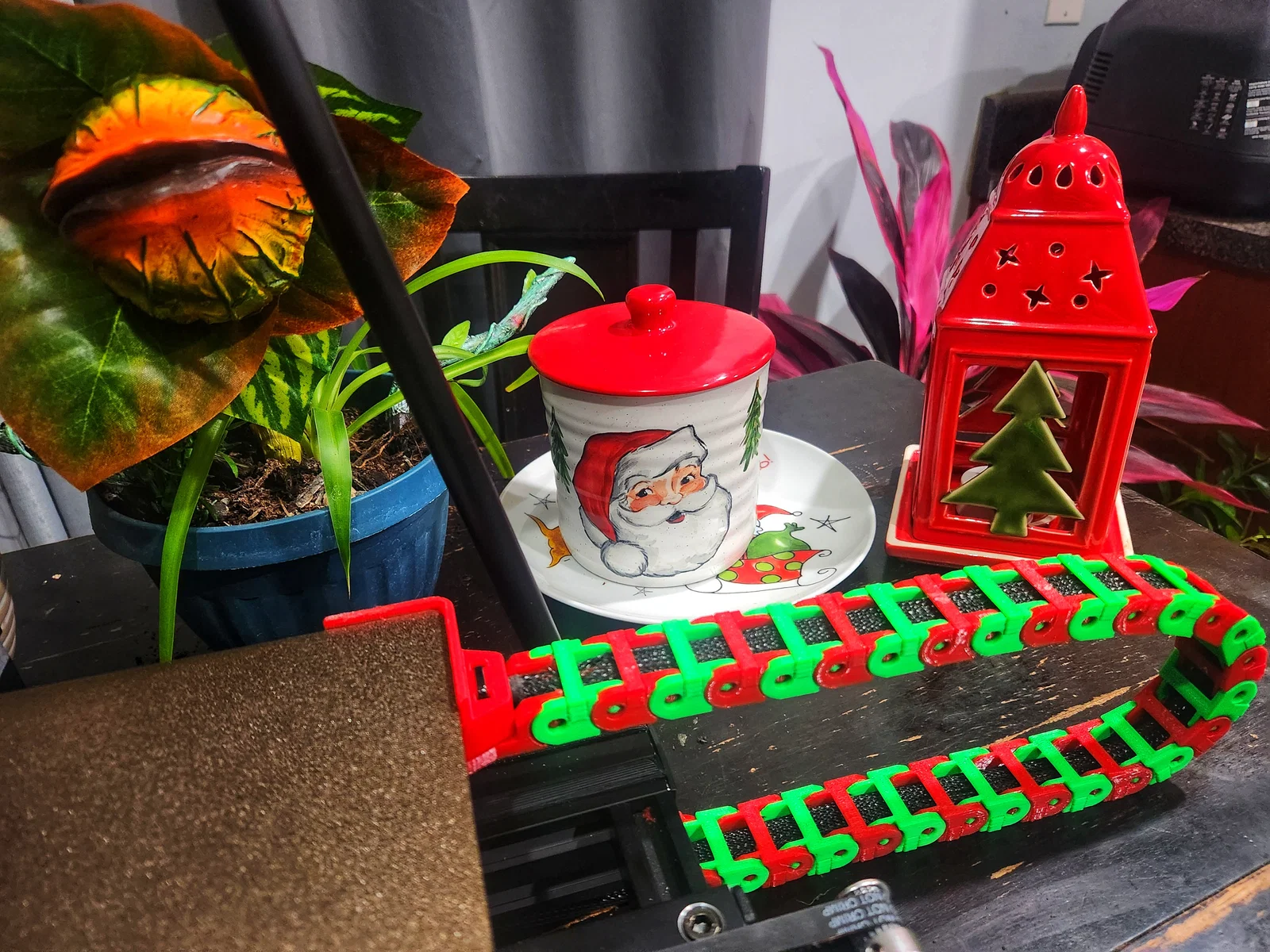

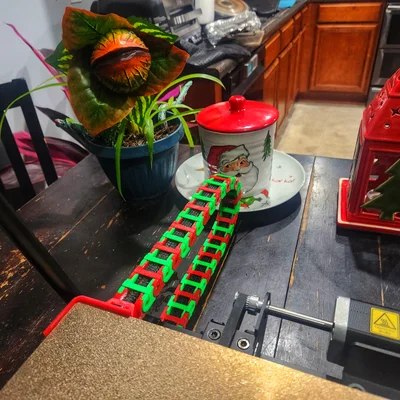

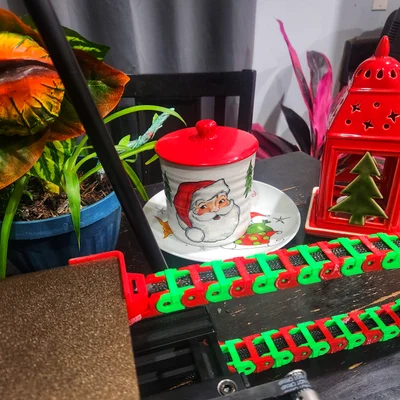

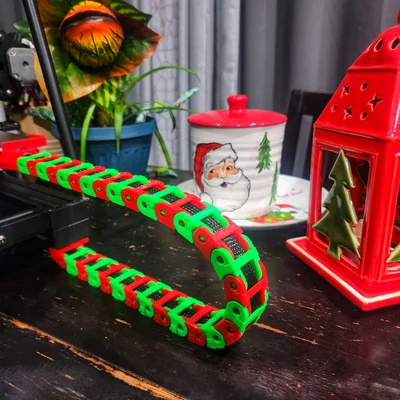

Giáng Sinh vui vẻ từ Fresh Prints. Chúc mọi người có một mùa lễ thật vui vẻ & an toàn. Cảm ơn cộng đồng Anycubic đã luôn ủng hộ. Nhờ mọi người mà việc này mới đáng để làm.

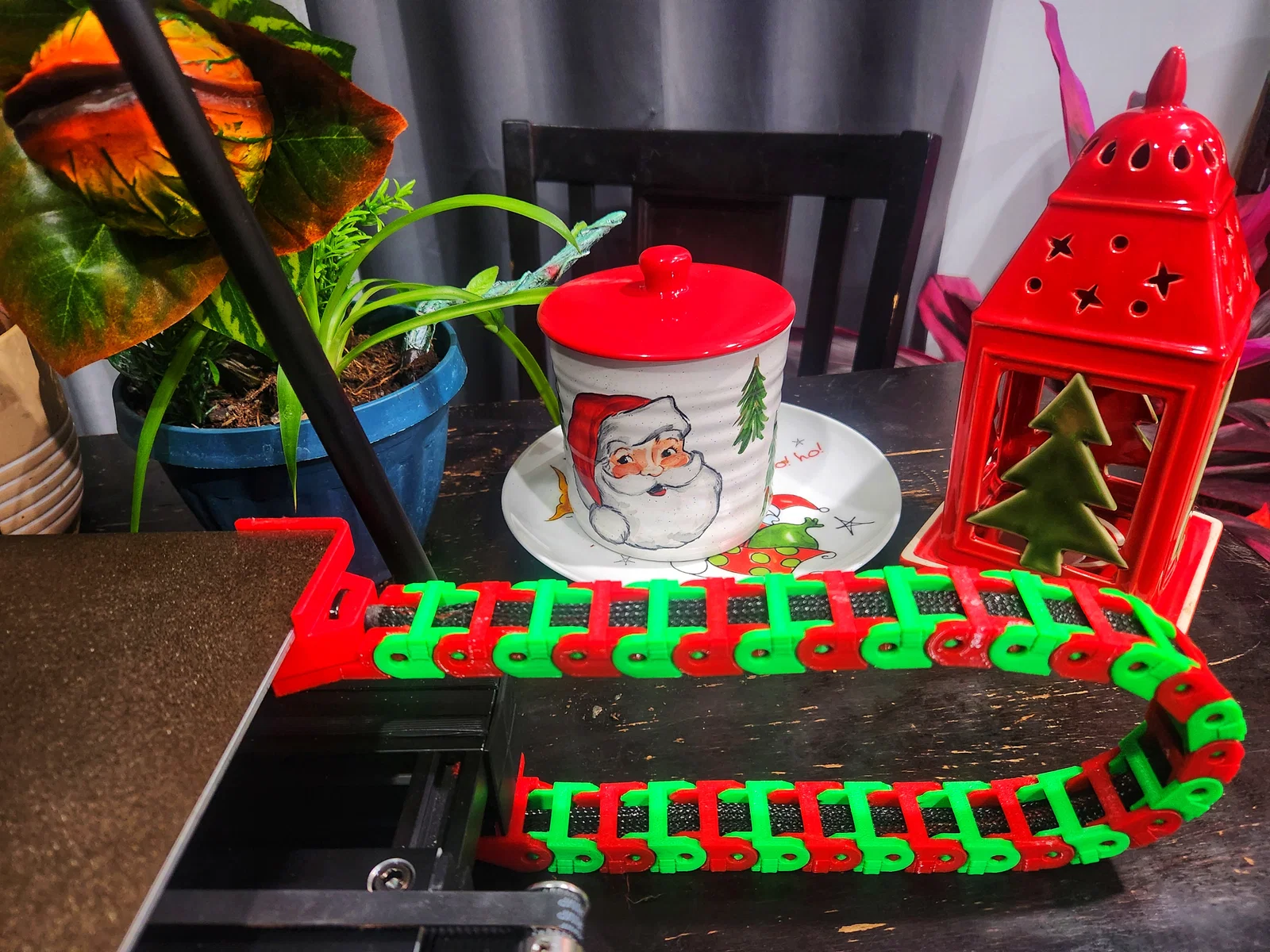

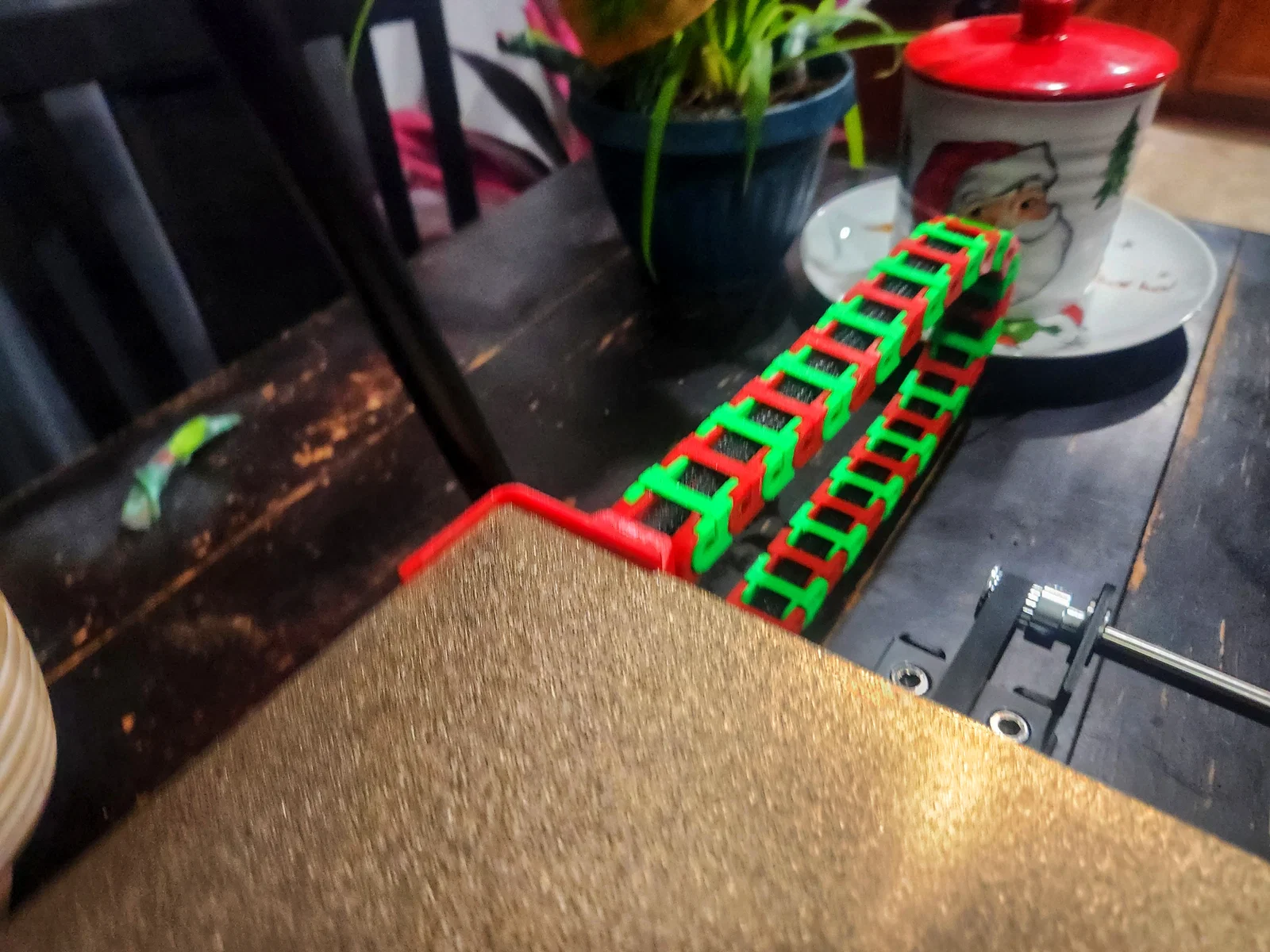

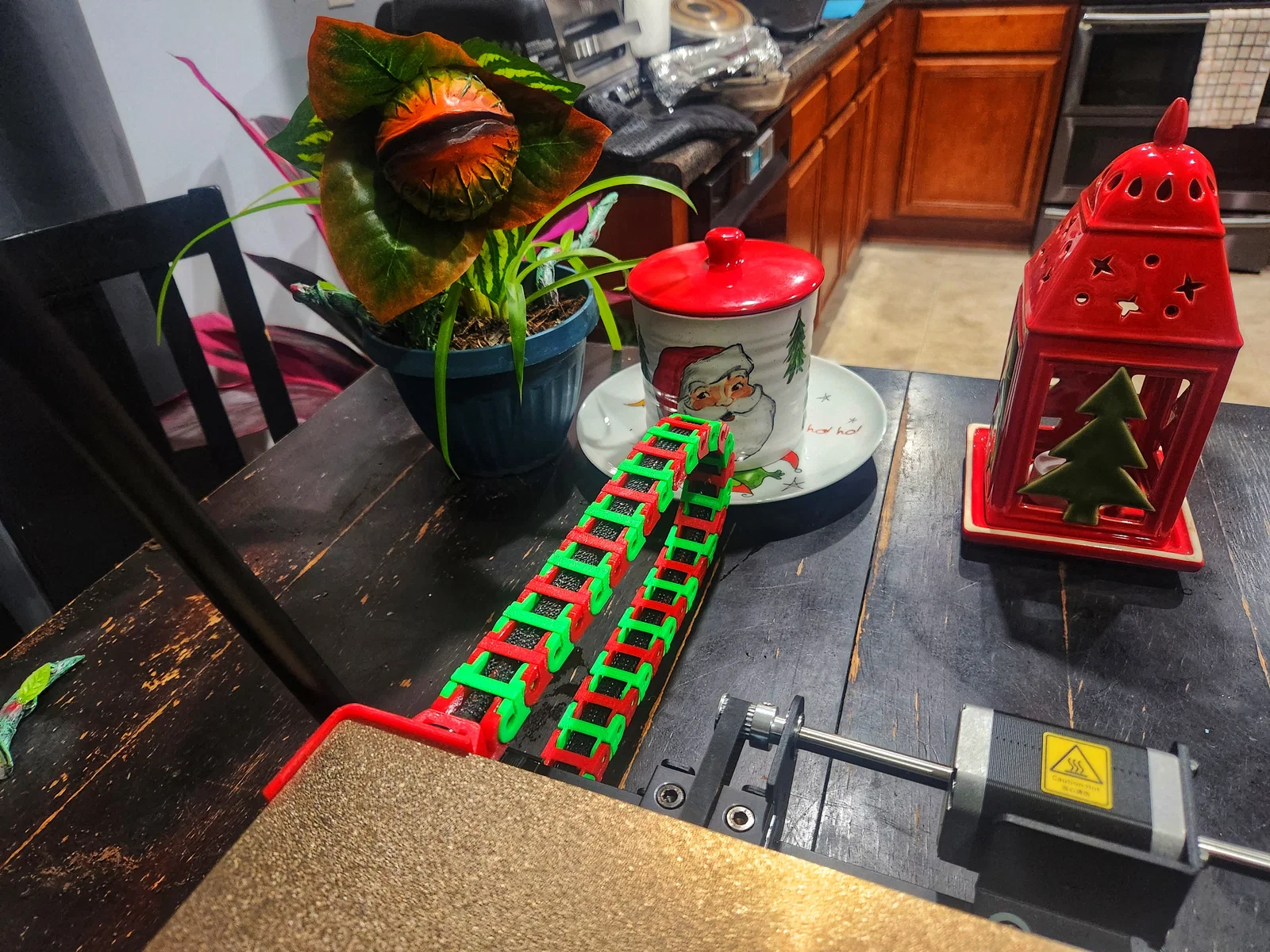

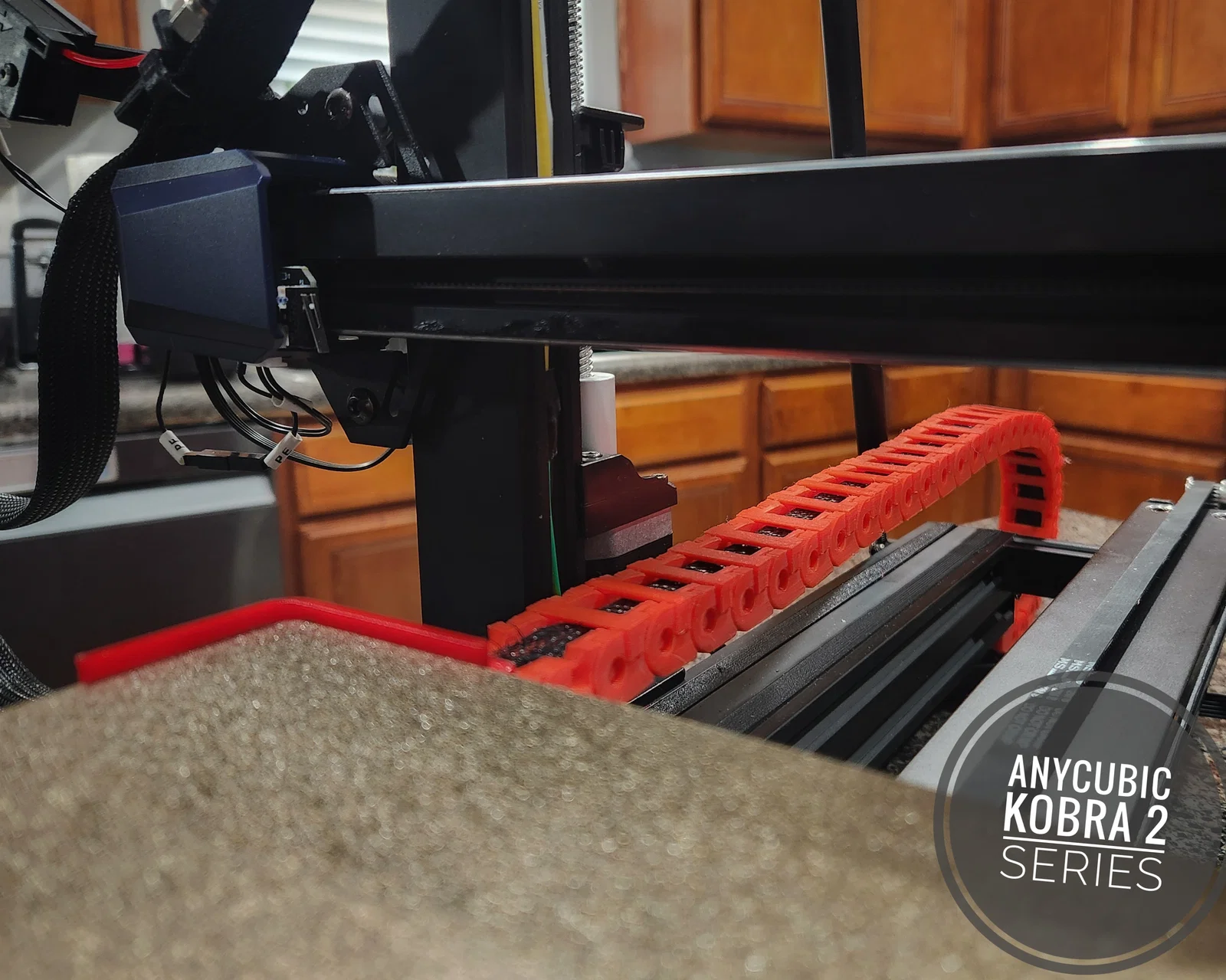

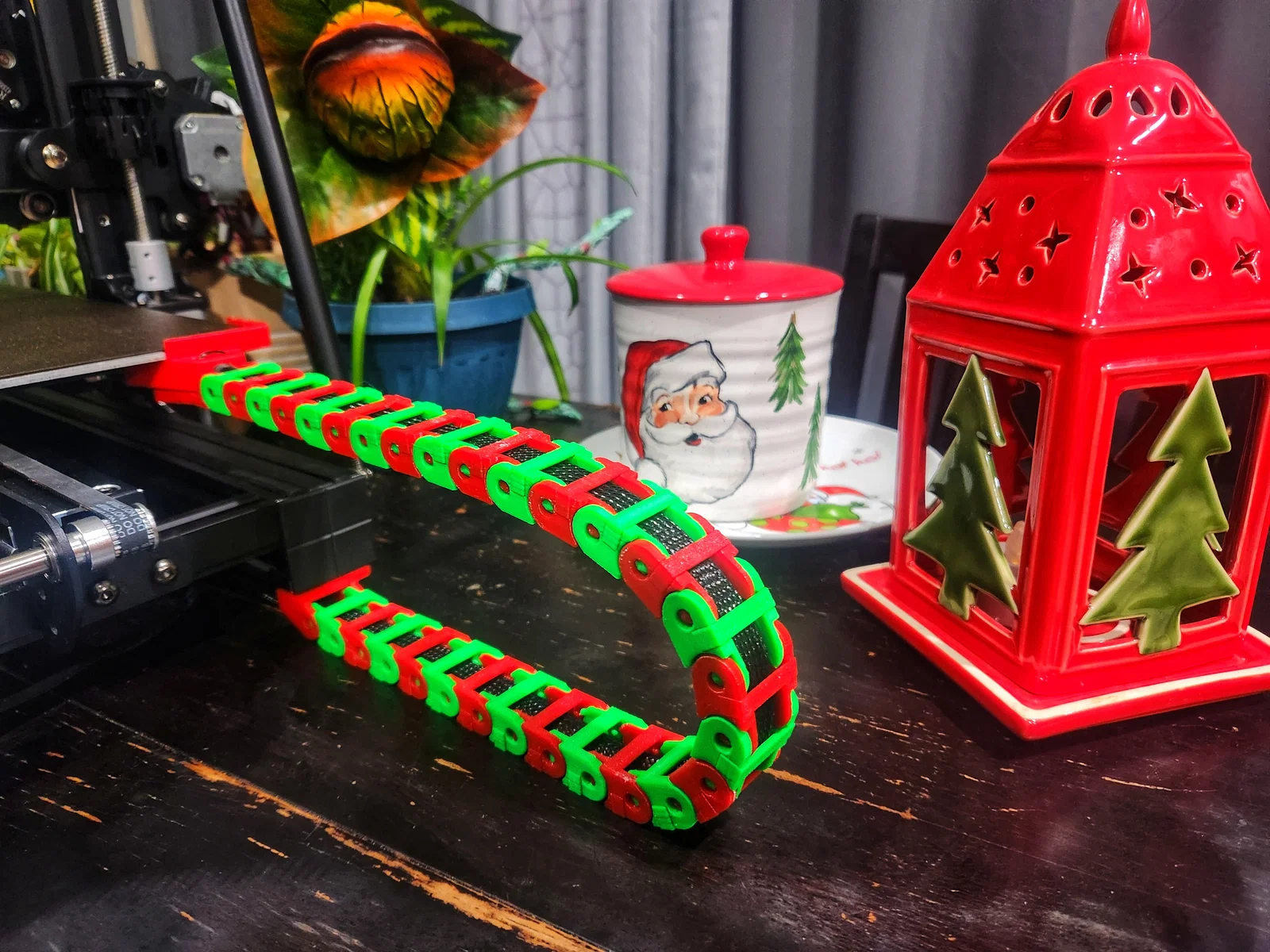

Hệ thống cable drag chain này giúp giữ dây cáp của bed luôn ở tình trạng tốt.

Hướng dẫn in (Print Instructions):

1. Đây là chi tiết cần dung sai (tolerance) nên phải in đúng kích thước nhất có thể; nếu dùng máy dòng Kobra 2 Series thì hãy in ở (Stable Mode).
2. Đảm bảo filament của bạn đã được sấy khô.
3. In thử 2 mắt xích (links) và kiểm tra calibration của máy. Các link phải bấm khớp vào nhau & xoay/pivot được. (Nếu fit chưa chuẩn thì tham khảo )
4. (Nếu bạn gặp vấn đề khi in PETG trên máy thì chuyển sang PLA; preset Prusa PETG stock từ Anycubic không tốt lắm.)
5. Khuyến nghị layer height 0.16mm để ra kết quả đẹp hơn. Nhưng 0.20 cũng dùng được.
6. PLA cho sợi chain nhìn mượt và chạy êm hơn.
7. PETG cho độ bền và tuổi thọ. Bề mặt sẽ hơi nhám, nhưng dùng một thời gian sẽ mượt dần.
8. Infill 25% trở lên cho links và mounts.
9. Infill 100% cho Link Caps.
10. Bạn sẽ cần 28 links. Nên in 30 cho dư vài cái dự phòng.
11. Vui lòng để build plate nguội hẳn rồi mới gỡ Cable Links ra. Gỡ quá sớm sẽ làm cong/warp chi tiết. Muốn nguội nhanh hơn thì tháo build plate ra khỏi máy và đặt lên một bề mặt phẳng mát để làm nguội nhanh tấm build sheet.

Chọn Top mount phù hợp.

Nếu bạn đang dùng cái factory black bed cable bracket theo máy, hãy tải Top Mount for Factory Cable Support v1

Nếu bạn đang dùng bộ BOLT-On Sheet Aligners do mình thiết kế, thì tải Top Mount for BOLT-ON Sheet Aligner v1.5

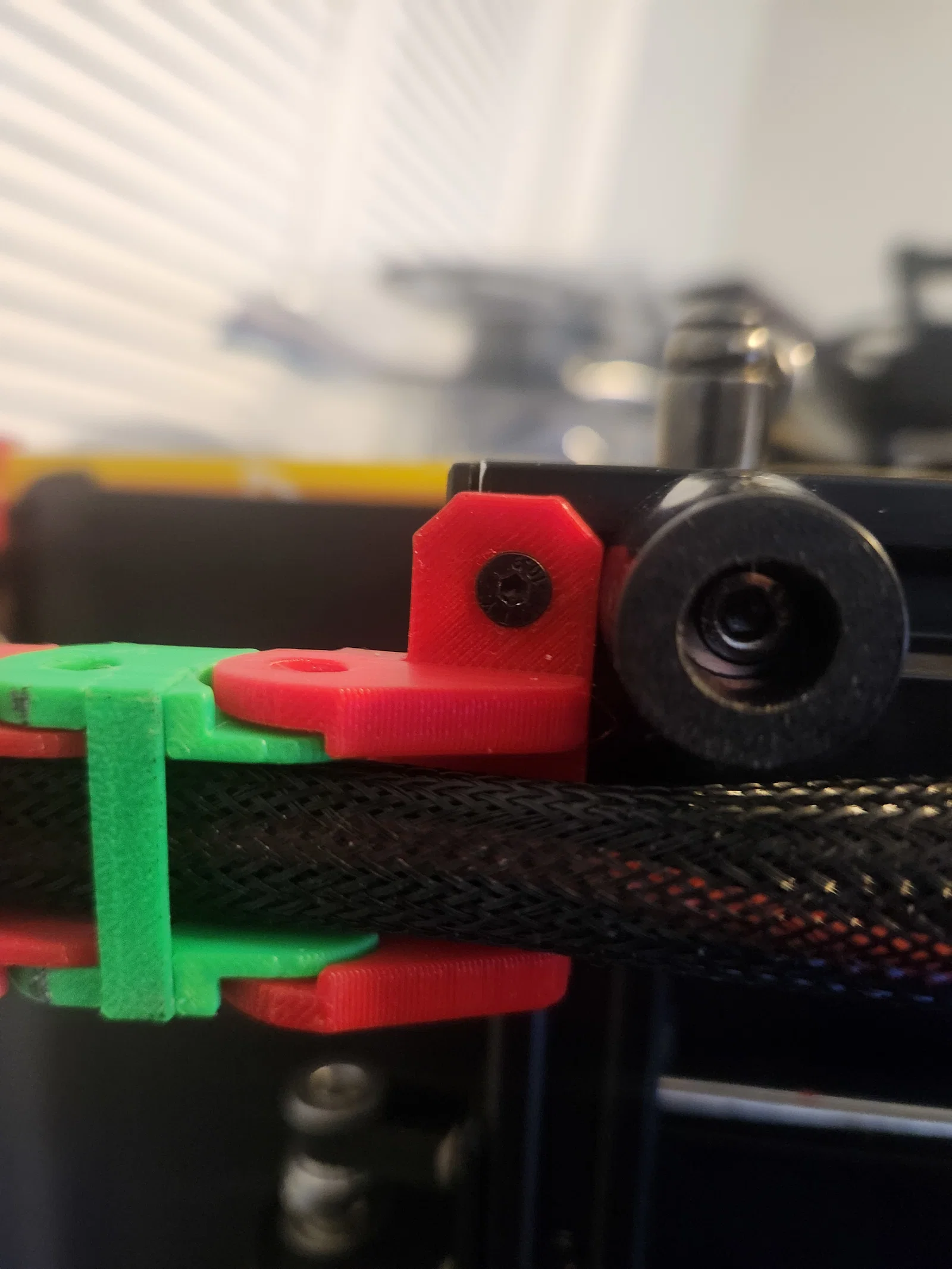

Lắp Bottom Mount:

Dùng 2 ốc M3x8 & 2 M3T-Nuts để bắt lên nhôm định hình 4040.

Hoặc cách mình thích hơn là dùng 2 ốc M3x6 đầu chìm (countersunk) với 2 t-nuts.

Tương thích với các Sheet Aligners này:

Mới!!! 1.

           2. [Anycubic Kobra 2 Max BOLT-ON Sheet Aligner v2](https://www.f3d.vn/3d-model/93790-khuon-can-chinh-tam-trai-mat-ban-anycubic-kobra-2-max-dang-bolt-on-v2)

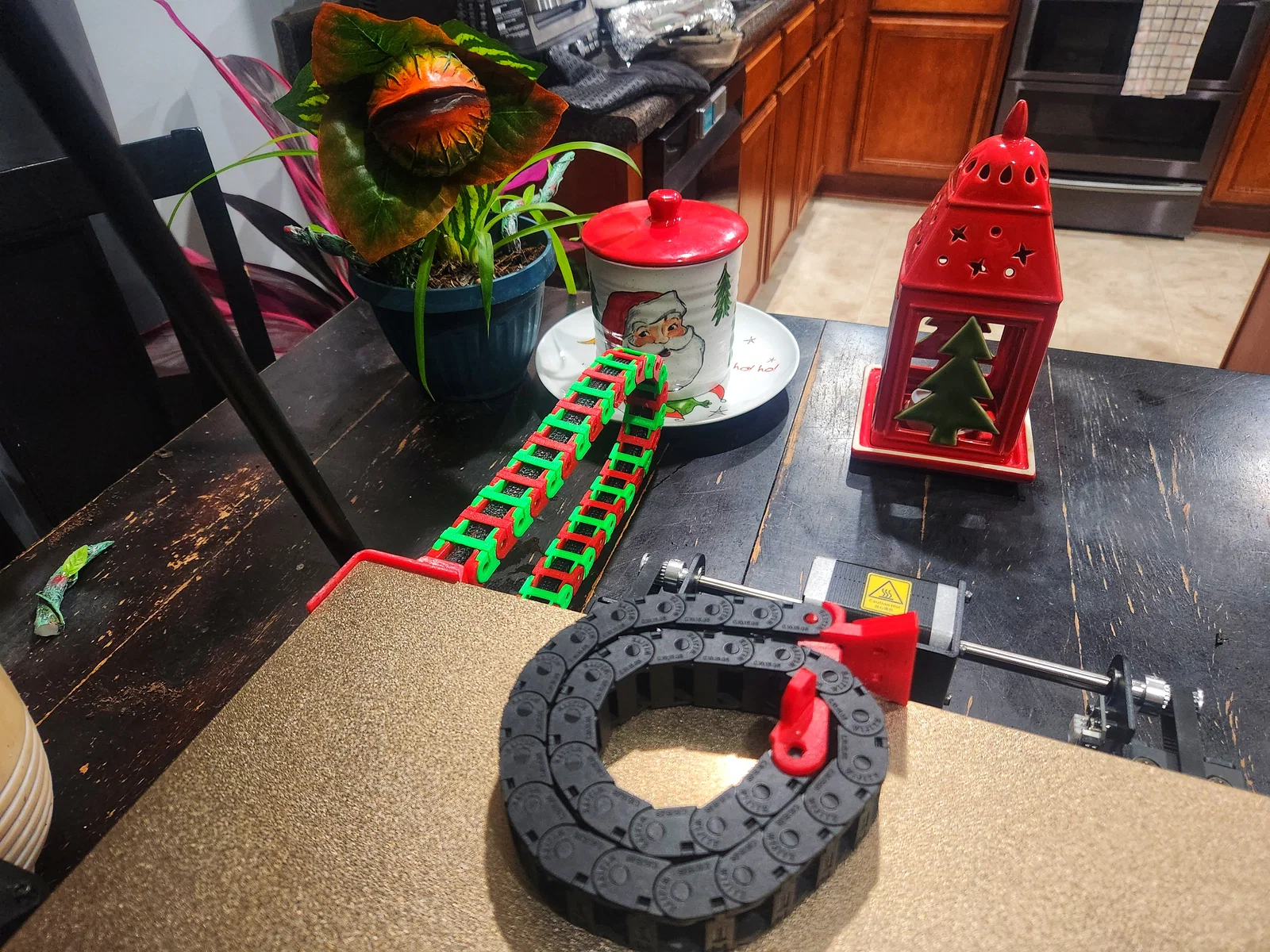

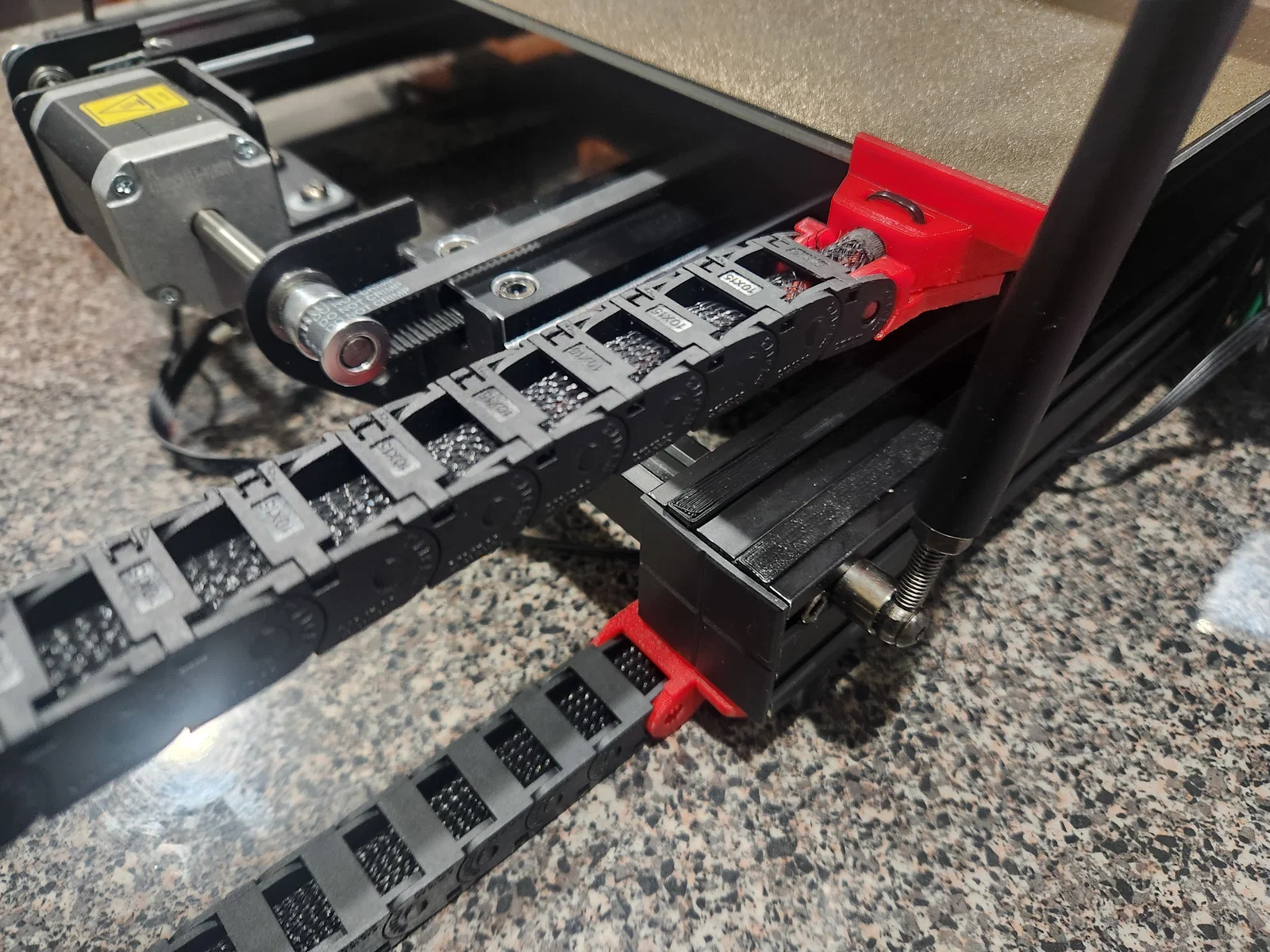

Ngoài ra, nếu bạn không muốn in toàn bộ các links, mình có thiết kế sẵn các end mounts của drag chain này.

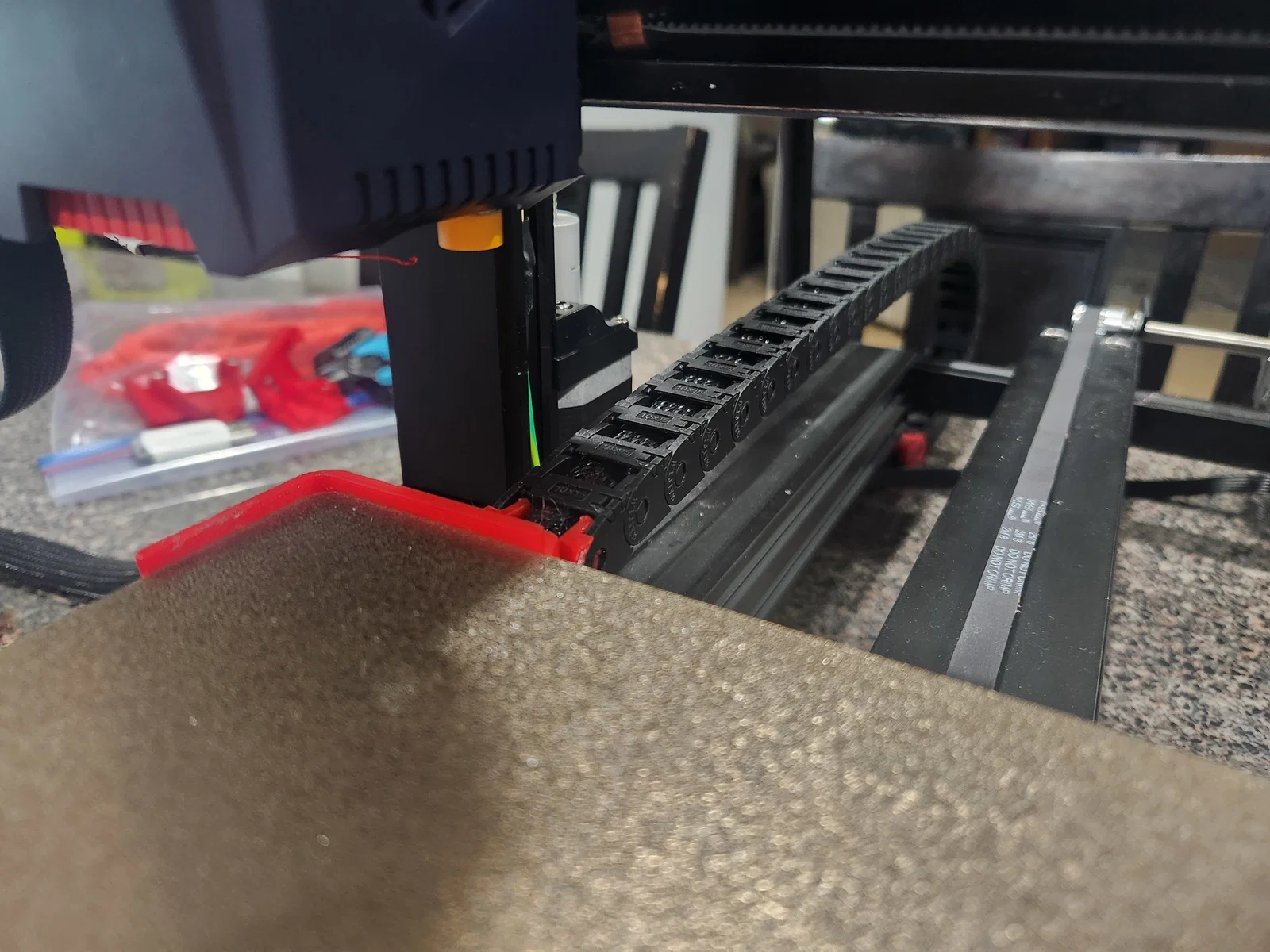

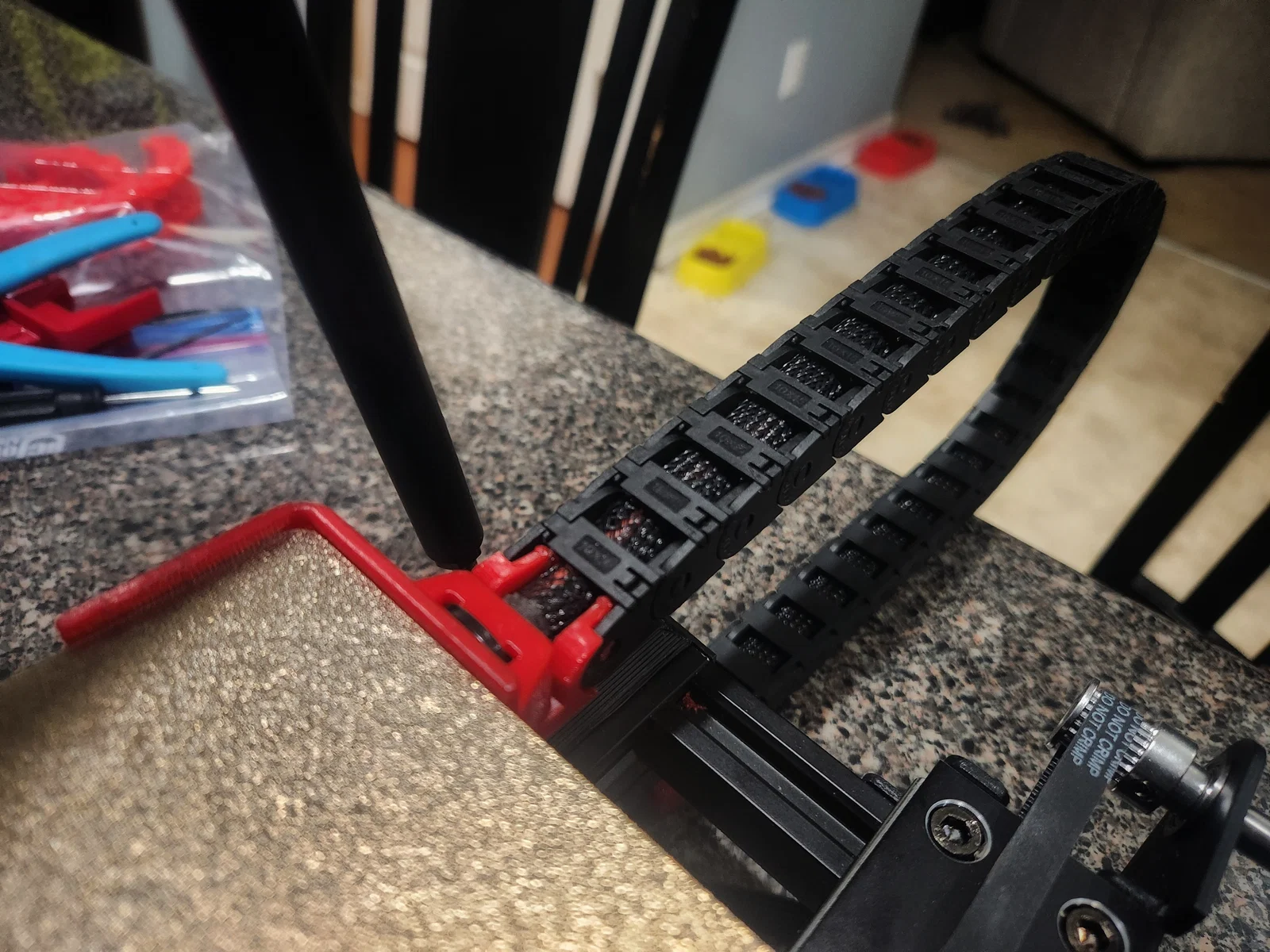

Để dùng với loại Amazon Cable Chain này: https://amzn.to/3VHcPD2

Bản này dành cho Kobra 2 Max. Đây là v1 (Medium Tolerance). Vui lòng không remix.

Mình sẽ làm 2 phiên bản dung sai khác nhau trong các bản cập nhật sau. Phiên bản này tạo ra mức “vừa đủ” để Cable Drag Chain có thể in được trên máy đã calibration tốt, và cả trên máy 3D chưa calibration kỹ.

1. Low Tolerance: sẽ in được trên máy 3D chưa calibration.

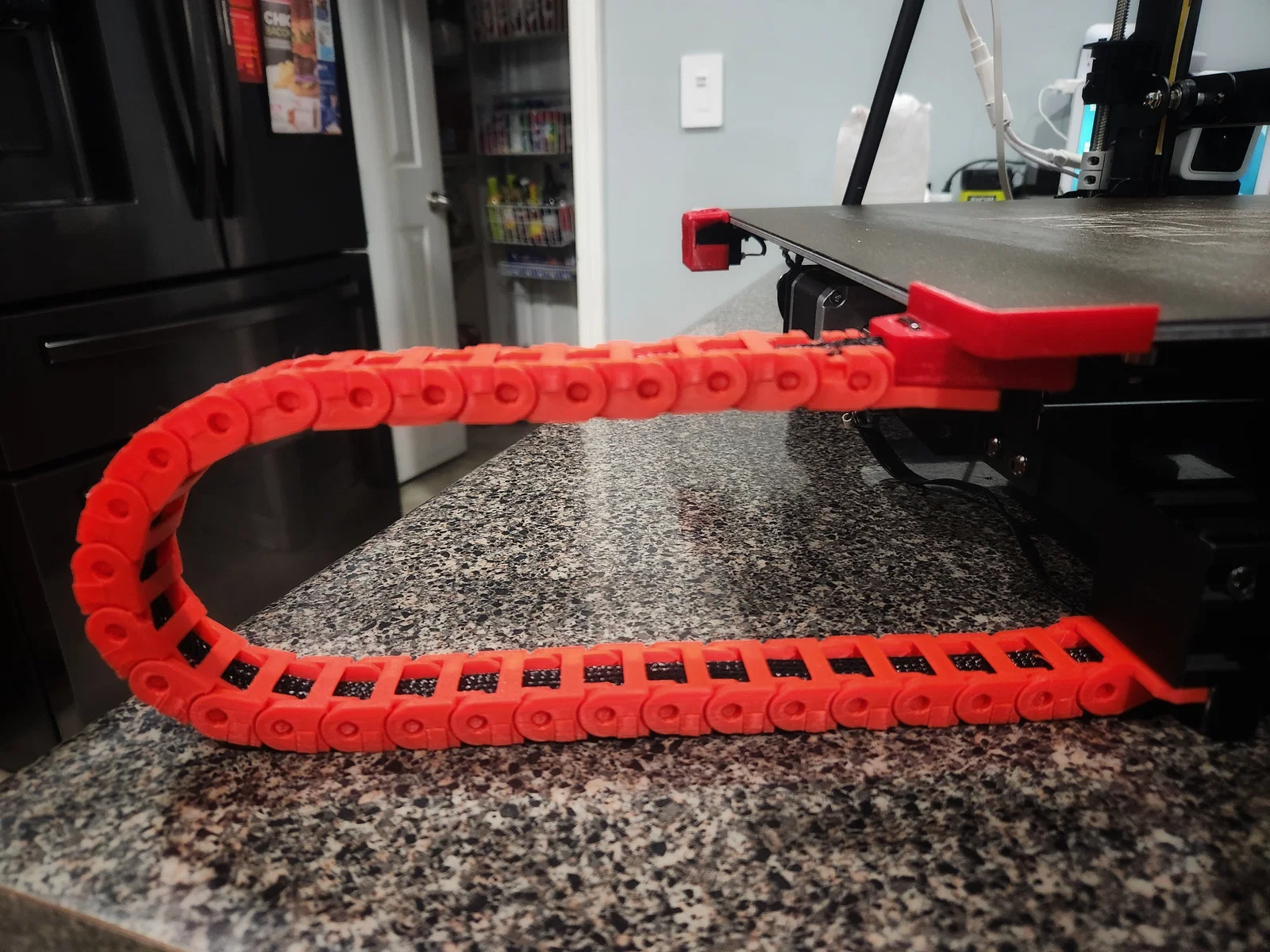

   2. High Tolerance Model: có thể treo nguyên sợi chain lên mép bàn mà vẫn tự đỡ được. Nếu máy chưa calibration để in ra kích thước chuẩn thì sẽ không in đúng được bản này, và cũng sẽ không flex đúng như bản high tolerance.

Kobra 2 và Kobra 2 Pro hiện đã hoàn thiện và có thể xem tại đây

Anycubic Kobra 2 Pro & Kobra 2 Cable Drag Chain

Kobra 2 Plus vẫn đang (Beta). (sắp ra) Nếu bạn muốn tải về và test giúp mình thì quá tốt. Nếu bạn có Kobra 2 Plus. Nếu bạn phát hiện chỗ nào không hoạt động, vui lòng nhắn cho mình qua inbox trên Printables.

Mình sẽ tiếp tục test dung sai để chốt cho cả series. Vui lòng không remix.
