StealthBurner cho VzBot (ngàm gắn Voron StealthBurner)

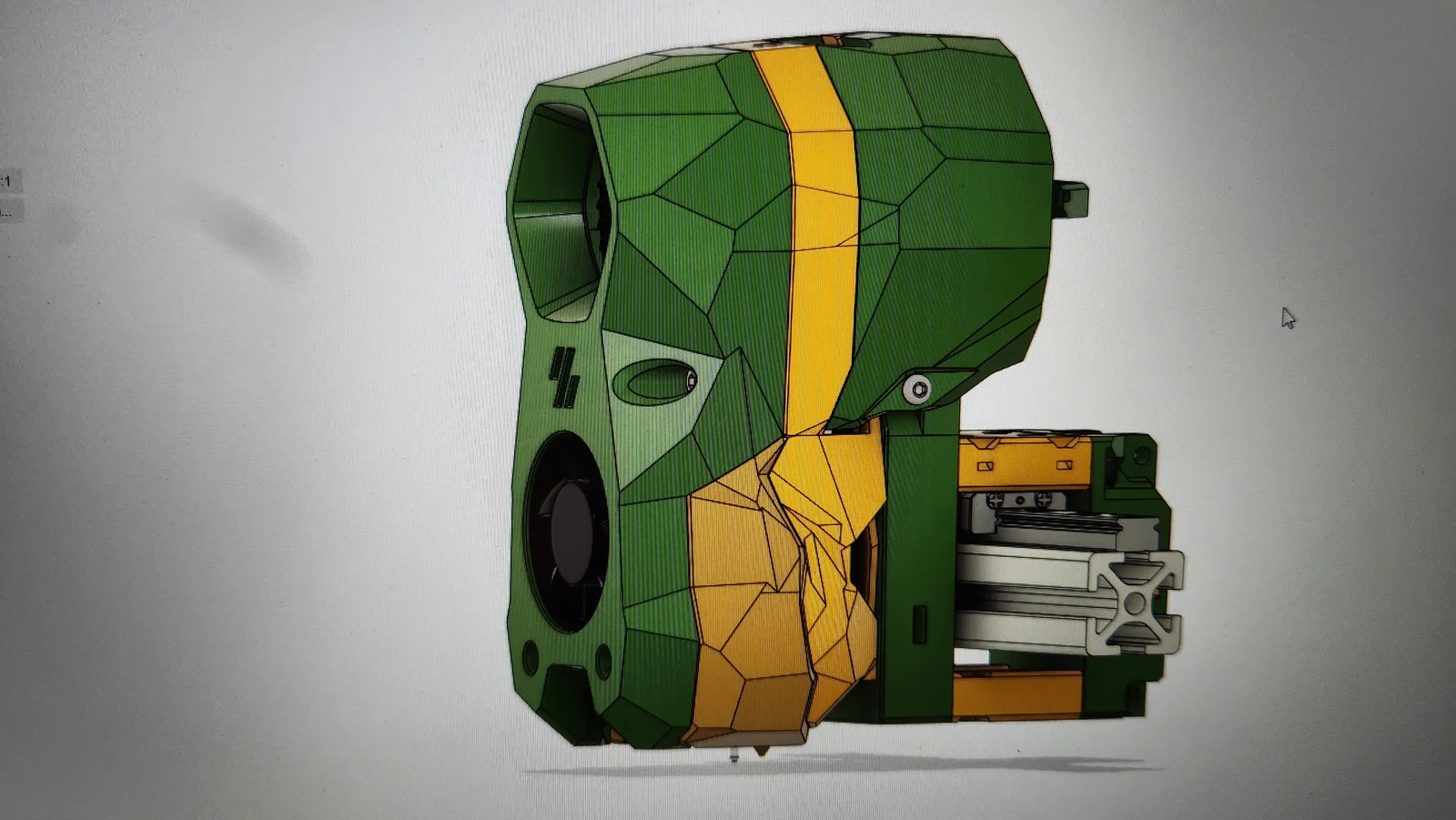

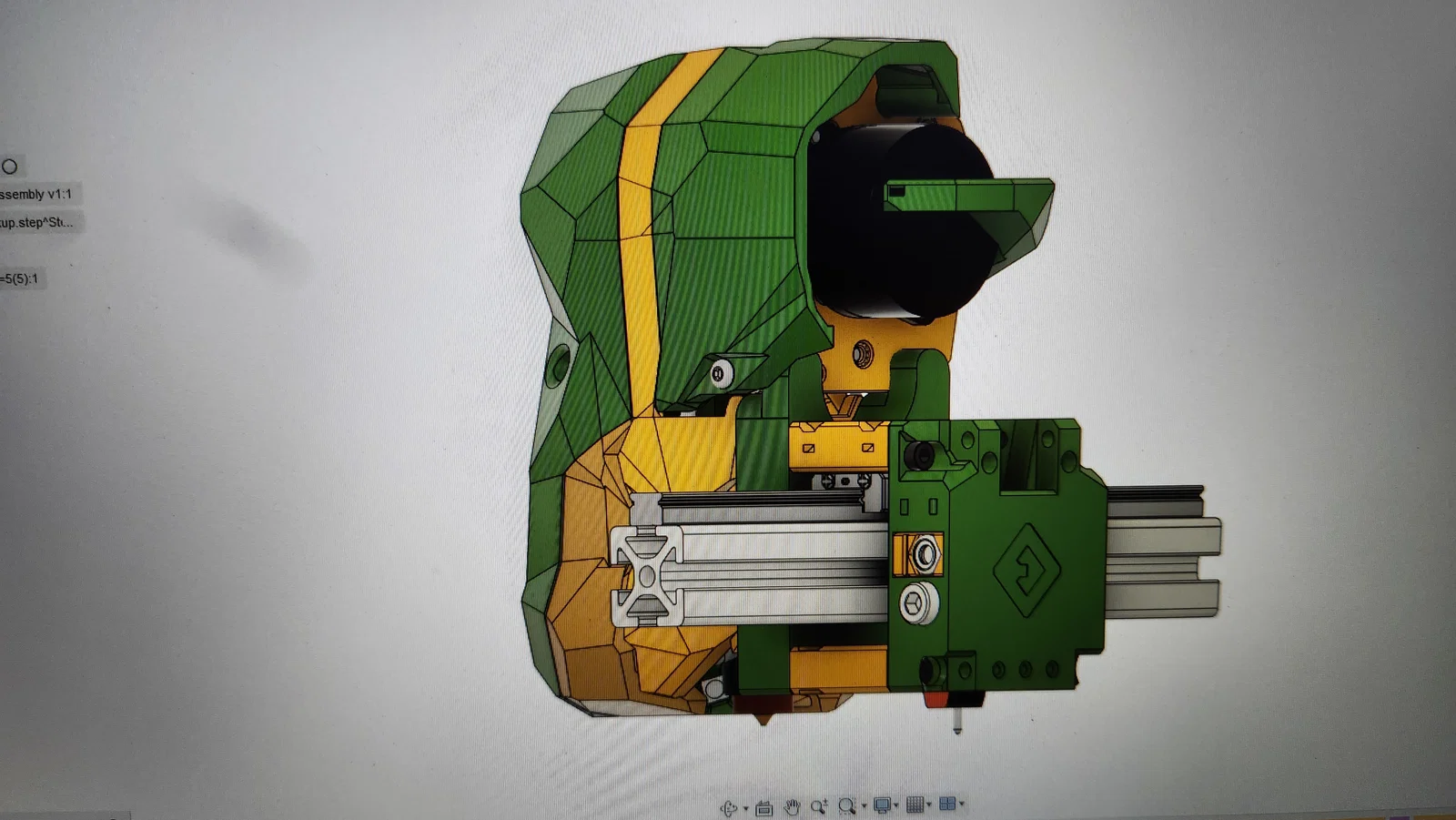

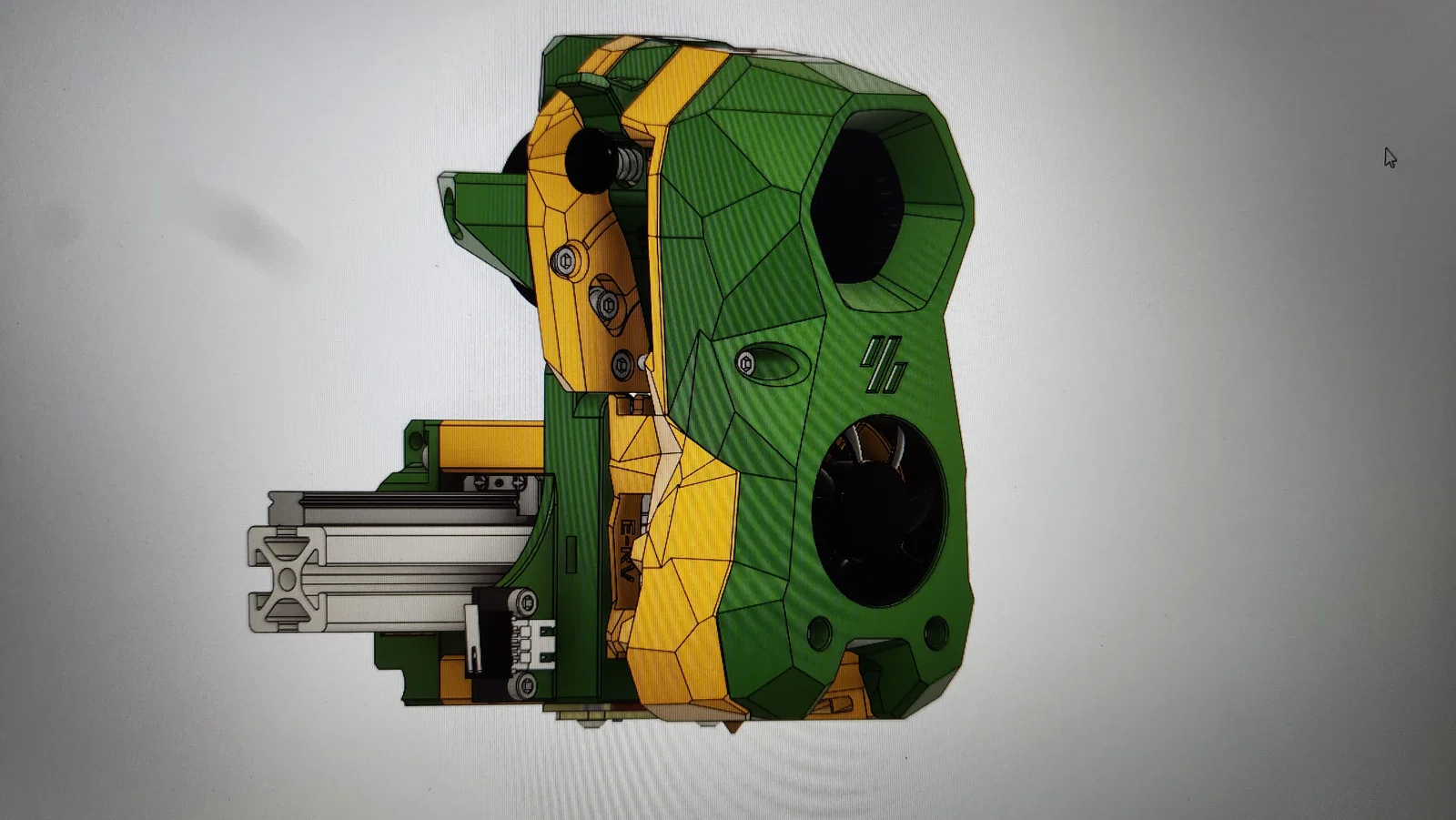

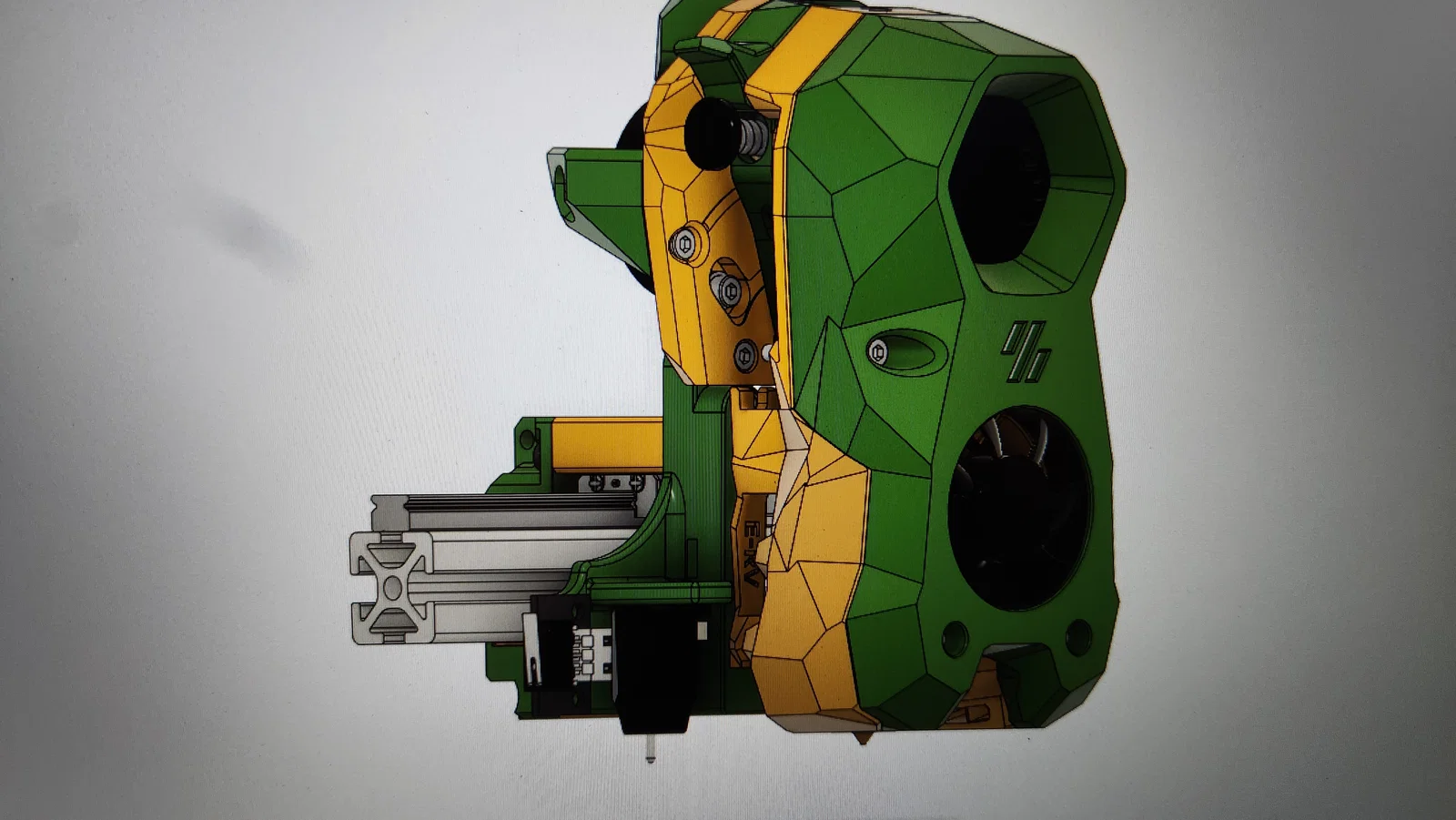

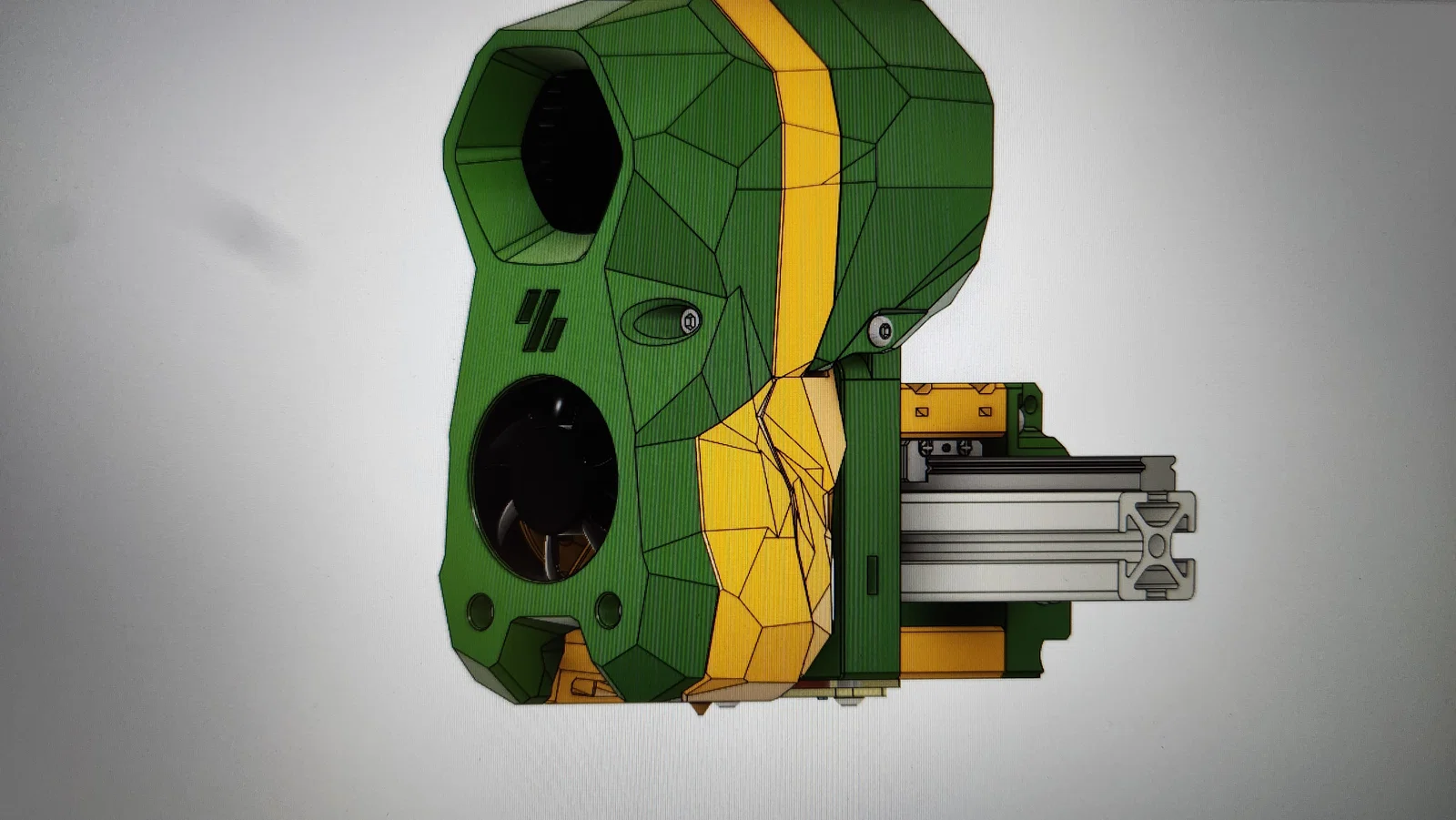

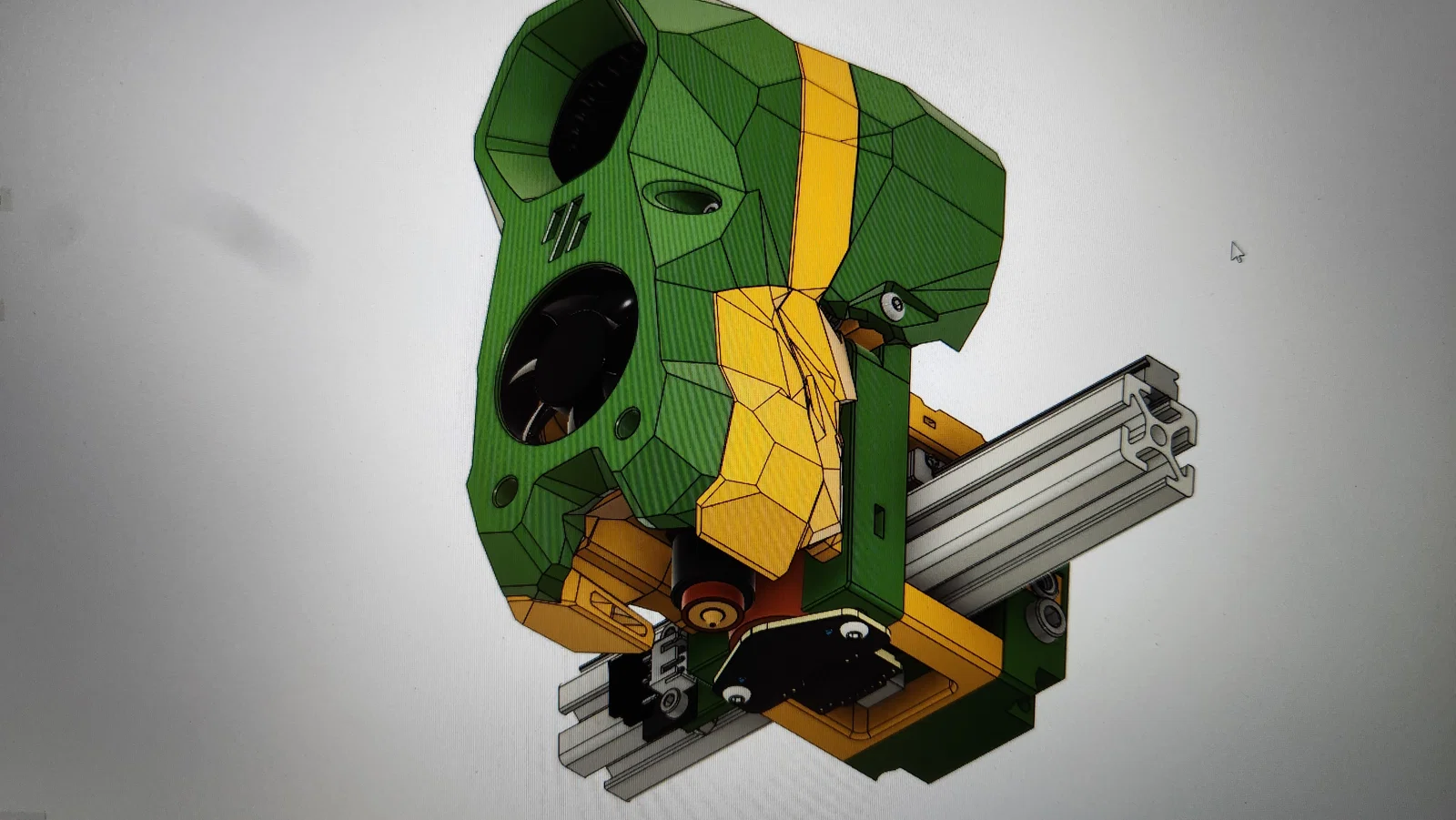

Đây là một giải pháp gá/lắp để gắn Voron StealthBurner lên VzBot.

Mình đã chỉnh lại ngàm EVA 3 và canh đường đi dây curoa (belt paths) cho hệ gantry của VzBot. Mình làm thêm một tấm adapter phía trước để giữ toolhead Voron StealthBurner.

Sao lại làm vậy, bạn hỏi hả? Vì mình muốn làm, mình làm được, và mình không quan tâm mấy “purist” của VzBot nghĩ gì.

Mình có chỉnh nhẹ tấm motor plate của CW2, bỏ bớt phần vật liệu dư ở phía dưới vì nó bị cấn với tấm mounting plate của mình. Nếu bạn đã in sẵn CW2 rồi thì chắc chỉ cần dùng dao rọc/hobby knife tỉa bớt phần dư là lắp vừa, khỏi cần in lại.

Dây curoa phía trước gắn y như toolhead VzBot. Phần bắt phía sau giống EVA 3, dùng bu-lông M5x40 cho bộ tensioner.

Mình có kèm 2 phiên bản: 1 cho BTT Microprobe, và 1 cho Cartographer (chắc cũng hợp với Beacon và IDM probes, nhưng mình chưa kiểm tra) bản Low Profile. Cả hai bản đều có vị trí gắn cho endstop X zin của Tronxy. Với Cartographer, vui lòng thêm long đền (washers) làm spacer giữa probe và ngàm.

Mình cũng kèm file .step cho cả hai phiên bản để bạn dễ chỉnh cho probe khác hoặc tùy nhu cầu.

Bạn chọn bộ Bottom và Front mounts theo probe bạn dùng; các phần còn lại giống nhau cho cả hai. Dù chọn bản nào bạn cũng sẽ cần 2 belt tensioners.

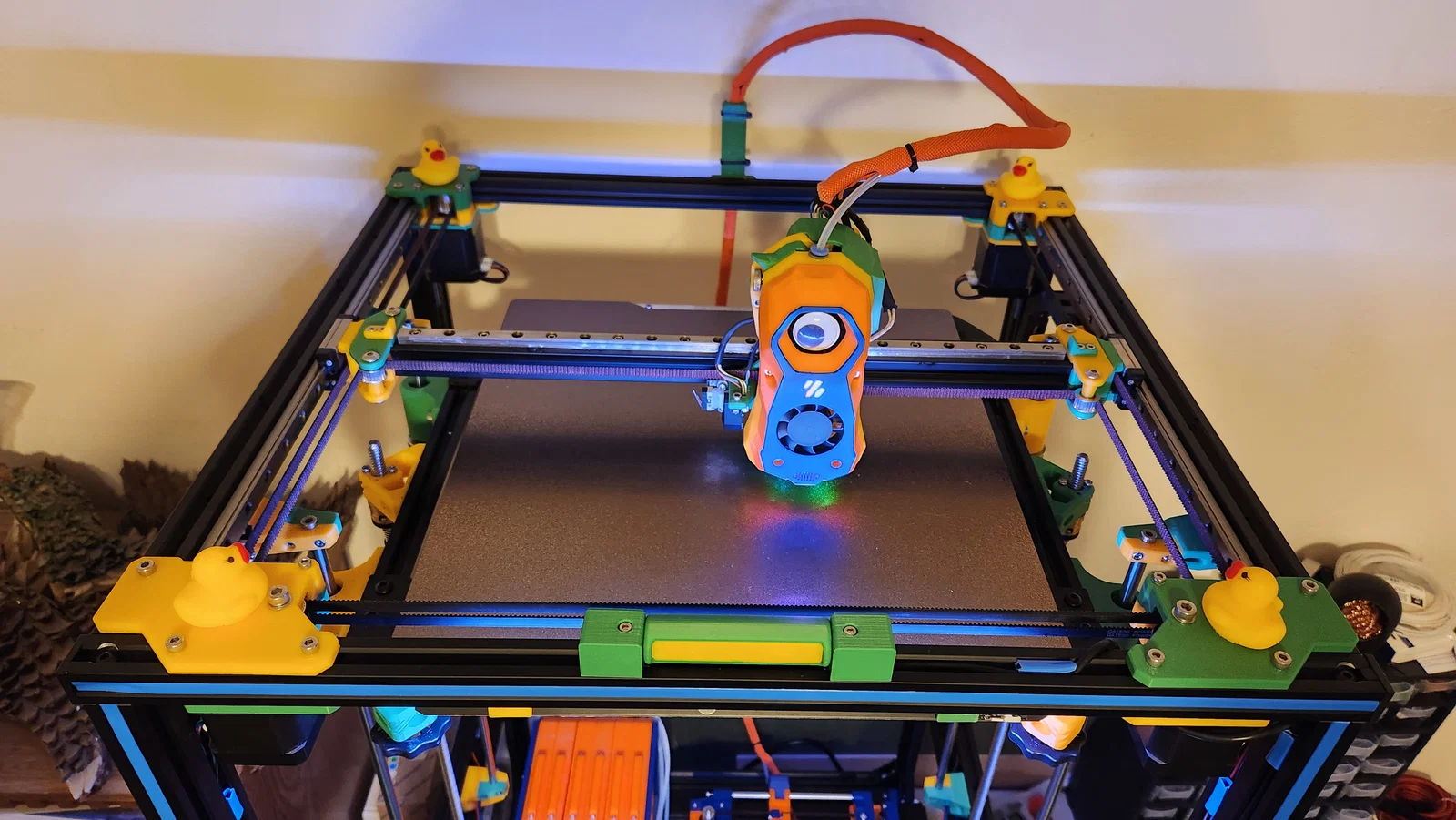

Bạn sẽ bị mất một ít build volume khi dùng SB toolhead so với toolhead VzBot tiêu chuẩn. Nó cũng nặng hơn nên bạn sẽ mất một chút tốc độ và kết quả input shaping sẽ không ngon bằng. Tuy vậy, cũng khá bất ngờ là nó chạy ổn trong khả năng của nó, và nếu bạn cần/muốn SB thì đây có vẻ là một cách làm khá ổn.

GLHF, và gửi tới mấy bạn hay “ném đá” một cái :P~~
