Cò bấm thay thế cho hệ thống phun sơn Wagner W 400

Tiếng Anh

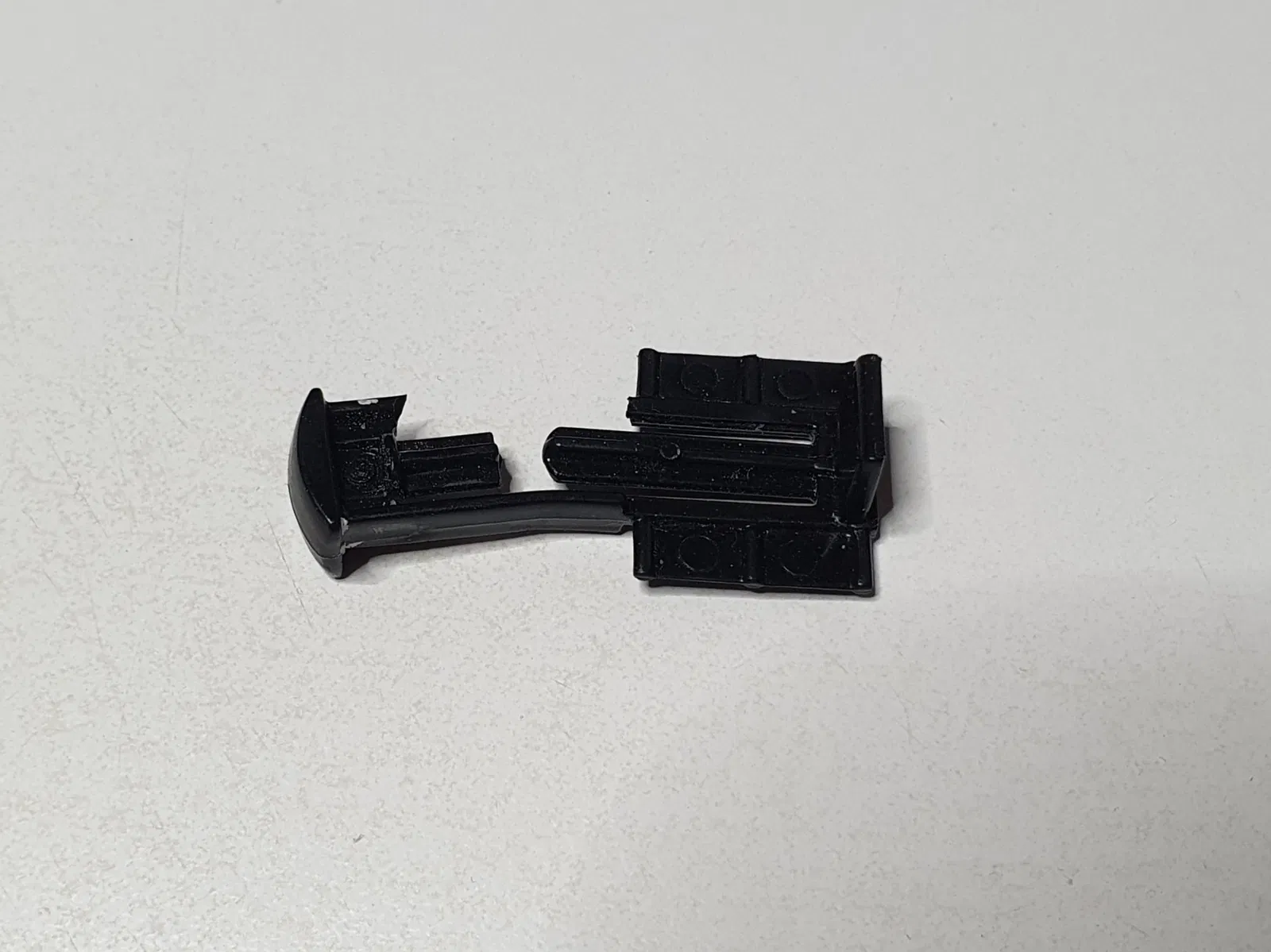

Cò của hệ thống phun sơn của tôi bị hỏng và tôi cần một linh kiện thay thế. Tôi không thể tìm thấy nó trên trang web của Wagner, vì vậy tôi phải tự làm. Có thể ai đó gặp phải vấn đề tương tự và tôi có thể giúp với điều này.

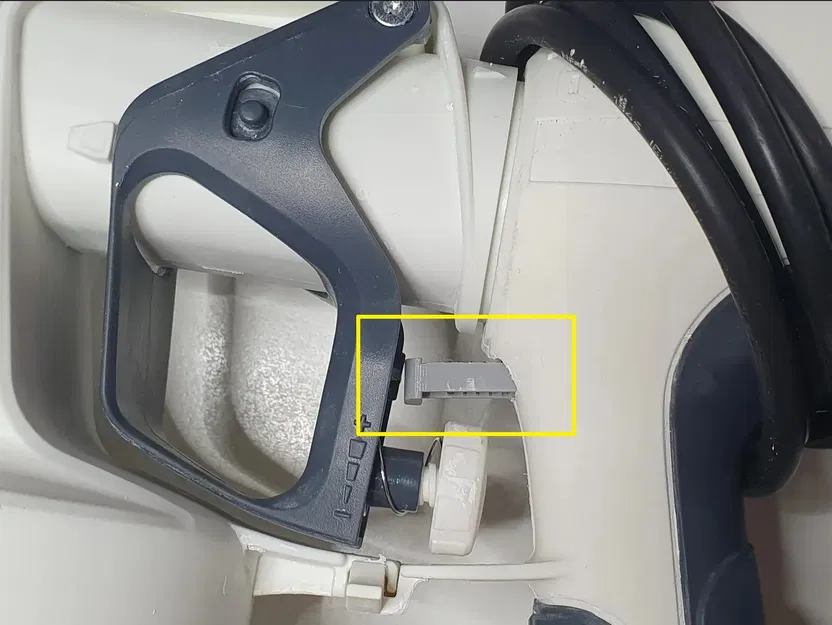

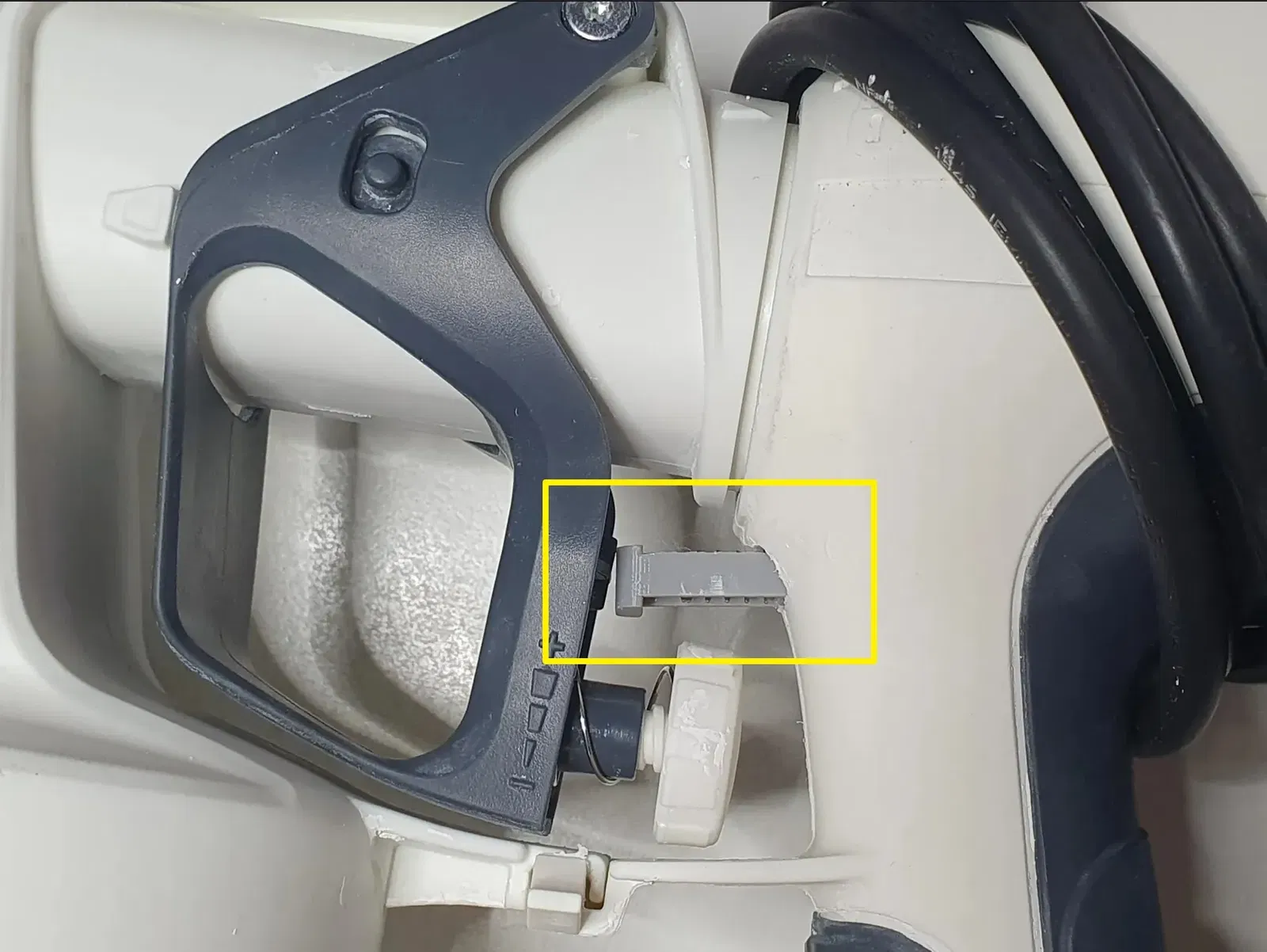

Để lắp đặt, W 400 phải được tháo rời và bên vỏ trên phải được gỡ bỏ, sau đó cò hỏng có thể được lấy ra và đơn giản thay thế bằng cái in.

Lắp đặt:

1. Tháo đơn vị phun ra khỏi đơn vị động cơ bằng cách nhấn vào móc nhỏ bên dưới cò. Vặn và nới lỏng như đã mô tả trong hướng dẫn sử dụng.
2. Nới lỏng nhãn dán ở dưới tay cầm của đơn vị động cơ.
3. Nới lỏng tất cả các vít của đơn vị động cơ. Tốt nhất là bắt đầu với 2 vít Phillips ở mặt sau của đơn vị động cơ và kéo ra nắp màu xám đậm. Nếu cần, hãy gỡ bỏ các nắp bên cho bộ lọc cho thông gió động cơ trước (chỉ kẹp lại).
4. Bây giờ nới lỏng các vít còn lại ở hai bên (5x Torx, 1x vít Phillips).
5. Cẩn thận tháo rời một nửa vỏ.
6. Để tháo cò cũ, đẩy lò xo trên cò về phía sau để cò có thể dễ dàng được tháo ra.

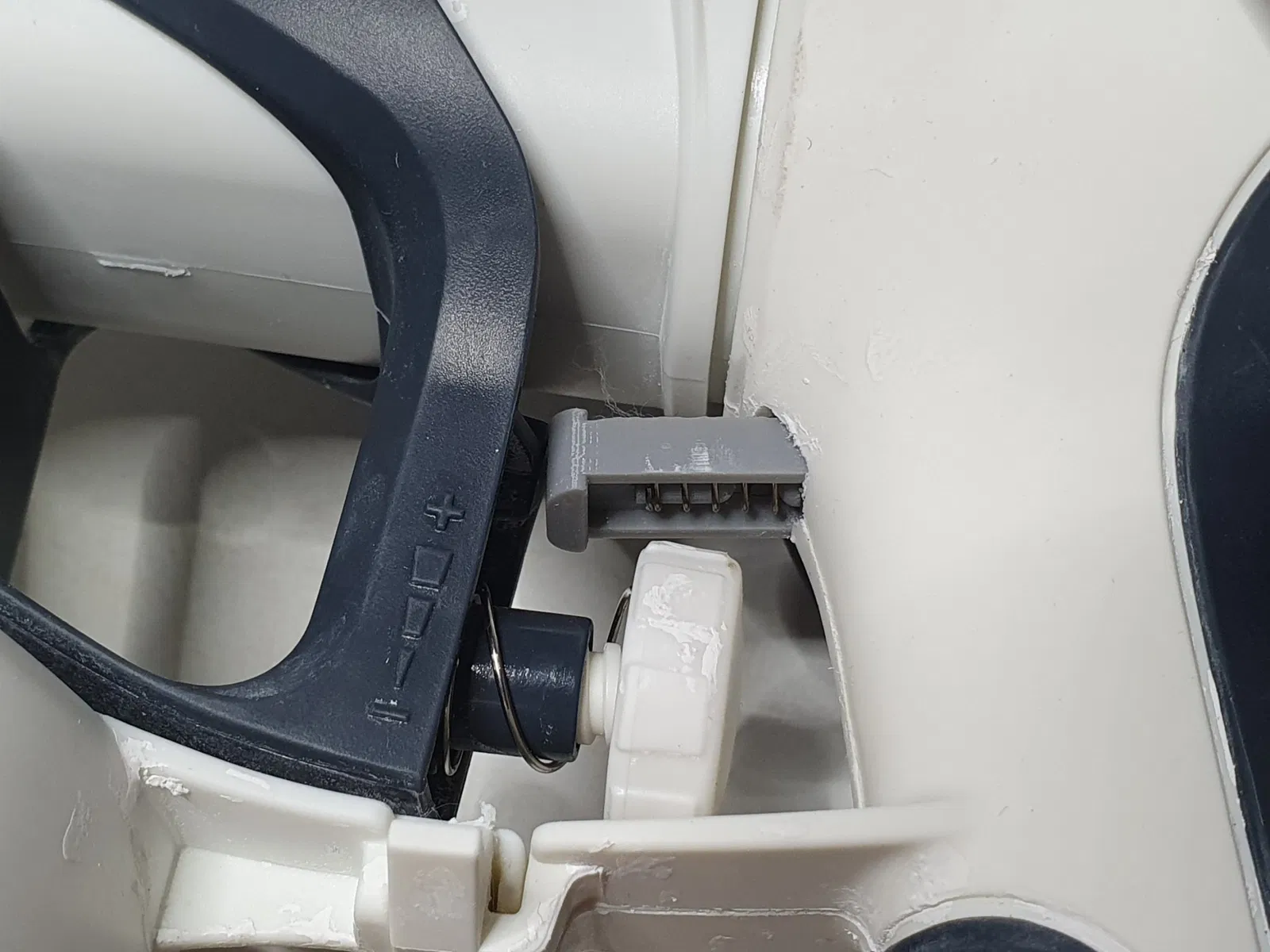

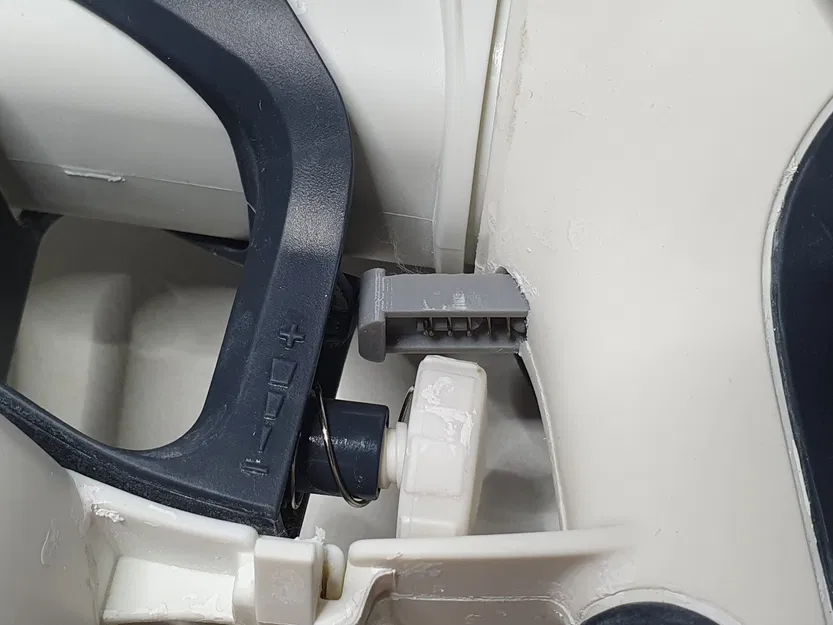

7. Lắp cò mới vào và dẫn lò xo về phía trước một lần nữa.
8. Để lắp lại, làm theo các bước từ bước 5 theo thứ tự ngược lại.

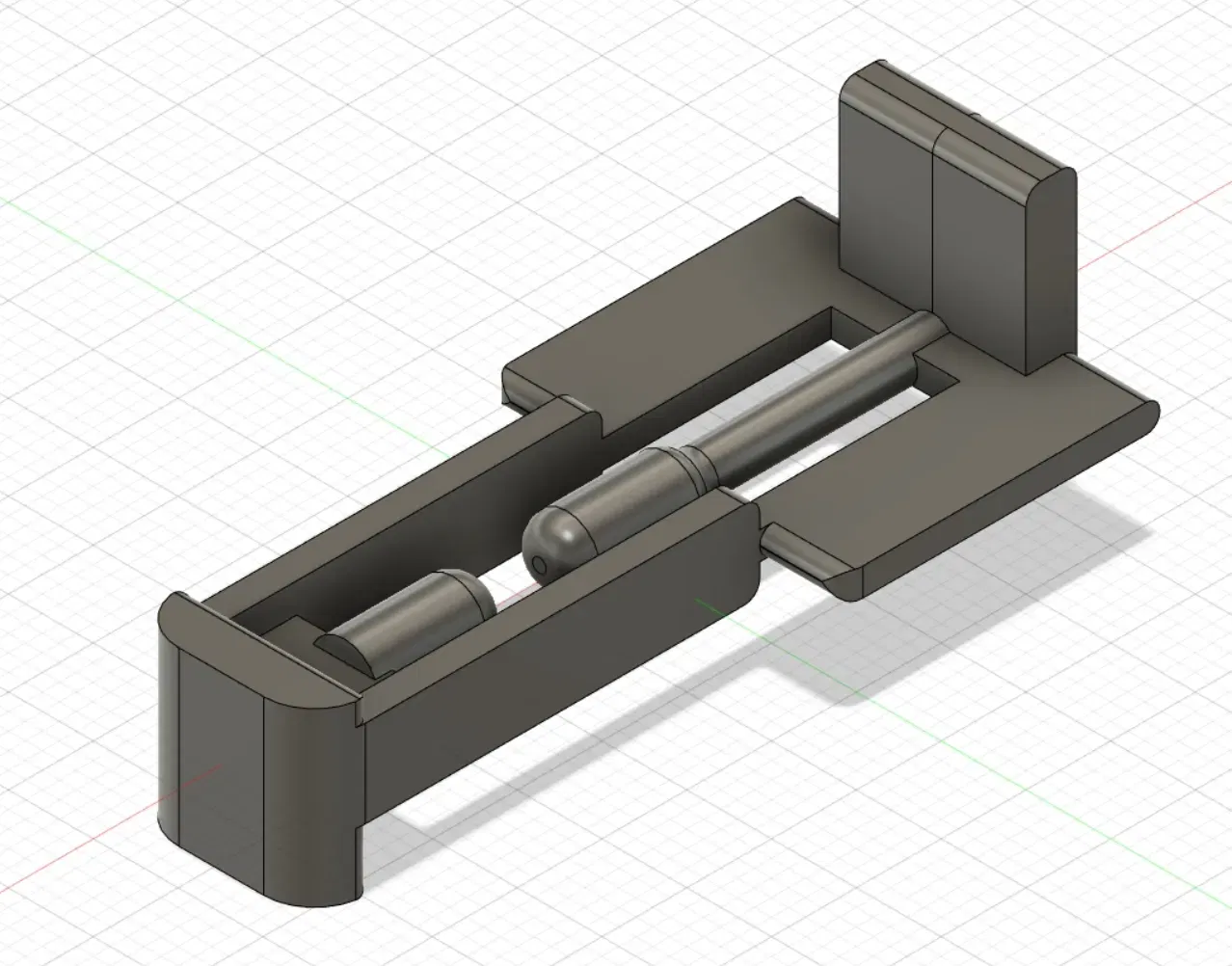

Để in:

Độ phân giải: 0.2 mm
Độ đầy: 100%
Vật liệu filament: PETG, PLA cũng có thể
Hỗ trợ: Chỉ hỗ trợ trên bàn in

Nếu bạn thích điều này hãy để lại một lượt thích hoặc đăng một sản phẩm. Tôi luôn mở cửa cho những gợi ý cải tiến hoặc thay đổi.

___________

Tiếng Đức

Cò của hệ thống phun sơn của tôi bị hỏng và tôi cần một linh kiện thay thế. Vì tôi không tìm thấy điều này trên trang web của Wagner nên tôi phải tự làm. Có thể ai đó gặp phải vấn đề tương tự và tôi có thể giúp với điều này.

Để lắp đặt, W 400 phải được tháo rời và bên vỏ trên phải được gỡ bỏ, sau đó cò hỏng có thể được lấy ra và đơn giản thay thế bằng cái in.

Để lắp đặt, W 400 cần được tháo rời và mặt trên của vỏ cần được gỡ bỏ, sau đó có thể lấy phần kích hoạt bị hỏng ra và thay thế bằng phần in 3D.

Lắp đặt:

1. Tháo đơn vị phun ra khỏi đơn vị động cơ bằng cách nhấn vào móc nhỏ bên dưới phần kích hoạt. Xoay và tháo như mô tả trong hướng dẫn sử dụng.
2. Gỡ bỏ nhãn dán ở dưới tay cầm của đơn vị động cơ.
3. Tháo tất cả các vít của đơn vị động cơ. Tốt nhất là bắt đầu với 2 vít hình chữ thập ở mặt sau của đơn vị động cơ và kéo nắp màu xám đậm ra. Nếu cần, hãy tháo các nắp bên cho bộ lọc thông gió của động cơ (chỉ được kẹp).
4. Bây giờ tháo các vít còn lại bên hông (5 vít Torx, 1 vít hình chữ thập).
5. Cẩn thận gỡ bỏ một nửa vỏ.
6. Để lấy phần kích hoạt cũ ra, hãy ấn lò xo ở phần kích hoạt về phía sau, như vậy phần kích hoạt có thể được lấy ra dễ dàng.
7. Lắp phần kích hoạt mới vào và đưa lò xo trở lại phía trước.
8. Để lắp ráp, thực hiện các bước từ bước 5 theo thứ tự ngược lại.

Đối với in 3D:

Độ phân giải: 0,2 mm
Tỉ lệ lấp đầy: 100%
Vật liệu filament: PETG, PLA cũng có thể
Hỗ trợ: Hỗ trợ chỉ trên bàn in

Nếu bạn thích sản phẩm này, hãy để lại một lượt thích hoặc đăng một sản phẩm đã làm. Tôi luôn sẵn sàng cho các đề xuất cải tiến hoặc thay đổi.
