Bộ bin đựng linh kiện nhỏ cho Honeycomb Storage Wall (HSW)

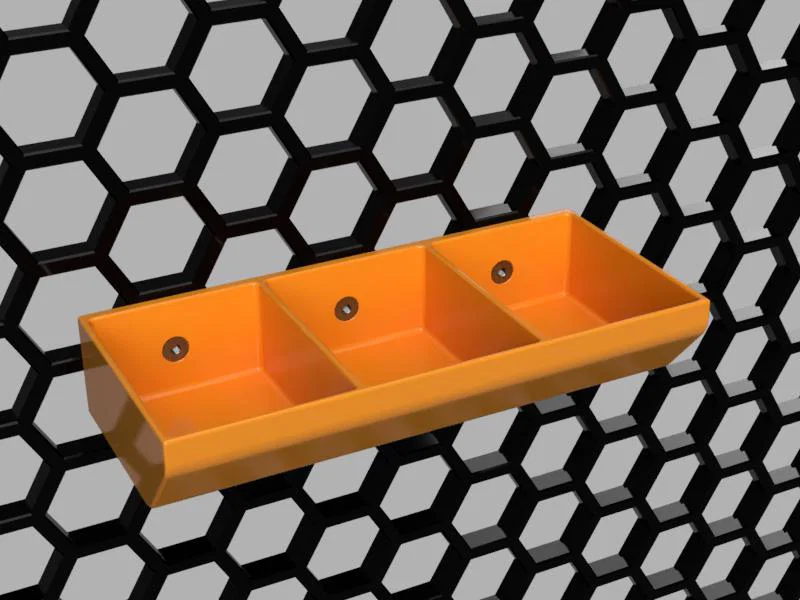

Dưới đây là một số mẫu bin/khay đựng linh kiện nhỏ dành cho Honeycomb storage wall (HSW). Bộ sưu tập có nhiều kích thước bề ngang từ 40 mm đến 200 mm, với độ sâu đáy 40 mm hoặc 50 mm. Một số bin có vách ngăn để chia thành nhiều ngăn nhỏ. Nếu bạn cần nhiều cái, có thể đặt chúng sát nhau.

Installation

Các bin được gắn lên honeycomb wall bằng một insert tuỳ biến; bin sẽ được bắt vít M3 dài 10 mm vào insert. Cách này cho liên kết chắc và an toàn. Mình đã chỉnh insert bằng cách cắt bỏ phần đỉnh để bin có thể đặt sát (flush) với honeycomb wall (và khi bỏ phần đỉnh thì chỉ còn lại phần “gốc”, nên insert mới có tên như vậy).

Mình làm 2 phiên bản insert để gắn bin: một loại ren sẵn cho vít M3, và một loại dùng ê-cu M3. Cá nhân mình thích loại insert có ren hơn. Ngoài ra cũng có 2 phiên bản bin: một loại lỗ countersunk và một loại lỗ phẳng; chọn loại nào tuỳ thuộc vào loại vít bạn dùng.

Printing and print settings

Trong file model, các chi tiết đã được định hướng theo hướng phù hợp nhất để in. Để ra kết quả tốt, hãy in bin nằm phẳng trên đáy, còn insert nằm phẳng trên mặt trước.

Với bin, có thể dùng PLA để in với layer height 0.2 mm và nozzle 0.4 mm hoặc nhỏ hơn. Wall thickness tối thiểu 3 lines và infill 25% (hoặc 100% nếu bạn muốn tường/khối đặc hoàn toàn). Khuyến nghị dùng support cho phần lỗ vít.

Insert có ren M3 cần in với layer height 0.12 mm để phần ren dùng được. Insert dùng ê-cu M3 có thể in với layer height 0.2 mm. Các thiết lập khác có thể là: PLA, nozzle 0.4 mm hoặc nhỏ hơn, wall thickness tối thiểu 3 lines và infill 25%. Khuyến nghị dùng support.

More of my models

Có thể bạn sẽ quan tâm vài model khác của mình.

A set of bins with a low front for the Honeycomb storage wall

Hook set for the Honeycomb storage wall

Feedback lúc nào cũng hữu ích. Để ủng hộ mình hoặc các designer khác làm thêm model, bạn nhớ thả like và/hoặc đăng hình thành phẩm nhé. Nếu có chỗ nào chưa ổn, còn thiếu hoặc cải thiện được, vui lòng để lại bình luận.
