Bending Jig bẻ chân linh kiện điện tử (7.5–17.5 mm)

Tác giả SheepMe

Lượt tải
5.153
Lượt thích
2.287
Lượt coi
19.450

File 4 5,8 MB

  • BendingJig_1777329737.stlSTL · 1,8 MB
  • BendingJig_1777329738.3mf3MF · 413,4 KB
  • BendingJig_1777329739.FCStdFCSTD · 1,5 MB
  • BendingJig_0.2mm_PLA_MK3S_1h4m_1777329740.gcodeGCODE · 2,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mình tìm thấy cái jig này (bản gốc làm bằng gỗ) trong chuyến đi Nhật cách đây hai mươi năm, ở mấy con hẻm của một khu chợ điện tử tại Shibuya, Tokyo. Mình nghĩ sao không chia sẻ với bạn cái dụng cụ nhỏ này—nó đã phục vụ mình rất tốt suốt nhiều năm.

Model

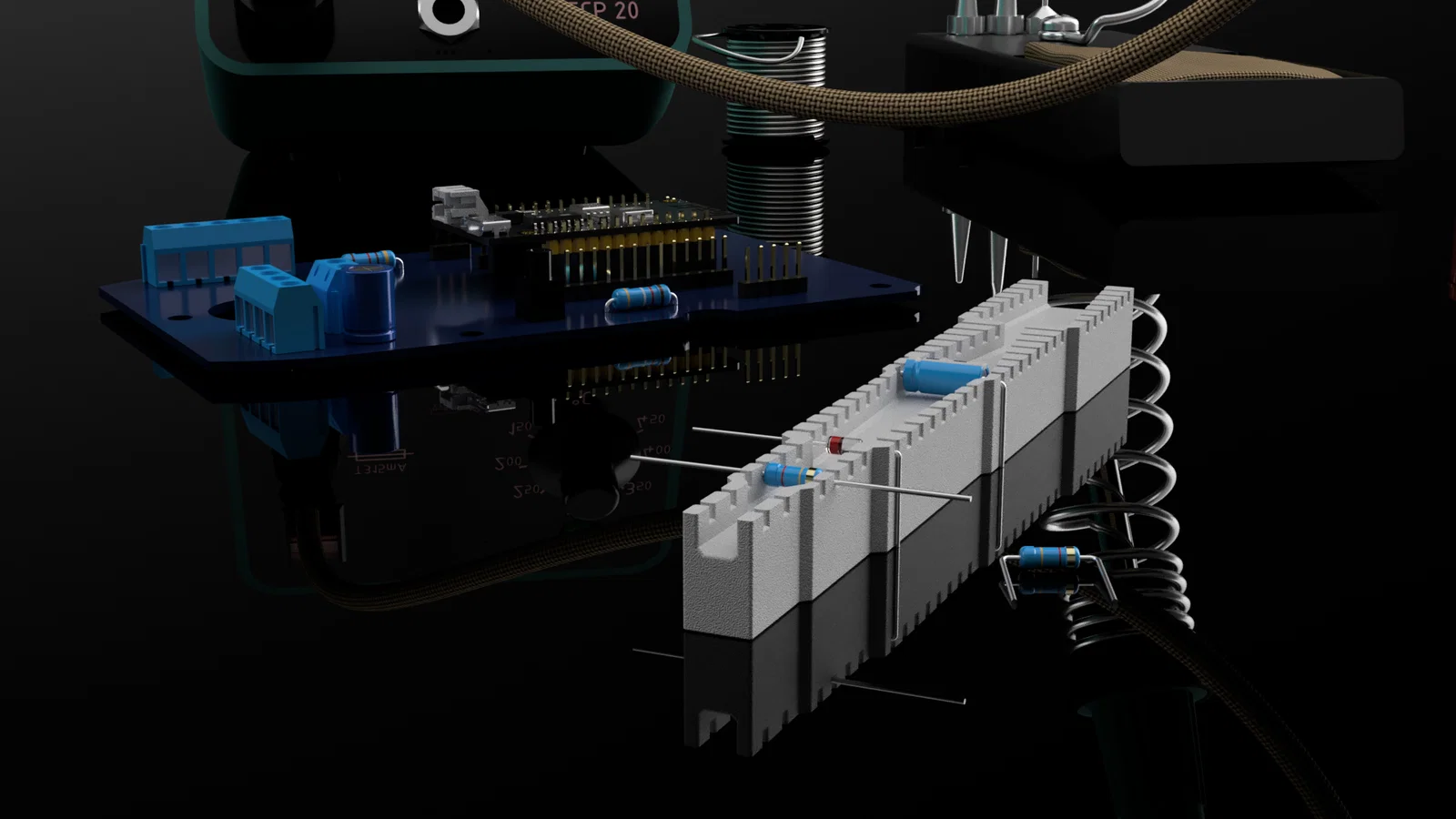

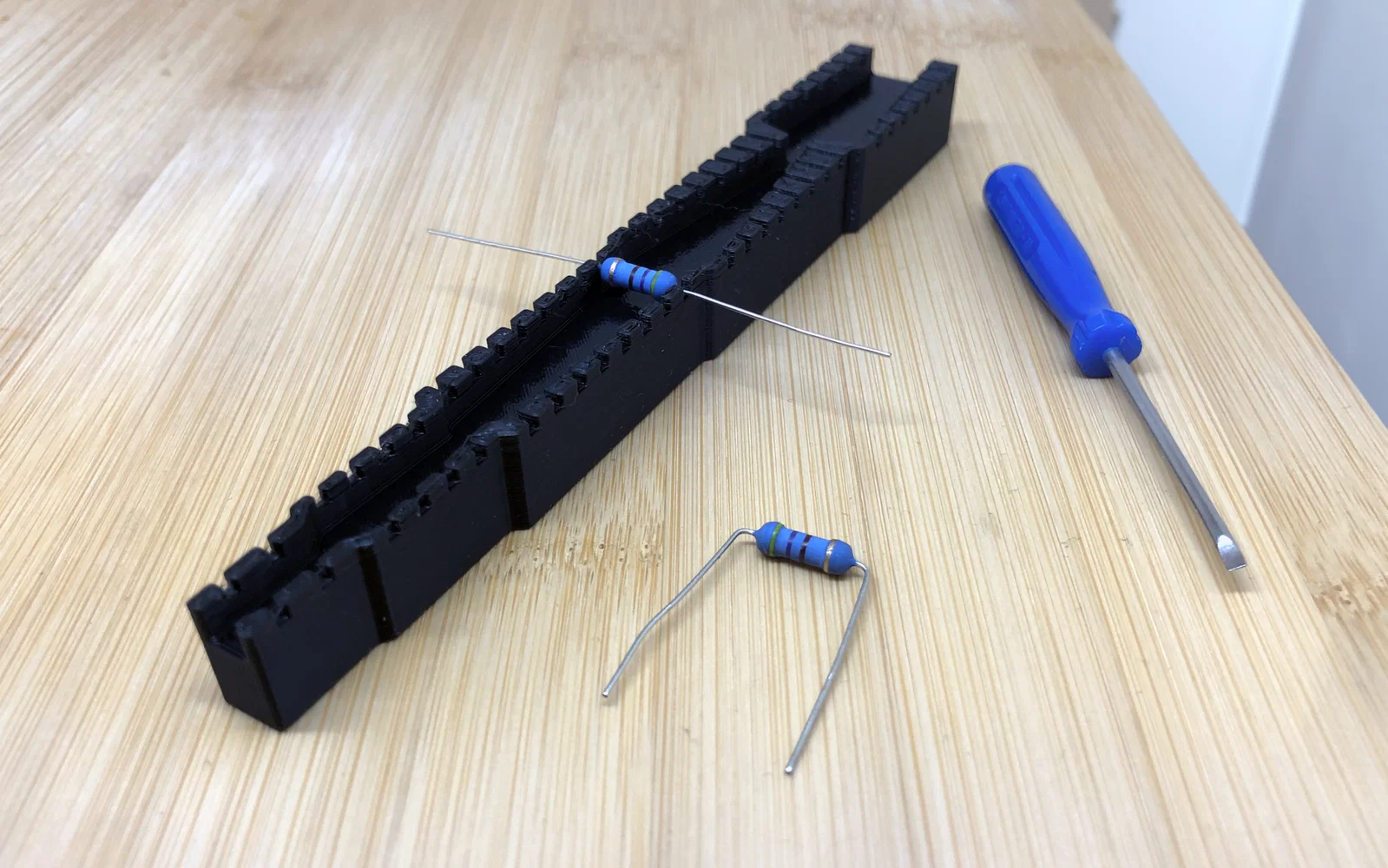

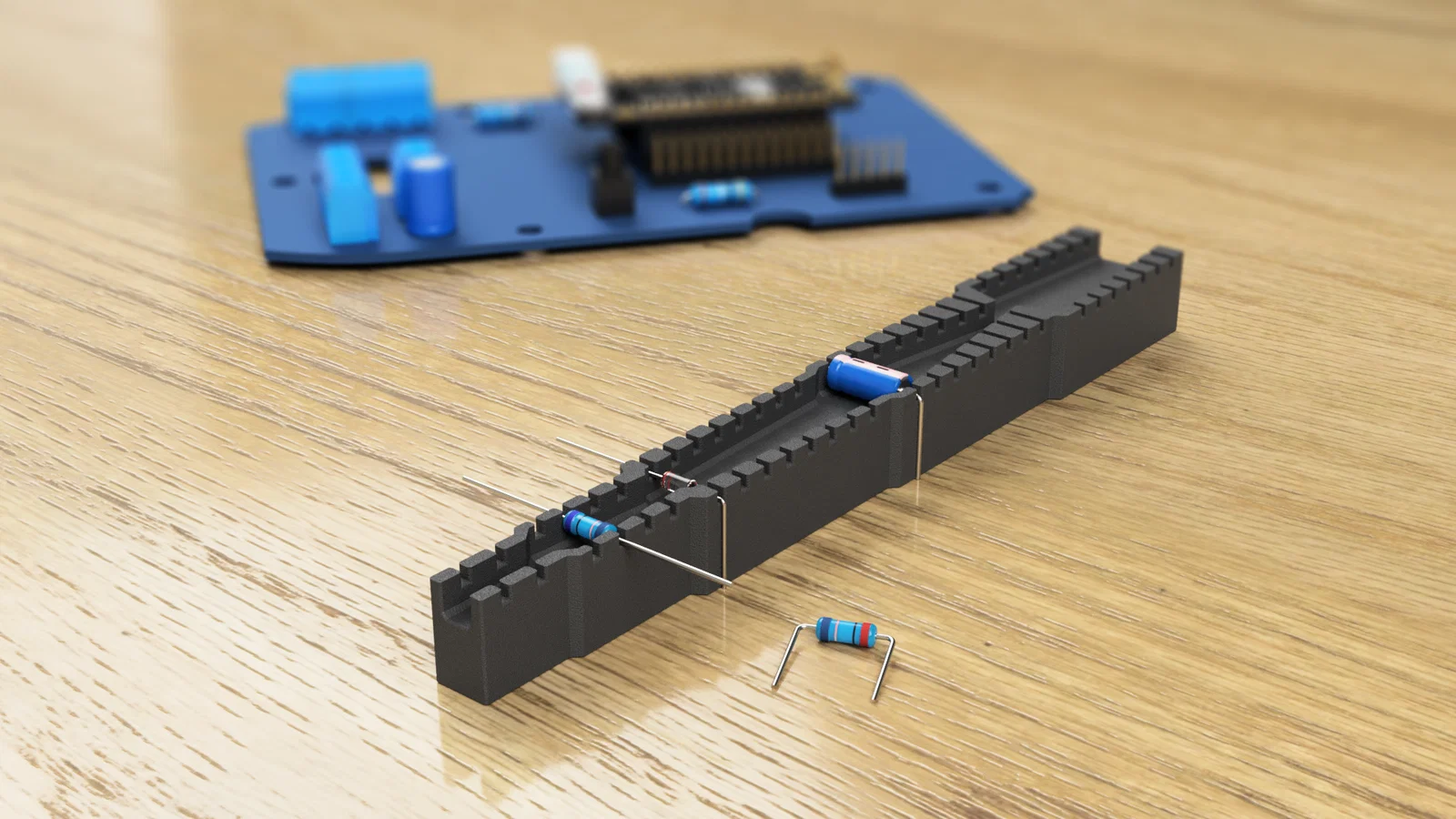

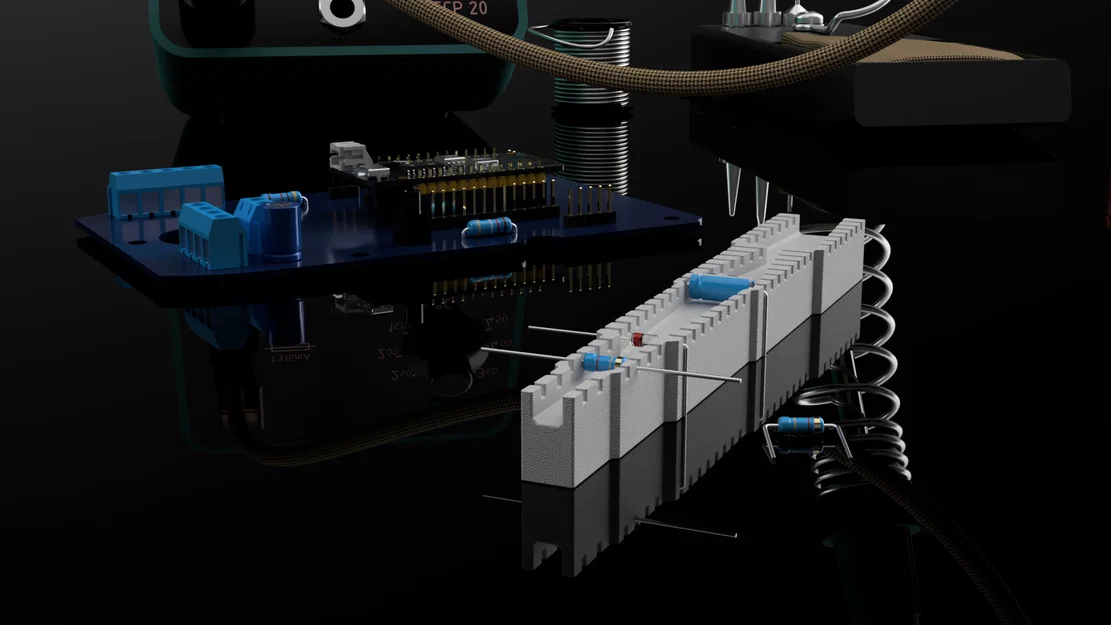

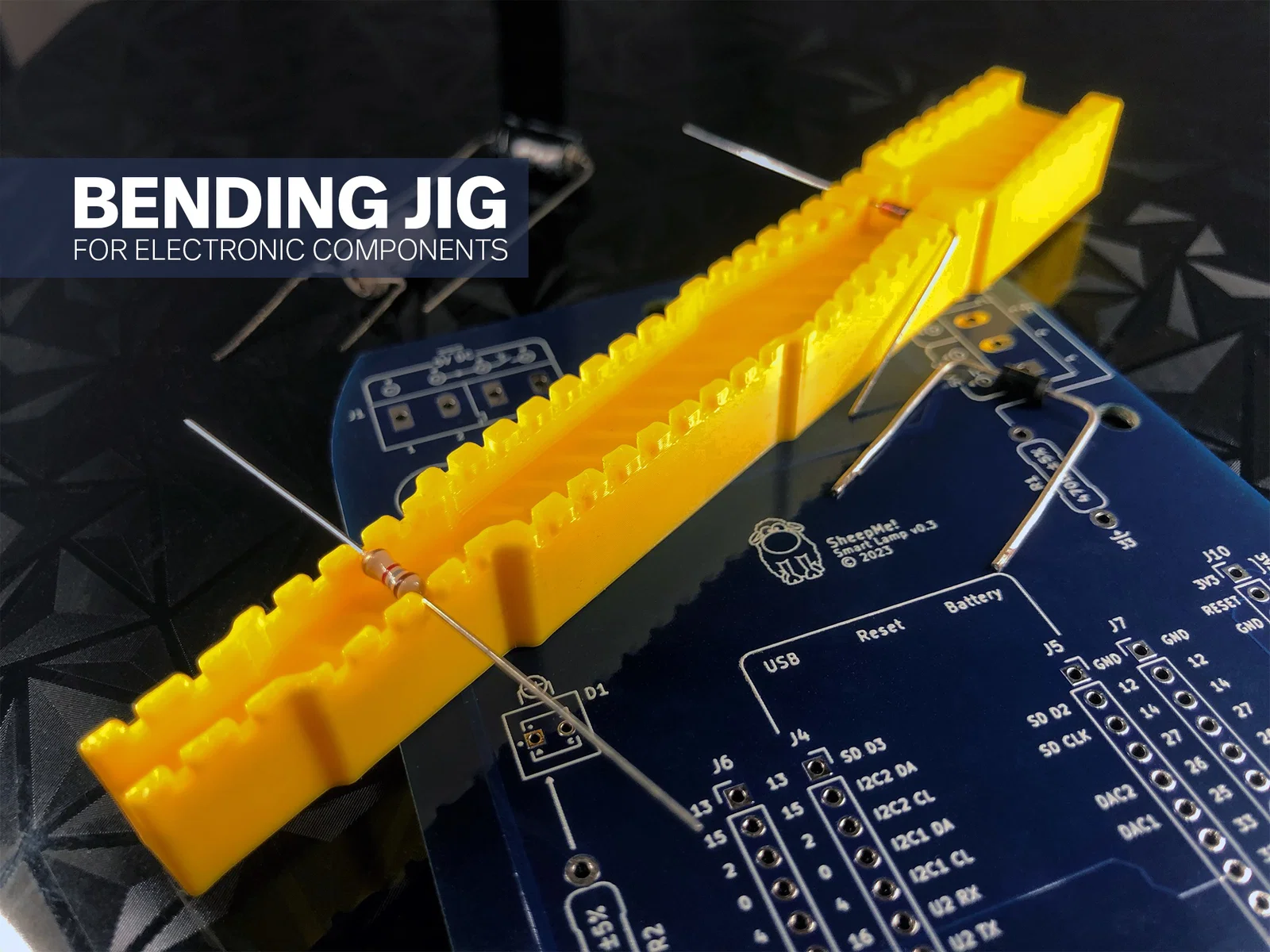

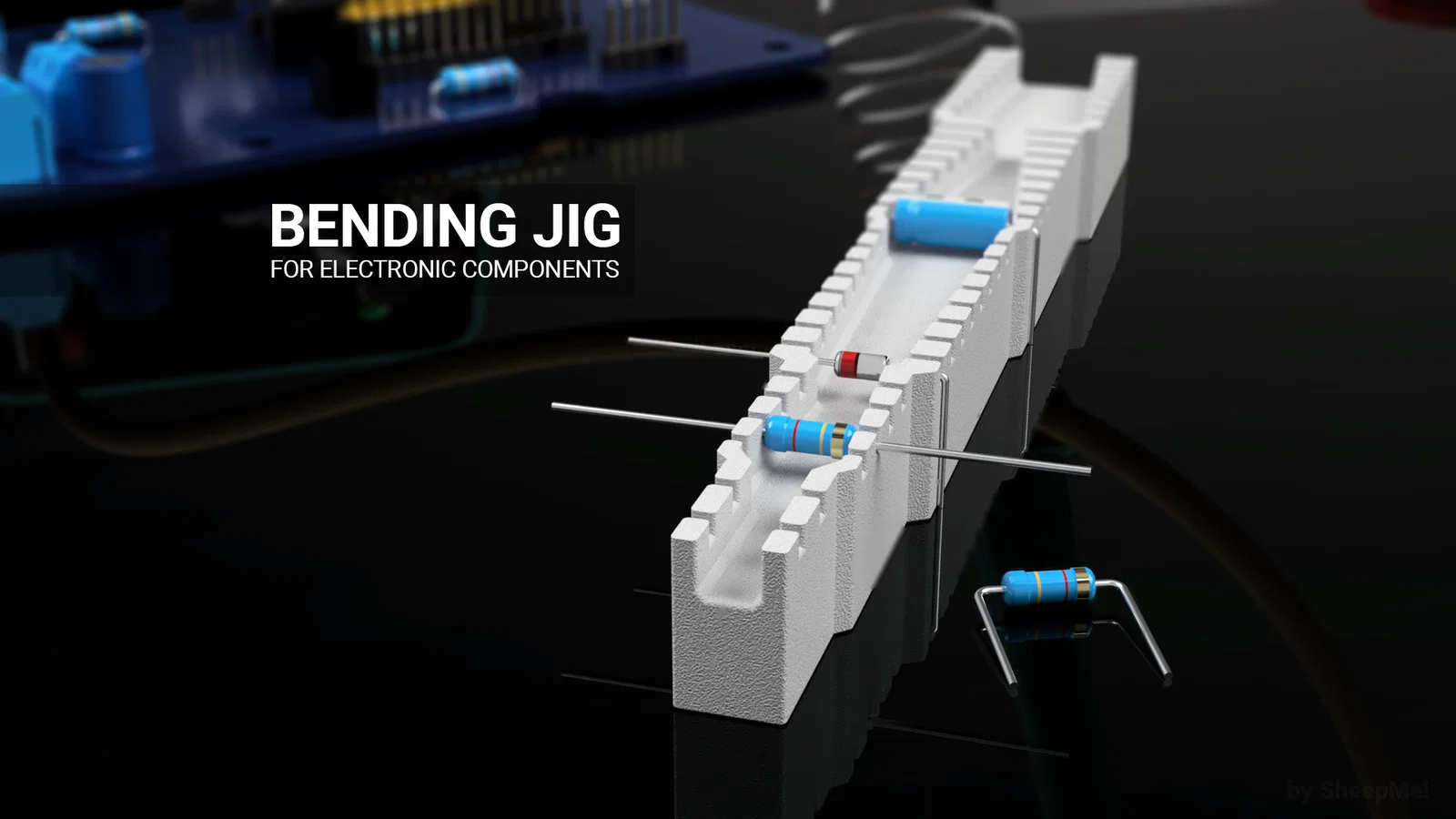

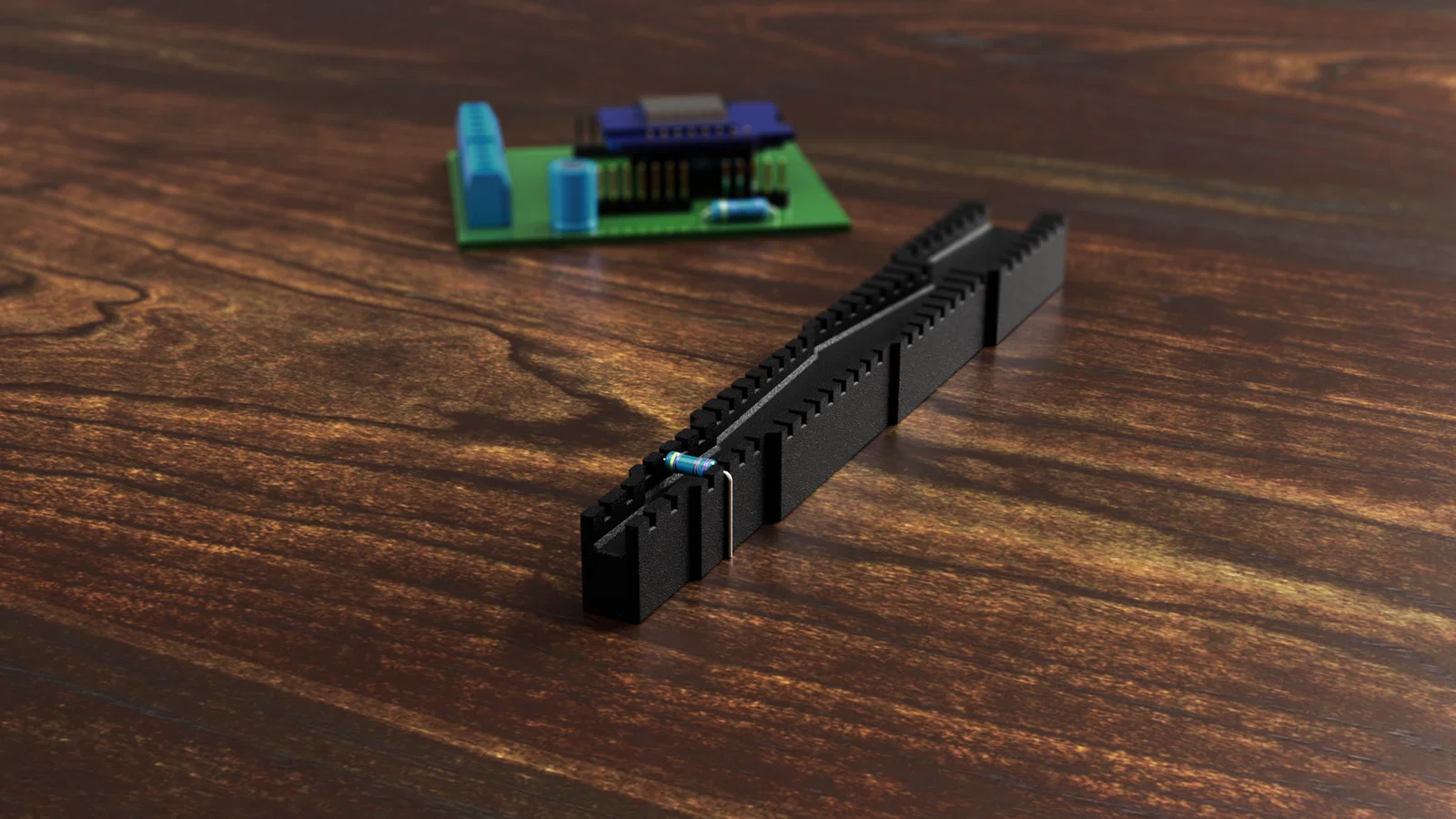

Bending jig 133 x 17.5 mm cho linh kiện điện tử

Rất phù hợp để bẻ/chỉnh chân (connecting wires) của điện trở, diode, cuộn cảm (choke), tụ điện, tụ điện phân, v.v. để chuẩn bị linh kiện thật chuẩn trước khi hàn lên PCB.

Có 5 kích thước grid phù hợp:

7.5 mm
10.0 mm
12.5 mm
15.0 mm
17.5 mm

Printing

Bạn có thể dùng bất kỳ filament không dẻo (non-flexible) nào để in, như PLA, PET-G, ABS, v.v. Trong file in sẽ có project Prusa Slicer và file STL. Model đã được canh hướng sẵn để bạn in trực tiếp và không cần support. Chỉ cần nozzle 0.4 mm và layer height 0.20 mm với thiết lập mặc định của máy in, 15% infill, v.v. là đủ để in.

Assembly

Không có gì để lắp ráp.

Usage

Remix

Nếu muốn remix model hoặc tự chỉnh sửa, bạn sẽ thấy project FreeCad trong bộ file như mọi khi.
