Hộp Khay Xoay Swivel Tray Box (OpenSCAD)

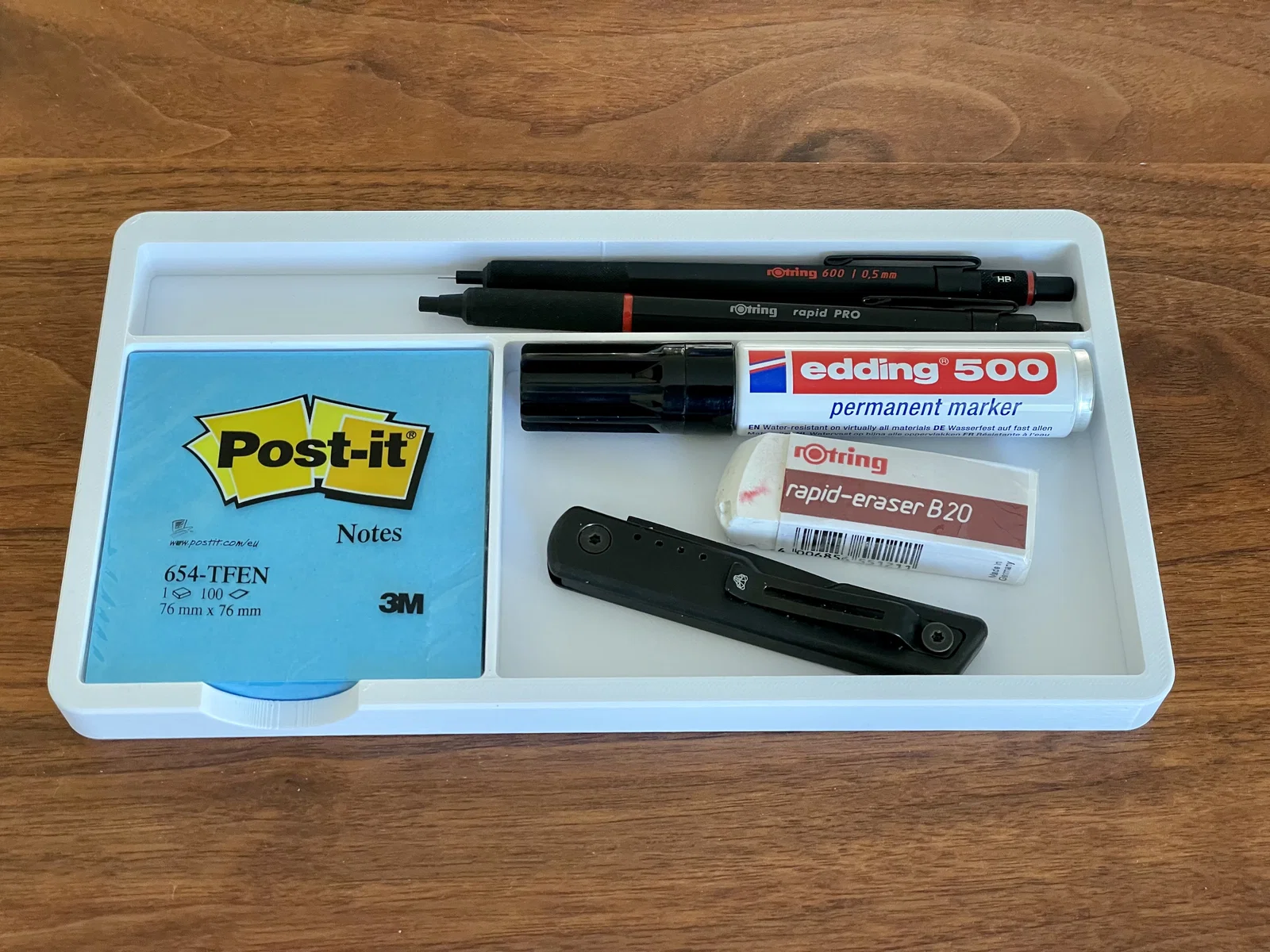

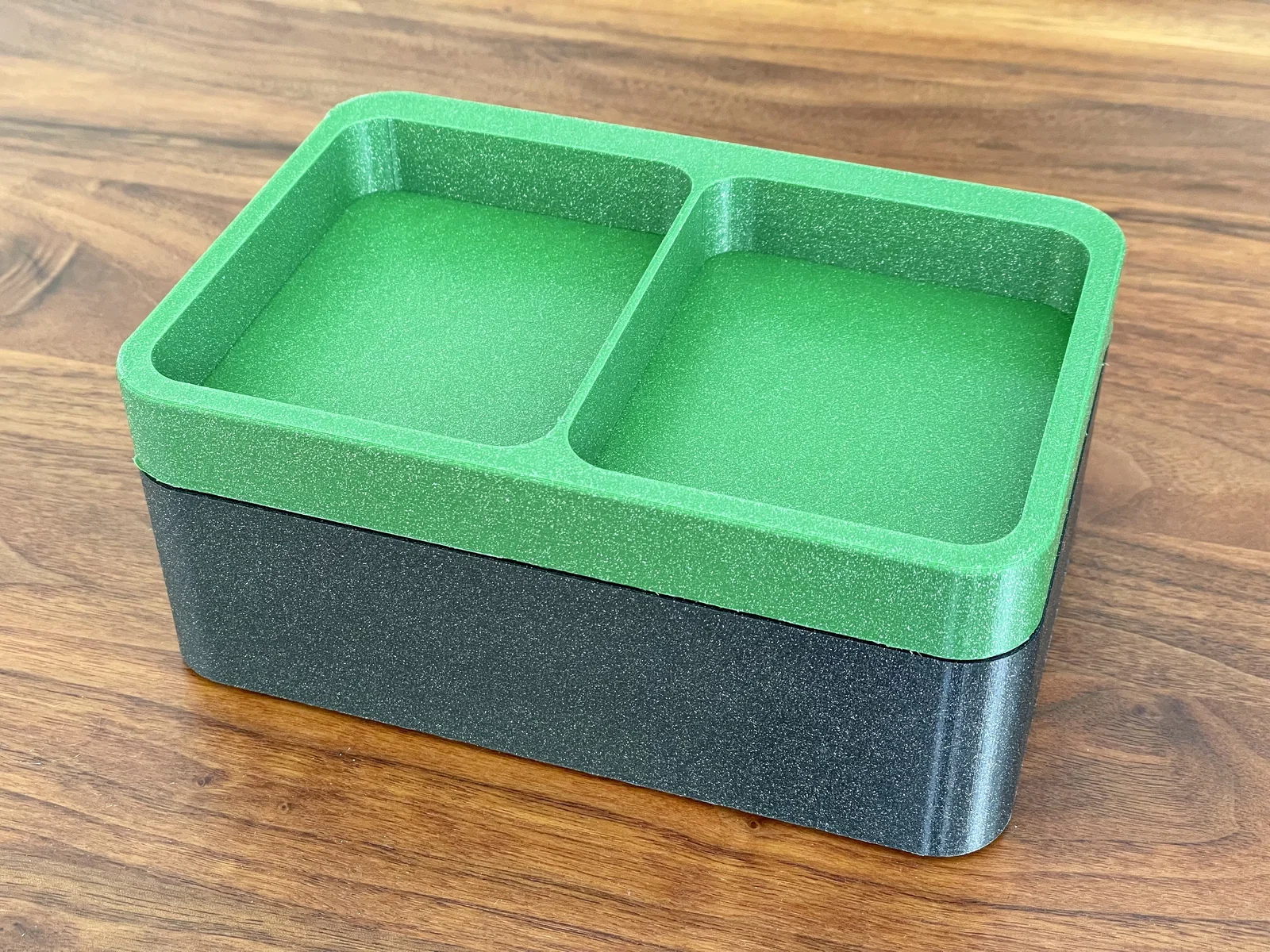

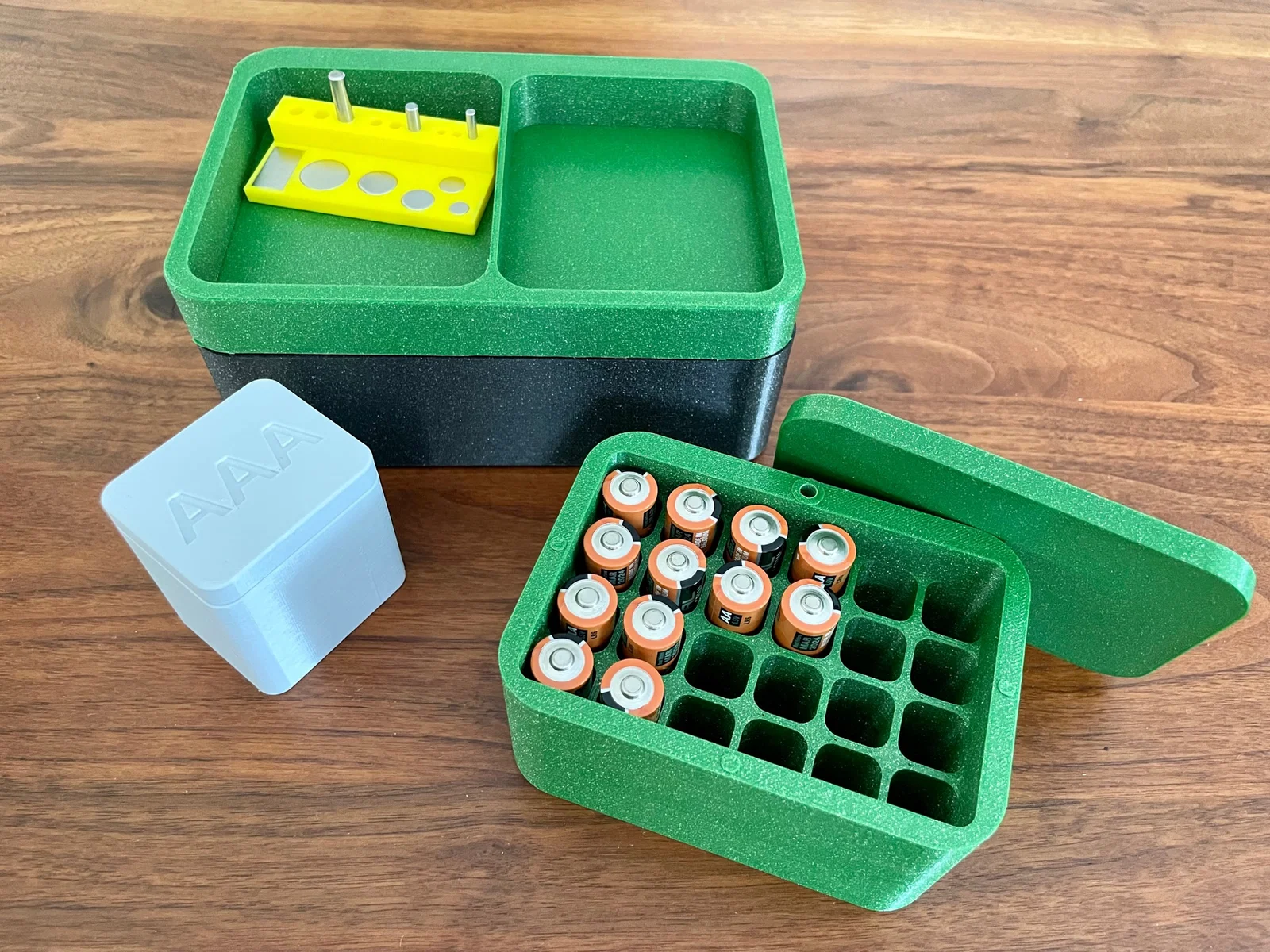

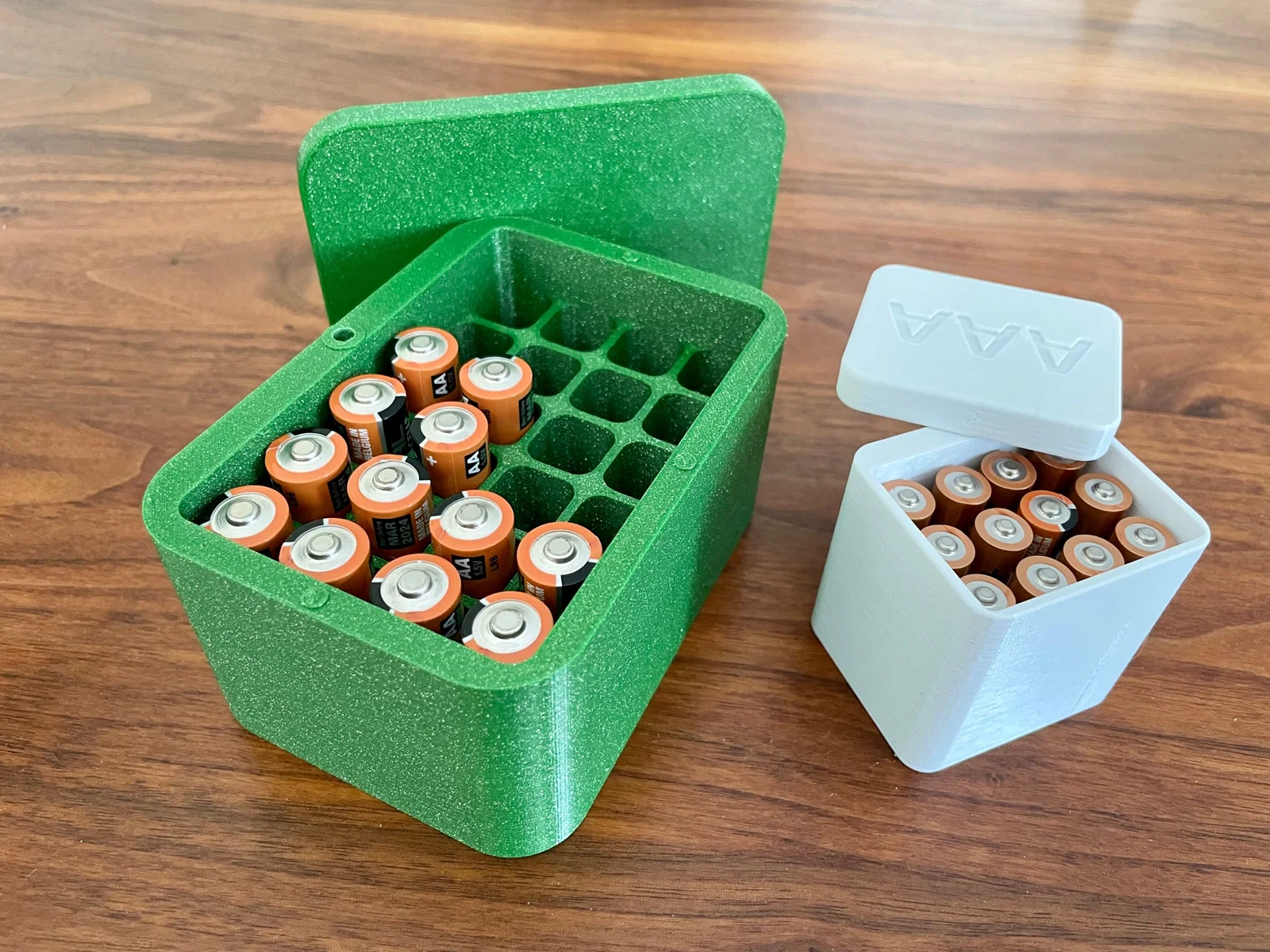

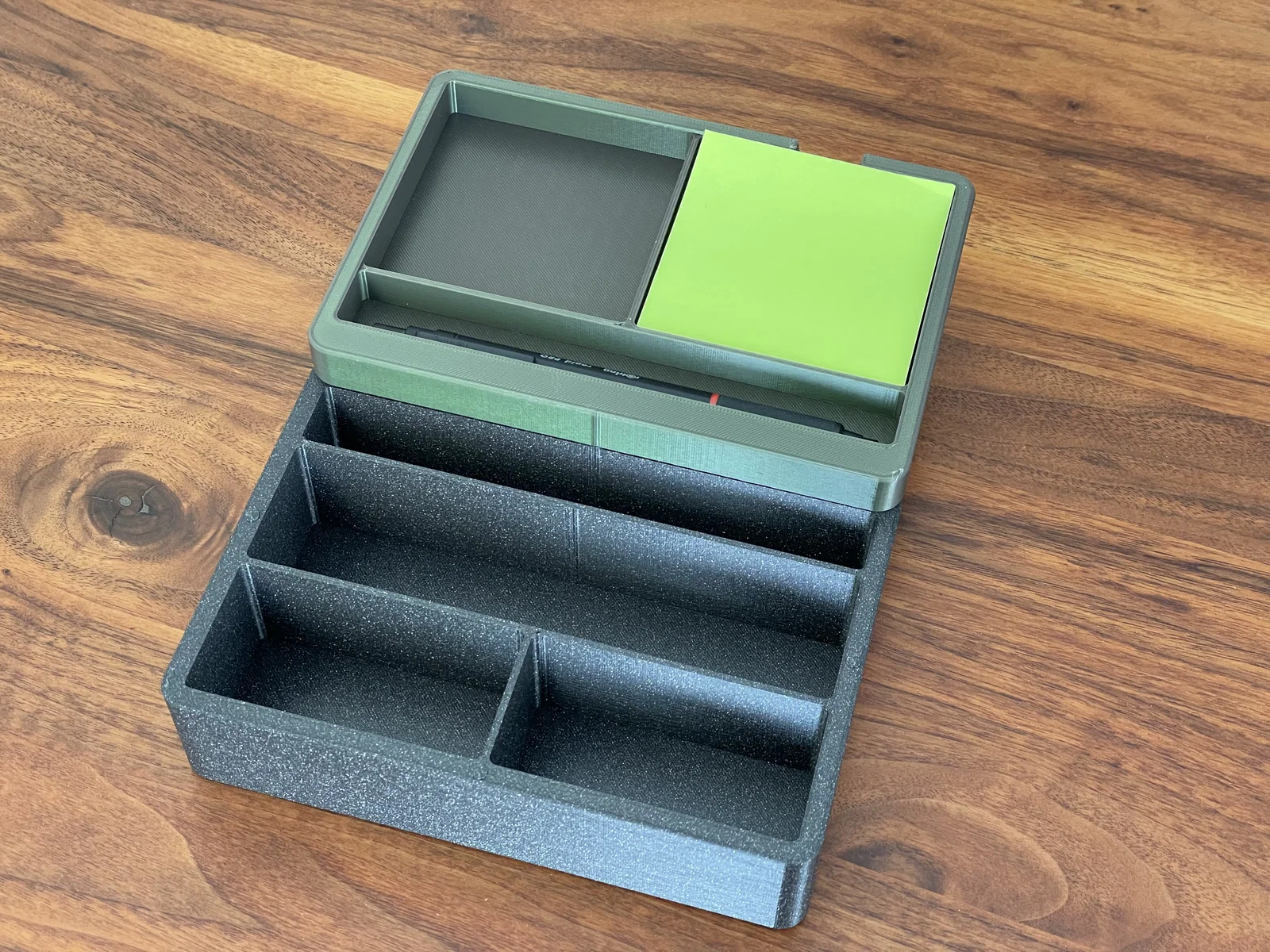

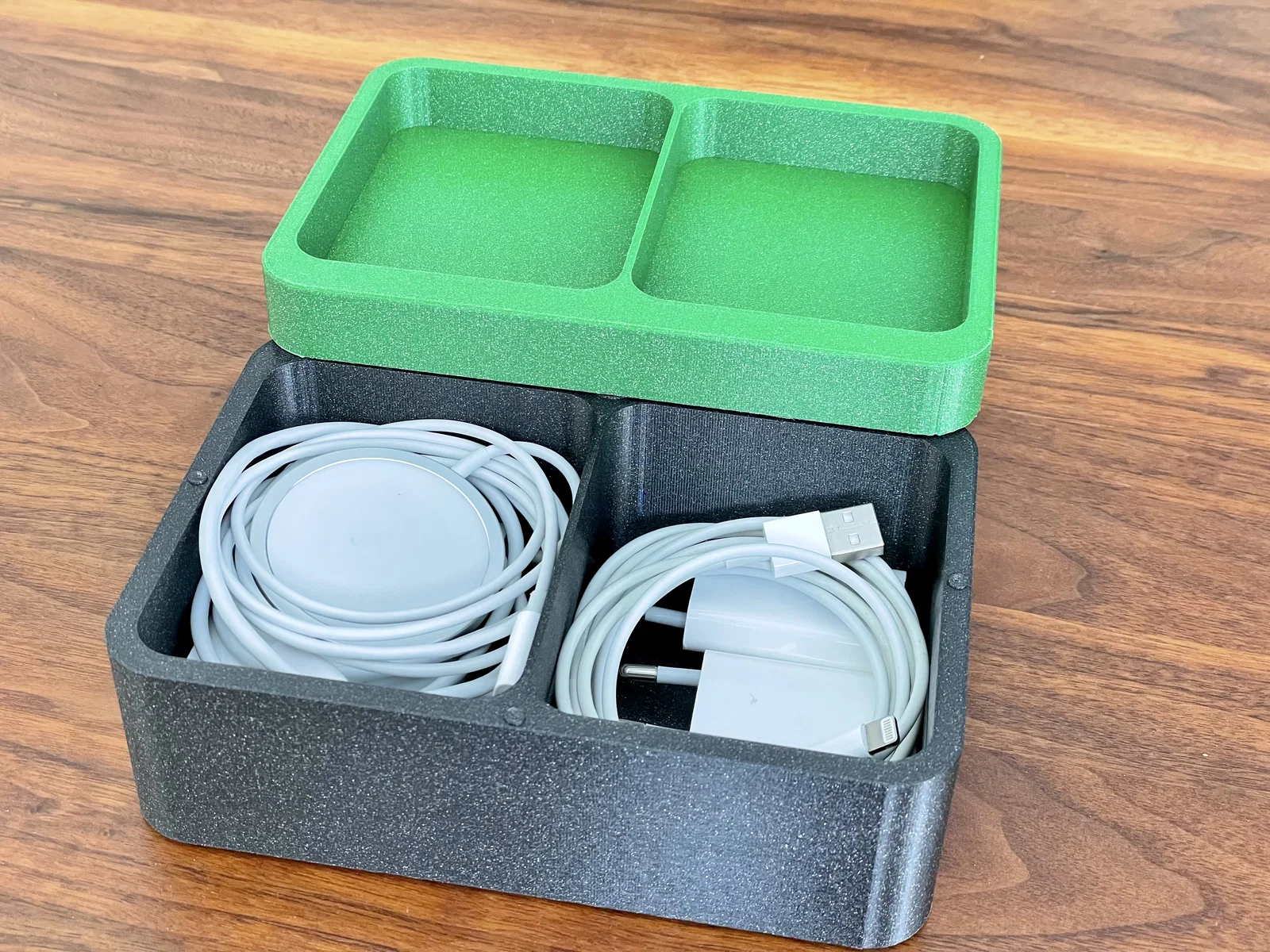

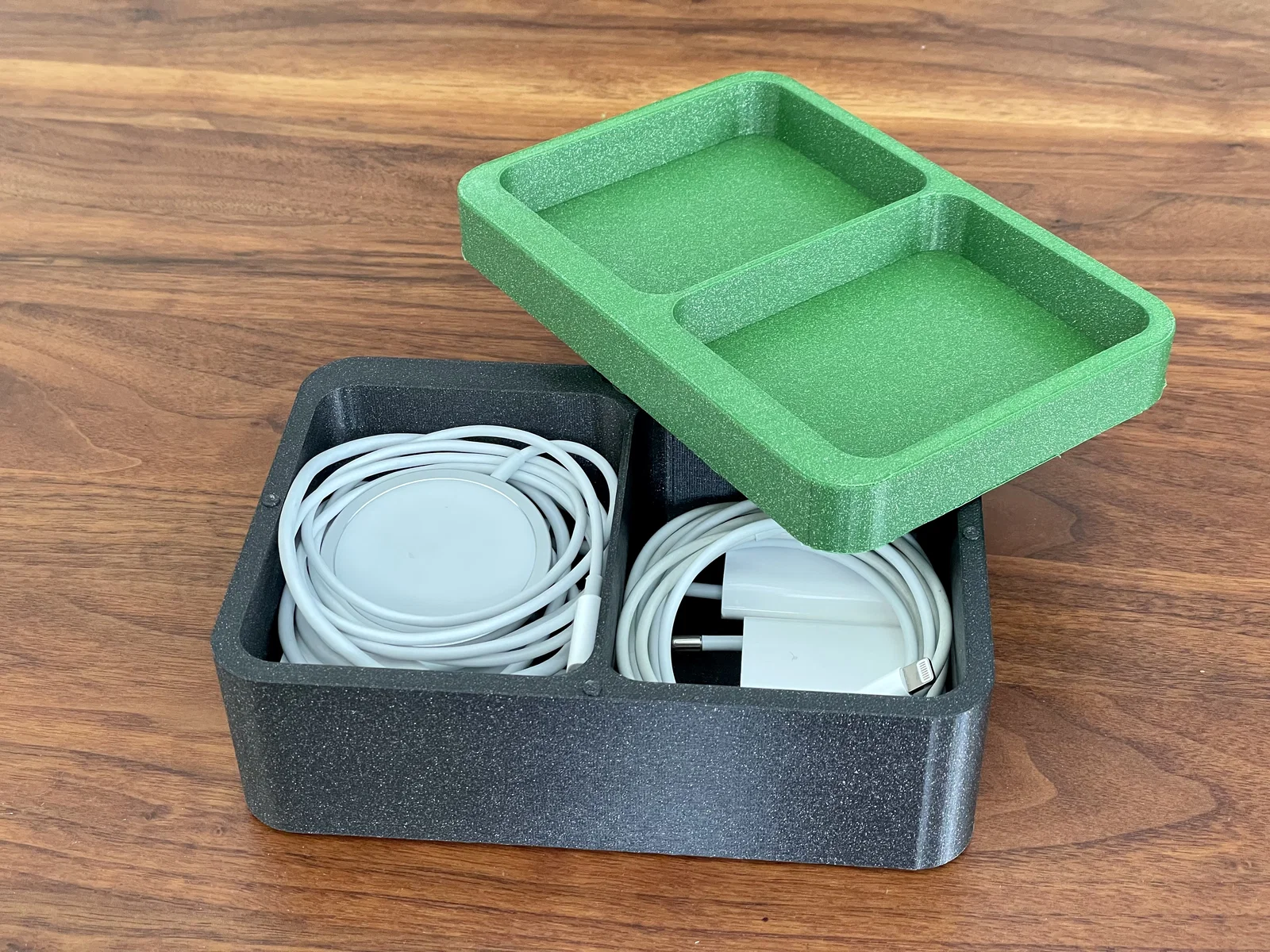

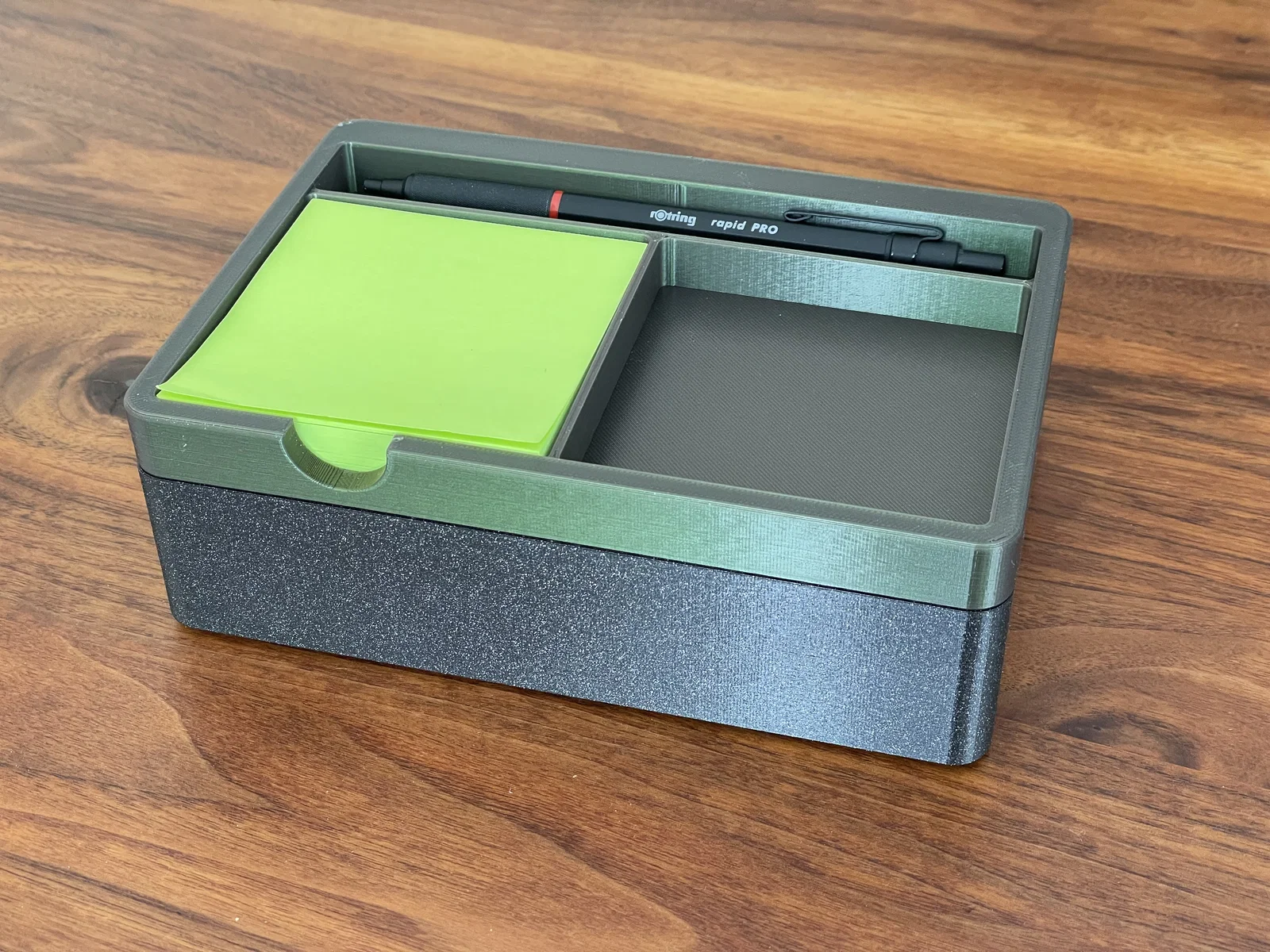

Hộp tuỳ biến này có một khay để đựng đồ nhỏ và được “khóa” tại chỗ bằng nam châm. Nắp kiểu “floating” xoay mở rồi tự về đúng vị trí với chuyển động mượt, rất đã tay. Thiết kế đơn giản này lấy cảm hứng từ một chiến dịch Kickstarter của Revov Tray Box. Mình dùng hộp này để cất mớ đồ dây sạc, nhưng cần một bản rộng hơn chút để khỏi phải nhét chật cứng. Nhân tiện cũng là dịp làm quen OpenSCAD kỹ hơn và “làm tới” cho mọi thứ đều parameterizable. File OpenSCAD có sẵn vài ví dụ, như hộp đựng pin AA/AAA và hộp bút có chỗ để 3M Post-it® notes.

Supplies

Khuyến nghị dùng một chốt kim loại cho cơ cấu xoay, nhất là với thiết kế lớn. Trên các web shop như Amazon có nhiều kích cỡ khác nhau nếu bạn tìm “stainless steel dowel pins”. Ngoài ra, bạn cần bốn viên nam châm neodymium cùng kích thước, không quá lớn: hai viên trong thân hộp và hai viên trong khay. Hỗ trợ cả nam châm tròn lẫn chữ nhật. Mình có trải nghiệm tốt với nam châm neodymium tròn loại mạnh, đường kính 8mm và dày 4mm. Lực hút như vậy đủ tốt để nắp giữ chặt ở vị trí đóng.

Files

File SwivelTrayBox.scad là quan trọng nhất, dùng để bạn tạo STL theo cấu hình riêng. Các file 3mf đi kèm chủ yếu làm ví dụ, vì khả năng cao bạn sẽ dùng trục và nam châm kích thước khác.

Customisation

File OpenSCAD có rất nhiều tuỳ chọn để chỉnh thiết kế. Không chỉ kích thước hộp và khay, mà còn bố cục các ngăn ở cả phần hộp và nắp, độ dày vách ngoài/vách trong, và độ bo tròn các góc. Dĩ nhiên cũng có kích thước và vị trí của cả trục xoay lẫn nam châm. Xem phần comment trong code để biết chi tiết. Dù code có kiểm tra một phần giá trị đầu vào cho các tham số có thể set, bạn vẫn nên kiểm tra kỹ bản render, nhất là khi dùng kích thước quá nhỏ hoặc quá lớn. Nếu bạn mới tập tành chỉnh file OpenSCAD, trên mạng có nhiều tutorial, như video này. Mò mẫm trên một project có sẵn là cách hay để nắm các kiến thức cơ bản.

Printing

Mình đã in vài phiên bản trên Original Prusa i3 MK3S+ bằng PLA với nozzle 0.4 và layer height 2mm. Không cần supports vì đáy của cả khay và hộp đều phẳng. Nếu bạn dùng một phần khoét (recess) ở đáy hộp, bạn có thể bật “support on build plate only” khi phần khoét này rộng. Chèn một lệnh pause ở đầu layer phủ lên nam châm, cho cả phần hộp và khay. Khe hở (clearance) 0.2mm chạy ngon trên máy Prusa của mình: nam châm vừa khít và khay có đủ khoảng để xoay quanh trục. Nếu cần thì chấm thêm một ít keo 502 (super glue) trong hốc nam châm để chắc ăn. Lưu ý chiều nam châm (cùng cực hướng lên cho cả hộp và nắp) để khay bị hút vào hộp chứ không bị đẩy ra. Trước khi in, kiểm tra lại vị trí trục và nam châm trong lúc slicing để đảm bảo không quá sát bất kỳ mép nào. Nếu bạn dùng trục in ra thay vì chốt kim loại, khuyến nghị in trục này đặc và đừng làm quá mỏng để giảm nguy cơ gãy. Dùng modifier dạng hình trụ, đặt phủ lên phần chốt trục và chỉnh infill của hình trụ này lên 100%.

Bạn nhớ chia sẻ bản in của bạn để truyền cảm hứng cho mọi người nha.
