Gá đỡ hàn chân header cho mạch PCB và module Arduino

Gá đỡ hàn chân header cho mạch PCB cỡ nhỏ

Việc hàn các chân header (header pins) vào những mạch điện tử nhỏ như ADS1115 hay các module Arduino thường gây khó khăn vì mạch rất nhẹ và dễ bị lệch, làm mối hàn không được thẳng hàng hoặc bị nghiêng. Bộ gá đỡ này được thiết kế chuyên biệt để giữ chặt và cố định các chân cắm ở vị trí hoàn hảo, giúp bạn thao tác hàn bằng tay một cách dễ dàng và chính xác nhất. Với cấu trúc đơn giản nhưng vô cùng hiệu quả, thiết bị này là một trợ thủ đắc lực cho bất kỳ ai làm việc với các dự án DIY điện tử.

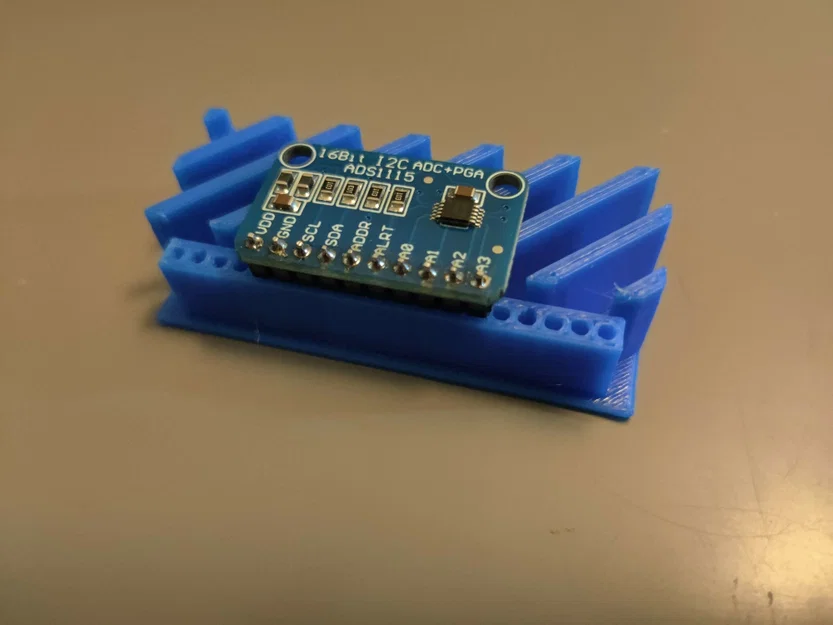

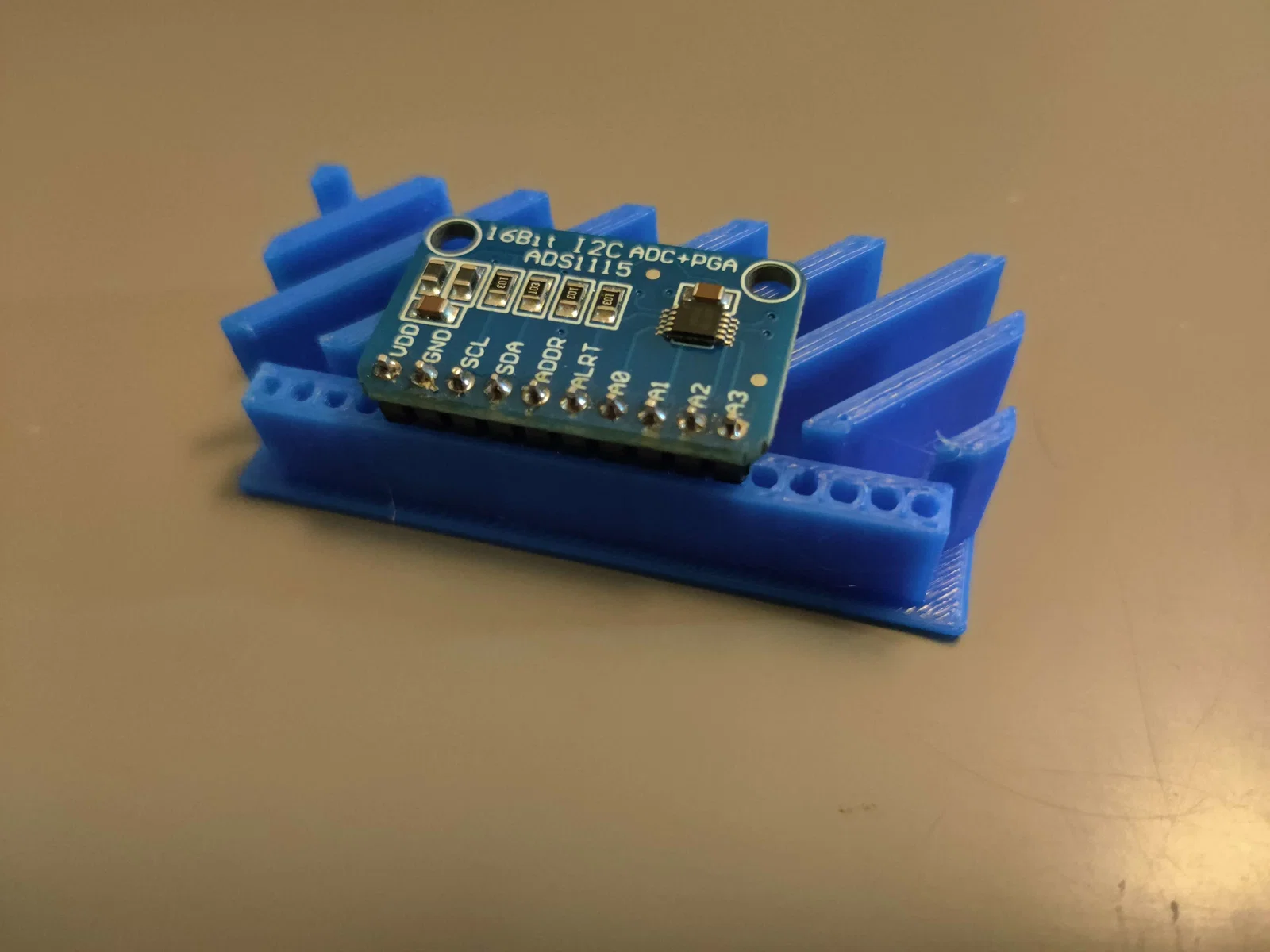

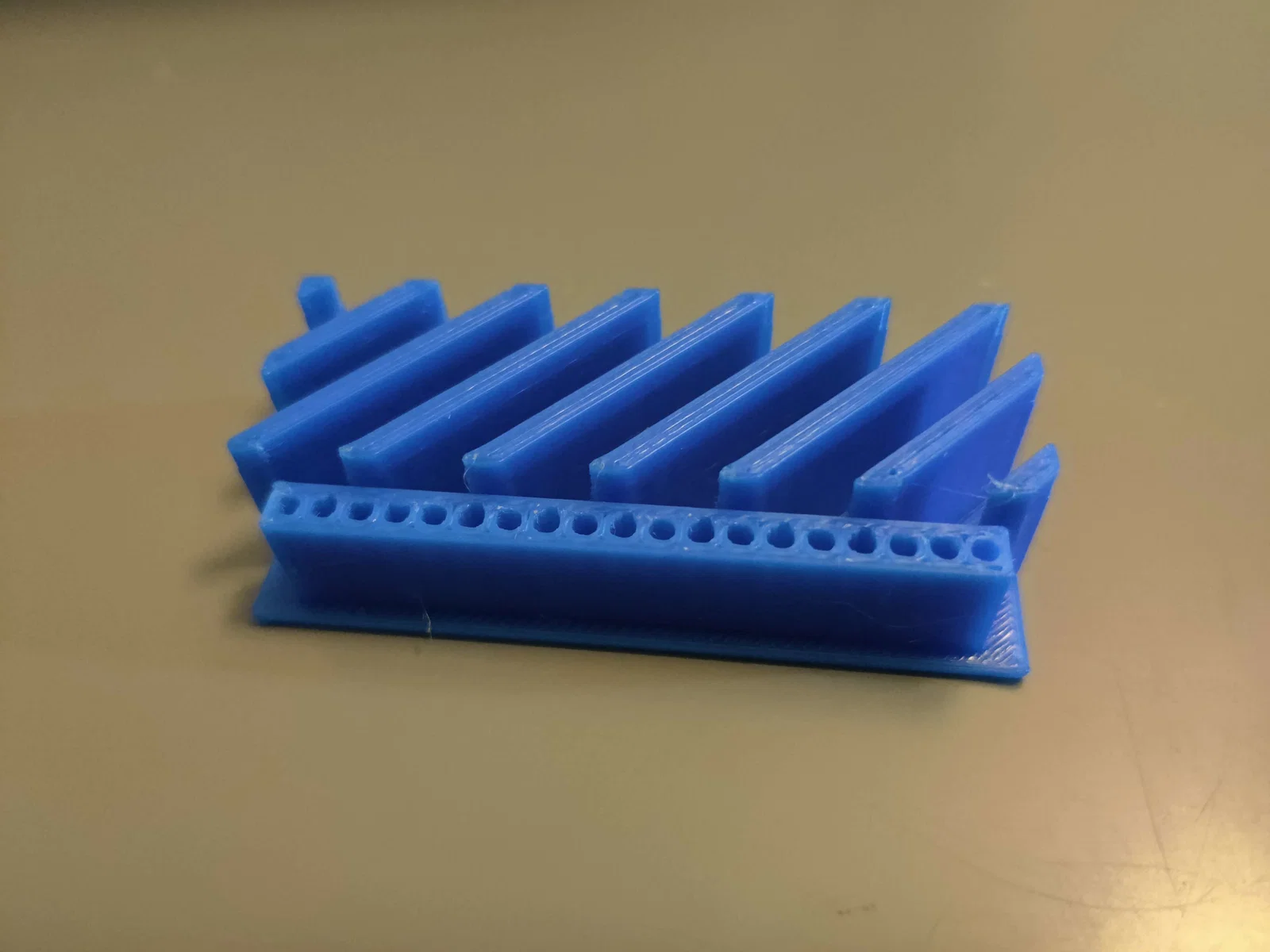

Thiết kế của mẫu in 3D này bao gồm một hàng lỗ được căn chỉnh chuẩn xác để cắm các chân header, đồng thời có phần bệ đỡ chắc chắn để đặt mạch PCB lên trên. Nhờ vào việc giữ cho PCB luôn ở vị trí cân bằng, bạn có thể rảnh tay tập trung vào việc cầm mỏ hàn và chì hàn mà không lo mạch bị xê dịch hay các chân bị xiên vẹo. Đây thực sự là giải pháp tối ưu cho những bo mạch chỉ có lỗ cắm một mặt, giúp nâng cao tính thẩm mỹ và độ bền cho mối hàn sau khi hoàn thiện.

Dưới đây là một số đặc điểm và lưu ý quan trọng để bạn sử dụng gá đỡ này hiệu quả nhất:

• Tính năng chính: Giữ thẳng hàng các chân header trong quá trình hàn, chống trượt cho bo mạch PCB nhỏ.
• Tiện ích thực tế: Phù hợp với các loại module Arduino, cảm biến ADS1115 và các bo mạch prototyping nhỏ gọn tương tự.
• Chất liệu in 3D: Bạn nên sử dụng nhựa PLA hoặc PETG để đảm bảo độ cứng cáp và khả năng chịu nhiệt nhẹ.
• Cài đặt in: Nên in với mật độ (infill) khoảng 20-30% để đảm bảo khung đỡ đủ chắc chắn, layer height từ 0.2mm là vừa đủ để có bề mặt mịn.
• Lưu ý an toàn: Dù nhựa có khả năng chịu nhiệt nhất định, hãy cẩn thận tránh để mỏ hàn chạm trực tiếp vào phần khung nhựa quá lâu để tránh làm biến dạng gá đỡ.
• Tối ưu hóa: Nếu các chân header cắm vào hơi chật, bạn có thể khoan nhẹ lại các lỗ hoặc điều chỉnh thông số 'Horizontal Expansion' trong slicer để có độ khít hoàn hảo hơn.

Với công cụ hỗ trợ hàn đơn giản nhưng hữu ích này, công việc lắp ráp các mạch điện tử của bạn sẽ trở nên chuyên nghiệp và nhanh chóng hơn bao giờ hết, giúp tiết kiệm thời gian chỉnh sửa mối hàn lỗi.
