Creality K1 - Mount dời Filament Sensor (Runout) sang hông phải V2
Bản mount V2 cho Creality K1 giúp dời filament runout sensor từ phía sau máy sang bên hông phải, offset 45mm để thẳng hàng với feeder/dryer hoặc spool hông. Cần cắt khe mới cho ống Bowden và đi lại dây cảm biến.
Mô tả
Remix từ Kraftwork47 (https://www.thingiverse.com/thing:6248552)

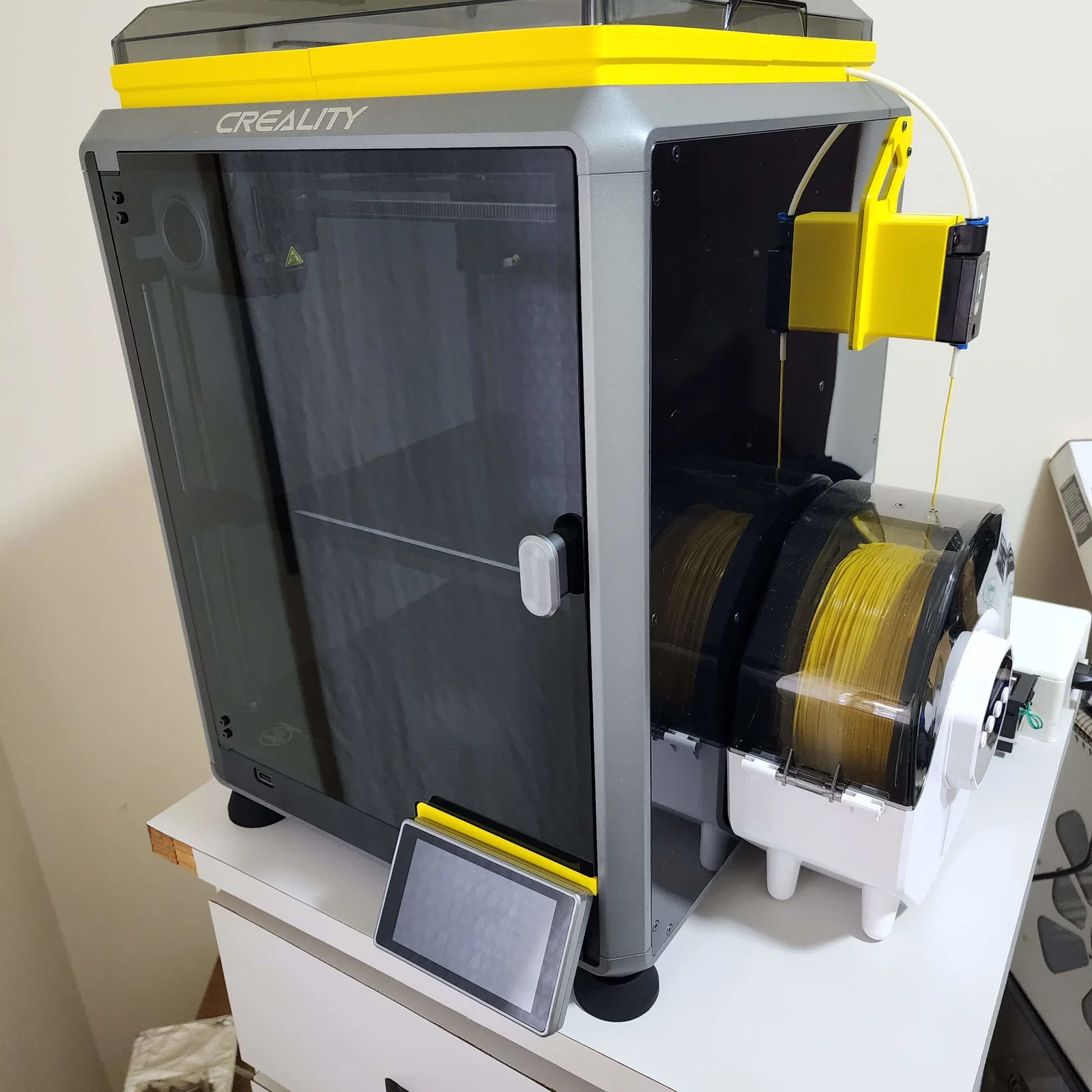

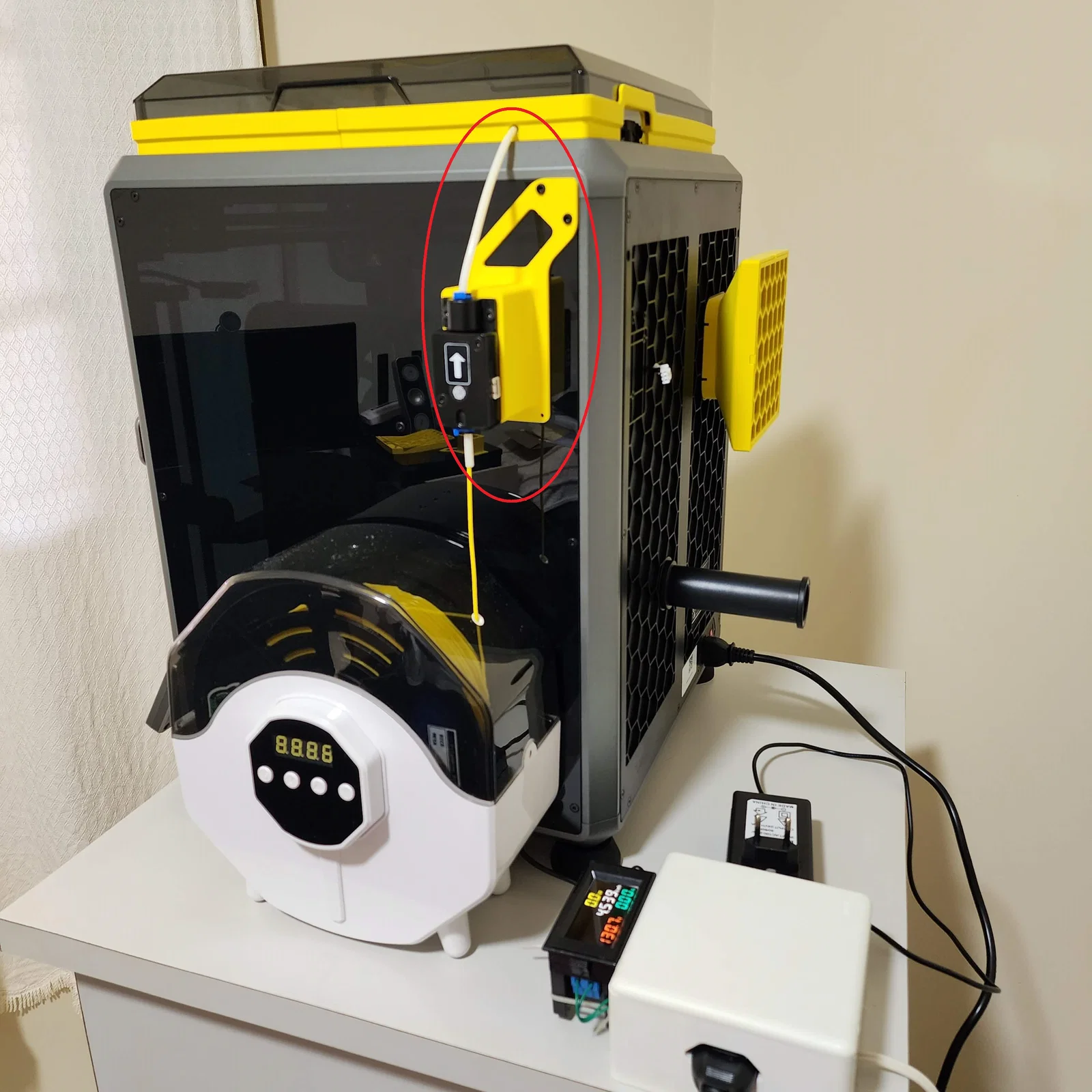

Cái mount này giúp dời cảm biến filament runout từ phía sau máy sang bên hông phải. Nó canh lệch cảm biến ra 45mm để thẳng hàng với feeder/dryer hoặc spool đặt bên hông.
Bạn sẽ phải cắt một khe mới trên nắp trên (top cover) để đi đường cho ống Bowden ở vị trí mới. Đầu connector của cảm biến cần được kéo qua lỗ phía sau, sau đó khoan/đục một lỗ mới trên tấm hông (side panel) rồi luồn dây qua để ra đúng vị trí mới.
Dây cáp cảm biến có đủ “service loop” để với tới, nhưng lúc kéo phần dây dư qua lỗ dẫn về board thì làm nhẹ tay nha. Mình chọn khoan 2 lỗ ở mặt dưới của mount để bắt cố định xuyên qua side panel cho chắc, nhưng phần này là tuỳ chọn.
Nếu bạn thích sản phẩm của mình, cứ thoải mái ủng hộ mình bằng cách mời mình một ly ☕. Cảm ơn bạn 🙂
